El documento explica los conceptos básicos de las redes de datos, incluyendo los elementos de la comunicación, los tipos de redes según su tamaño y tecnología, la configuración física y lógica de una red, las redes inalámbricas y la forma de compartir información y recursos como impresoras.

1. 5. Redes de datos

2. 1. Conceptos básicos de redes 1.1 Elementos de la comunicación. Emisor : es la parte que transmite la información. Receptor : es la parte que recibe e interpreta la información. Mensaje : es la información que el emisor transmite al receptor. Canal : es el medio a través del cual circula el mensaje. Código : es el lenguaje que deben conocer tanto el emisor como el receptor.

3. 1.2 Vías de comunicación Por vía física : a través de un sistema de cableado que puede ser más o menos complejo. Es el medio más común para redes pequeñas. Por vía inalámbrica : mediante dispositivos emisores y receptores de ondas. Los métodos inalámbricos van desde un simple router doméstico hasta las comunicaciones vía satélite.

4. 1.3 Componentes hardware de una red Equipos Tarjeta de red Dispositivos de interconexión Cableado

5. 2. Tipos de redes 2.1 Tipos de redes según su tamaño Redes de Área local (Lan): red pequeña para una estructura común. Redes de Área Metropolitana (MAN): varias redes LAN interconectadas por distancias cortas. Redes de Área Extensa (WAN): varias redes LAN interconectadas por distancias largas. Internet: es una red distribuida, de dimensión mundial.

6. 2.2 Tipos de redes según su tecnología de transmisión Redes punto-a-punto (point-to-point): la comunicación se realiza equipo a equipo, desde el equipo origen hasta el equipo destino. Es lo más común en WAN. Redes multipunto (broadcast): existe un único canal de comunicación compartido por todos los equipos de la red. Es lo más habitual en LAN

7. 2.3 Tipos de redes según su carácter Redes públicas: Se utilizan como nexo de unión de redes más pequeñas. Redes privadas: son propiedad de una empresa o un particular y, normalmente, están adecuadas a sus necesidades. Redes mixtas: son redes privadas que utilizan una red pública.

8. 3.Configuración física de una red Topología de estrella Todos los equipos están conectados a un dispositivo de interconexión, que puede ser un hub o switch. Habitualmente es un switch. Es la topología más común para redes LAN

9. Topología de anillo Cada equipo se conecta con sus dos vecinos formando un anillo. Es necesario que los equipos dispongan de dos tarjetas de red (una para cada conexión)

10. Topología de malla Cada equipo se conecta con uno o más equipos de la red. En esta ocasión el equipo necesita tantas tarjetas de red como conexiones tenga con otros equipos.

11. Topología de bus Todos los equipos van conectados a un canal común llamado bus. Para esta topología se utiliza un cable coaxial, por lo que la tarjeta de red debe disponer de un conector BNC para enlazar al bus.

12. Topología de árbol Se puede considerar como una combinación de varias topologías en las que los equipos pueden sustituirse por elementos de interconexión para hacer estructuras más amplias y complejas.

13. 4. Configuración lógica de una red Peer-to-peer: todos los equipos de la red actúan por igual y ninguno tiene control sobre otro. Estas redes se configuran habitualmente en un grupo de trabajo. Cliente-servidor: todos los equipos de la red están controlados por un equipo llamado servidor. Este tipo de redes suelen configurarse mediante un dominio.

14. 4.1 Configuración de grupo de trabajo Para configurar una red como grupo de trabajo : Cada equipo debe tener un nombre único en el grupo. Todos los equipos tienen que tener el mismo grupo . Todos los equipos deben pertenecer a la misma red .

15. Cambiar el nombre de un equipo En la instalación de Windows se ofrece la posibilidad de elegir el nombre del equipo , el instalador asigna uno por defecto. Para cambiarlo hay que hacer clic con el botón derecho en el icono de Equipo/Mi Pc y elegir propiedades.

16. Incluir un equipo en una red El equipo deberá disponer de una tarjeta de red . Para modificar los parámetros de red de la tarjeta se accede al icono dispositivos de red (del panel de control de Windows XP). Habría que hacer clic con el botón derecho sobre el icono de la tarjeta y seleccionar la opción propiedades. En la nueva ventana aparecen disponibles, al menos, el cliente para redes de microsoft y el protocolo de internet TCP/IP. Hay que modificar esta última opción , así que nos situamos sobre ella y pulsamos el botón de propiedades. En la nueva ventana se incluirán los valores que se hayan fijado para la red.

17. Incluir un equipo en un grupo de trabajo Por defecto, cada equipo viene integrado en el grupo de trabajo Work-group. Para cambiar este nombre se siguen los mismos paso que para cambiar el nombre de equipo . Estos cambios también requieren que se reinicie el equipo para que surtan efecto.

18. 4.2 Configuración de dominio Para configurar una red como dominio hay que contar con que: Debe existir al menos un equipo servidor que actuará como administrador del dominio. Cada equipo debe tener un nombre único en el dominio. Todos los equipos deben pertenecer al mismo dominio y red.

19. Incluir un equipo en un dominio Antes de incluir el equipo en el dominio tiene que estar incluido en la red del dominio . Los pasos a seguir son los mismos que para incluir el equipo en un grupo de trabajo pero, en esta ocasión, se selecciona la celda de dominio . Al aceptar los cambios se pedirán credenciales de administrador para validar el equipo en el dominio. Reiniciar el equipo.

20. 4.3 Configuración en el hogar de un grupo de Windows 7 Se puede crear un grupo o unirse a uno mediante la opción Grupo hogar del Panel de control. Cuando se crea un nuevo grupo se genera una contraseña que se puede cambiar y que, en cualquier caso, se utiliza para permitir que equipos de la red puedan unirse al mismo grupo. La contraseña solo se pedirá al unirse al grupo por primera vez

21. 5. Redes inalámbricas Las redes inalámbricas (WLAN) sustituyen una gran parte de la conexión cableada por dispositivos emisores y receptores de ondas. Para que dos o más equipos puedan comunicarse por una red inalámbrica es necesario que: Dispongan de elementos inalámbricos para emitir y recibir la señal. Estén integrados en la misma red . Tengan las credenciales de seguridad necesarias.

22. 5.1 Dispositivos inalámbricos más comunes Necesita una tarjeta de red inalámbrica y encontrar dispositivos para interconectar con los equipos. Router inalámbrico El router interconecta equipos pertenecientes a distintas redes. Punto de acceso inalámbrico El punto de acceso inalámbrico (WAP) tiene como fin dar acceso a otros equipos de la red a través de él. Repetidor Es una variante del WAP, cuya función es amplificar la señal inalámbrica a puntos de la instalación donde pueda llegar con dificultad. Exclusivamente repite la señal .

23. 5.2 Modalidades de infraestructura inalámbrica Ad hoc : cada equipo se conecta con los que están en su zona de alcance. La información va directamente del emisor al receptor . Infraestructura : se emplean uno o varios dispositivos de interconexión que funcionan como puntos de conexión para los equipos.

24. 5.3 Configuración de una red inalámbrica Consiste en asignar , a todos sus elementos de interconexión , los parámetros adecuados para que la señal pueda circular . Nombre de la red Se denomina con las siglas SSID. Canales El estándar inalámbrico (IEEE 802.11) establece que todos los dispositivos inalámbricos deben emitir en la misma banda (2,4 GHz). Esta banda segmenta 14 canales pudiendo utilizar 13. Es imprescindible que todos los elementos estén sincronizados en el mismo canal. Seguridad La red puede ser abierta o privada .

25. 5.4 Seguridad inalámbrica Es una WLAN la información circula por el que es accesible para todos los usuarios de la zona. Para proteger la comunicación se utilizan estas medidas aire, por lo : Cifrado de datos Los datos se cifran para que los usuarios ajenos no tengan acceso. Existen varios métodos de cifrado (WEP, WPA, WPA2 …), siendo WPA2 el más utilizado Control de acceso Consiste en restringir el acceso a la red mediante listas de control de acceso (ACL) de las direcciones MAC de las tarjetas inalámbricas, de forma que solo los usuarios con permiso tengan acceso a la red.

26. 6. Compartir información La información se almacena en forma de archivos y carpetas , y este almacenamiento puede ser local (en el propio equipo) o remoto (en otro equipo). Dependiendo de dónde se comparta y de qué se comparta, el procedimiento será diferente.

27. 6.1 Compartir información en el mismo equipo Esta opción es interesante cuando se prevé que varios usuarios vayan a utilizar el mismo equipo y necesiten compartir información. Windows XP permite compartir archivos y carpetas simplemente arrastrando el elemento a la carpeta de Documentos compartidos. Windows 7 permite elegir a los usuarios con acceso a los elementos compartidos. Clic derecho sobre él y se va a Compartir con … > Usuarios específicos.

28. 6.2 Compartir información en un grupo de trabajo o dominio Para compartir información en Windows Xp se selecciona la carpeta o unidad (Xp no permite compartir archivos en red) y, botón derecho, se elige la opción compartir y seguridad se selecciona Compartir> Uso compartido y seguridad de red, y se habilita la opción de Compartir el recurso. Windows 7 permite compartir desde archivos hasta unidades completas. La forma de hacerlo es siempre la misma.

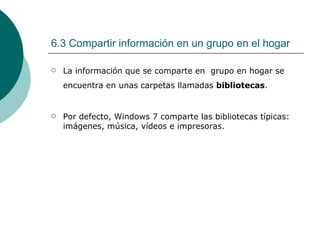

29. 6.3 Compartir información en un grupo en el hogar La información que se comparte en grupo en hogar se encuentra en unas carpetas llamadas bibliotecas . Por defecto, Windows 7 comparte las bibliotecas típicas: imágenes, música, vídeos e impresoras.

30. 7. Compartir impresoras Impresora local : la impresora está conectada a un equipo de forma local ye este la comparte con los usuarios de la red. Impresora de red : la impresora se conecta directamente a la red como si se tratara de un equipo más. Es necesario que disponga de una conexión Ethernet. Impresora de impresión : es la solución ideal cuando las impresoras no pueden ir directamente a red. Se trata de un dispositivo que admite conexiones USB, paralelo y Ethernet, y que permite integrar impresoras sin conexión Ethernet en la red.

31. 7.1 Compartir una impresora local La impresora se considera un recurso , igual que los archivos o las unidades. La forma de compartir una impresora en windows 7 es exactamente la misma que en Windows XP.

32. 7.2 Compartir una impresora de red La impresora de red tiene una particularidad de que no depende de ningún equipo , por lo que siempre que este encendida se encontrara disponible. Es común que el control de la impresora se haga desde el servidor .

33. 7.3 Compartir una impresora con el servidor de impresión Cuando la impresora no puede ir directamente a red se utiliza el servidor de impresión Si el servidor de impresión y la configuración de red lo permiten, es posible ofrecer al usuario la posibilidad de imprimir vía Internet .

34. 7.4 Buscar una impresora compartida Si se conoce la ubicación exacta de la impresora dentro de la red existe la opción de buscarla . Windows rastrea toda la red en busca de impresoras y nos muestra un listado. El usuario solamente podrá conectarse a las que tenga permitido.

35. Test 1. Cuando hablamos de una LAN nos referimos a una: a) Red de área local . b) Red de área extensa. c) Red de área reducida. d) Ninguna de las anteriores.

36. 2.¿Cuál de las siguientes redes abarca más distancia en su estructura? a) MAN b) WAN c) LAN d) Ninguna de las anteriores

37. 3. La imagen simboliza la topología de: a) Árbol b) Estrella c) Anillo d) Luna

38. 4. ¿Cuántos equipos son necesarios para controlar un grupo de trabajo? a) Al menos uno b) Dos c) Más de dos d ) Ninguna de las anteriores

39. 5. ¿Cuántos servidores son necesarios para controlar un dominio? a) Al menos uno b) Dos c) Más de dos d ) Ninguna de las anteriores

40. 6. ¿En qué tipo de redes puedo configurar Grupo en el hogar de Windows 7? a) En redes públicas b) En redes de trabajo c) En redes domesticas d) En cualquier tipo de red

41. 7. Si dos equipos inalámbricos se conectan directamente se dice que están en modo: a) Infraestructura b) In situ c) Directo d) Ad hoc

42. 8. ¿Qué versión de Windows NO permite compartir archivos en red? a) Todas lo permiten b) Windows 7 c) Windows XP d) Ninguna de las anteriores

43. 9. ¿Qué es necesario para imprimir en una impresora local compartida por PC3? a) Que PC3 esté apagado b) Que PC3 no esté en red c) Que la impresora sea un servidor d) Ninguna de las anteriores

44. 10. ¿Se puede utilizar Grupo en el hogar para compartir una impresora? a) Sí, pero solo con usuarios del grupo b) Depende del número de usuarios c) Depende del tipo de impresora d) Ninguna de las anteriores
