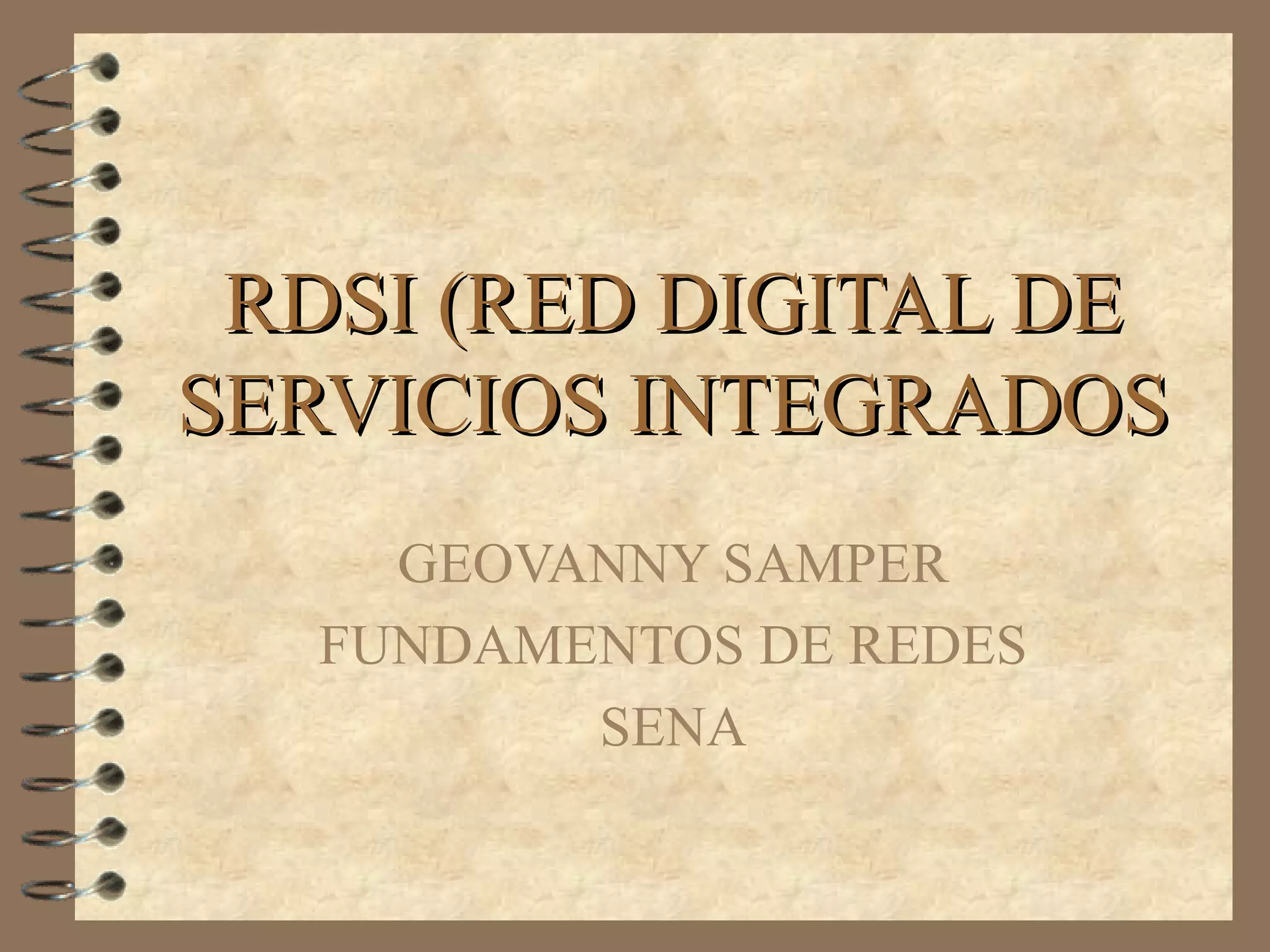

1. RDSI (RED DIGITAL DERDSI (RED DIGITAL DE
SERVICIOS INTEGRADOSSERVICIOS INTEGRADOS
GEOVANNY SAMPER
FUNDAMENTOS DE REDES
SENA

2. CONTENIDOCONTENIDO
Definición
Reseña histórica
Características
Estructura física
Topologías asociadas
Conexión a un ISP mediante RDSI vía
módem.

3. CONTENIDOCONTENIDO
Estructura lógica
Arquitectura del protocolo RDSI con
respecto al modelo OSI.
Señalización
Estructura de la trama
Conclusiones

4. DEFINICIONDEFINICION
Es una red digital en la
cual se integran
servicios de voz, datos,
imágenes, texto y video,
y a la que los usuarios
pueden tener acceso
mediante dispositivos o
interfaces multi-
propósito.

5. RESEÑA HISTÓRICARESEÑA HISTÓRICA
En 1984 la CCITT
definía la RDSI (Red
Digital de Servicios
Integrados), como una
red, en general
evolucionada de una red
digital integrada
telefónica (RDI)

6. CARACTERISTICASCARACTERISTICAS
Multiconexión (2 líneas telefónicas y 1 fax)
Velocidades de 64 kbps y 128 kbps
Transmisión de datos por medio de
conmutación de circuitos o paquetes
Rapidez en llamadas (menos de 800ms)
Audio de 7khz BW

7. ESTRUCTURA FISICAESTRUCTURA FISICA
Equipos de fax
Multiplexores inversos
Estaciones de trabajo integradas con RDSI
Adaptadores de terminal RDSI
Bridges y routers
Multiplexores de voz, datos y vídeo
Tarjetas adaptadoras

8. ESTRUCTURA FISICAESTRUCTURA FISICA
Convertidores de protocolos de señalización
Teléfonos RDSI
Centralitas telefónicas RDSI (privadas)
Líneas punto a punto RDSI
Equipamiento especializado y diverso

9. TOPOLOGÍAS ASOCIADASTOPOLOGÍAS ASOCIADAS

10. CONEXIÓN A UN ISPCONEXIÓN A UN ISP
MEDIANTE RDSI VIAMEDIANTE RDSI VIA
MODEMMODEM
MODEM
56 KBPS
UTP COLVATEL
RDSI (ETB)
F.O ISP
(PROVEEDOR DE
SERVICIOS DE
INTERNET)
COAXIAL
RAS 30 LINEAS
(MULTIPLEXOR)
HOST (DONDE SE EJECUTA
UNA APLICACIÓN)
LAN
ROUTER INTERRRED
UNIANDES
MUNDO (WAN)

11. ESTRUCTURA LOGICAESTRUCTURA LOGICA
Interfaz Estructura Velocidad total Velocidad disponible
BRI 2B + D16 192 Kbps. 144 Kbps.
PRI 23B + D64
30B + D64
1.544 Kbps.
2.048 Kbps.
1.536 Kbps.
1.984 Kbps.
Canales Tipo Función Velocidad
B
Servicios básicos 64 Kbps.
D
Señalización 16 Kbps. (BRI)
64 Kbps. (PRI)
H0
6 canales B 384 Kbps. (PRI)
H1
todos los canales H0
H11 (24B)
H12 (30B)
1.536 Kbps. (PRI)
1.920 Kbps. (PRI)
H2
RDSI de banda ancha
H21
H22
32.768 Kbps.
43-45 Mbps.
H4
RDSI de banda ancha 132-138,240 Mbps.

12. ARQUITECTURA DELARQUITECTURA DEL
PROTOCOLO RDSI CONPROTOCOLO RDSI CON
RESPECTO AL MODELO OSIRESPECTO AL MODELO OSI)
Aplicación
Presentación
Sesión
Transporte
Señalización de
usuario extremo a
extremo
Protocolos OSI
Red
Control de llamada
X.25
Paquetes
X.25
Paquetes
Enlace
LAP-D
X.25
LAP-B
Físico Nivel 1
Señalización
Conmutación
de paquetes
Telemetría
Conmutación
de circuitos
Circuitos punto
a punto
Conmutación
de paquetes
Canal D Canal B

13. SEÑALIZACIÓNSEÑALIZACIÓN
Se realiza a través del canal D y se realiza en
los tres primeros niveles del modelo OSI:
La capa 1 define los parámetros eléctricos de la
señal en el interfaz (tensión, impedancias,...)
La capa 2 (LAP D), define los procedimientos de
transferencia de las tramas.
Por medio de los procedimientos de capa 3 se
pueden realizar conexiones por conmutación de
circuitos y de paquetes

14. ESTRUCTURA DE LAESTRUCTURA DE LA
TRAMATRAMA
Bits 8 7 6 5 4 3 2 1 Nº de byte
INDICADOR 0 1 1 1 1 1 1 0 byte 1
DIRECCIÓN IPAS C/R ED=0 byte 2
DIRECCIÓN IET ED=1 byte 3
CONTROL byte 4 (nota)
SVT byte N-2
SVT byte N-1
INDICADOR 0 1 1 1 1 1 1 0 byte N

15. ESTRUCTURA DE LAESTRUCTURA DE LA
TRAMATRAMA
Campo indicador: Constituido por el byte
01111110 que indica el comienzo de trama.
Campo de dirección: Este campo está
formado por dos octetos. Un acceso básico
de RDSI está constituido por 8 equipos
terminales ( ET ) como máximo y un
terminal de red ( TR ) con el que se
comunican a través de 4 hilos ( 2 de
transmisión y 2 de recepción ).

16. ESTRUCTURA DE LAESTRUCTURA DE LA
TRAMATRAMA
Campo control:Formado por un byte o por
dos bytes según se trate de una operación
sin acuse de recibo o con acuse de recibo
respectivamente. Posee las siguientes
tramas:Tramas I o de información, tramas S
o de supervisión, y tramas U o de funciones
de control.

17. ESTRUCTURA DE LAESTRUCTURA DE LA
TRAMATRAMA
Campo información: Acá se introduce la
información que es transmitida entre
entidades de capa de la capa de red pares.
Campo SVT: La secuencia de verificación
de trama es un número de 16 bits obtenido
mediante una expresión matemática que
toma los valores del resto de los campos
que conforman la trama sin incluir los
indicadores.

18. CONCLUSIONESCONCLUSIONES
Es una red en la cual se puede integrar
varios servicios a la vez por medio de varios
hilos.
Sus partes físicas son esencialmente
centrales RDSI, hosts teléfono RDSI,
Multiplexores, routers y bridges
Sus partes lógicas se resumen e 2 canales el
B para Voz y datos y el D para señalización
y control ya sea en interfaz Básica (BRI)o
Primaria (PRI)

19. CONCLUSIONESCONCLUSIONES
Utiliza para la transferencia de archivos la
conmutación de circuitos (Canal B) y
conmutación de paquetes (canal B y D)
La señalización se realiza en las tres
primeras capas del modelo OSI
La estructura de la trama se divide en
subtramas de 1 byte cada una cuyo fin es la
indicación, el direccionamiento, control,
información, y verificación de trama.
