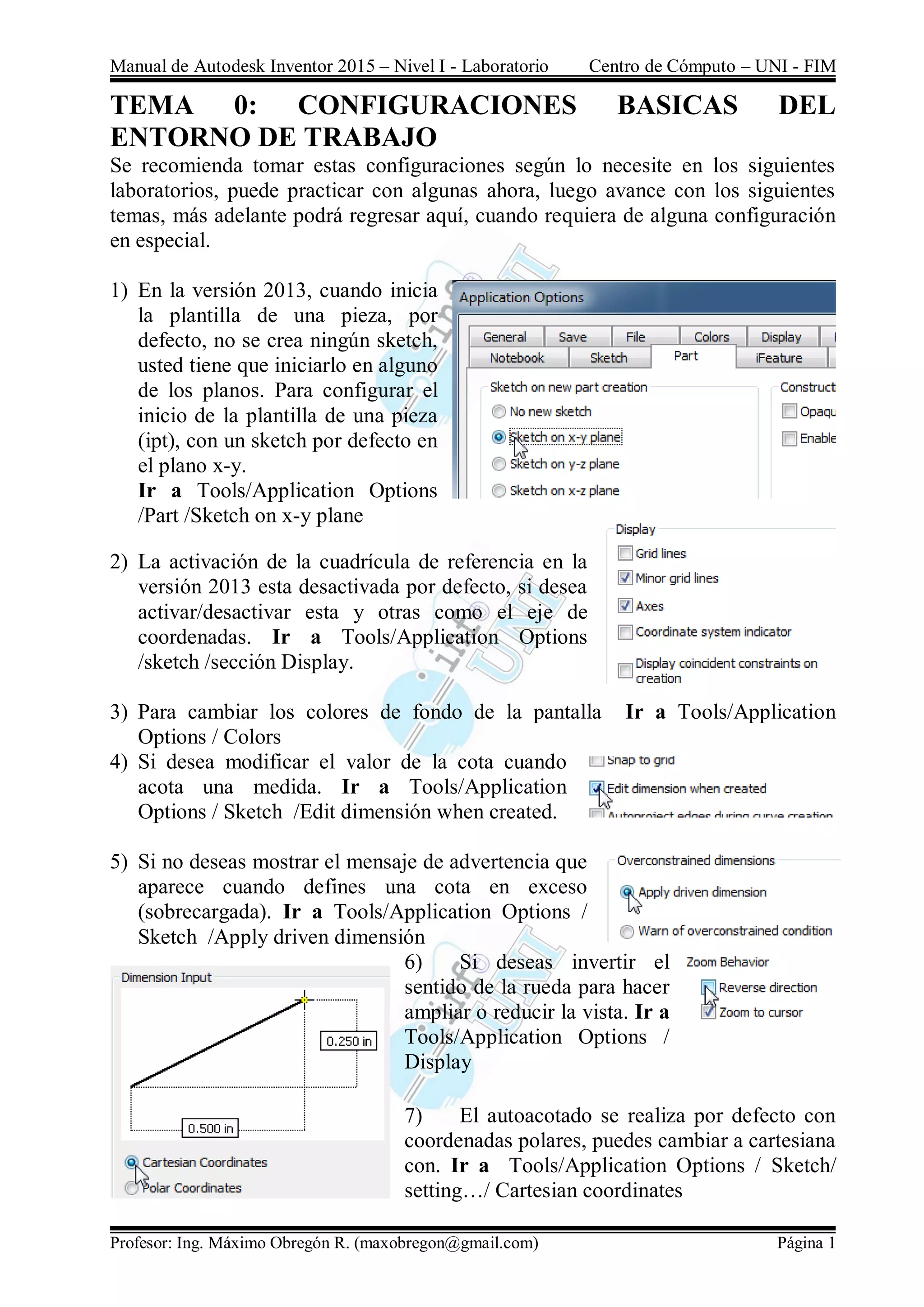

TEMA 0: CONFIGURACIONES BASICAS DEL
ENTORNO DE TRABAJO
Se recomienda tomar estas configuraciones según lo necesite en los siguientes
laboratorios, puede practicar con algunas ahora, luego avance con los siguientes
temas, más adelante podrá regresar aquí, cuando requiera de alguna configuración
en especial.
1) En la versión 2013, cuando inicia
la plantilla de una pieza, por
defecto, no se crea ningún sketch,
usted tiene que iniciarlo en alguno
de los planos. Para configurar el
inicio de la plantilla de una pieza
(ipt), con un sketch por defecto en
el plano x-y.
Ir a Tools/Application Options
/Part /Sketch on x-y plane
2) La activación de la cuadrícula de referencia en la
versión 2013 esta desactivada por defecto, si desea
activar/desactivar esta y otras como el eje de
coordenadas. Ir a Tools/Application Options
/sketch /sección Display.
3) Para cambiar los colores de fondo de la pantalla Ir a Tools/Application
Options / Colors
4) Si desea modificar el valor de la cota cuando
acota una medida. Ir a Tools/Application
Options / Sketch /Edit dimensión when created.
5) Si no deseas mostrar el mensaje de advertencia que
aparece cuando defines una cota en exceso
(sobrecargada). Ir a Tools/Application Options /
Sketch /Apply driven dimensión
6) Si deseas invertir el
sentido de la rueda para hacer
ampliar o reducir la vista. Ir a
Tools/Application Options /
Display
7) El autoacotado se realiza por defecto con
coordenadas polares, puedes cambiar a cartesiana
con. Ir a Tools/Application Options / Sketch/
setting…/ Cartesian coordinates

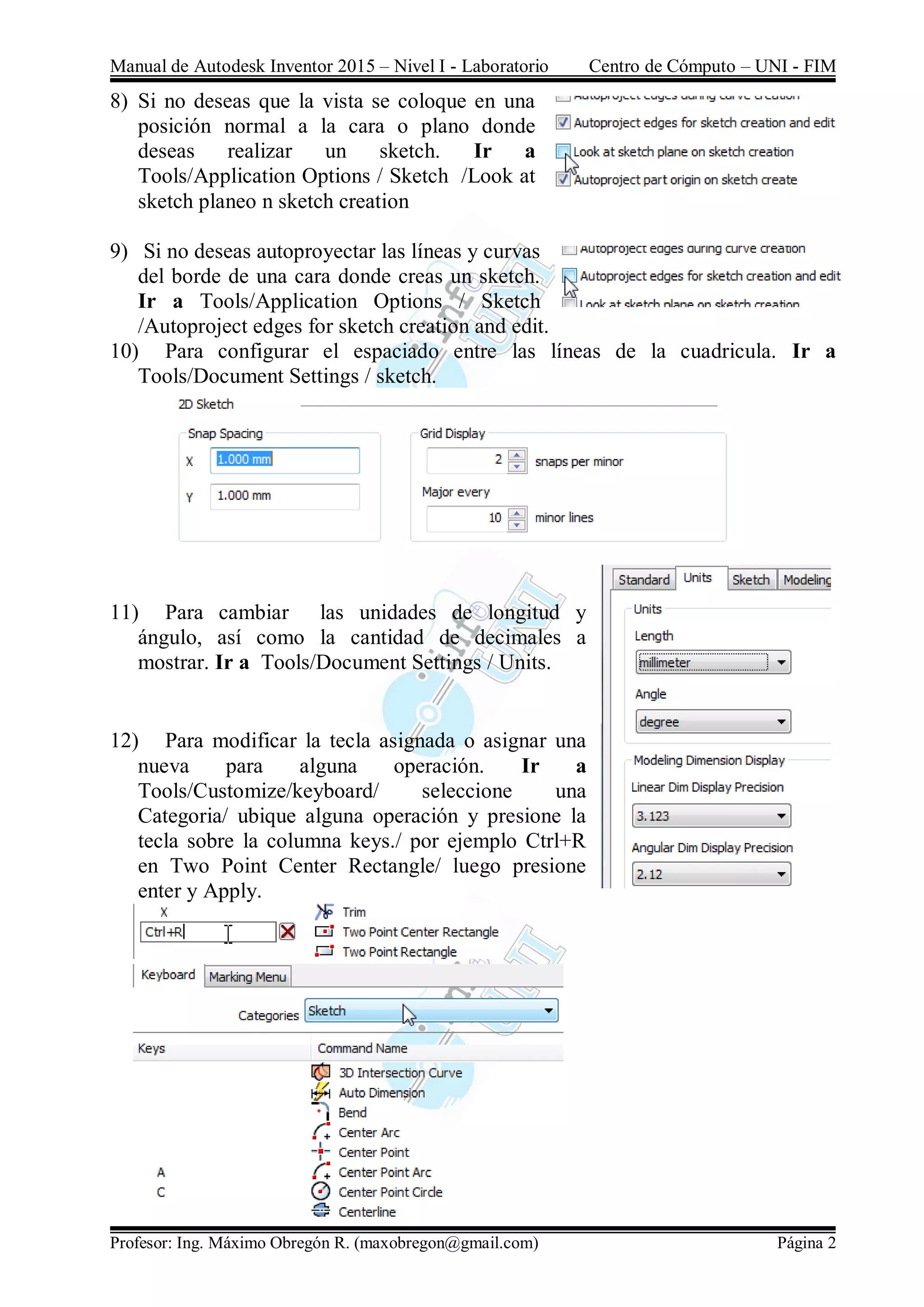

8) Si no deseas que la vista se coloque en una
posición normal a la cara o plano donde
deseas realizar un sketch. Ir a
Tools/Application Options / Sketch /Look at
sketch planeo n sketch creation
9) Si no deseas autoproyectar las líneas y curvas
del borde de una cara donde creas un sketch.
Ir a Tools/Application Options / Sketch
/Autoproject edges for sketch creation and edit.
10) Para configurar el espaciado entre las líneas de la cuadricula. Ir a
Tools/Document Settings / sketch.
11) Para cambiar las unidades de longitud y
ángulo, así como la cantidad de decimales a
mostrar. Ir a Tools/Document Settings / Units.
12) Para modificar la tecla asignada o asignar una
nueva para alguna operación. Ir a
Tools/Customize/keyboard/ seleccione una
Categoria/ ubique alguna operación y presione la
tecla sobre la columna keys./ por ejemplo Ctrl+R
en Two Point Center Rectangle/ luego presione
enter y Apply.

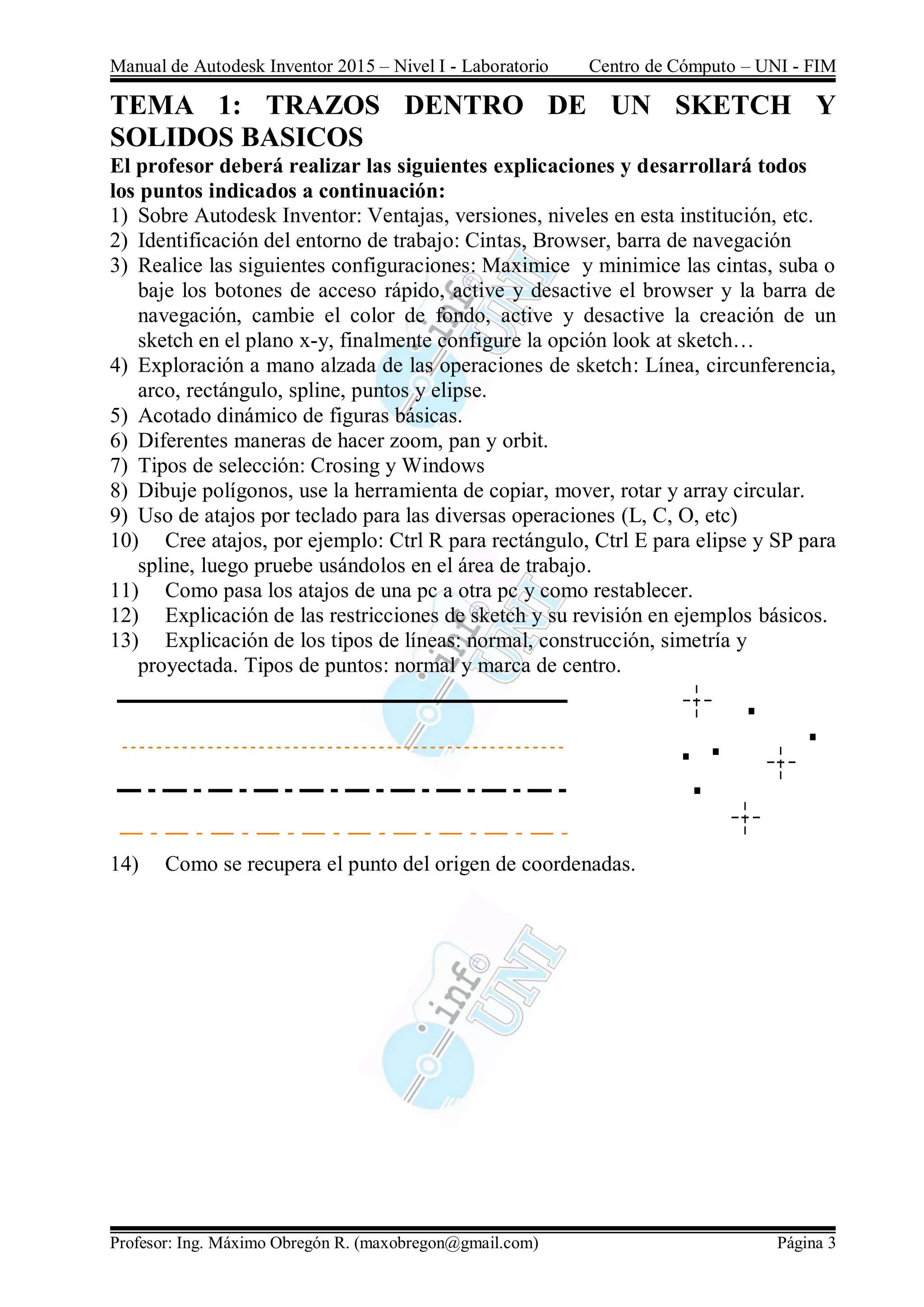

TEMA 1: TRAZOS DENTRO DE UN SKETCH Y
SOLIDOS BASICOS
El profesor deberá realizar las siguientes explicaciones y desarrollará todos
los puntos indicados a continuación:
1) Sobre Autodesk Inventor: Ventajas, versiones, niveles en esta institución, etc.
2) Identificación del entorno de trabajo: Cintas, Browser, barra de navegación
3) Realice las siguientes configuraciones: Maximice y minimice las cintas, suba o
baje los botones de acceso rápido, active y desactive el browser y la barra de
navegación, cambie el color de fondo, active y desactive la creación de un
sketch en el plano x-y, finalmente configure la opción look at sketch…
4) Exploración a mano alzada de las operaciones de sketch: Línea, circunferencia,
arco, rectángulo, spline, puntos y elipse.
5) Acotado dinámico de figuras básicas.
6) Diferentes maneras de hacer zoom, pan y orbit.
7) Tipos de selección: Crosing y Windows
8) Dibuje polígonos, use la herramienta de copiar, mover, rotar y array circular.
9) Uso de atajos por teclado para las diversas operaciones (L, C, O, etc)
10) Cree atajos, por ejemplo: Ctrl R para rectángulo, Ctrl E para elipse y SP para
spline, luego pruebe usándolos en el área de trabajo.
11) Como pasa los atajos de una pc a otra pc y como restablecer.
12) Explicación de las restricciones de sketch y su revisión en ejemplos básicos.
13) Explicación de los tipos de líneas: normal, construcción, simetría y
proyectada. Tipos de puntos: normal y marca de centro.
14) Como se recupera el punto del origen de coordenadas.

EJERCICIOS A DESARROLLAR CON EL PROFESOR

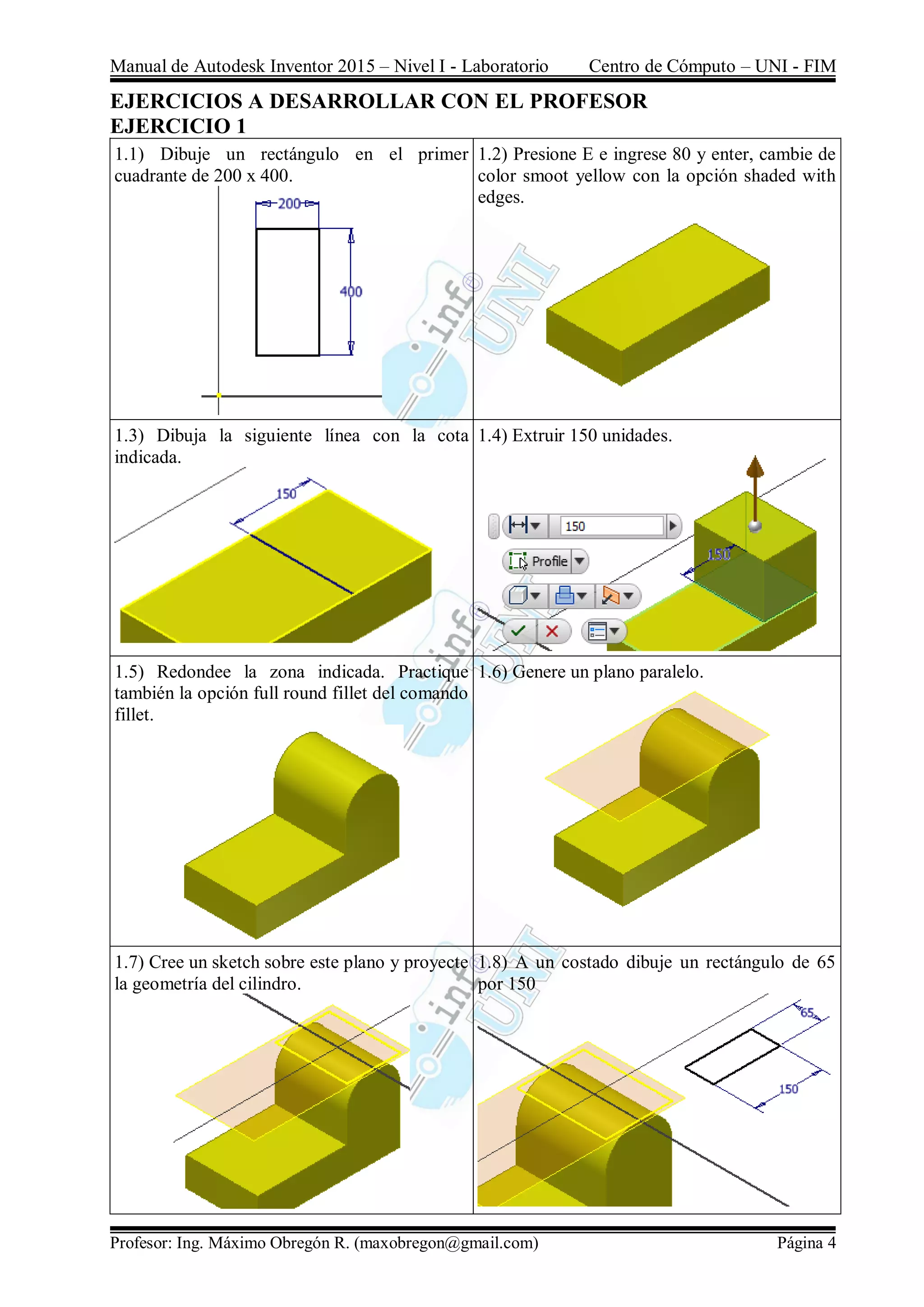

EJERCICIO 1
1.1) Dibuje un rectángulo en el primer
cuadrante de 200 x 400.
1.2) Presione E e ingrese 80 y enter, cambie de
color smoot yellow con la opción shaded with
edges.
1.3) Dibuja la siguiente línea con la cota
indicada.
1.4) Extruir 150 unidades.
1.5) Redondee la zona indicada. Practique
también la opción full round fillet del comando
fillet.
1.6) Genere un plano paralelo.
1.7) Cree un sketch sobre este plano y proyecte
la geometría del cilindro.
1.8) A un costado dibuje un rectángulo de 65
por 150

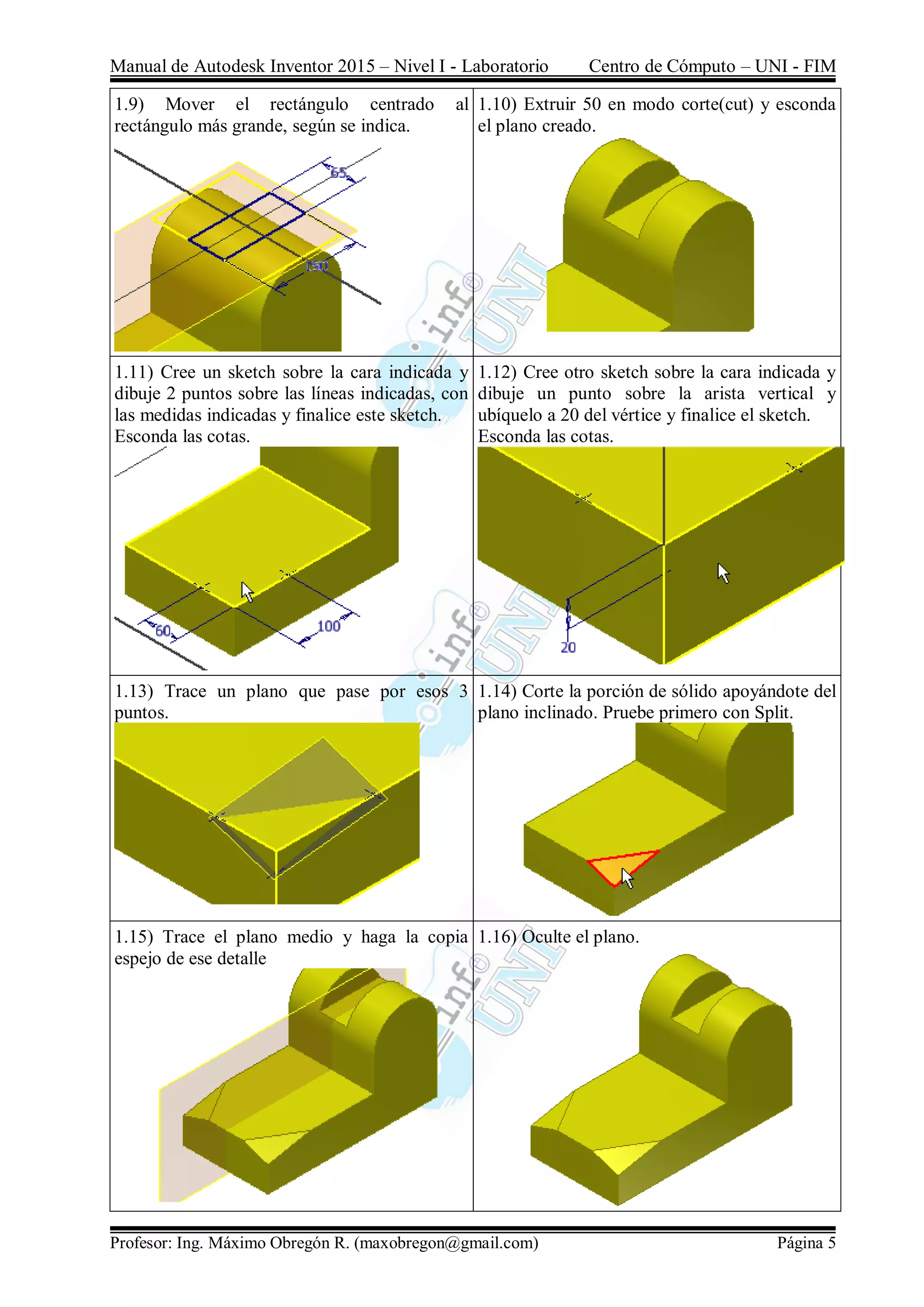

1.9) Mover el rectángulo centrado al
rectángulo más grande, según se indica.
1.10) Extruir 50 en modo corte(cut) y esconda
el plano creado.
1.11) Cree un sketch sobre la cara indicada y
dibuje 2 puntos sobre las líneas indicadas, con
las medidas indicadas y finalice este sketch.
Esconda las cotas.
1.12) Cree otro sketch sobre la cara indicada y
dibuje un punto sobre la arista vertical y
ubíquelo a 20 del vértice y finalice el sketch.
Esconda las cotas.
1.13) Trace un plano que pase por esos 3
puntos.
1.14) Corte la porción de sólido apoyándote del
plano inclinado. Pruebe primero con Split.
1.15) Trace el plano medio y haga la copia
espejo de ese detalle
1.16) Oculte el plano.

EJERCICIO 2

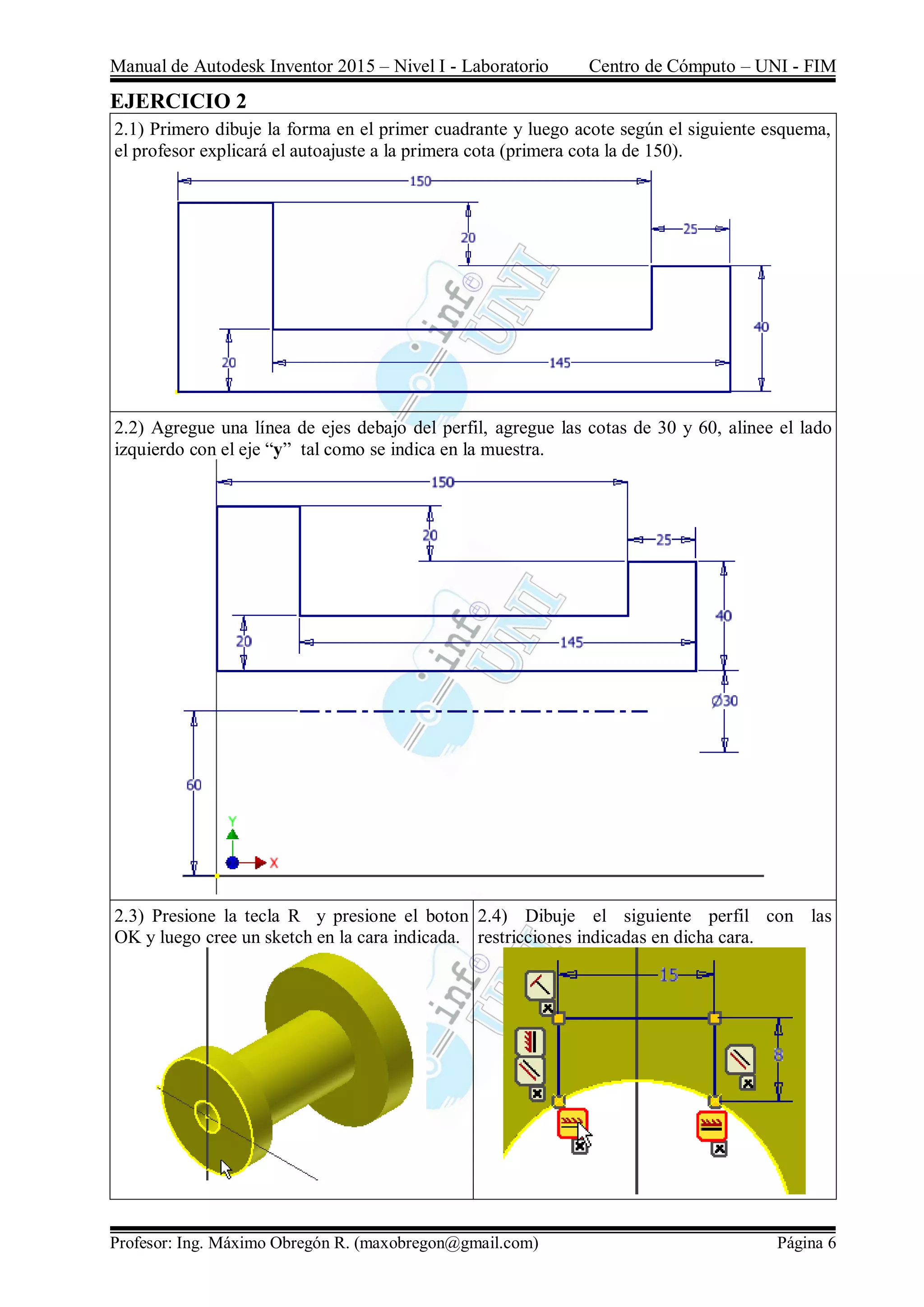

2.1) Primero dibuje la forma en el primer cuadrante y luego acote según el siguiente esquema,
el profesor explicará el autoajuste a la primera cota (primera cota la de 150).
2.2) Agregue una línea de ejes debajo del perfil, agregue las cotas de 30 y 60, alinee el lado
izquierdo con el eje “y” tal como se indica en la muestra.
2.3) Presione la tecla R y presione el boton
OK y luego cree un sketch en la cara indicada.
2.4) Dibuje el siguiente perfil con las
restricciones indicadas en dicha cara.

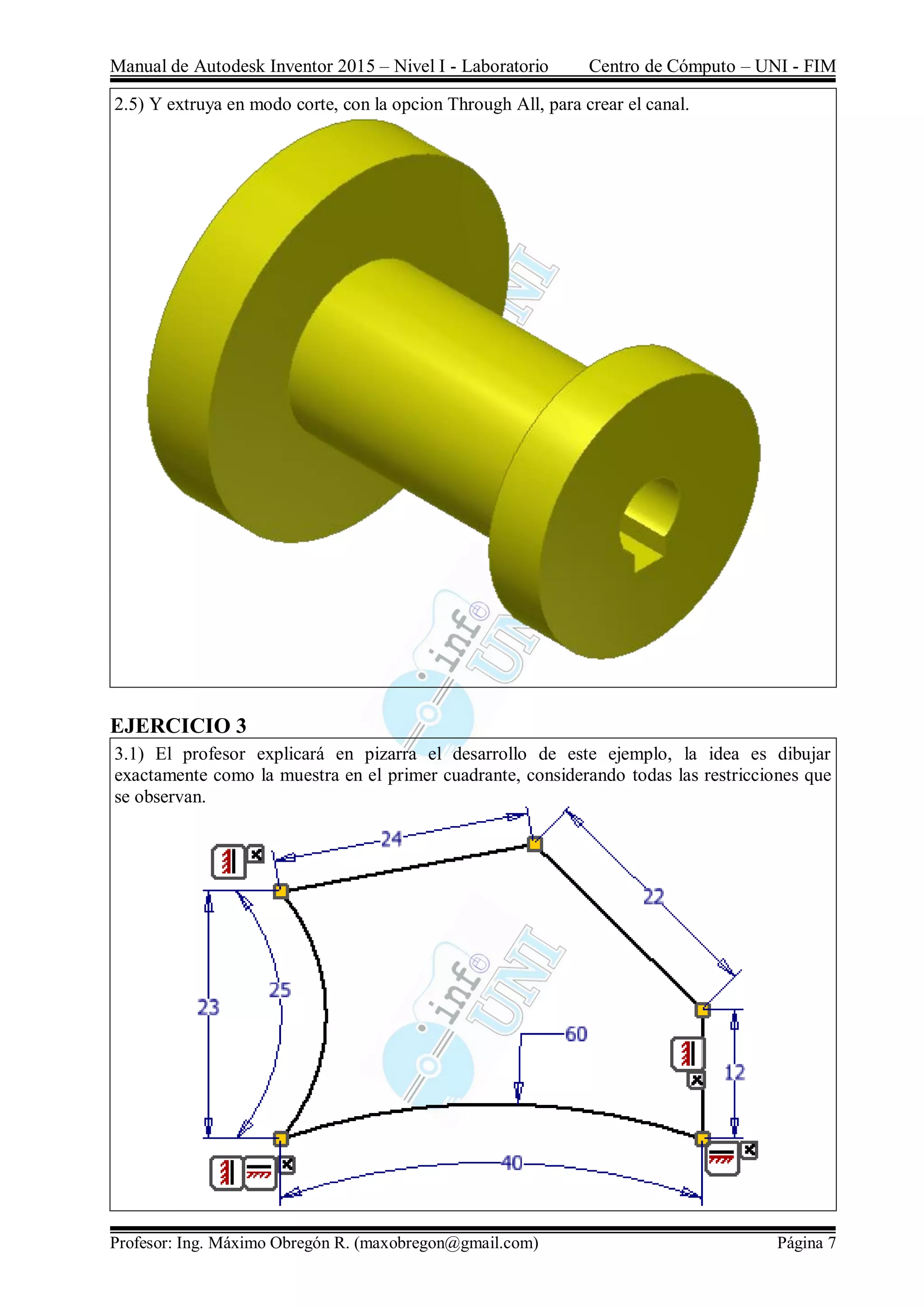

2.5) Y extruya en modo corte, con la opcion Through All, para crear el canal.
EJERCICIO 3
3.1) El profesor explicará en pizarra el desarrollo de este ejemplo, la idea es dibujar
exactamente como la muestra en el primer cuadrante, considerando todas las restricciones que
se observan.

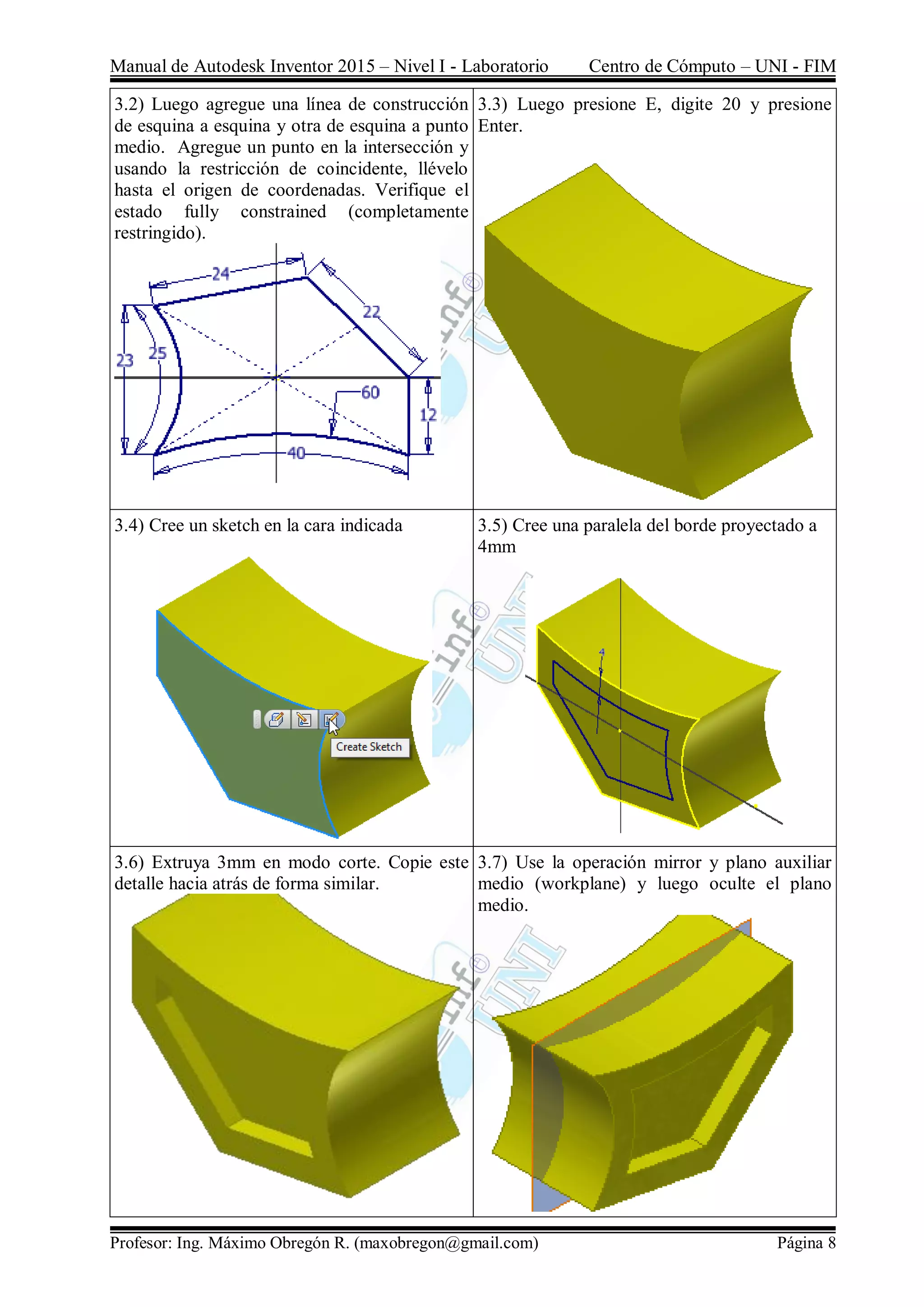

3.2) Luego agregue una línea de construcción
de esquina a esquina y otra de esquina a punto
medio. Agregue un punto en la intersección y
usando la restricción de coincidente, llévelo
hasta el origen de coordenadas. Verifique el
estado fully constrained (completamente
restringido).
3.3) Luego presione E, digite 20 y presione
Enter.
3.4) Cree un sketch en la cara indicada 3.5) Cree una paralela del borde proyectado a
4mm
3.6) Extruya 3mm en modo corte. Copie este
detalle hacia atrás de forma similar.
3.7) Use la operación mirror y plano auxiliar
medio (workplane) y luego oculte el plano
medio.

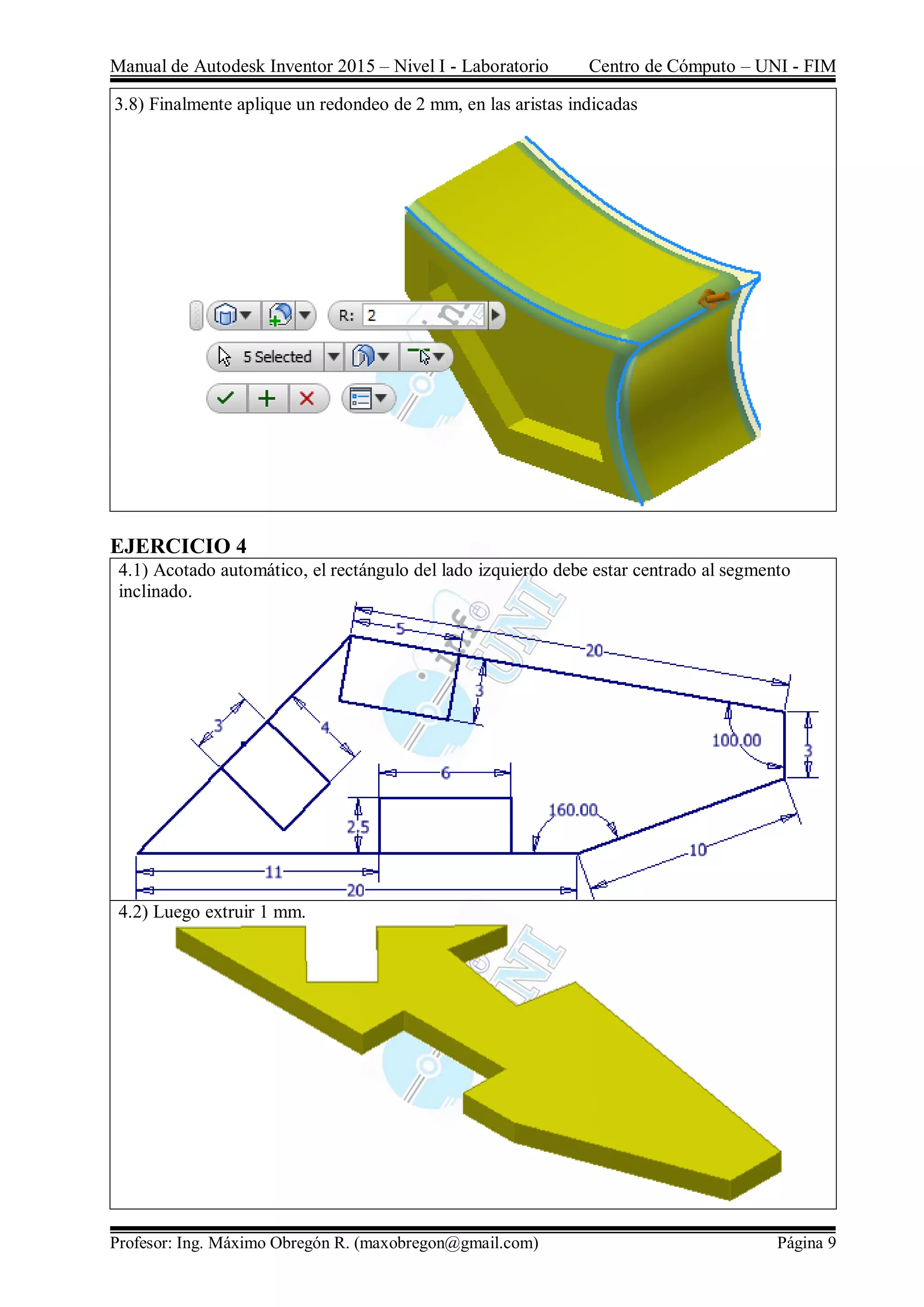

3.8) Finalmente aplique un redondeo de 2 mm, en las aristas indicadas
EJERCICIO 4
4.1) Acotado automático, el rectángulo del lado izquierdo debe estar centrado al segmento
inclinado.
4.2) Luego extruir 1 mm.

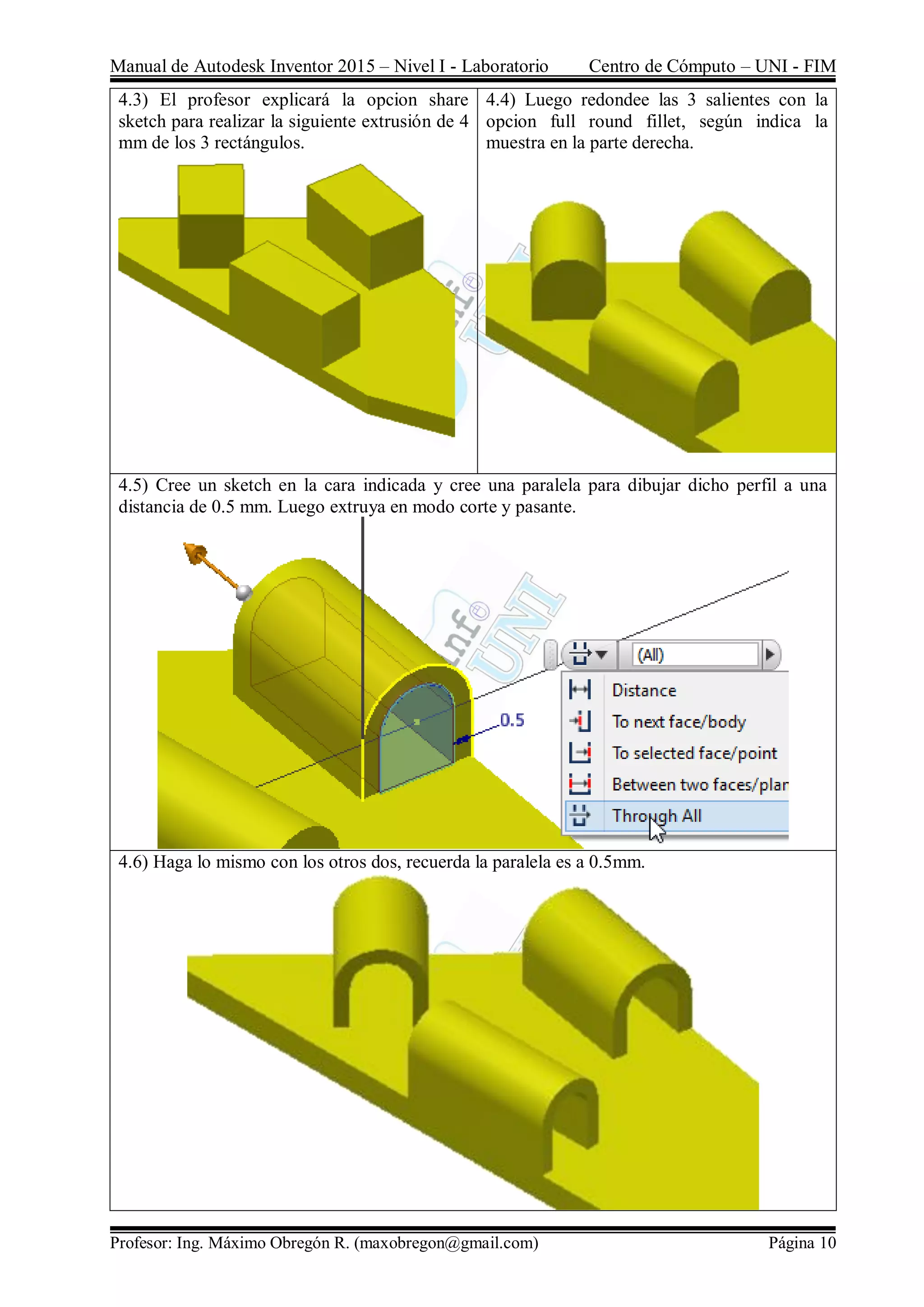

4.3) El profesor explicará la opcion share
sketch para realizar la siguiente extrusión de 4
mm de los 3 rectángulos.
4.4) Luego redondee las 3 salientes con la
opcion full round fillet, según indica la
muestra en la parte derecha.
4.5) Cree un sketch en la cara indicada y cree una paralela para dibujar dicho perfil a una
distancia de 0.5 mm. Luego extruya en modo corte y pasante.
4.6) Haga lo mismo con los otros dos, recuerda la paralela es a 0.5mm.

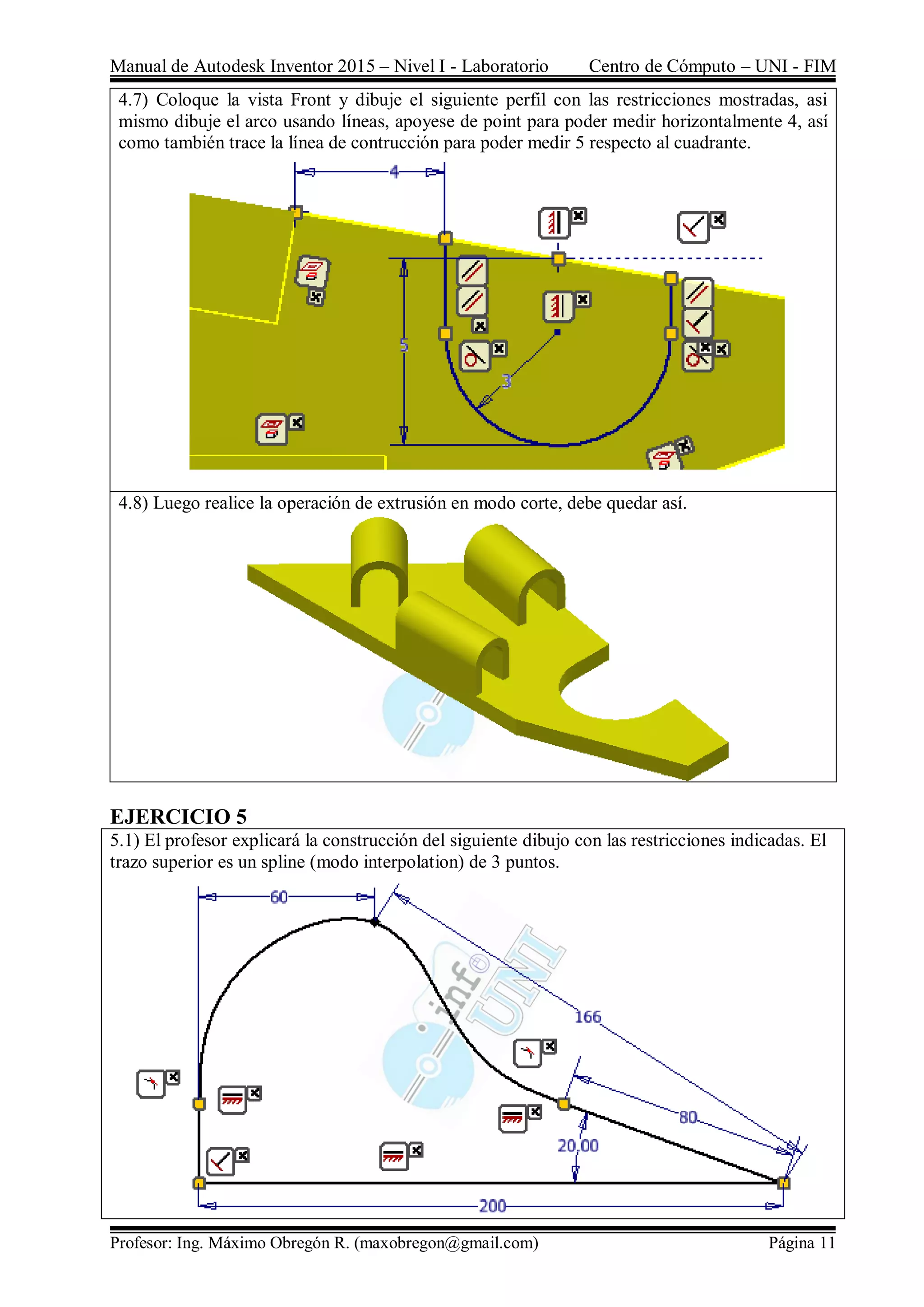

4.7) Coloque la vista Front y dibuje el siguiente perfil con las restricciones mostradas, asi
mismo dibuje el arco usando líneas, apoyese de point para poder medir horizontalmente 4, así
como también trace la línea de contrucción para poder medir 5 respecto al cuadrante.
4.8) Luego realice la operación de extrusión en modo corte, debe quedar así.
EJERCICIO 5
5.1) El profesor explicará la construcción del siguiente dibujo con las restricciones indicadas. El
trazo superior es un spline (modo interpolation) de 3 puntos.

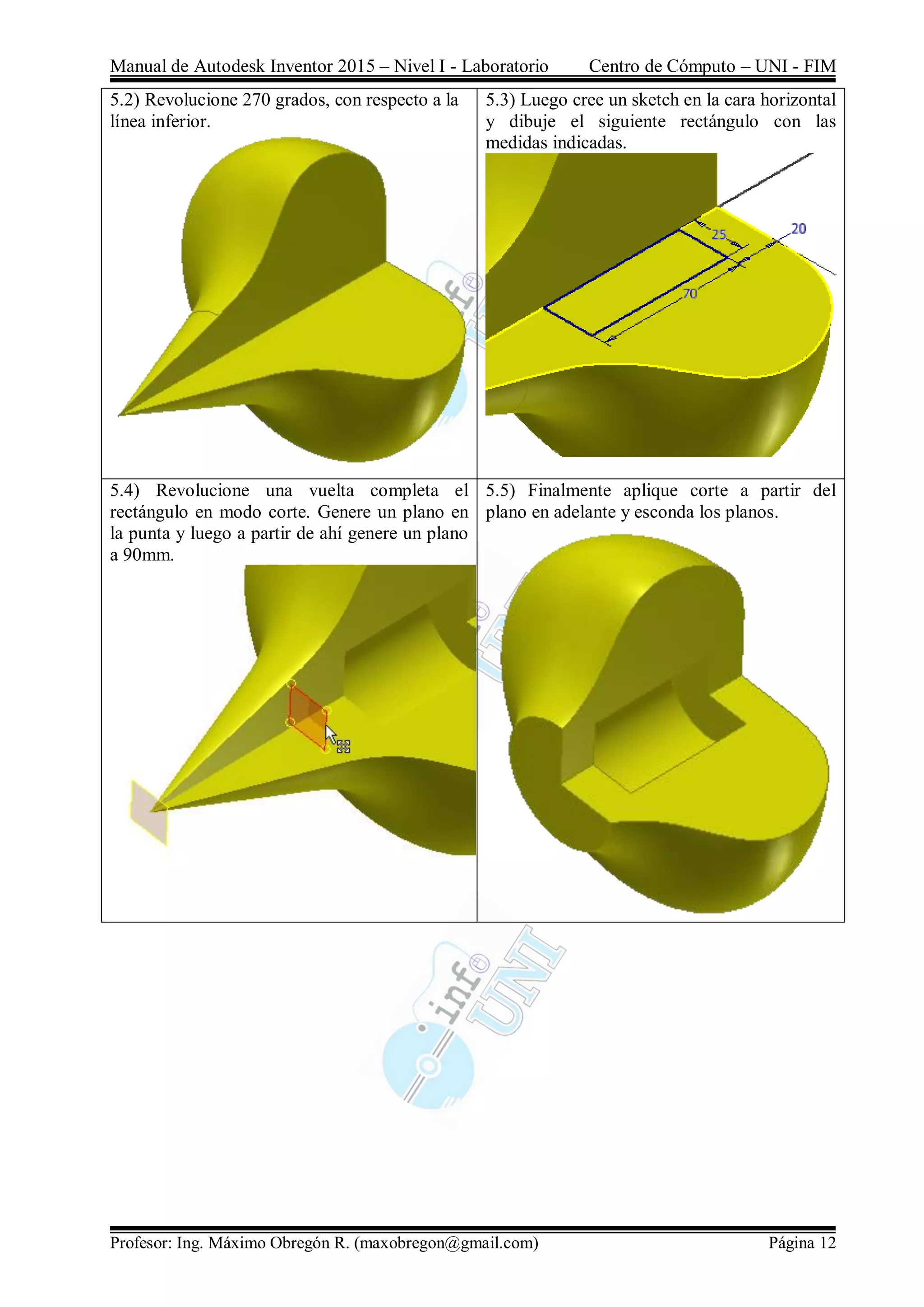

5.2) Revolucione 270 grados, con respecto a la
línea inferior.
5.3) Luego cree un sketch en la cara horizontal
y dibuje el siguiente rectángulo con las
medidas indicadas.
5.4) Revolucione una vuelta completa el
rectángulo en modo corte. Genere un plano en
la punta y luego a partir de ahí genere un plano
a 90mm.
5.5) Finalmente aplique corte a partir del
plano en adelante y esconda los planos.

EJERCICIO 6

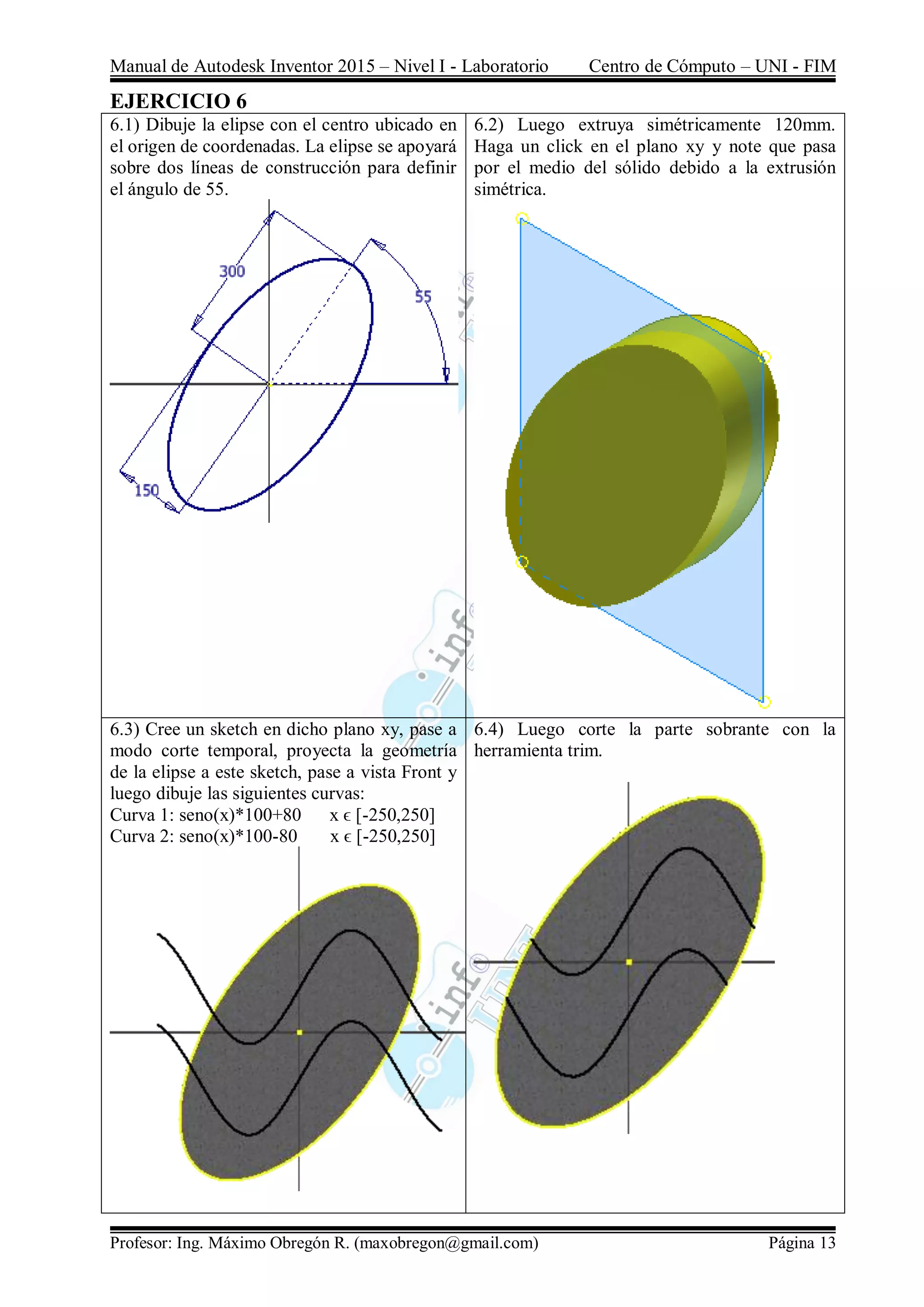

6.1) Dibuje la elipse con el centro ubicado en
el origen de coordenadas. La elipse se apoyará
sobre dos líneas de construcción para definir
el ángulo de 55.
6.2) Luego extruya simétricamente 120mm.
Haga un click en el plano xy y note que pasa
por el medio del sólido debido a la extrusión
simétrica.
6.3) Cree un sketch en dicho plano xy, pase a
modo corte temporal, proyecta la geometría
de la elipse a este sketch, pase a vista Front y
luego dibuje las siguientes curvas:
Curva 1: seno(x)*100+80 x ϵ [-250,250]
Curva 2: seno(x)*100-80 x ϵ [-250,250]
6.4) Luego corte la parte sobrante con la
herramienta trim.

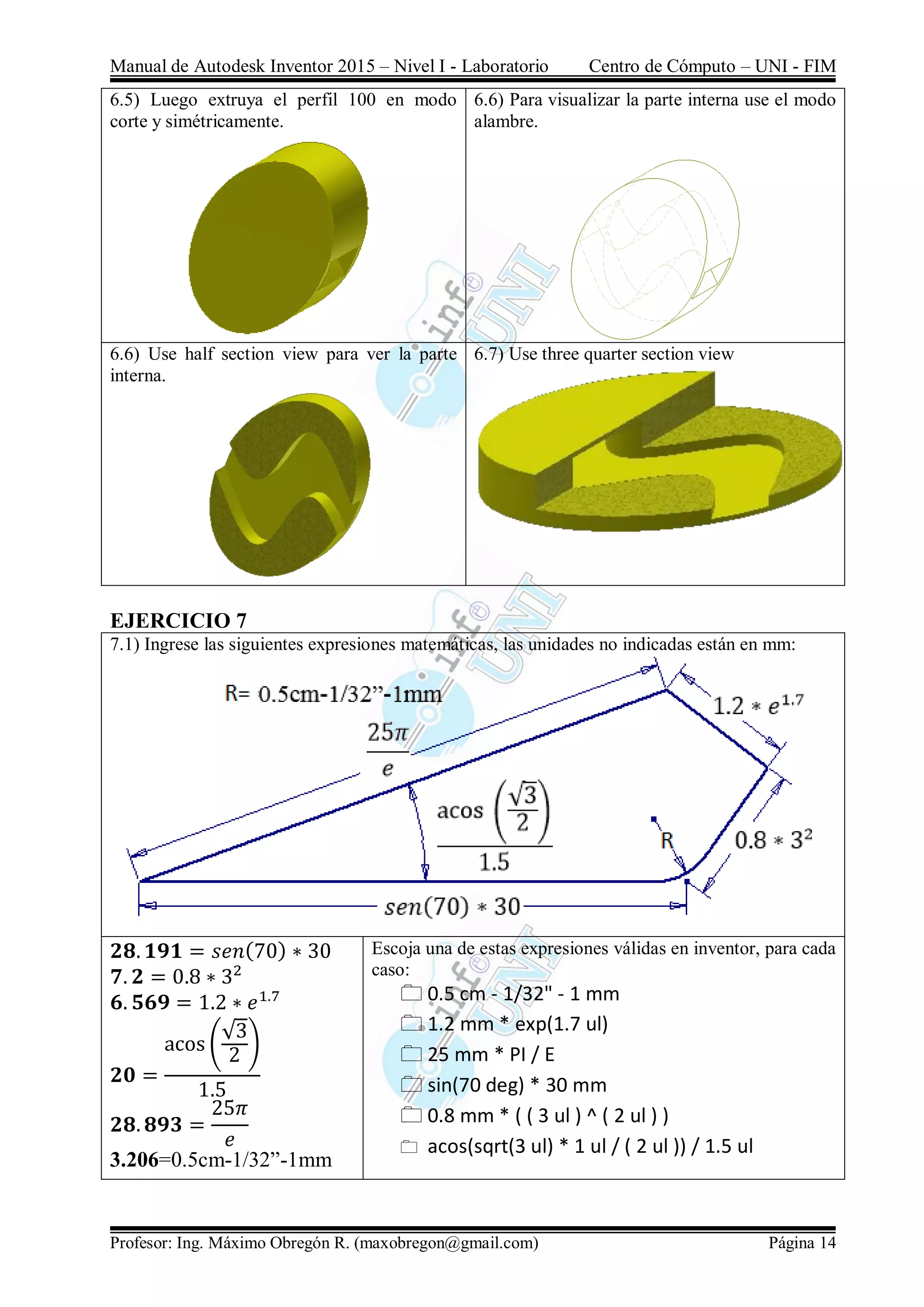

6.5) Luego extruya el perfil 100 en modo
corte y simétricamente.
6.6) Para visualizar la parte interna use el modo
alambre.
6.6) Use half section view para ver la parte
interna.
6.7) Use three quarter section view
EJERCICIO 7
7.1) Ingrese las siguientes expresiones matemáticas, las unidades no indicadas están en mm:
𝟐𝟖. 𝟏𝟗𝟏 = 𝑠𝑒𝑛(70) ∗ 30
𝟕. 𝟐 = 0.8 ∗ 32
𝟔. 𝟓𝟔𝟗 = 1.2 ∗ 𝑒1.7
𝟐𝟎 =
acos⁡(
√3
2
)
1.5
𝟐𝟖. 𝟖𝟗𝟑 =
25𝜋
𝑒
3.206=0.5cm-1/32”-1mm
Escoja una de estas expresiones válidas en inventor, para cada
caso:
 0.5 cm - 1/32" - 1 mm
 1.2 mm * exp(1.7 ul)
 25 mm * PI / E
 sin(70 deg) * 30 mm
 0.8 mm * ( ( 3 ul ) ^ ( 2 ul ) )
 acos(sqrt(3 ul) * 1 ul / ( 2 ul )) / 1.5 ul

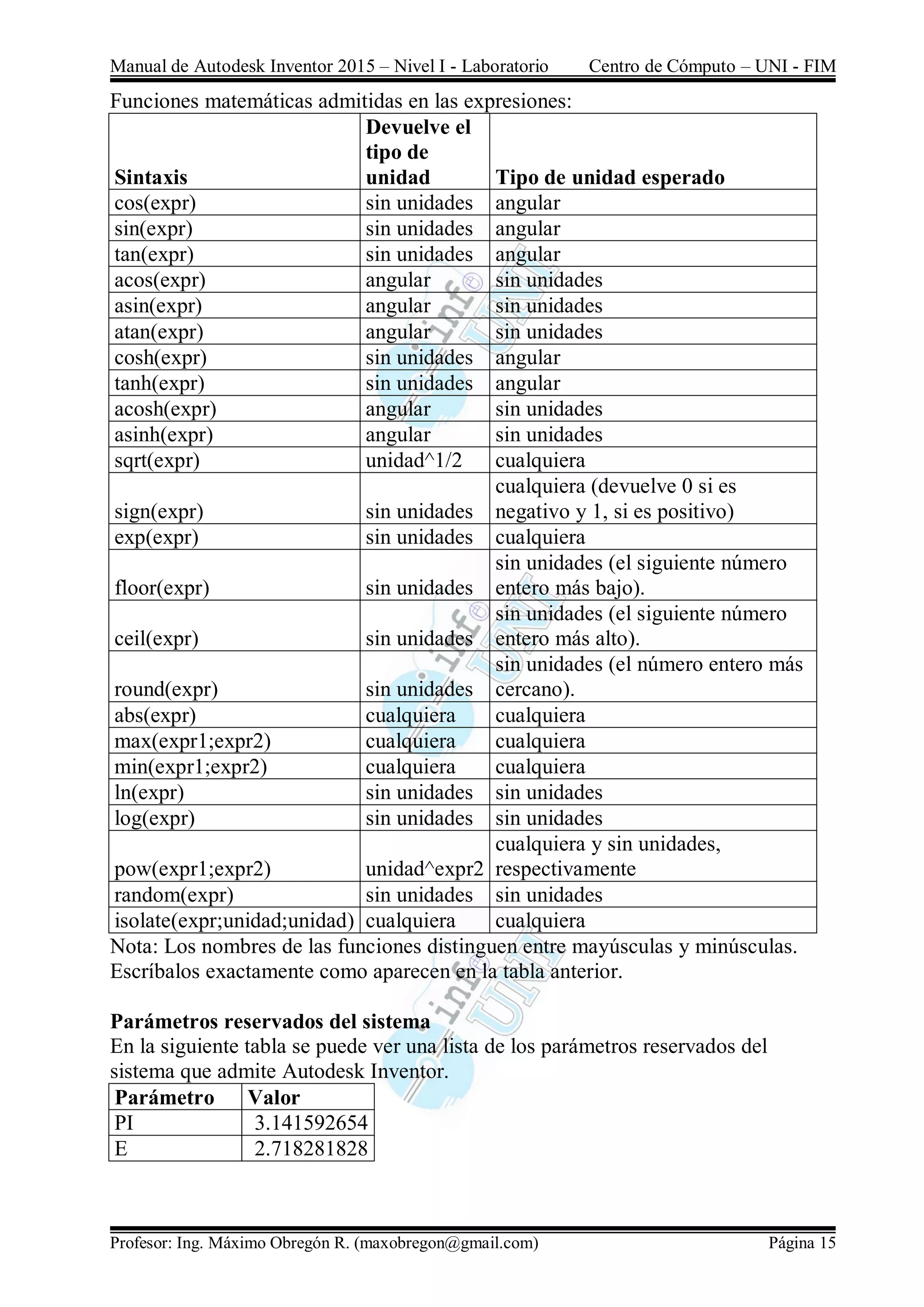

Funciones matemáticas admitidas en las expresiones:
Sintaxis
Devuelve el
tipo de
unidad Tipo de unidad esperado
cos(expr) sin unidades angular
sin(expr) sin unidades angular
tan(expr) sin unidades angular
acos(expr) angular sin unidades
asin(expr) angular sin unidades
atan(expr) angular sin unidades
cosh(expr) sin unidades angular
tanh(expr) sin unidades angular
acosh(expr) angular sin unidades
asinh(expr) angular sin unidades
sqrt(expr) unidad^1/2 cualquiera
sign(expr) sin unidades
cualquiera (devuelve 0 si es
negativo y 1, si es positivo)
exp(expr) sin unidades cualquiera
floor(expr) sin unidades
sin unidades (el siguiente número
entero más bajo).
ceil(expr) sin unidades
sin unidades (el siguiente número
entero más alto).
round(expr) sin unidades
sin unidades (el número entero más
cercano).
abs(expr) cualquiera cualquiera
max(expr1;expr2) cualquiera cualquiera
min(expr1;expr2) cualquiera cualquiera
ln(expr) sin unidades sin unidades
log(expr) sin unidades sin unidades
pow(expr1;expr2) unidad^expr2
cualquiera y sin unidades,
respectivamente
random(expr) sin unidades sin unidades
isolate(expr;unidad;unidad) cualquiera cualquiera
Nota: Los nombres de las funciones distinguen entre mayúsculas y minúsculas.
Escríbalos exactamente como aparecen en la tabla anterior.
Parámetros reservados del sistema
En la siguiente tabla se puede ver una lista de los parámetros reservados del
sistema que admite Autodesk Inventor.
Parámetro Valor
PI 3.141592654
E 2.718281828

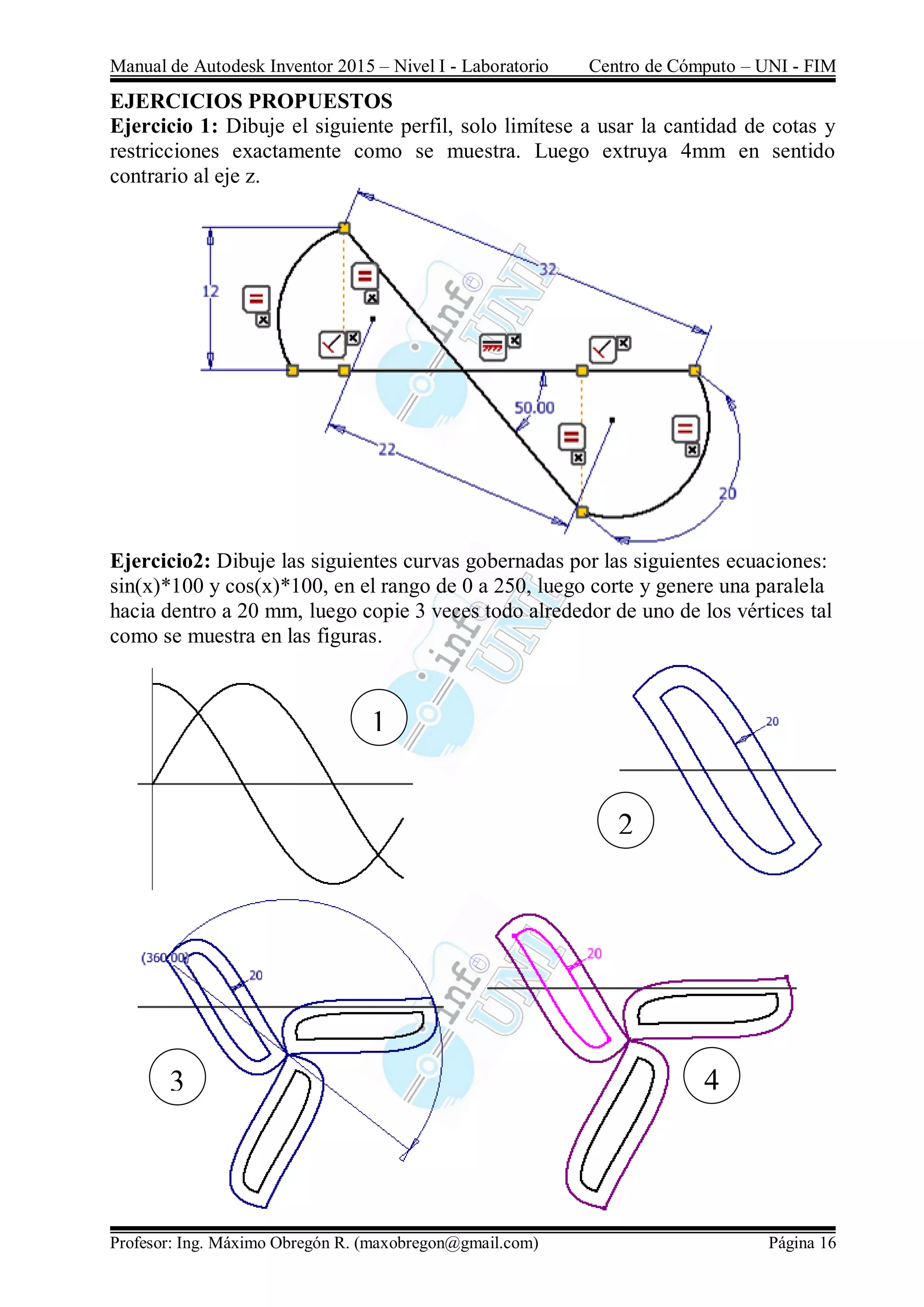

EJERCICIOS PROPUESTOS
Ejercicio 1: Dibuje el siguiente perfil, solo limítese a usar la cantidad de cotas y
restricciones exactamente como se muestra. Luego extruya 4mm en sentido
contrario al eje z.
Ejercicio2: Dibuje las siguientes curvas gobernadas por las siguientes ecuaciones:
sin(x)*100 y cos(x)*100, en el rango de 0 a 250, luego corte y genere una paralela
hacia dentro a 20 mm, luego copie 3 veces todo alrededor de uno de los vértices tal
como se muestra en las figuras.
1
2
43

EJERCICIOS GUIADOS: SKETCH

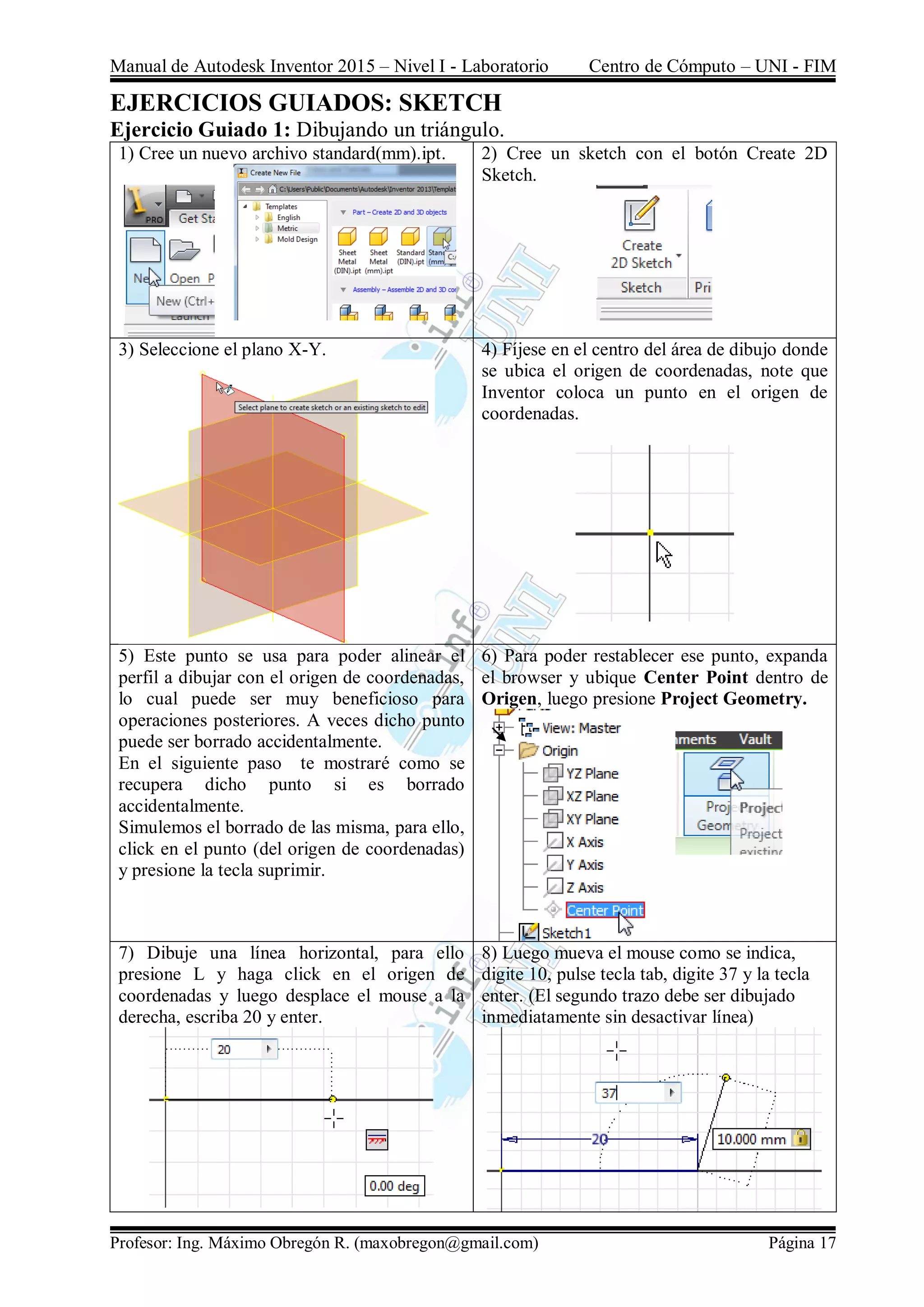

Ejercicio Guiado 1: Dibujando un triángulo.
1) Cree un nuevo archivo standard(mm).ipt. 2) Cree un sketch con el botón Create 2D
Sketch.
3) Seleccione el plano X-Y. 4) Fíjese en el centro del área de dibujo donde
se ubica el origen de coordenadas, note que
Inventor coloca un punto en el origen de
coordenadas.
5) Este punto se usa para poder alinear el
perfil a dibujar con el origen de coordenadas,
lo cual puede ser muy beneficioso para
operaciones posteriores. A veces dicho punto
puede ser borrado accidentalmente.
En el siguiente paso te mostraré como se
recupera dicho punto si es borrado
accidentalmente.
Simulemos el borrado de las misma, para ello,
click en el punto (del origen de coordenadas)
y presione la tecla suprimir.
6) Para poder restablecer ese punto, expanda
el browser y ubique Center Point dentro de
Origen, luego presione Project Geometry.
7) Dibuje una línea horizontal, para ello
presione L y haga click en el origen de
coordenadas y luego desplace el mouse a la
derecha, escriba 20 y enter.
8) Luego mueva el mouse como se indica,
digite 10, pulse tecla tab, digite 37 y la tecla
enter. (El segundo trazo debe ser dibujado
inmediatamente sin desactivar línea)

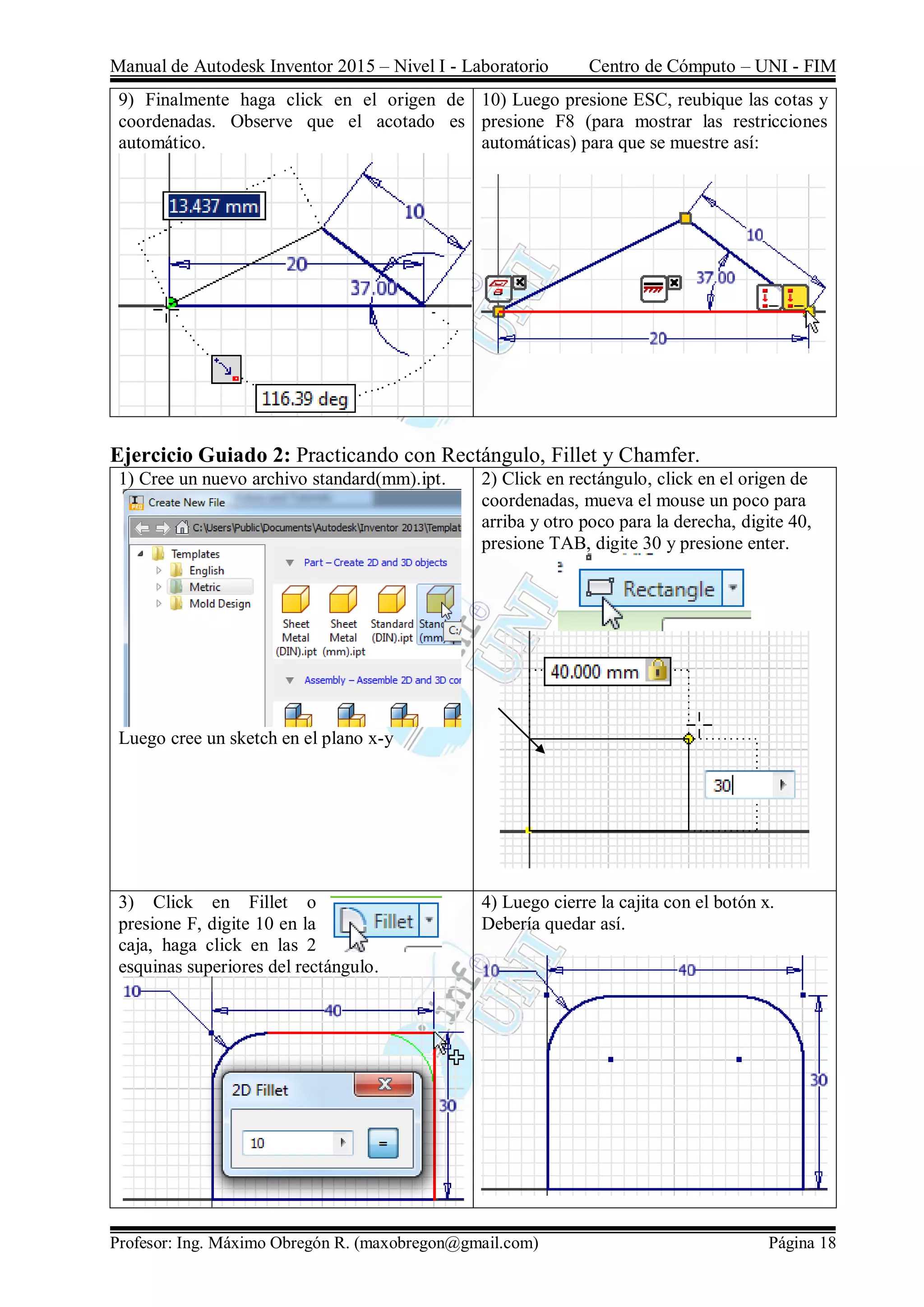

9) Finalmente haga click en el origen de
coordenadas. Observe que el acotado es
automático.
10) Luego presione ESC, reubique las cotas y
presione F8 (para mostrar las restricciones
automáticas) para que se muestre así:
Ejercicio Guiado 2: Practicando con Rectángulo, Fillet y Chamfer.
1) Cree un nuevo archivo standard(mm).ipt.
Luego cree un sketch en el plano x-y
2) Click en rectángulo, click en el origen de
coordenadas, mueva el mouse un poco para
arriba y otro poco para la derecha, digite 40,
presione TAB, digite 30 y presione enter.
3) Click en Fillet o
presione F, digite 10 en la
caja, haga click en las 2
esquinas superiores del rectángulo.
4) Luego cierre la cajita con el botón x.
Debería quedar así.

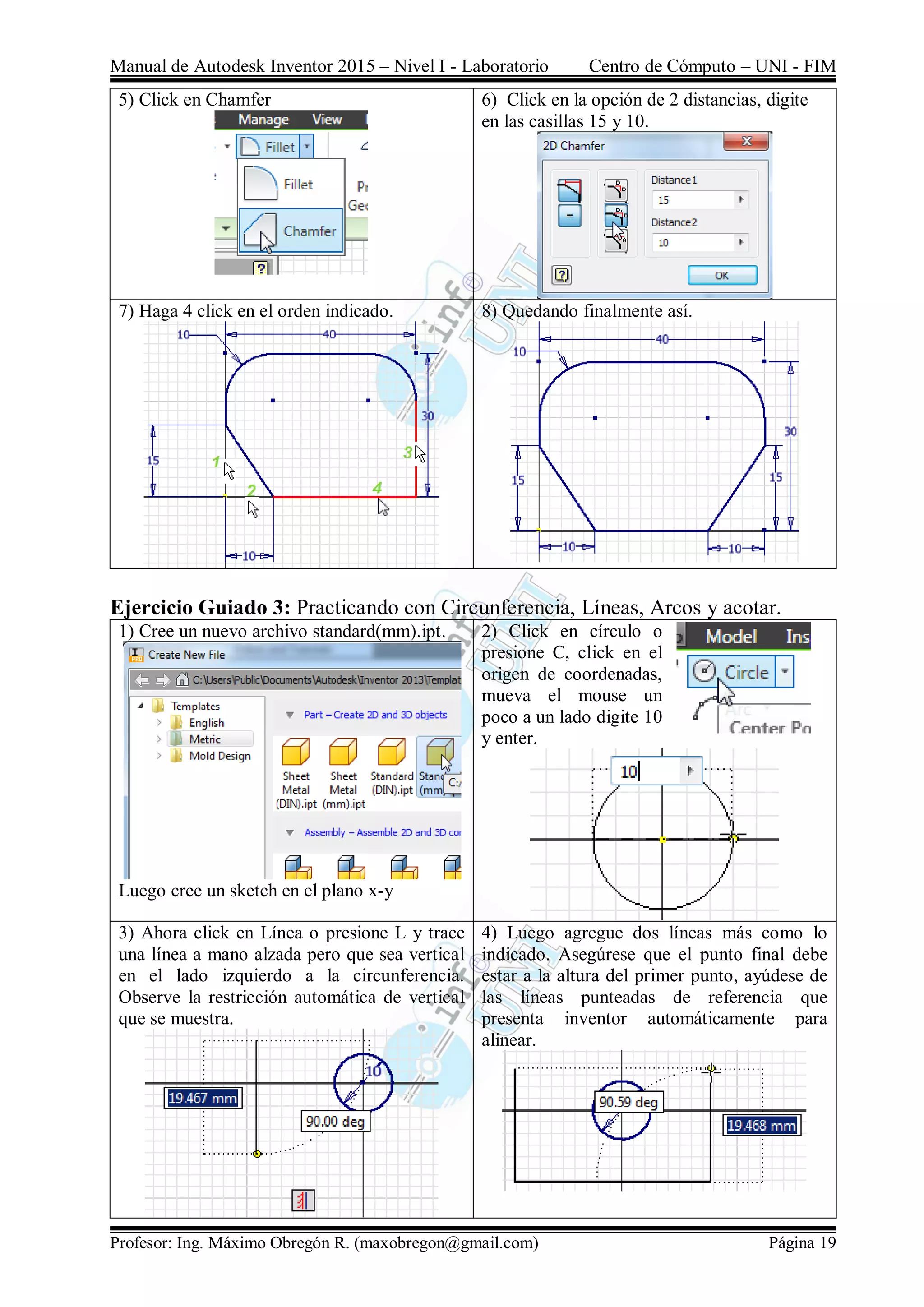

5) Click en Chamfer 6) Click en la opción de 2 distancias, digite
en las casillas 15 y 10.
7) Haga 4 click en el orden indicado. 8) Quedando finalmente así.
Ejercicio Guiado 3: Practicando con Circunferencia, Líneas, Arcos y acotar.
Luego cree un sketch en el plano x-y
2) Click en círculo o
presione C, click en el
origen de coordenadas,
mueva el mouse un
poco a un lado digite 10
y enter.
3) Ahora click en Línea o presione L y trace
una línea a mano alzada pero que sea vertical
en el lado izquierdo a la circunferencia.
Observe la restricción automática de vertical
que se muestra.
4) Luego agregue dos líneas más como lo
indicado. Asegúrese que el punto final debe
estar a la altura del primer punto, ayúdese de
las líneas punteadas de referencia que
presenta inventor automáticamente para
alinear.

5) Desde ese punto arrastre hacia arriba. 6) Y luego hacia la izquierda hasta el primer
punto.

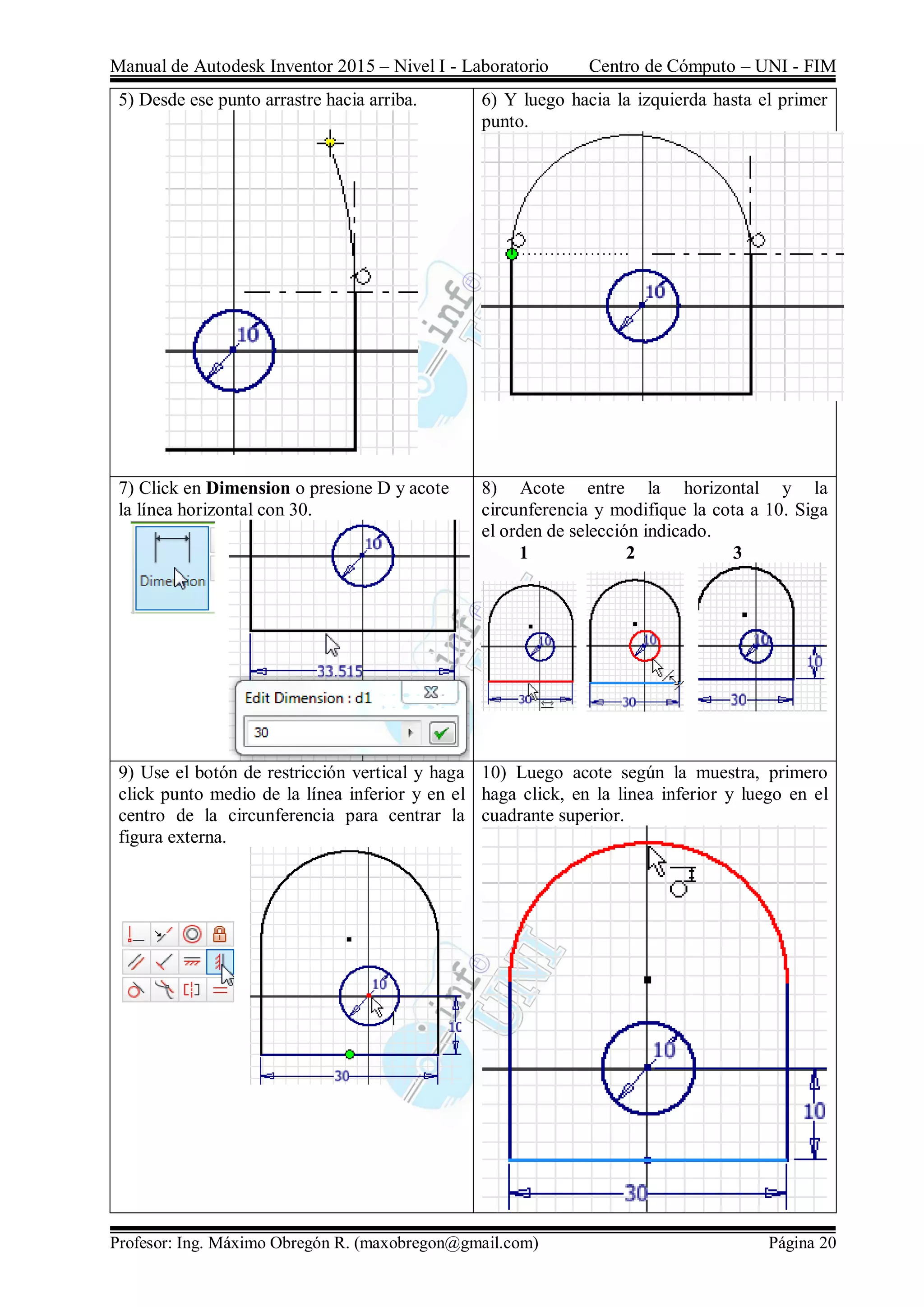

7) Click en Dimension o presione D y acote
la línea horizontal con 30.
8) Acote entre la horizontal y la
circunferencia y modifique la cota a 10. Siga
el orden de selección indicado.
1 2 3
9) Use el botón de restricción vertical y haga
click punto medio de la línea inferior y en el
centro de la circunferencia para centrar la
figura externa.
10) Luego acote según la muestra, primero
haga click, en la linea inferior y luego en el
cuadrante superior.

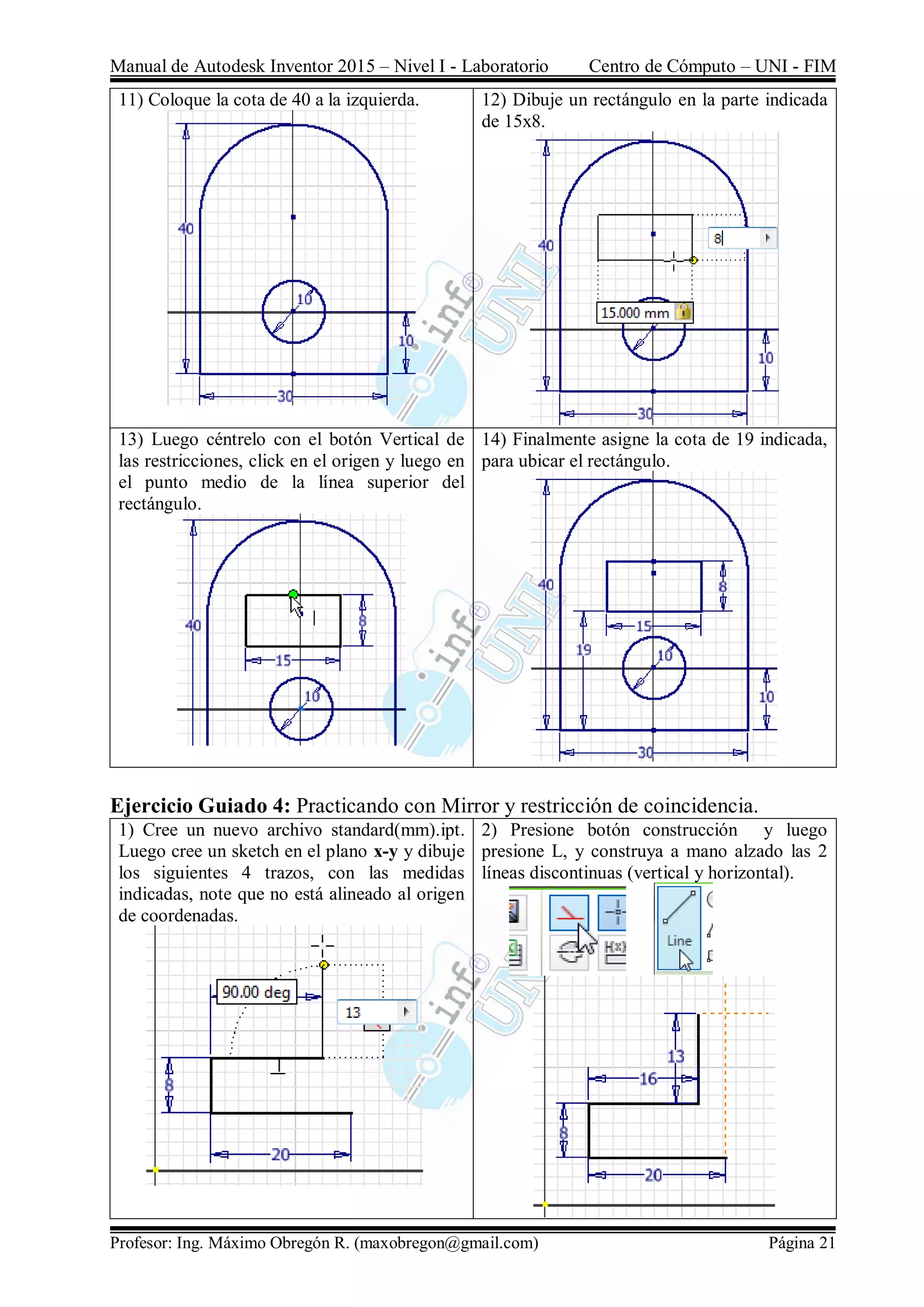

11) Coloque la cota de 40 a la izquierda. 12) Dibuje un rectángulo en la parte indicada
de 15x8.
13) Luego céntrelo con el botón Vertical de
las restricciones, click en el origen y luego en
el punto medio de la línea superior del
rectángulo.
14) Finalmente asigne la cota de 19 indicada,
para ubicar el rectángulo.
Ejercicio Guiado 4: Practicando con Mirror y restricción de coincidencia.
Luego cree un sketch en el plano x-y y dibuje
los siguientes 4 trazos, con las medidas
indicadas, note que no está alineado al origen
de coordenadas.
2) Presione botón construcción y luego
presione L, y construya a mano alzado las 2
líneas discontinuas (vertical y horizontal).

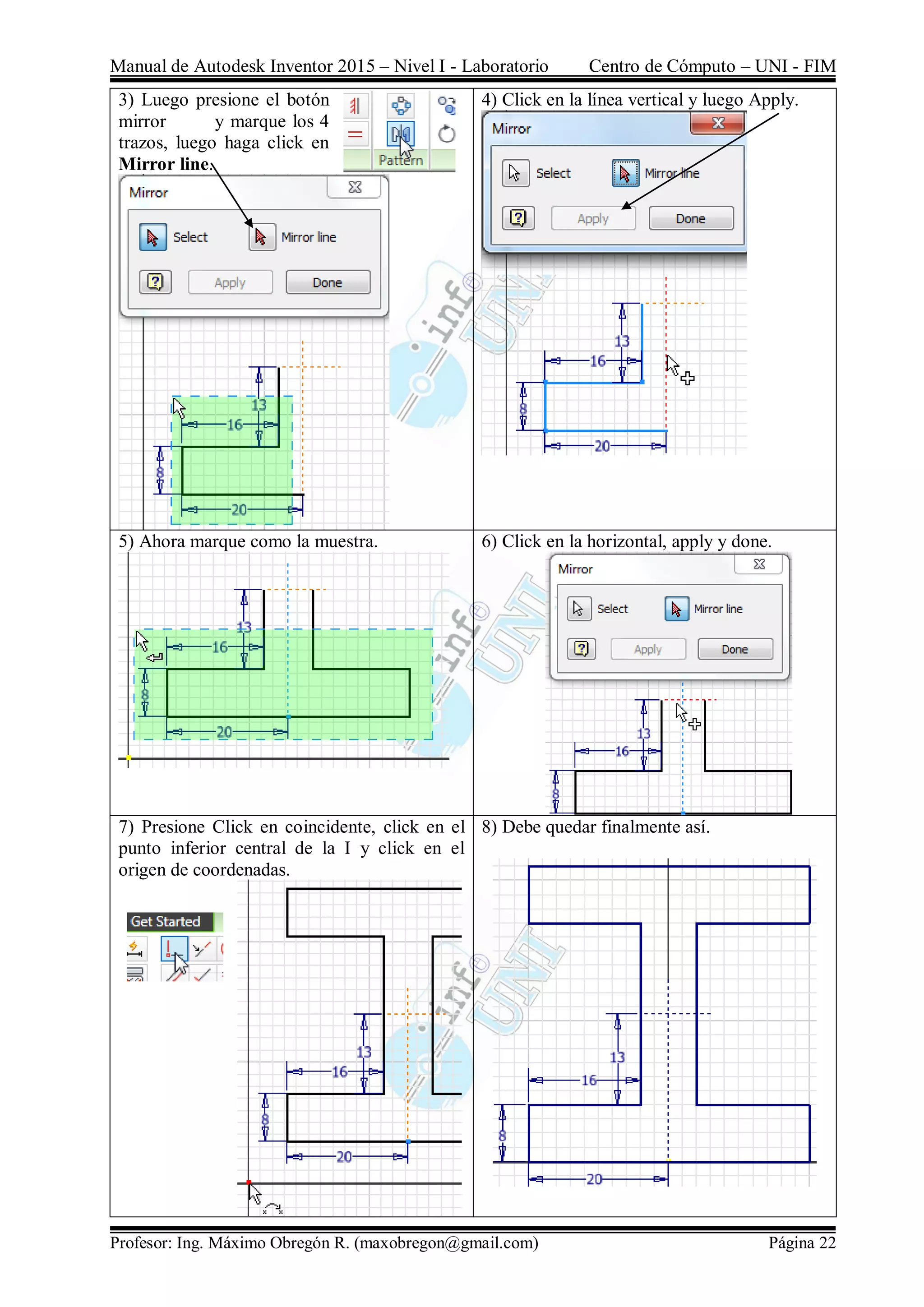

3) Luego presione el botón
mirror y marque los 4
trazos, luego haga click en
Mirror line.
4) Click en la línea vertical y luego Apply.
5) Ahora marque como la muestra. 6) Click en la horizontal, apply y done.
7) Presione Click en coincidente, click en el
punto inferior central de la I y click en el
origen de coordenadas.
8) Debe quedar finalmente así.

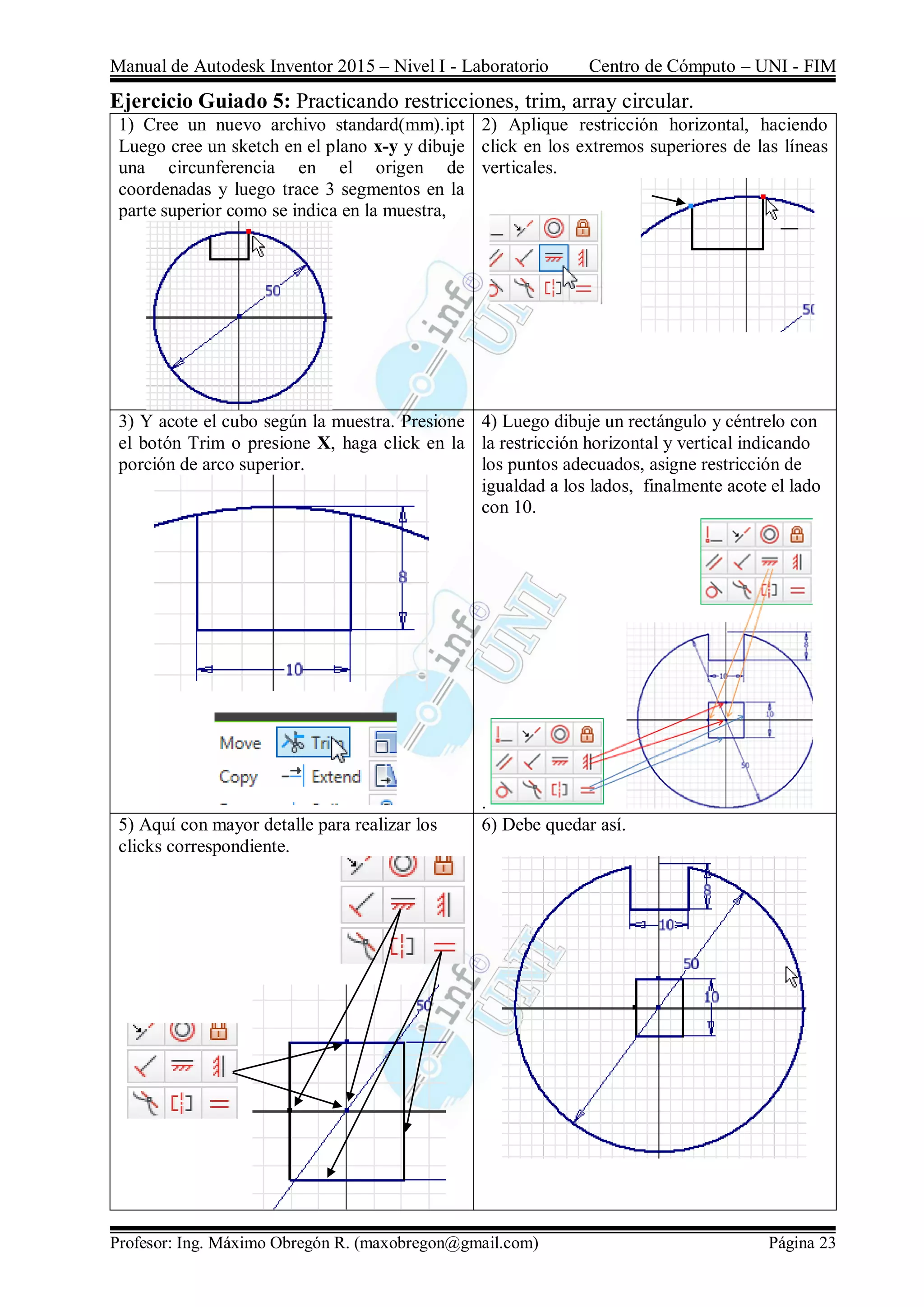

Ejercicio Guiado 5: Practicando restricciones, trim, array circular.
1) Cree un nuevo archivo standard(mm).ipt
una circunferencia en el origen de
coordenadas y luego trace 3 segmentos en la
parte superior como se indica en la muestra,
2) Aplique restricción horizontal, haciendo
click en los extremos superiores de las líneas
verticales.
3) Y acote el cubo según la muestra. Presione
el botón Trim o presione X, haga click en la
porción de arco superior.
4) Luego dibuje un rectángulo y céntrelo con
la restricción horizontal y vertical indicando
los puntos adecuados, asigne restricción de
igualdad a los lados, finalmente acote el lado
con 10.
.
5) Aquí con mayor detalle para realizar los
clicks correspondiente.
6) Debe quedar así.

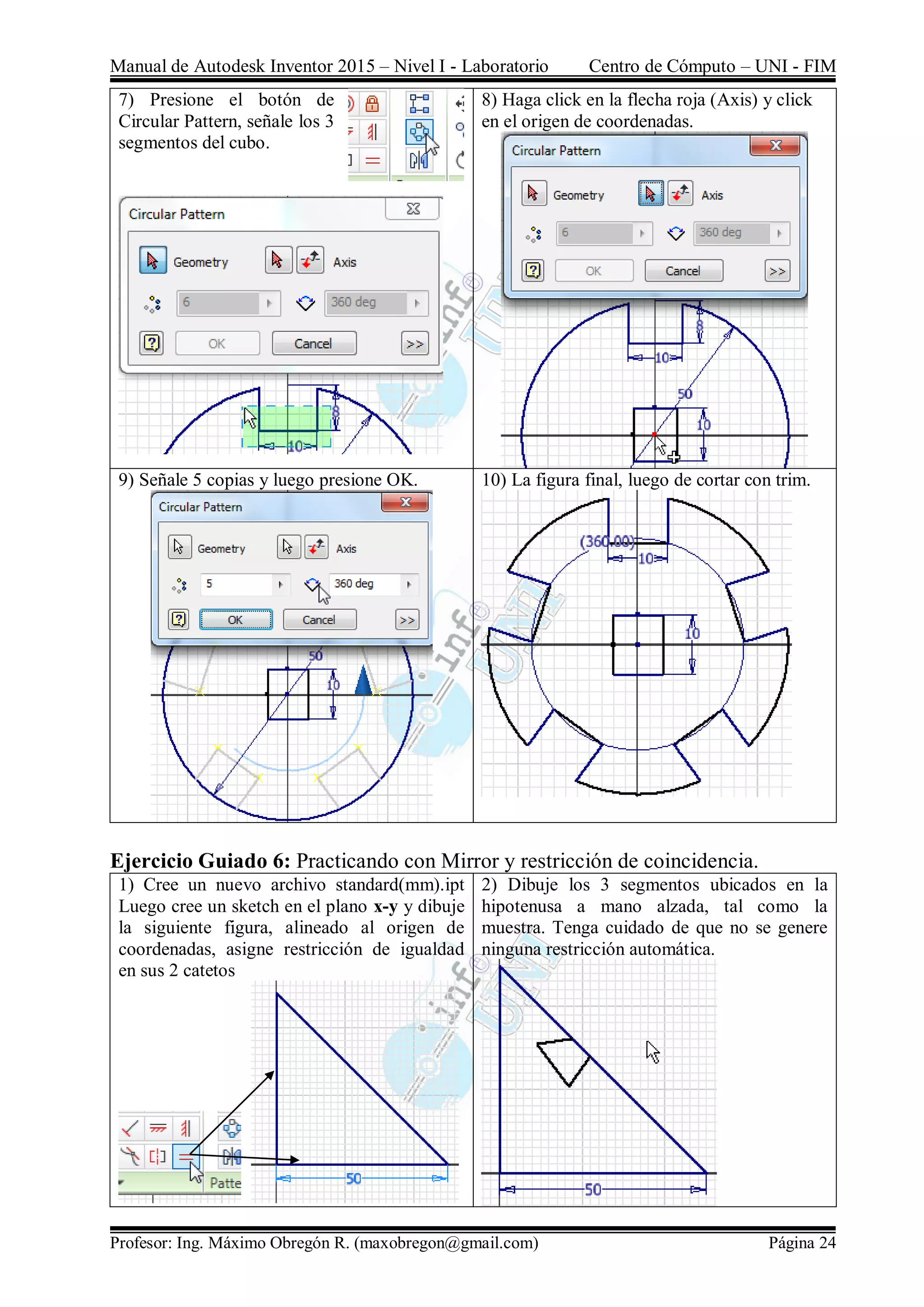

7) Presione el botón de
Circular Pattern, señale los 3
segmentos del cubo.
8) Haga click en la flecha roja (Axis) y click
en el origen de coordenadas.
9) Señale 5 copias y luego presione OK. 10) La figura final, luego de cortar con trim.
Ejercicio Guiado 6: Practicando con Mirror y restricción de coincidencia.
la siguiente figura, alineado al origen de
coordenadas, asigne restricción de igualdad
en sus 2 catetos
2) Dibuje los 3 segmentos ubicados en la
hipotenusa a mano alzada, tal como la
muestra. Tenga cuidado de que no se genere
ninguna restricción automática.

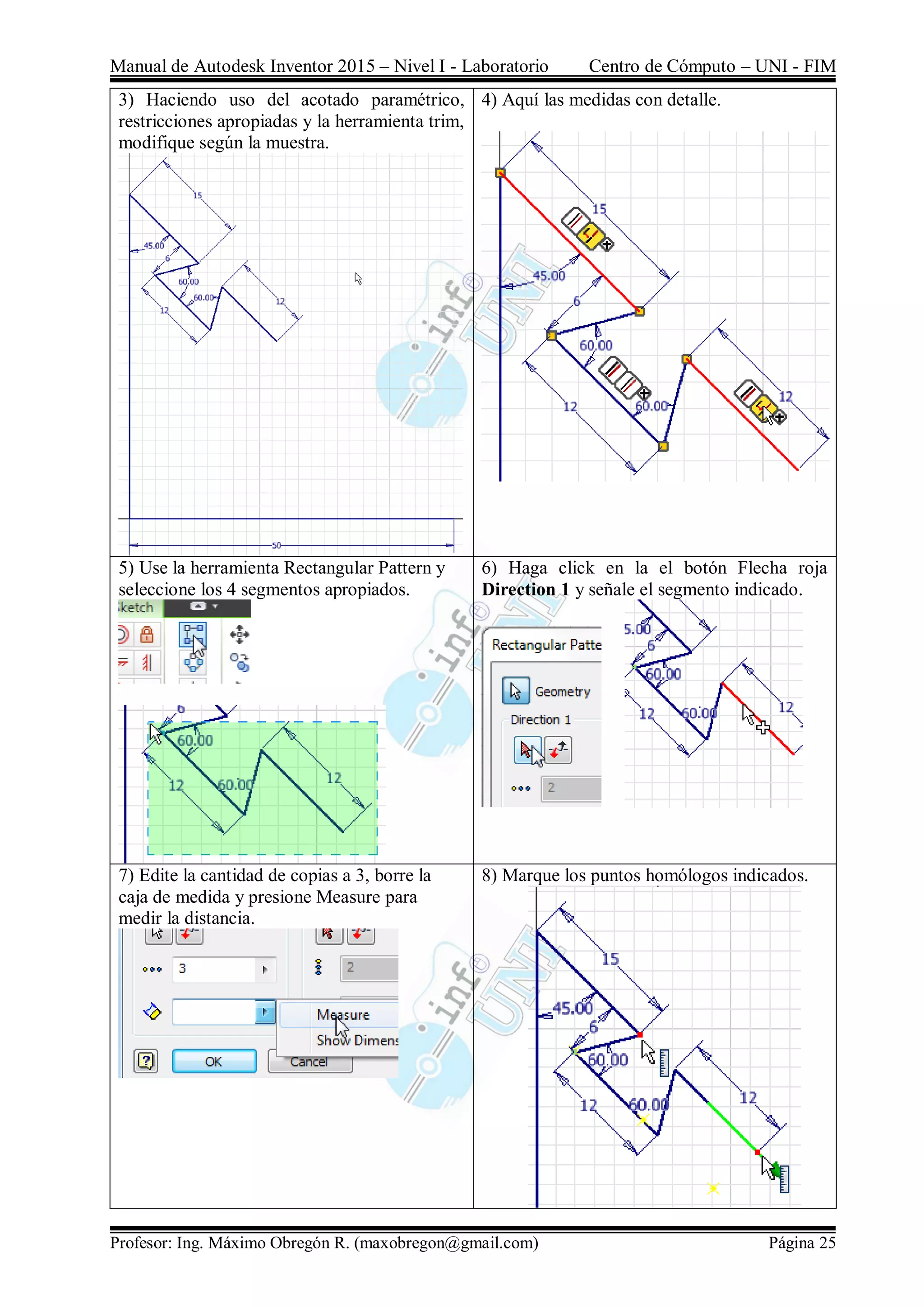

3) Haciendo uso del acotado paramétrico,
restricciones apropiadas y la herramienta trim,
modifique según la muestra.
4) Aquí las medidas con detalle.
5) Use la herramienta Rectangular Pattern y
seleccione los 4 segmentos apropiados.
6) Haga click en la el botón Flecha roja
Direction 1 y señale el segmento indicado.
7) Edite la cantidad de copias a 3, borre la
caja de medida y presione Measure para
medir la distancia.
8) Marque los puntos homólogos indicados.

9) Observe como captura automáticamente la
medida en la casilla.
10) Finalmente, complete con una línea el
extremo inferior derecha, para tener el
siguiente perfil.

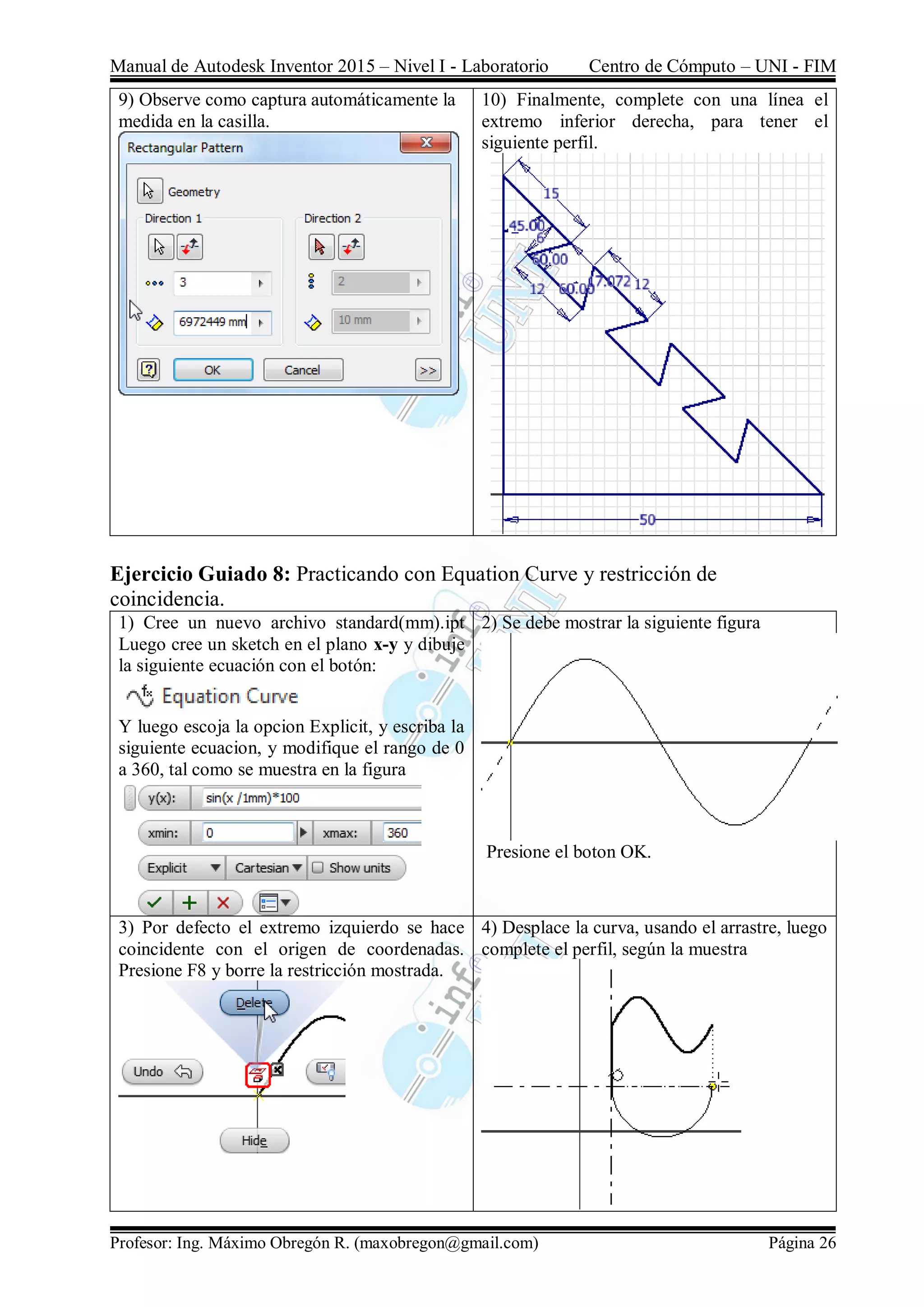

Ejercicio Guiado 8: Practicando con Equation Curve y restricción de
coincidencia.
la siguiente ecuación con el botón:
Y luego escoja la opcion Explicit, y escriba la
siguiente ecuacion, y modifique el rango de 0
a 360, tal como se muestra en la figura
2) Se debe mostrar la siguiente figura
Presione el boton OK.
3) Por defecto el extremo izquierdo se hace
coincidente con el origen de coordenadas.
Presione F8 y borre la restricción mostrada.
4) Desplace la curva, usando el arrastre, luego
complete el perfil, según la muestra

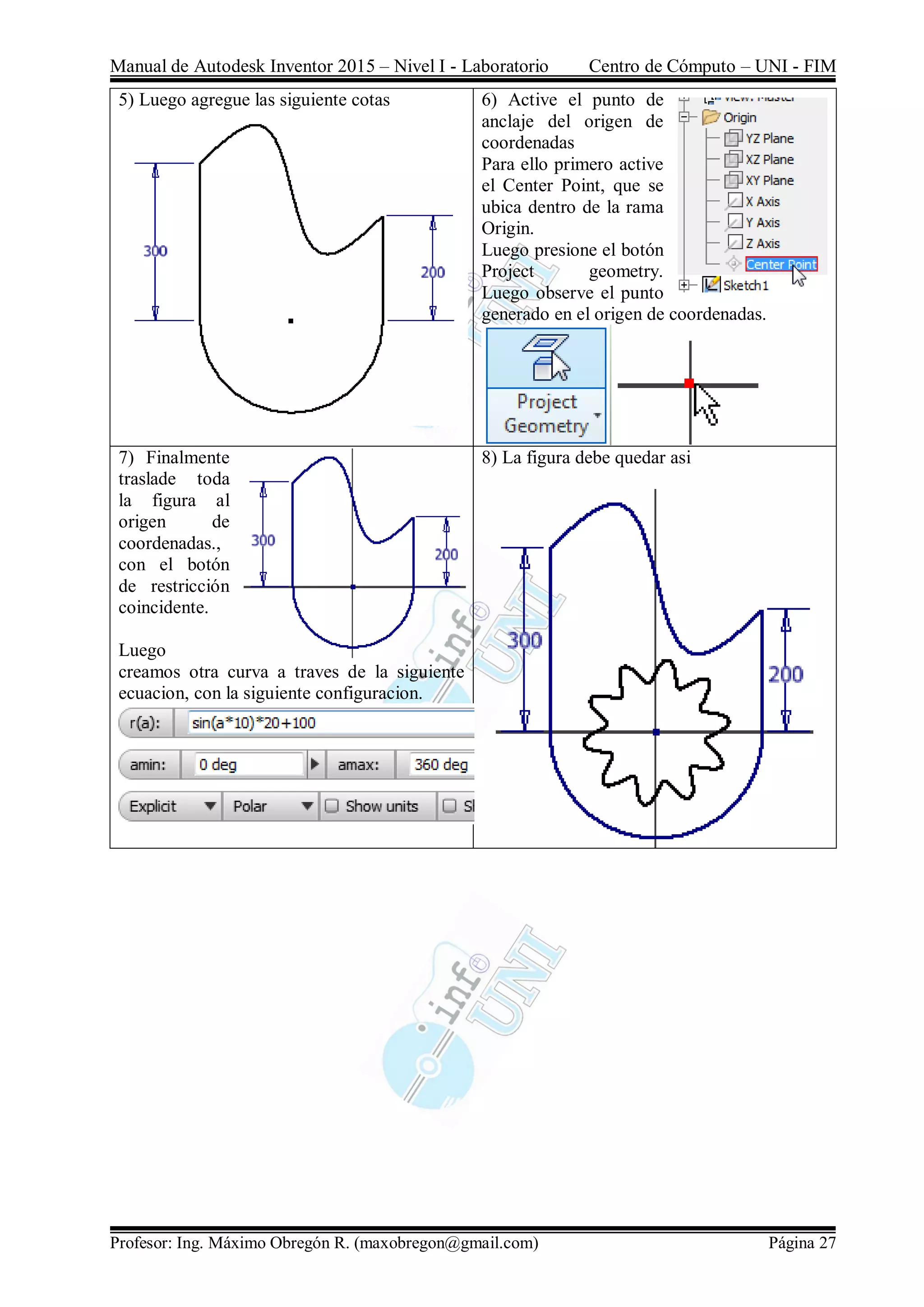

5) Luego agregue las siguiente cotas 6) Active el punto de
anclaje del origen de
coordenadas
Para ello primero active
el Center Point, que se
ubica dentro de la rama
Origin.
Luego presione el botón
Project geometry.
Luego observe el punto
generado en el origen de coordenadas.
7) Finalmente
traslade toda
la figura al
origen de
coordenadas.,
con el botón
de restricción
coincidente.
Luego
creamos otra curva a traves de la siguiente
ecuacion, con la siguiente configuracion.
8) La figura debe quedar asi

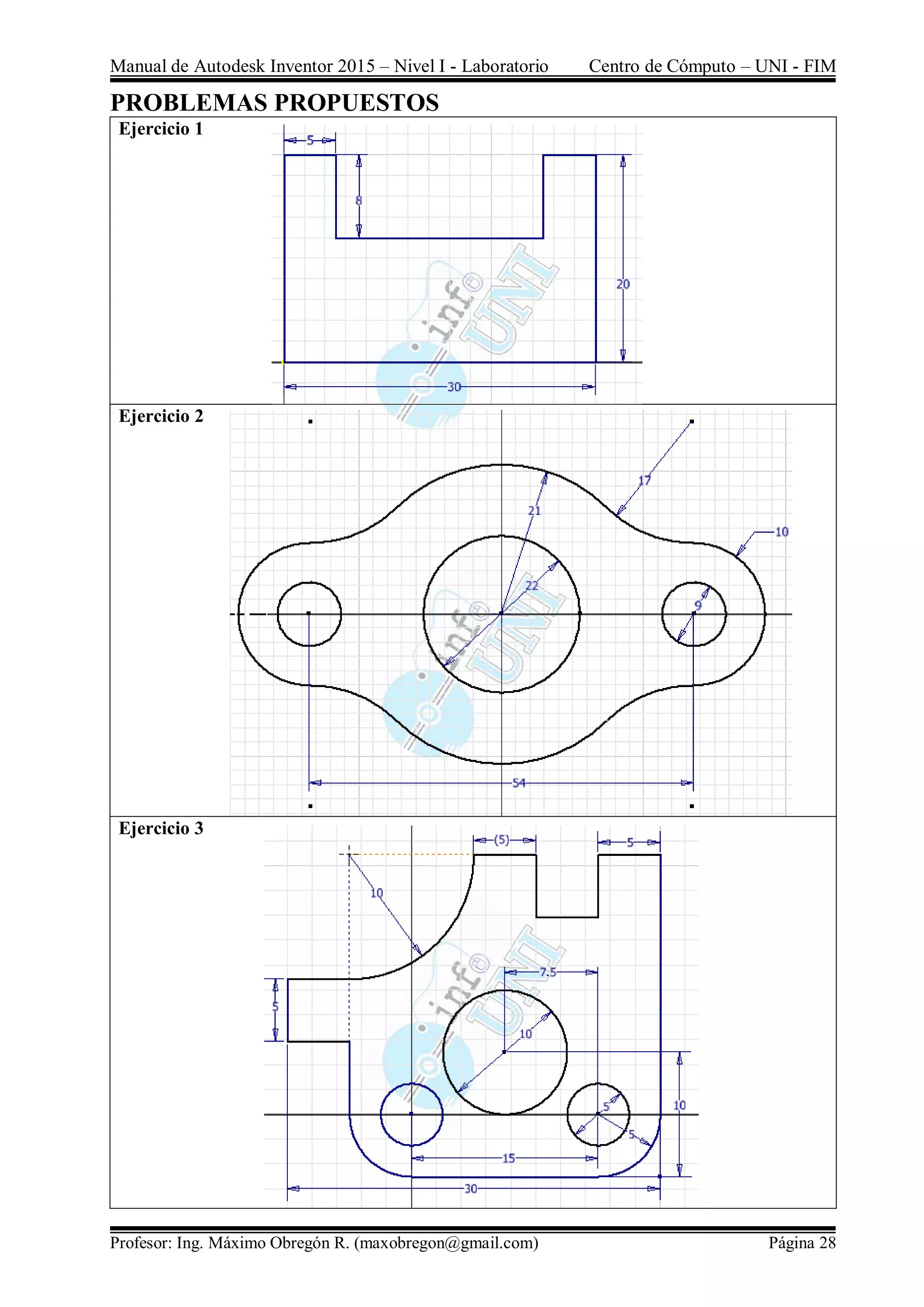

PROBLEMAS PROPUESTOS
Ejercicio 1
Ejercicio 2
Ejercicio 3

Ejercicio 4
Ejercicio 5

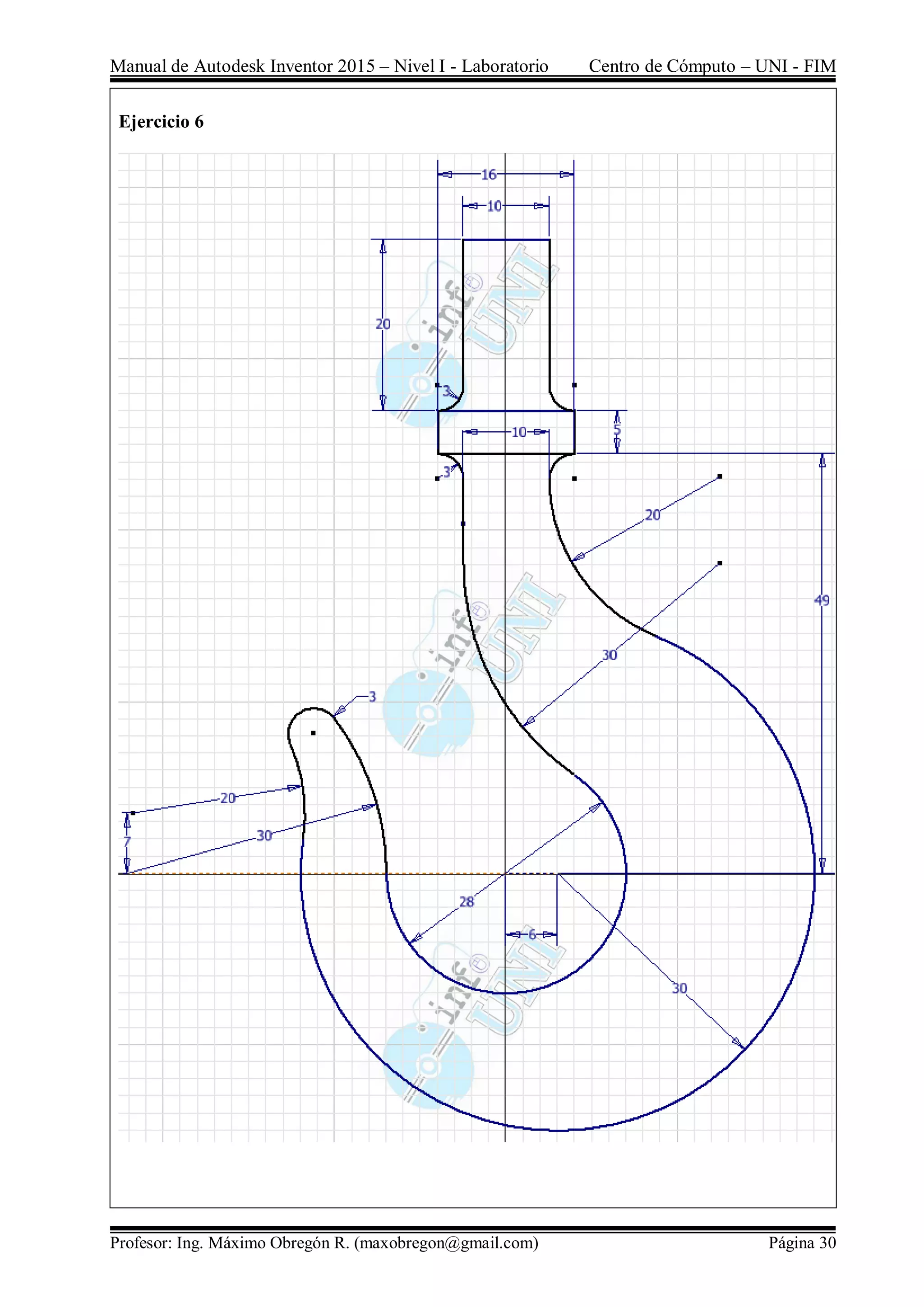

Ejercicio 6

Ejercicio 7

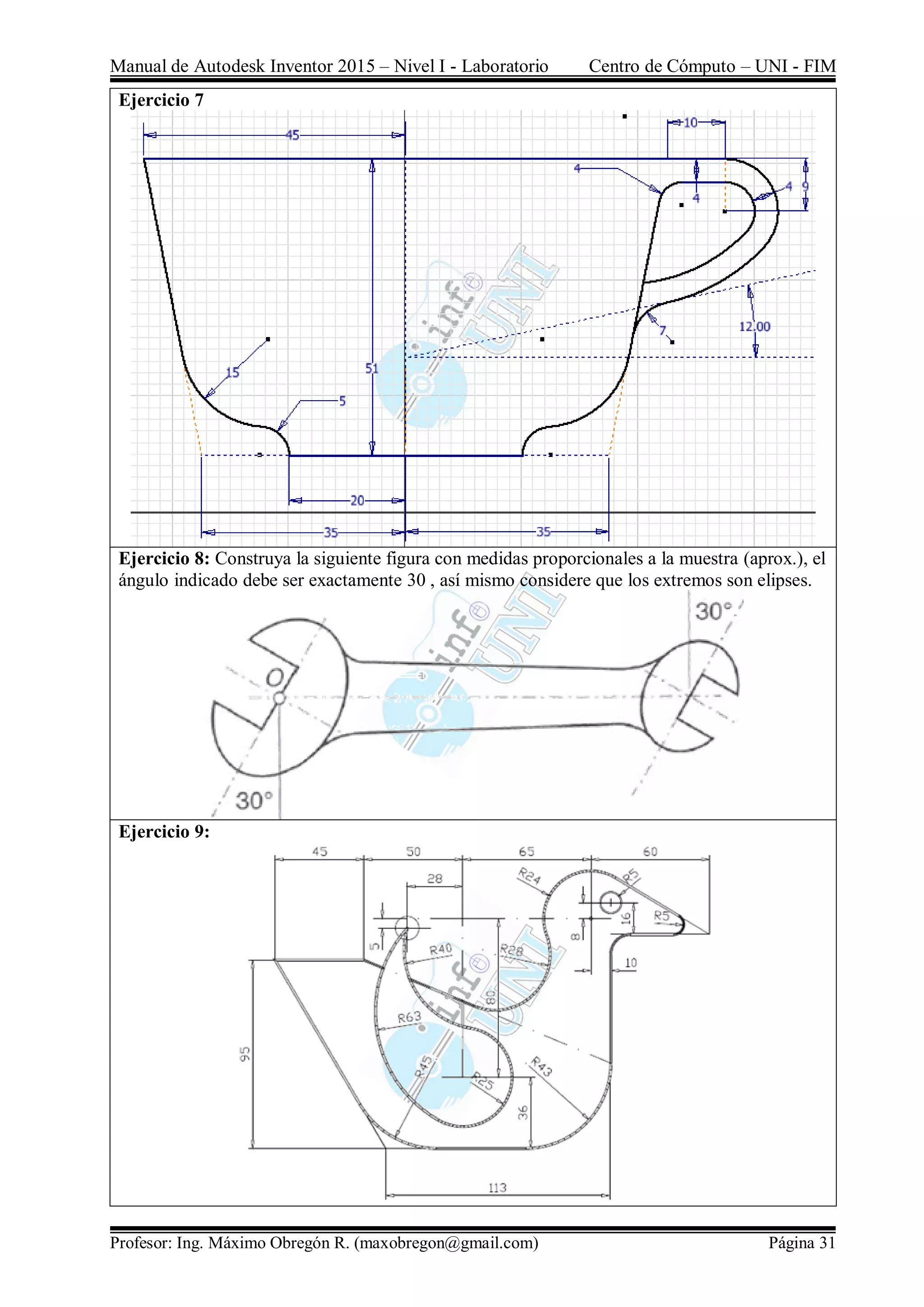

Ejercicio 8: Construya la siguiente figura con medidas proporcionales a la muestra (aprox.), el
ángulo indicado debe ser exactamente 30 , así mismo considere que los extremos son elipses.
Ejercicio 9:

Ejercicio 10:

Ejercicio 11:

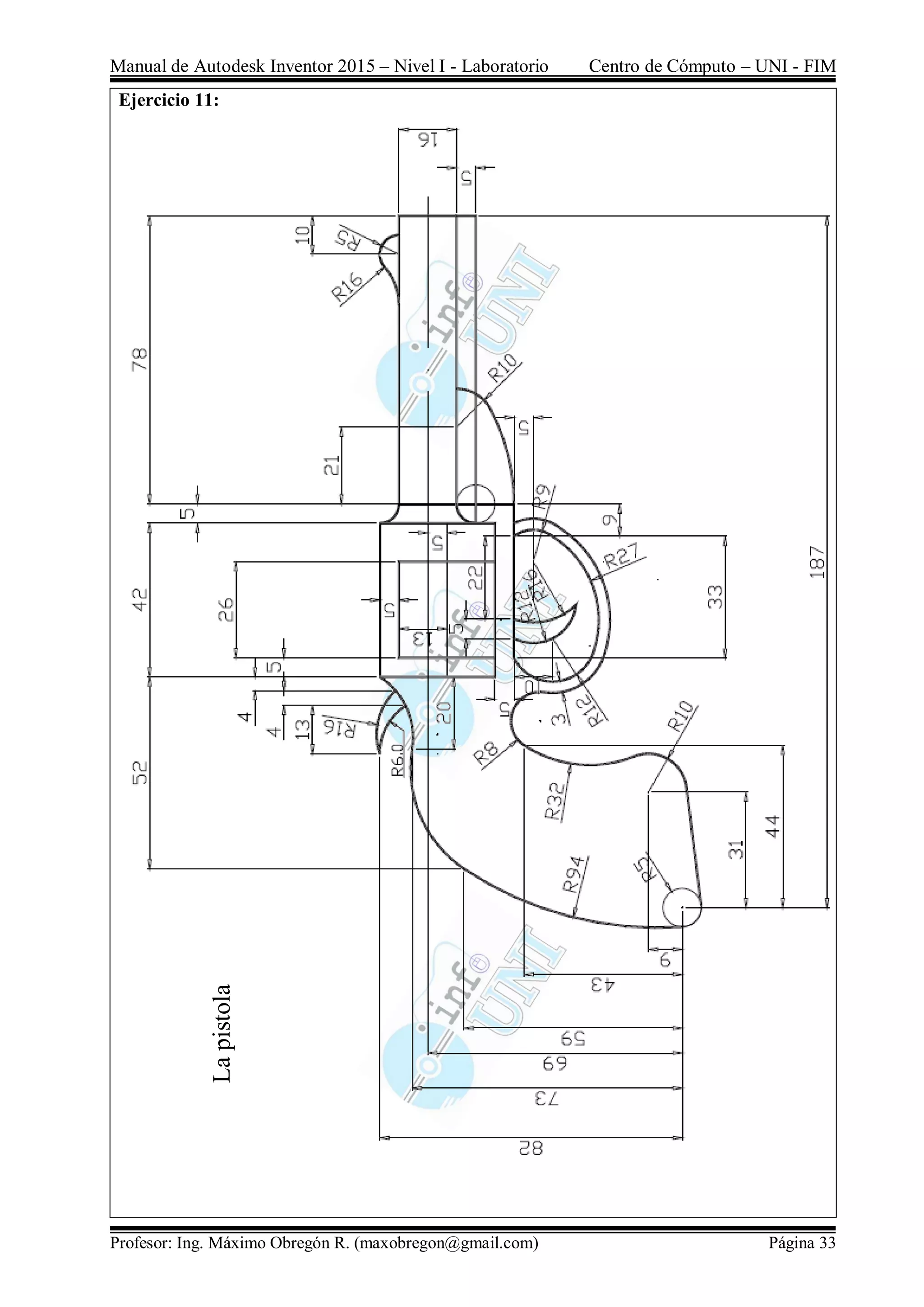

Lapistola

Ejercicio 12:
Latijera

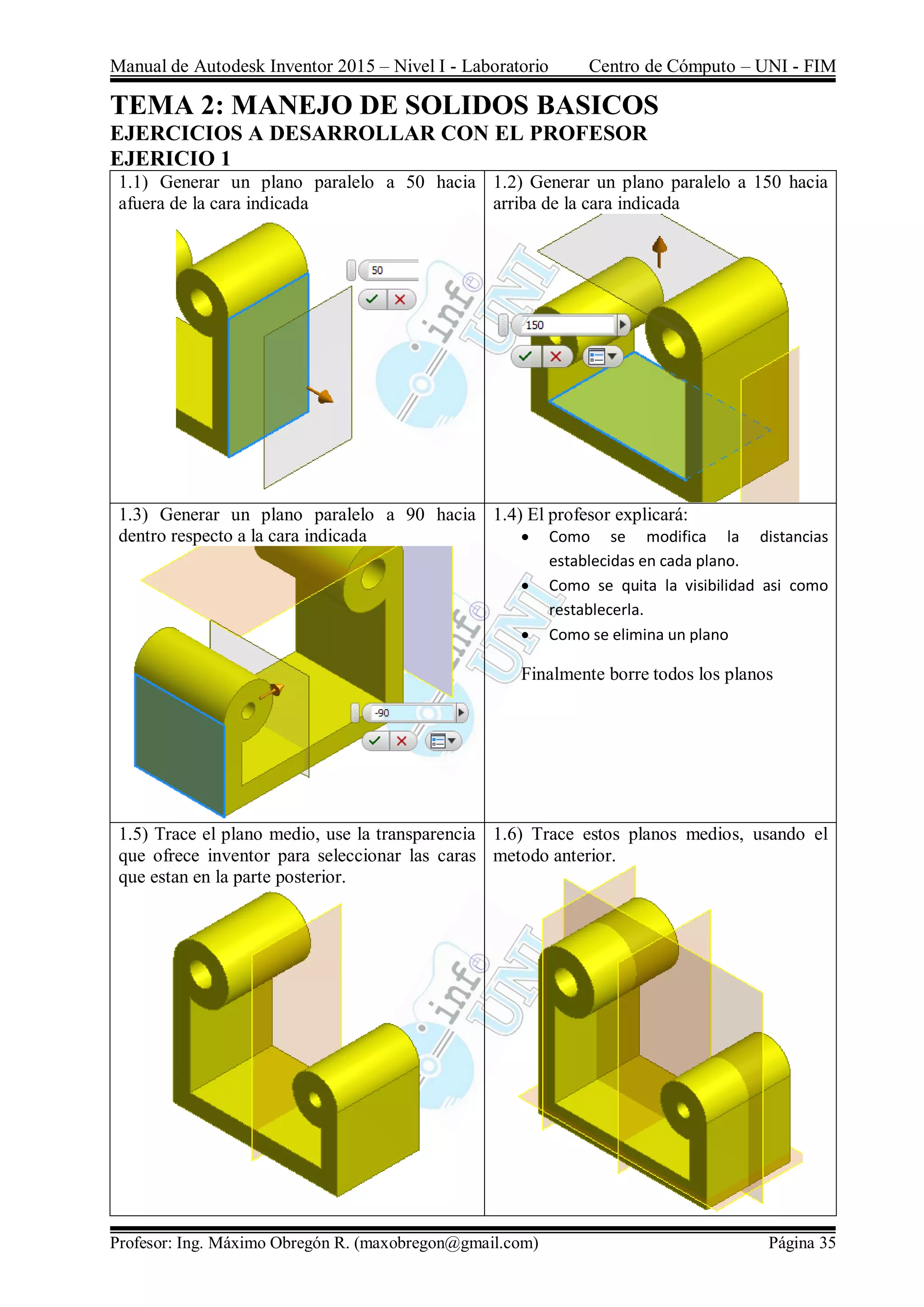

TEMA 2: MANEJO DE SOLIDOS BASICOS
EJERCICIOS A DESARROLLAR CON EL PROFESOR
EJERICIO 1
1.1) Generar un plano paralelo a 50 hacia
afuera de la cara indicada
arriba de la cara indicada
dentro respecto a la cara indicada
1.4) El profesor explicará:
 Como se modifica la distancias
establecidas en cada plano.
 Como se quita la visibilidad asi como
restablecerla.
 Como se elimina un plano
Finalmente borre todos los planos
1.5) Trace el plano medio, use la transparencia
que ofrece inventor para seleccionar las caras
que estan en la parte posterior.
1.6) Trace estos planos medios, usando el
metodo anterior.

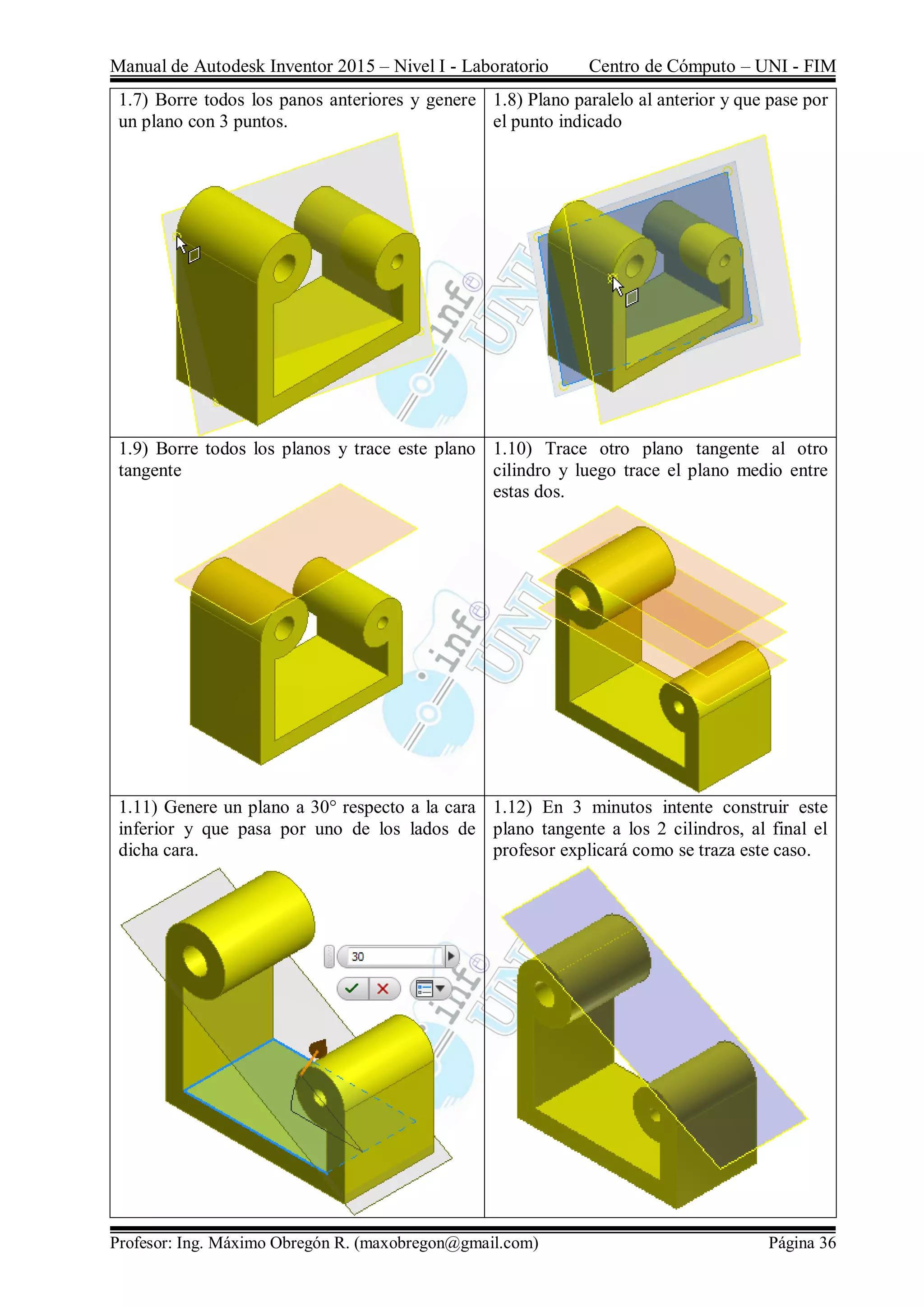

1.7) Borre todos los panos anteriores y genere
un plano con 3 puntos.
1.8) Plano paralelo al anterior y que pase por
el punto indicado
1.9) Borre todos los planos y trace este plano
tangente
1.10) Trace otro plano tangente al otro
cilindro y luego trace el plano medio entre
estas dos.
1.11) Genere un plano a 30° respecto a la cara
inferior y que pasa por uno de los lados de
dicha cara.
1.12) En 3 minutos intente construir este
plano tangente a los 2 cilindros, al final el
profesor explicará como se traza este caso.

1.13) En 3 minutos, trace este plano que es
tangente al cilindro y que tiene un ángulo de
30° respecto a la horizontal.
1.14) En 3 minutos cree este plano que pasa
por los ejes de los cilindros

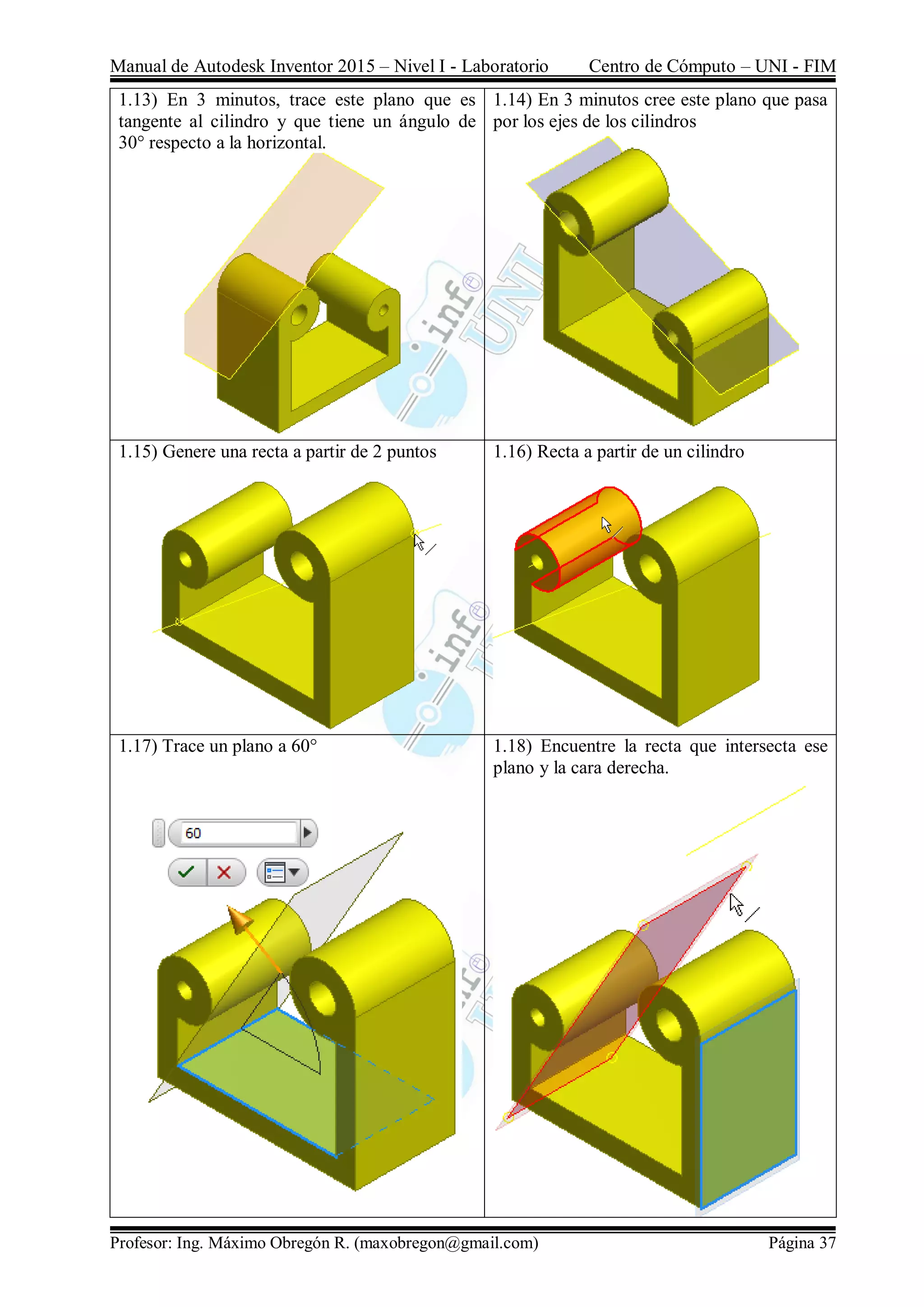

1.15) Genere una recta a partir de 2 puntos 1.16) Recta a partir de un cilindro

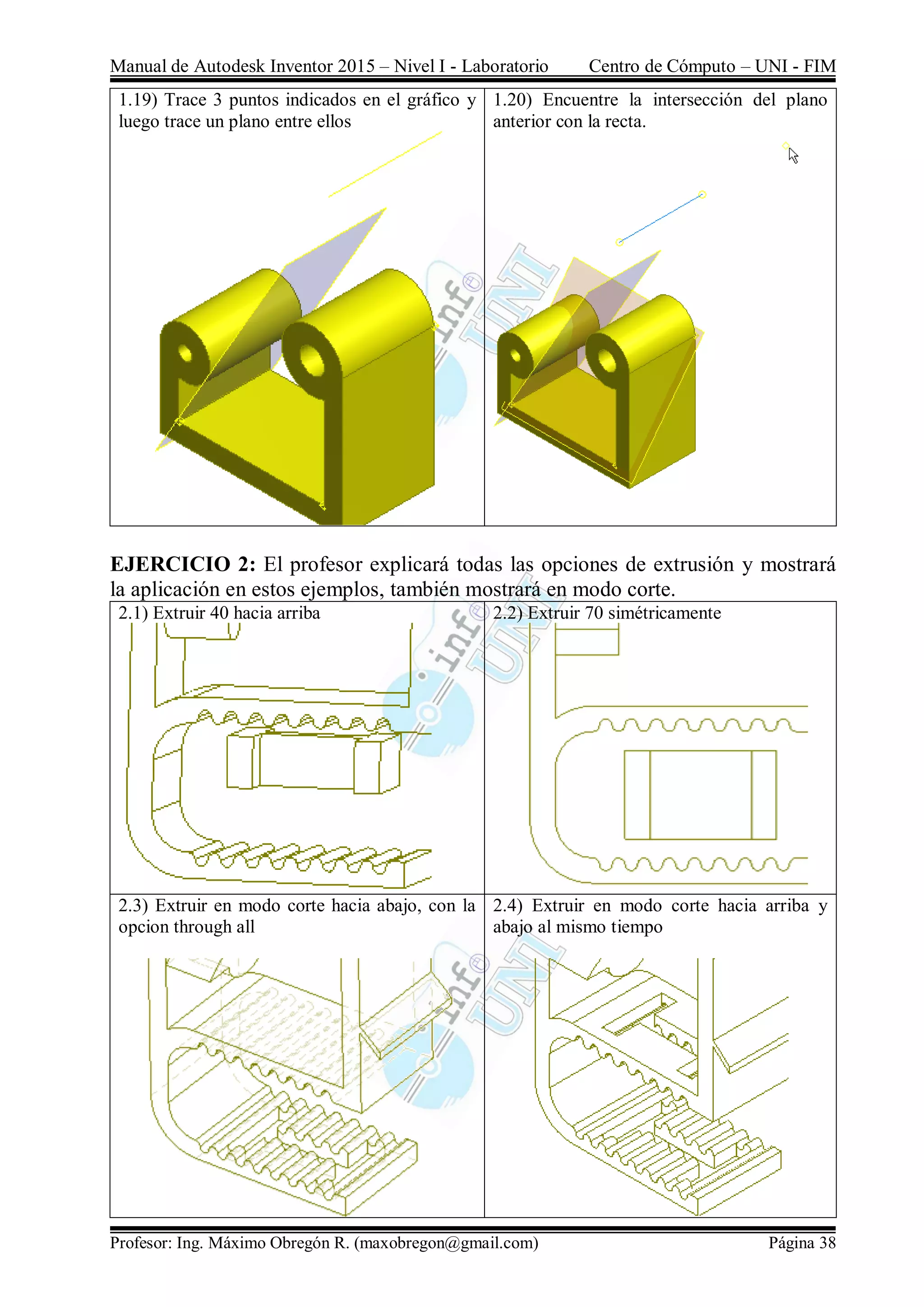

1.17) Trace un plano a 60° 1.18) Encuentre la recta que intersecta ese
plano y la cara derecha.

1.19) Trace 3 puntos indicados en el gráfico y
luego trace un plano entre ellos
1.20) Encuentre la intersección del plano
anterior con la recta.
EJERCICIO 2: El profesor explicará todas las opciones de extrusión y mostrará
la aplicación en estos ejemplos, también mostrará en modo corte.
2.1) Extruir 40 hacia arriba 2.2) Extruir 70 simétricamente
2.3) Extruir en modo corte hacia abajo, con la
opcion through all
2.4) Extruir en modo corte hacia arriba y
abajo al mismo tiempo

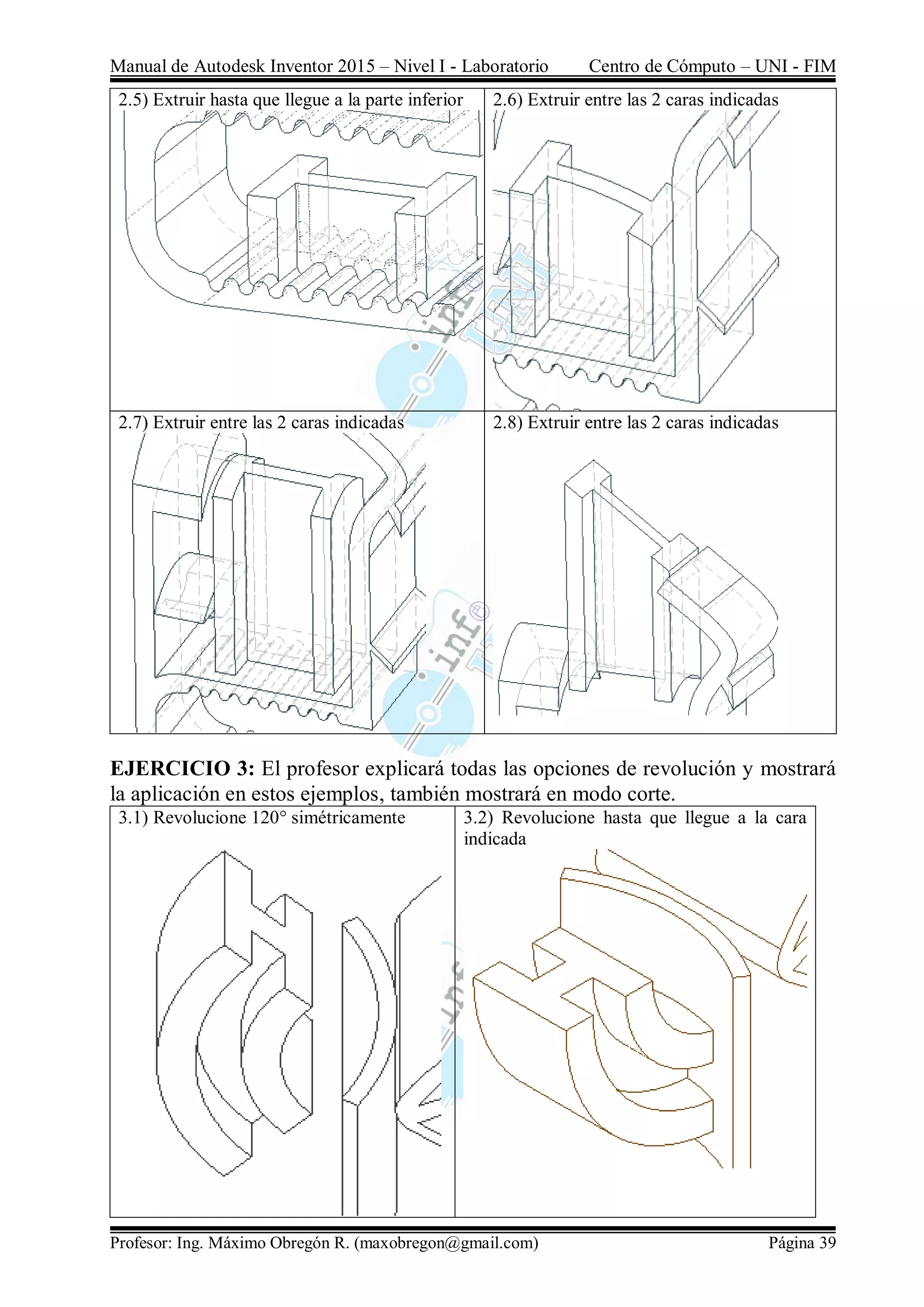

2.5) Extruir hasta que llegue a la parte inferior 2.6) Extruir entre las 2 caras indicadas
2.7) Extruir entre las 2 caras indicadas 2.8) Extruir entre las 2 caras indicadas
EJERCICIO 3: El profesor explicará todas las opciones de revolución y mostrará
la aplicación en estos ejemplos, también mostrará en modo corte.
3.1) Revolucione 120° simétricamente 3.2) Revolucione hasta que llegue a la cara
indicada

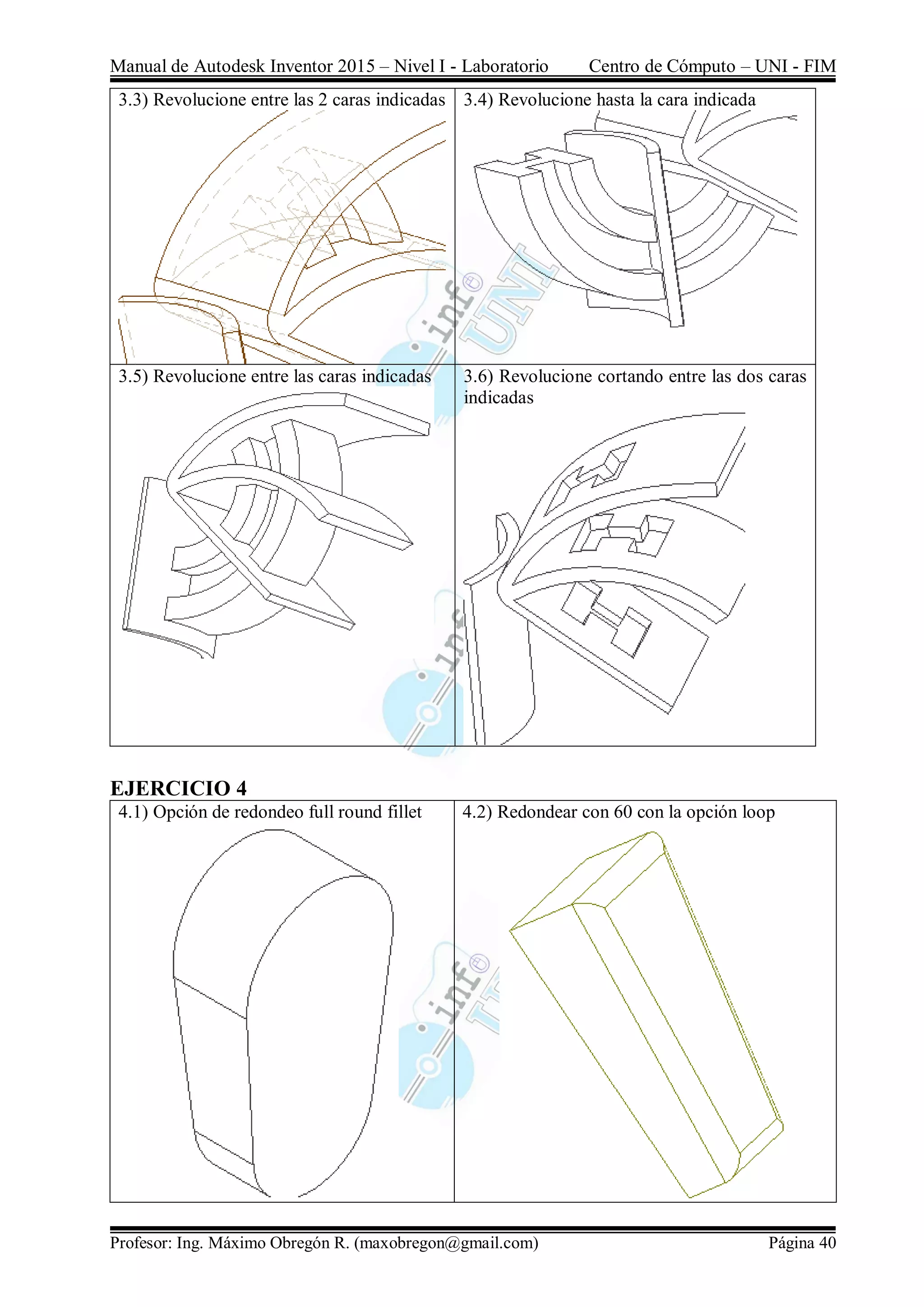

3.3) Revolucione entre las 2 caras indicadas 3.4) Revolucione hasta la cara indicada
3.5) Revolucione entre las caras indicadas 3.6) Revolucione cortando entre las dos caras
indicadas
EJERCICIO 4
4.1) Opción de redondeo full round fillet 4.2) Redondear con 60 con la opción loop

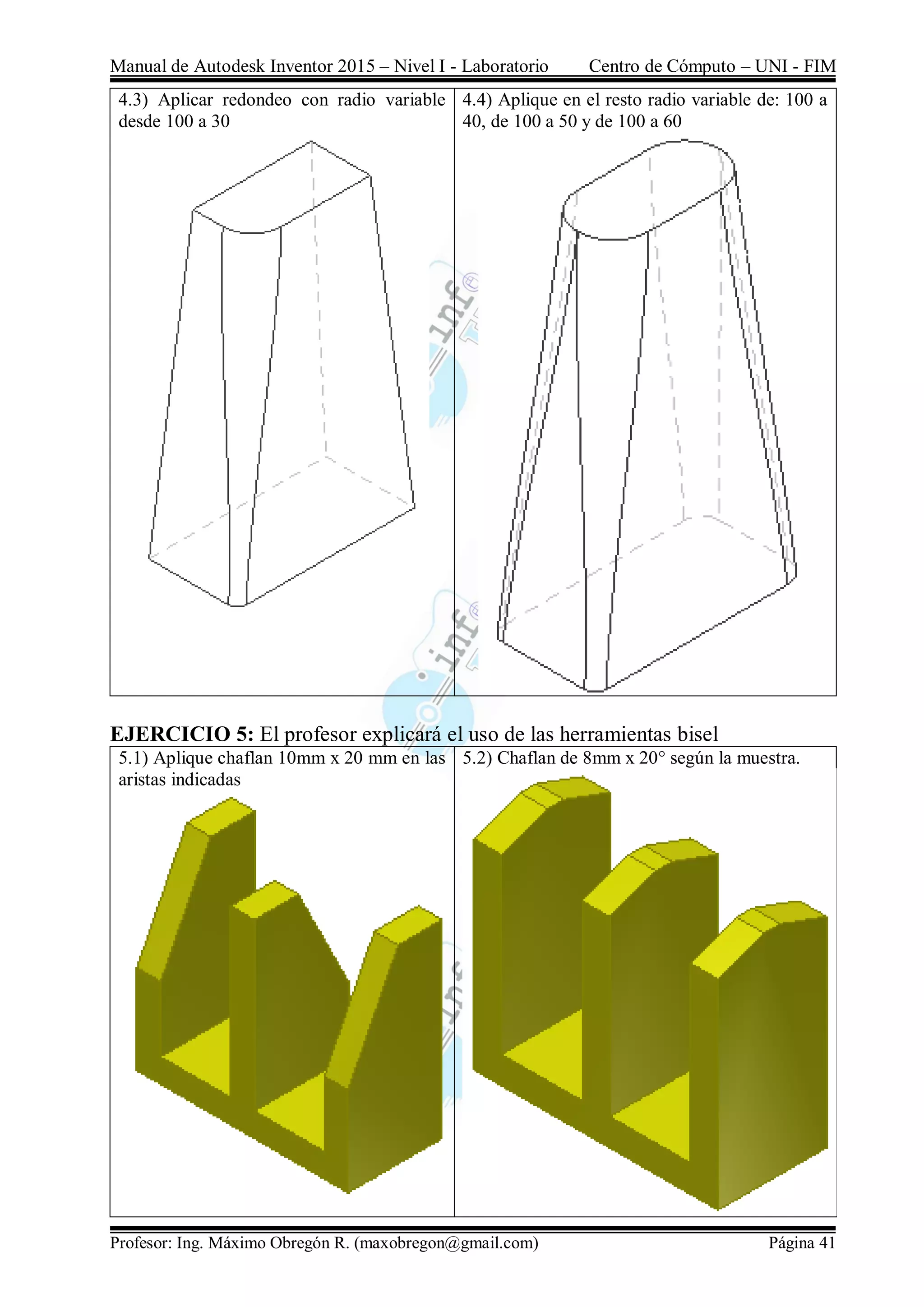

4.3) Aplicar redondeo con radio variable
desde 100 a 30
4.4) Aplique en el resto radio variable de: 100 a
40, de 100 a 50 y de 100 a 60
EJERCICIO 5: El profesor explicará el uso de las herramientas bisel
5.1) Aplique chaflan 10mm x 20 mm en las
aristas indicadas
5.2) Chaflan de 8mm x 20° según la muestra.

EJERCICIO 6: El profesor explicará el uso de las herramientas Agujero
6.1) Con opcion linear, ubicación 15x30

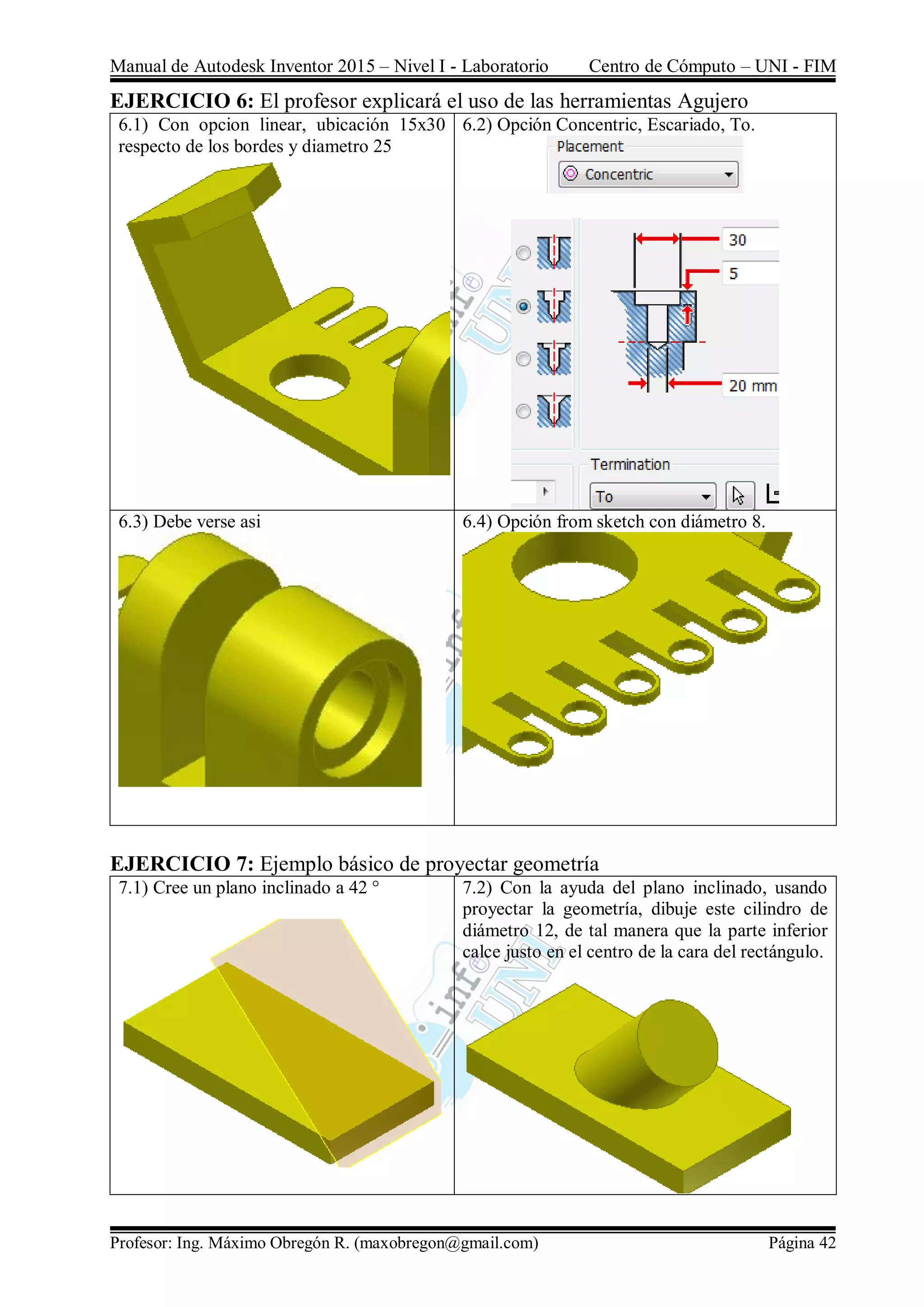

respecto de los bordes y diametro 25
6.2) Opción Concentric, Escariado, To.
6.3) Debe verse asi 6.4) Opción from sketch con diámetro 8.
EJERCICIO 7: Ejemplo básico de proyectar geometría
7.1) Cree un plano inclinado a 42 ° 7.2) Con la ayuda del plano inclinado, usando
proyectar la geometría, dibuje este cilindro de
diámetro 12, de tal manera que la parte inferior
calce justo en el centro de la cara del rectángulo.

7.3) Use otra vez, use la herramienta
proyectar la geometría adecuadamente para
obtener la siguiente muestra.

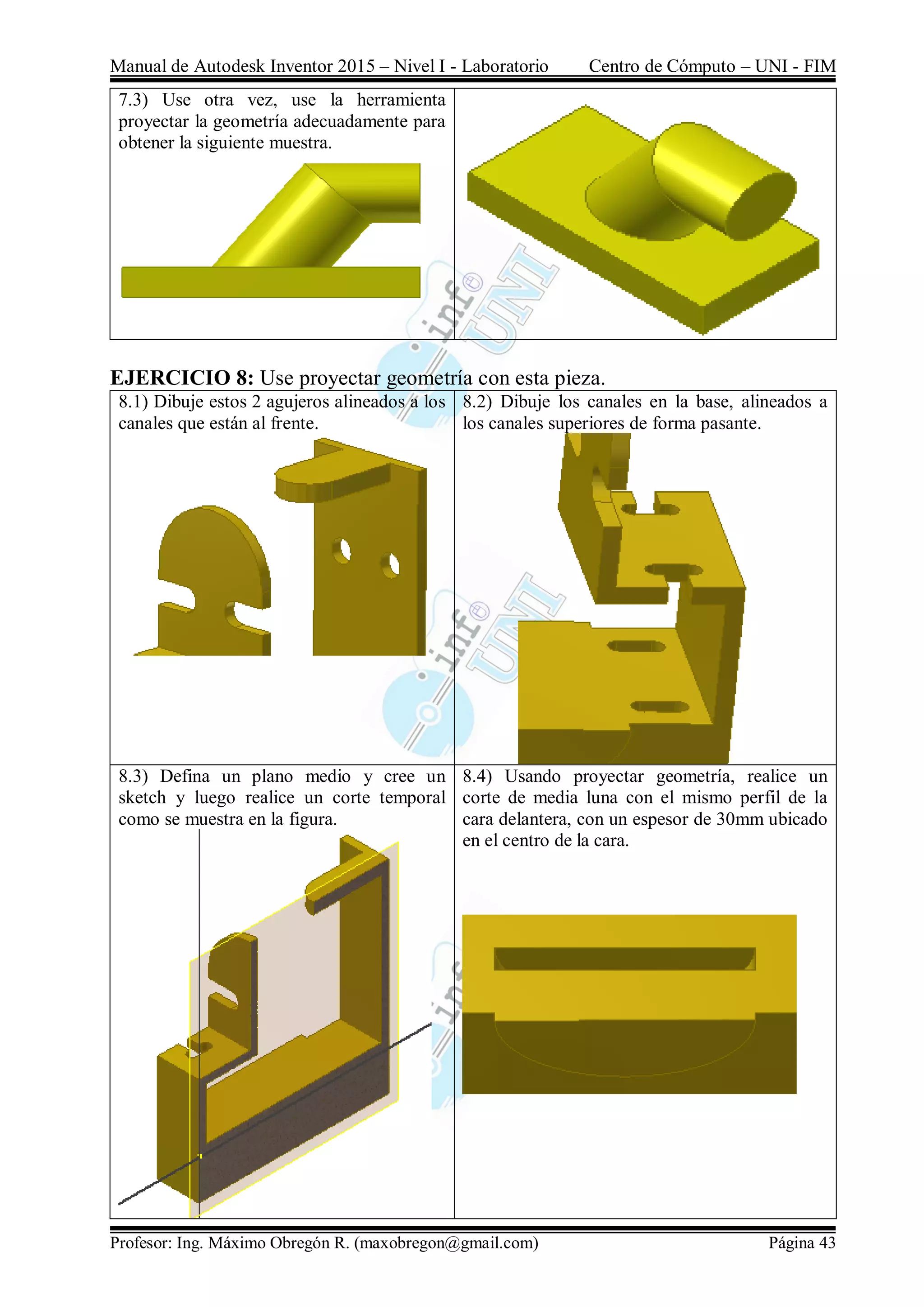

EJERCICIO 8: Use proyectar geometría con esta pieza.
8.1) Dibuje estos 2 agujeros alineados a los
canales que están al frente.
8.2) Dibuje los canales en la base, alineados a
los canales superiores de forma pasante.
8.3) Defina un plano medio y cree un
sketch y luego realice un corte temporal
como se muestra en la figura.
8.4) Usando proyectar geometría, realice un
corte de media luna con el mismo perfil de la
cara delantera, con un espesor de 30mm ubicado
en el centro de la cara.

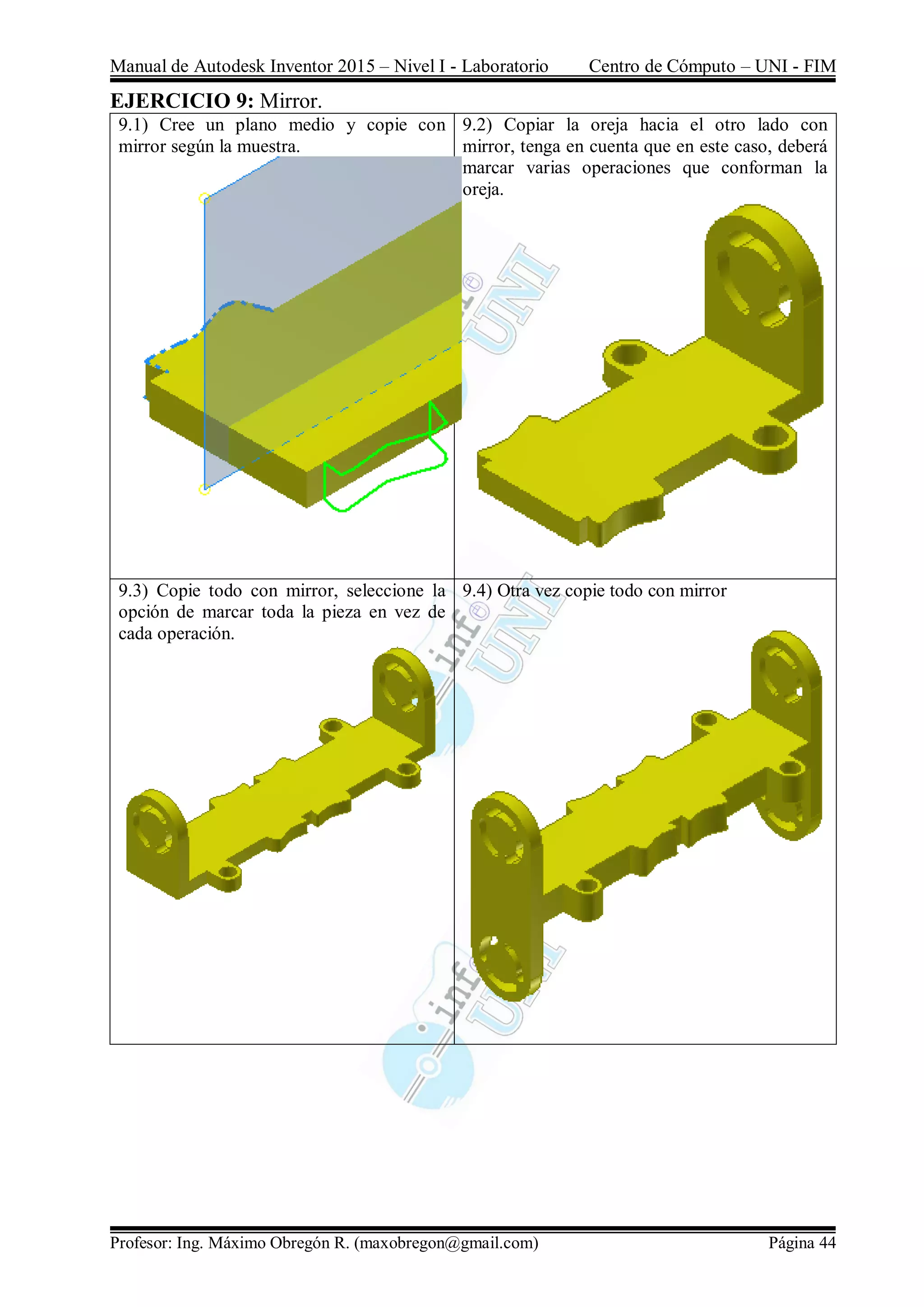

EJERCICIO 9: Mirror.
9.1) Cree un plano medio y copie con
mirror según la muestra.
9.2) Copiar la oreja hacia el otro lado con
mirror, tenga en cuenta que en este caso, deberá
marcar varias operaciones que conforman la
oreja.
9.3) Copie todo con mirror, seleccione la
opción de marcar toda la pieza en vez de
cada operación.
9.4) Otra vez copie todo con mirror

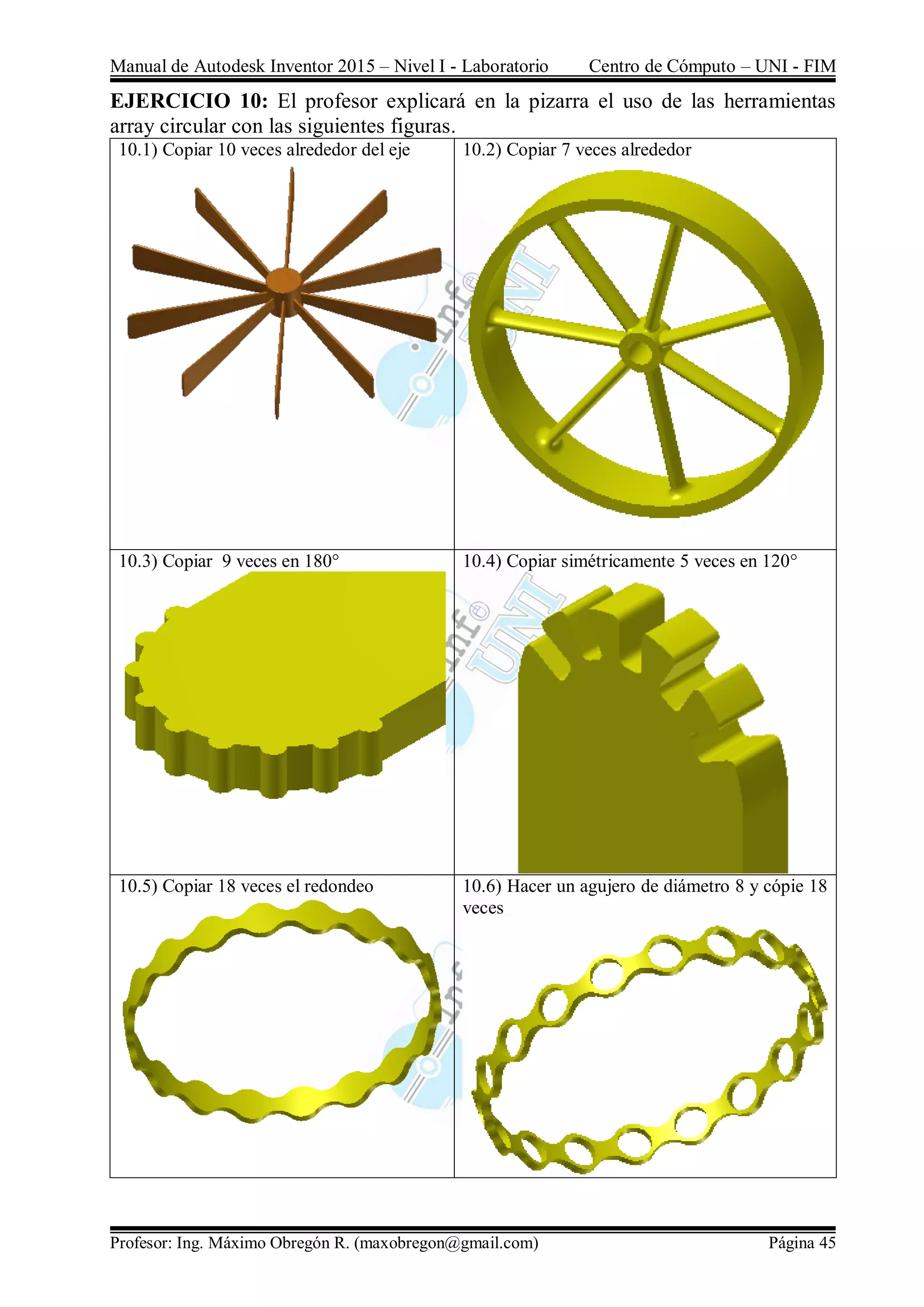

EJERCICIO 10: El profesor explicará en la pizarra el uso de las herramientas
array circular con las siguientes figuras.
10.1) Copiar 10 veces alrededor del eje 10.2) Copiar 7 veces alrededor
10.3) Copiar 9 veces en 180° 10.4) Copiar simétricamente 5 veces en 120°
10.5) Copiar 18 veces el redondeo 10.6) Hacer un agujero de diámetro 8 y cópie 18
veces

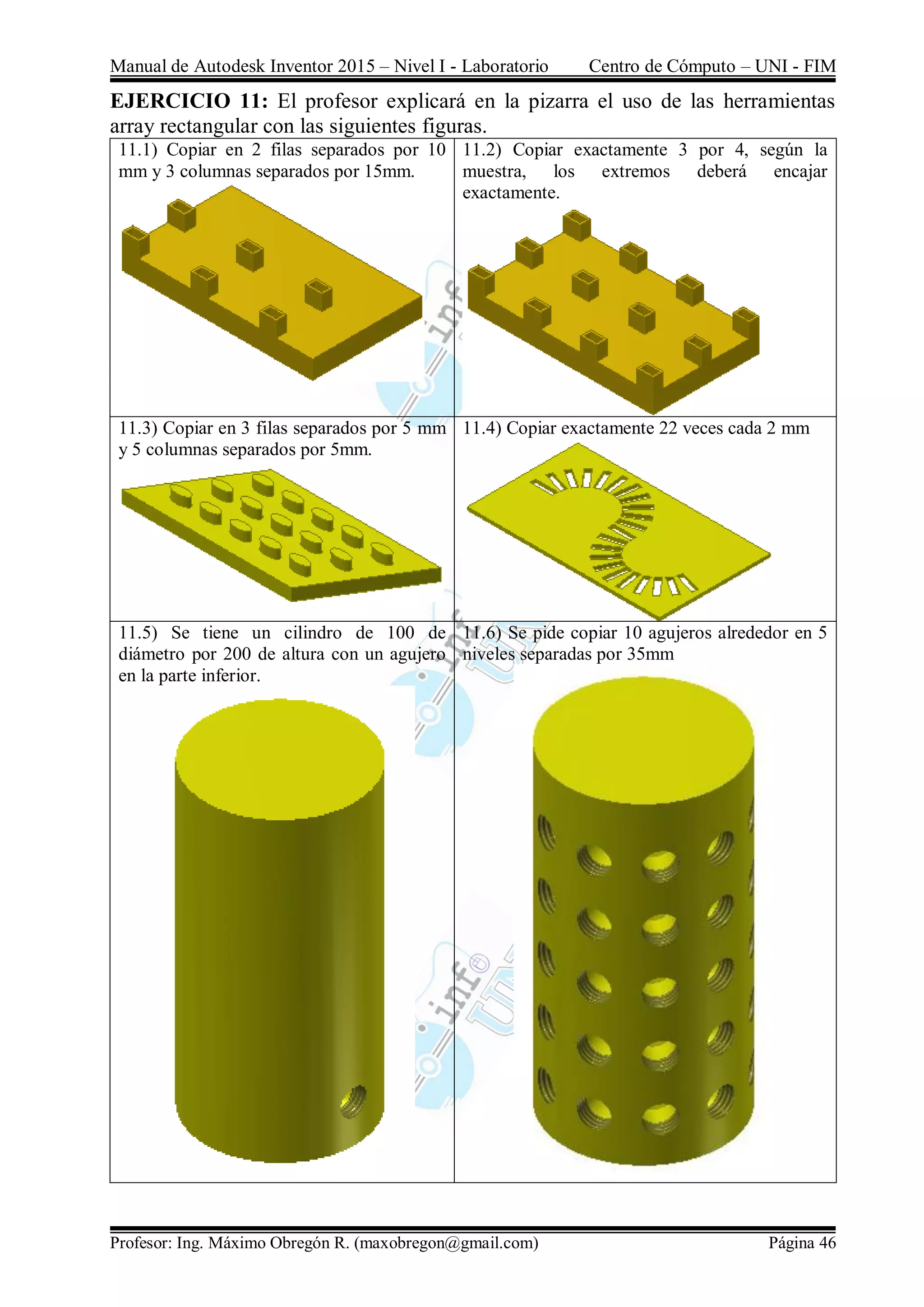

EJERCICIO 11: El profesor explicará en la pizarra el uso de las herramientas
array rectangular con las siguientes figuras.
11.1) Copiar en 2 filas separados por 10
mm y 3 columnas separados por 15mm.
11.2) Copiar exactamente 3 por 4, según la
muestra, los extremos deberá encajar
exactamente.
11.3) Copiar en 3 filas separados por 5 mm
y 5 columnas separados por 5mm.
11.4) Copiar exactamente 22 veces cada 2 mm
11.5) Se tiene un cilindro de 100 de
diámetro por 200 de altura con un agujero
en la parte inferior.
11.6) Se pide copiar 10 agujeros alrededor en 5
niveles separadas por 35mm

EJERCICIOS GUIADOS

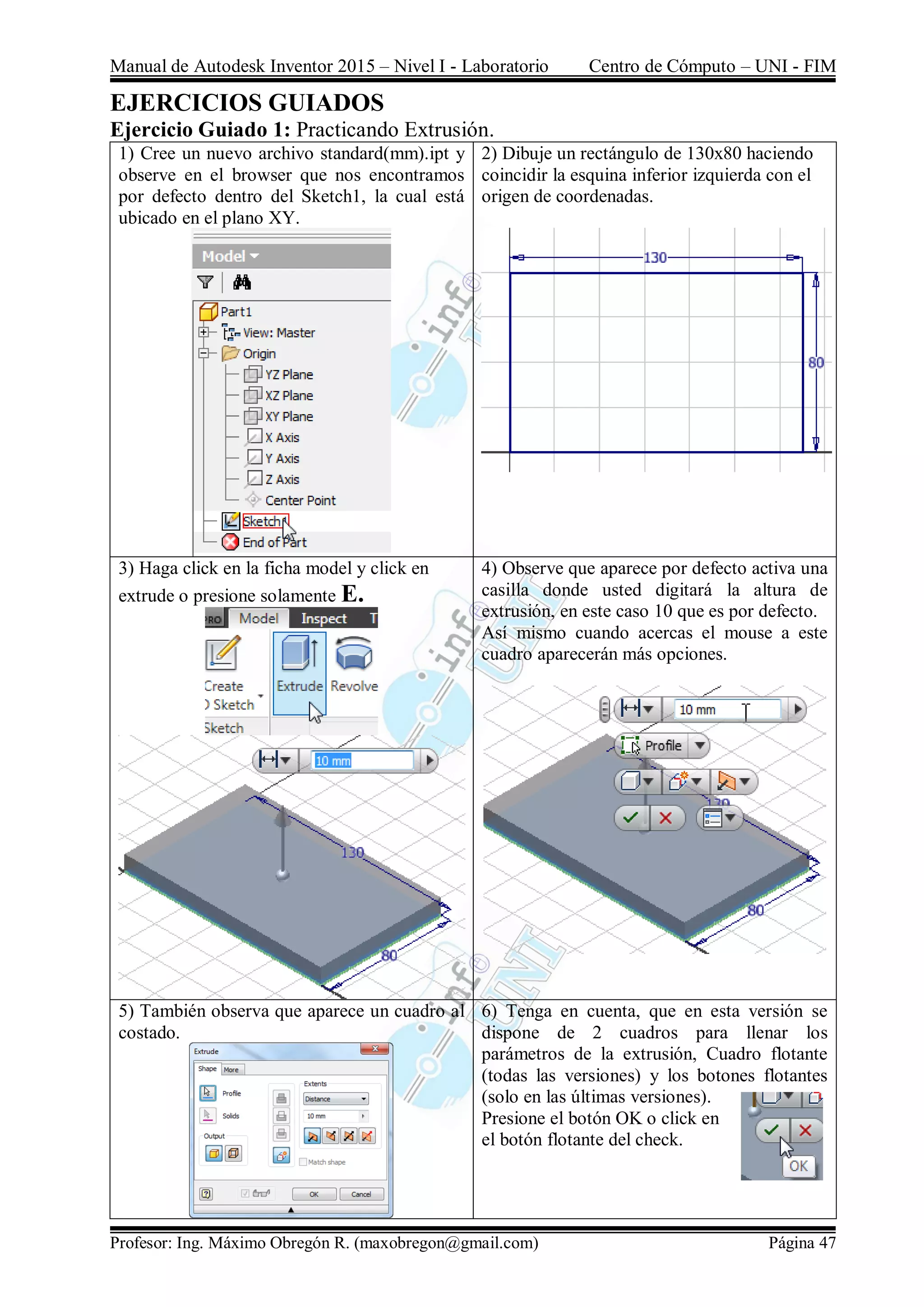

Ejercicio Guiado 1: Practicando Extrusión.
1) Cree un nuevo archivo standard(mm).ipt y
observe en el browser que nos encontramos
por defecto dentro del Sketch1, la cual está
ubicado en el plano XY.
2) Dibuje un rectángulo de 130x80 haciendo
coincidir la esquina inferior izquierda con el
3) Haga click en la ficha model y click en
extrude o presione solamente E.
4) Observe que aparece por defecto activa una
casilla donde usted digitará la altura de
extrusión, en este caso 10 que es por defecto.
Así mismo cuando acercas el mouse a este
cuadro aparecerán más opciones.
5) También observa que aparece un cuadro al
costado.
6) Tenga en cuenta, que en esta versión se
dispone de 2 cuadros para llenar los
parámetros de la extrusión, Cuadro flotante
(todas las versiones) y los botones flotantes
(solo en las últimas versiones).
Presione el botón OK o click en
el botón flotante del check.

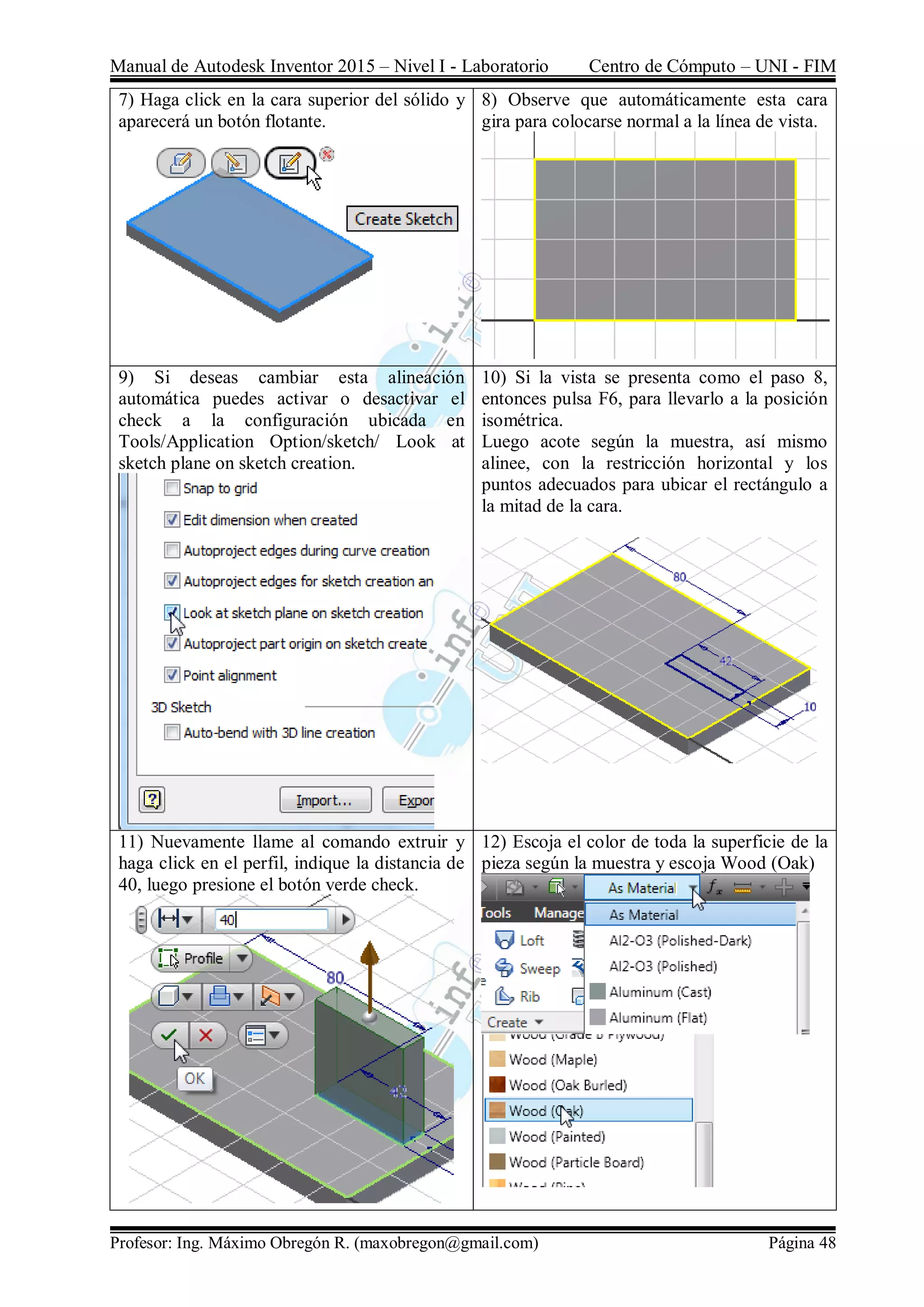

7) Haga click en la cara superior del sólido y
aparecerá un botón flotante.
8) Observe que automáticamente esta cara
gira para colocarse normal a la línea de vista.
9) Si deseas cambiar esta alineación
automática puedes activar o desactivar el
check a la configuración ubicada en
Tools/Application Option/sketch/ Look at
sketch plane on sketch creation.
10) Si la vista se presenta como el paso 8,
entonces pulsa F6, para llevarlo a la posición
isométrica.
Luego acote según la muestra, así mismo
alinee, con la restricción horizontal y los
puntos adecuados para ubicar el rectángulo a
la mitad de la cara.
11) Nuevamente llame al comando extruir y
haga click en el perfil, indique la distancia de
40, luego presione el botón verde check.
12) Escoja el color de toda la superficie de la
pieza según la muestra y escoja Wood (Oak)

13) Haga click en la
esquina indicada del cubo
y observa que te
presentará la otra posición
isométrica.

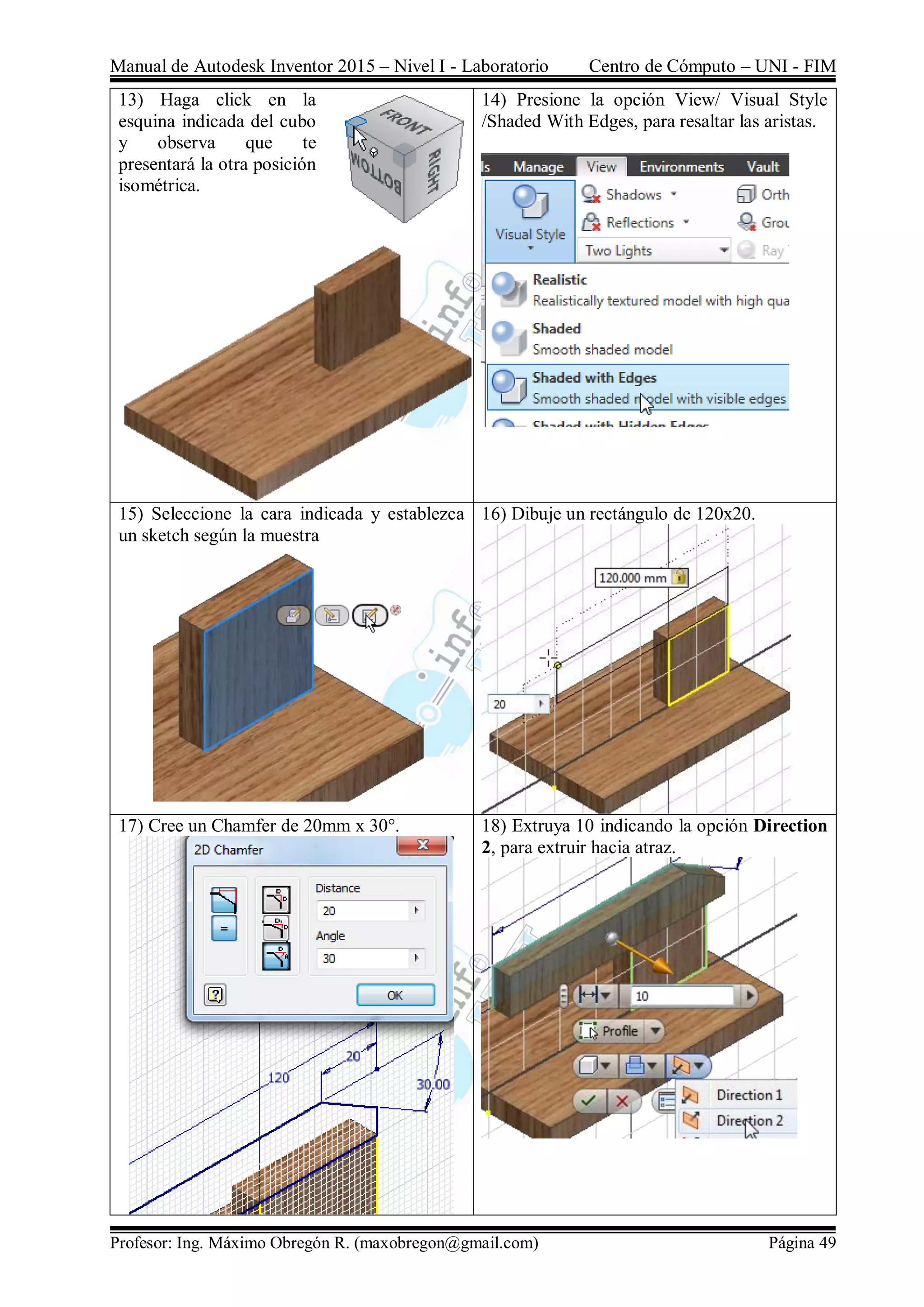

14) Presione la opción View/ Visual Style
/Shaded With Edges, para resaltar las aristas.
15) Seleccione la cara indicada y establezca
un sketch según la muestra
16) Dibuje un rectángulo de 120x20.
17) Cree un Chamfer de 20mm x 30°. 18) Extruya 10 indicando la opción Direction
2, para extruir hacia atraz.

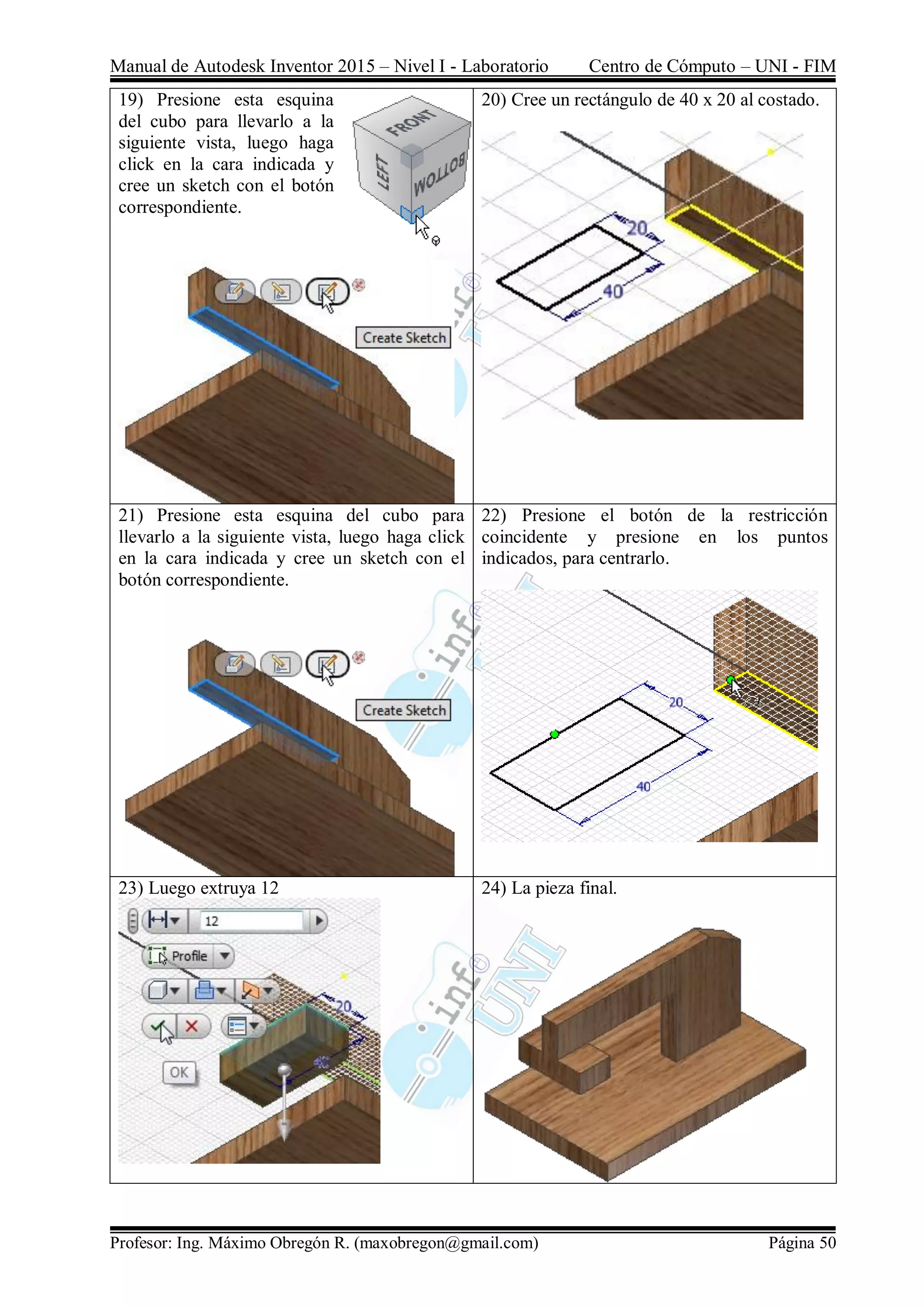

19) Presione esta esquina
del cubo para llevarlo a la
siguiente vista, luego haga
click en la cara indicada y
cree un sketch con el botón
correspondiente.
20) Cree un rectángulo de 40 x 20 al costado.
21) Presione esta esquina del cubo para
llevarlo a la siguiente vista, luego haga click
en la cara indicada y cree un sketch con el
botón correspondiente.
22) Presione el botón de la restricción
coincidente y presione en los puntos
indicados, para centrarlo.
23) Luego extruya 12 24) La pieza final.

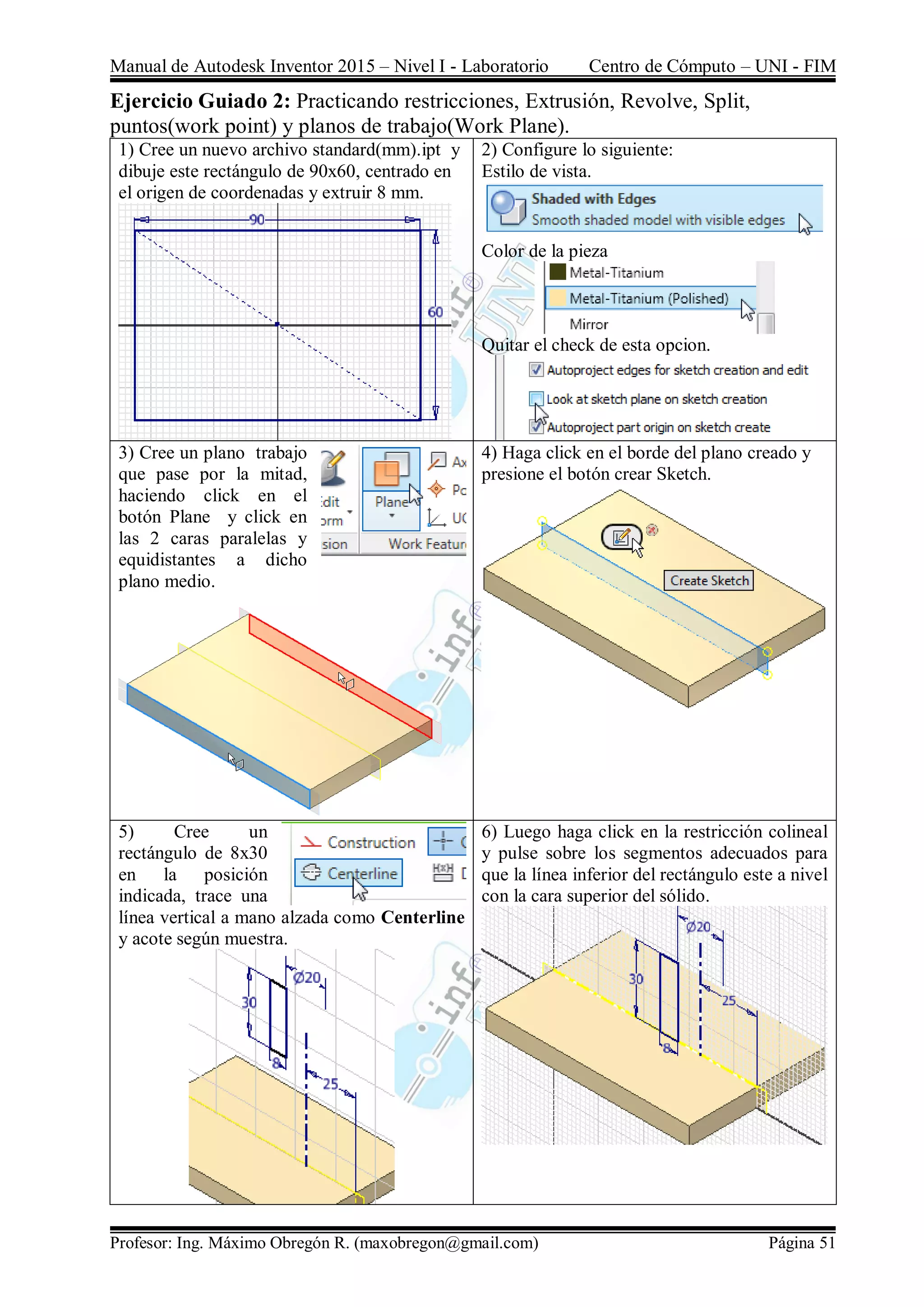

Ejercicio Guiado 2: Practicando restricciones, Extrusión, Revolve, Split,
puntos(work point) y planos de trabajo(Work Plane).
dibuje este rectángulo de 90x60, centrado en
el origen de coordenadas y extruir 8 mm.
2) Configure lo siguiente:
Estilo de vista.
Color de la pieza
Quitar el check de esta opcion.
3) Cree un plano trabajo
que pase por la mitad,
haciendo click en el
botón Plane y click en
las 2 caras paralelas y
equidistantes a dicho
plano medio.
4) Haga click en el borde del plano creado y
presione el botón crear Sketch.
5) Cree un
rectángulo de 8x30
en la posición
indicada, trace una
línea vertical a mano alzada como Centerline
y acote según muestra.
6) Luego haga click en la restricción colineal
y pulse sobre los segmentos adecuados para
que la línea inferior del rectángulo este a nivel
con la cara superior del sólido.

7) Haga click en Revolve o presione
R para revolucionar alrededor del eje
mostrado, luego presione enter.

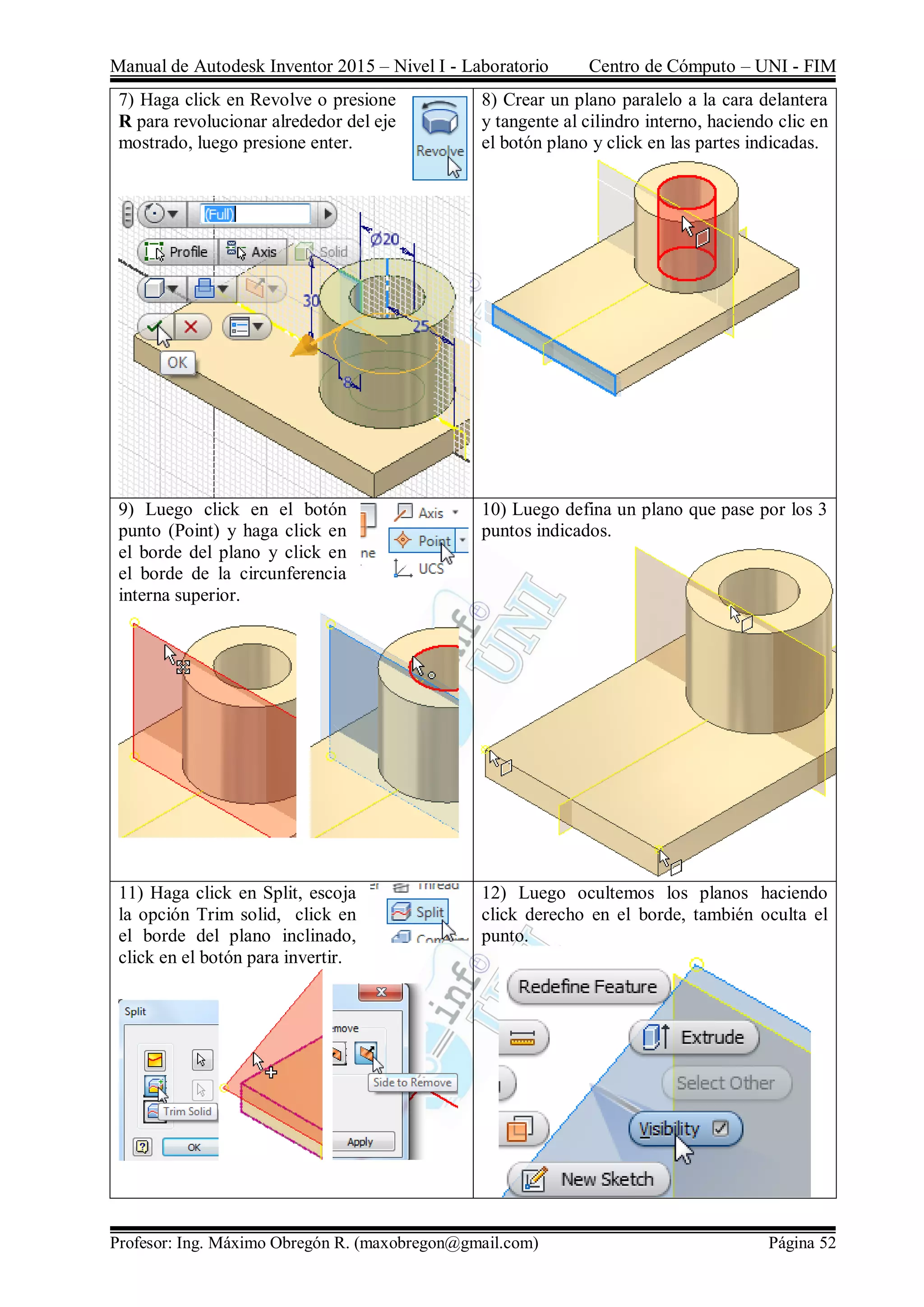

8) Crear un plano paralelo a la cara delantera
y tangente al cilindro interno, haciendo clic en
el botón plano y click en las partes indicadas.
9) Luego click en el botón
punto (Point) y haga click en
el borde del plano y click en
el borde de la circunferencia
interna superior.
10) Luego defina un plano que pase por los 3
puntos indicados.
11) Haga click en Split, escoja
la opción Trim solid, click en
el borde del plano inclinado,
click en el botón para invertir.
12) Luego ocultemos los planos haciendo
click derecho en el borde, también oculta el
punto.

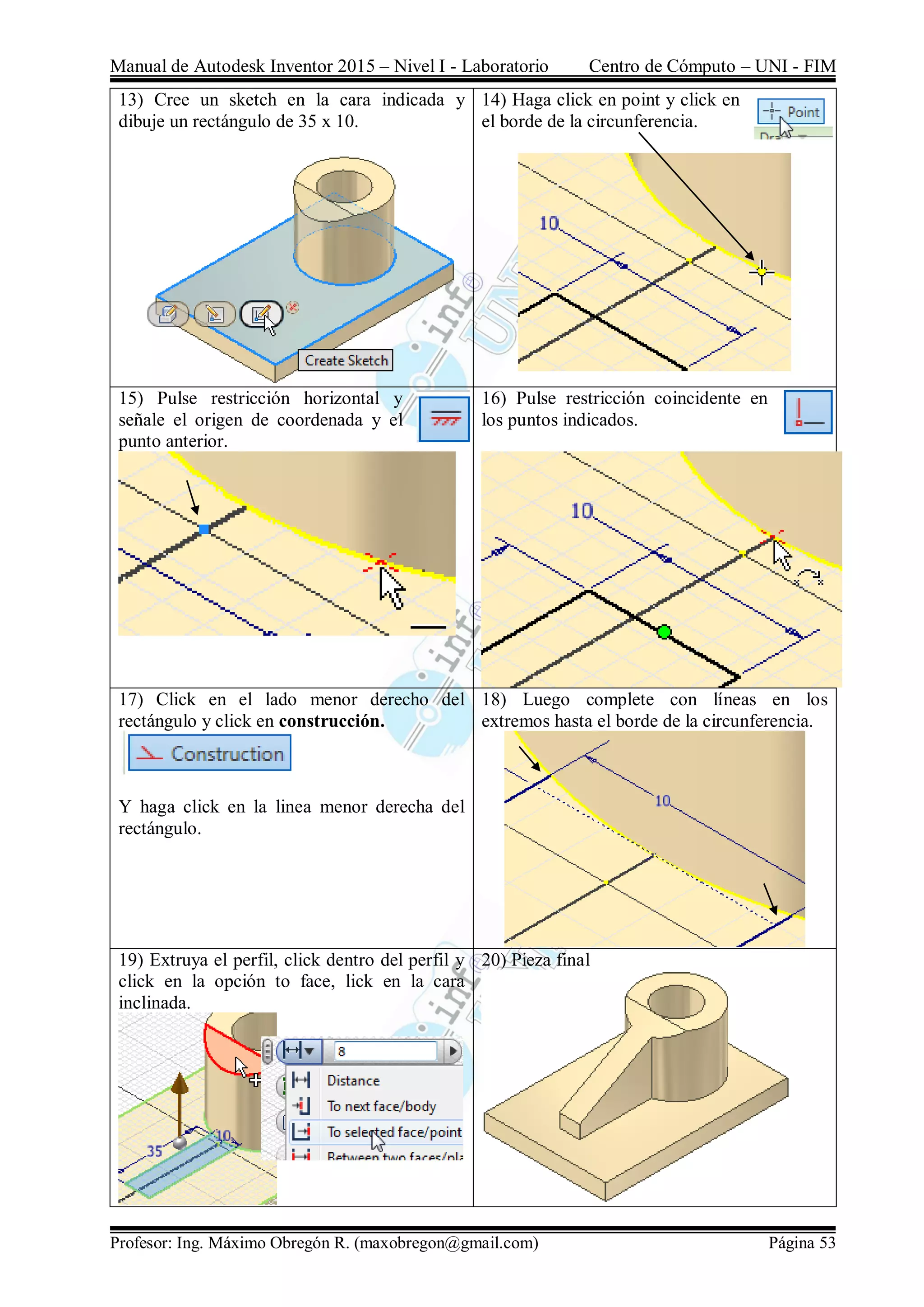

13) Cree un sketch en la cara indicada y
dibuje un rectángulo de 35 x 10.
14) Haga click en point y click en
el borde de la circunferencia.
15) Pulse restricción horizontal y
señale el origen de coordenada y el
punto anterior.
16) Pulse restricción coincidente en
los puntos indicados.
17) Click en el lado menor derecho del
rectángulo y click en construcción.
Y haga click en la linea menor derecha del
rectángulo.
18) Luego complete con líneas en los
extremos hasta el borde de la circunferencia.
19) Extruya el perfil, click dentro del perfil y
click en la opción to face, lick en la cara
inclinada.
20) Pieza final

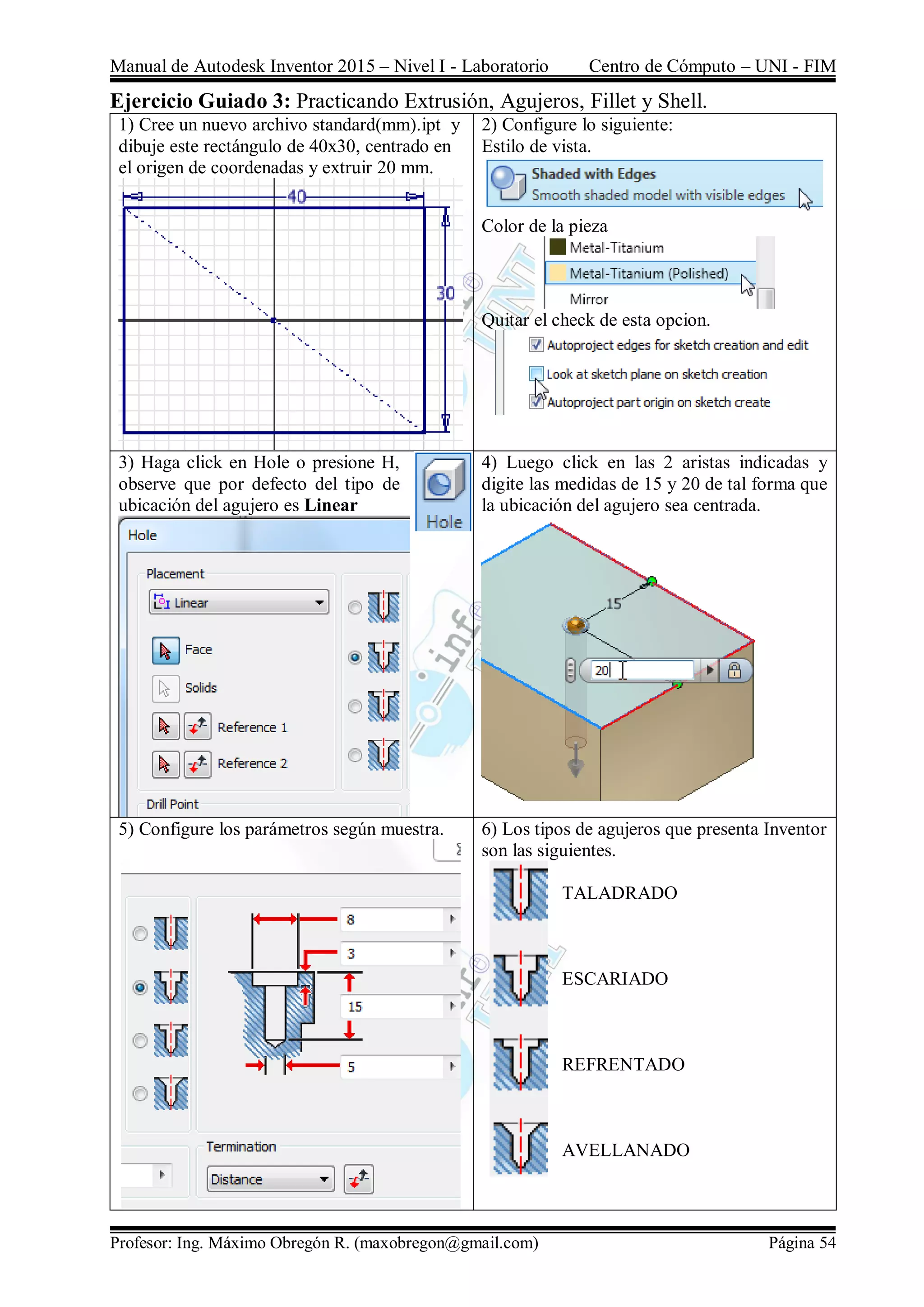

Ejercicio Guiado 3: Practicando Extrusión, Agujeros, Fillet y Shell.
dibuje este rectángulo de 40x30, centrado en
el origen de coordenadas y extruir 20 mm.
2) Configure lo siguiente:
Estilo de vista.
Color de la pieza
Quitar el check de esta opcion.
3) Haga click en Hole o presione H,
observe que por defecto del tipo de
ubicación del agujero es Linear
4) Luego click en las 2 aristas indicadas y
digite las medidas de 15 y 20 de tal forma que
la ubicación del agujero sea centrada.
5) Configure los parámetros según muestra. 6) Los tipos de agujeros que presenta Inventor
son las siguientes.
TALADRADO
ESCARIADO
REFRENTADO
AVELLANADO

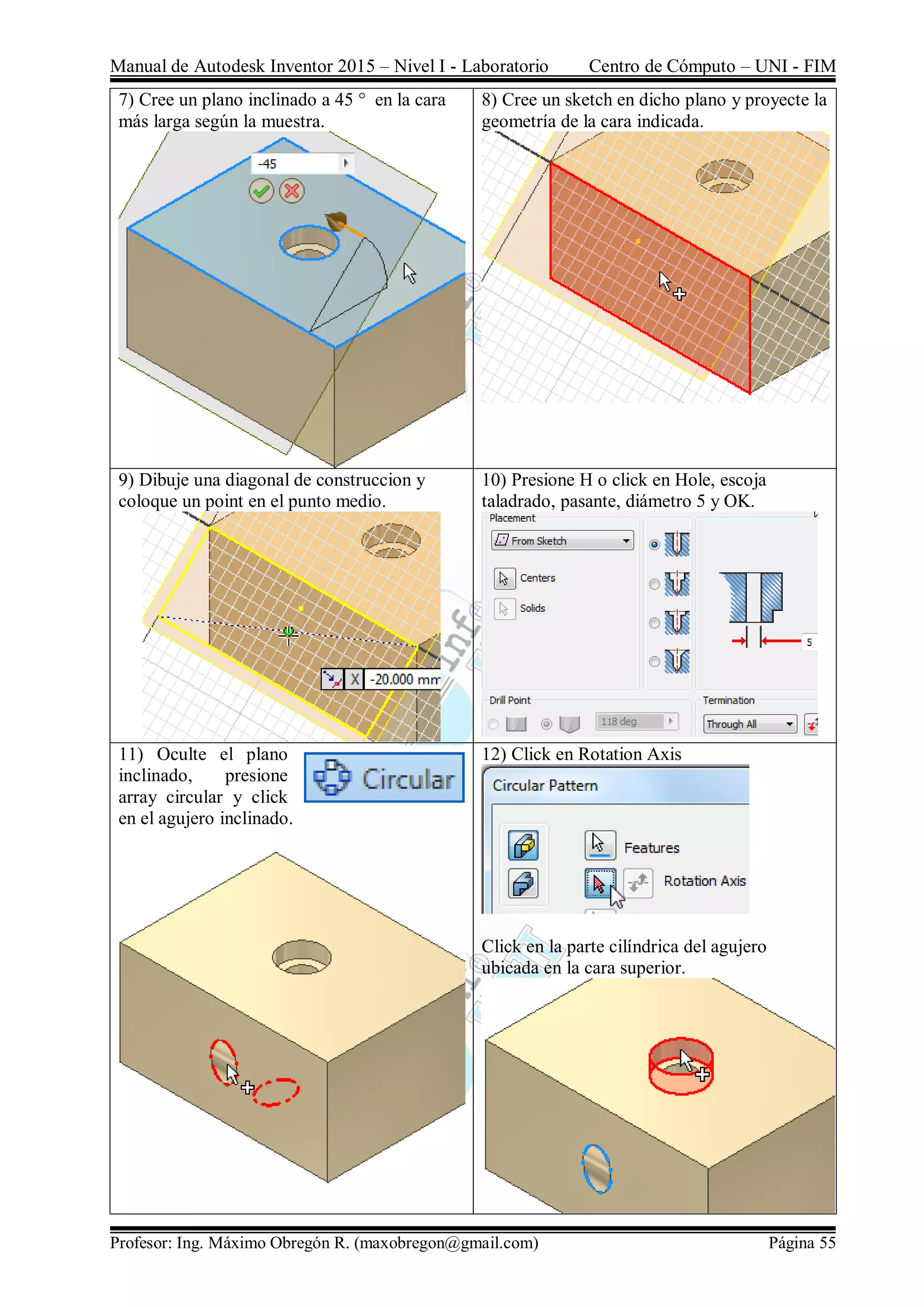

7) Cree un plano inclinado a 45 ° en la cara
más larga según la muestra.
8) Cree un sketch en dicho plano y proyecte la
geometría de la cara indicada.
9) Dibuje una diagonal de construccion y
coloque un point en el punto medio.
10) Presione H o click en Hole, escoja
taladrado, pasante, diámetro 5 y OK.
11) Oculte el plano
inclinado, presione
array circular y click
en el agujero inclinado.
12) Click en Rotation Axis
Click en la parte cilíndrica del agujero
ubicada en la cara superior.

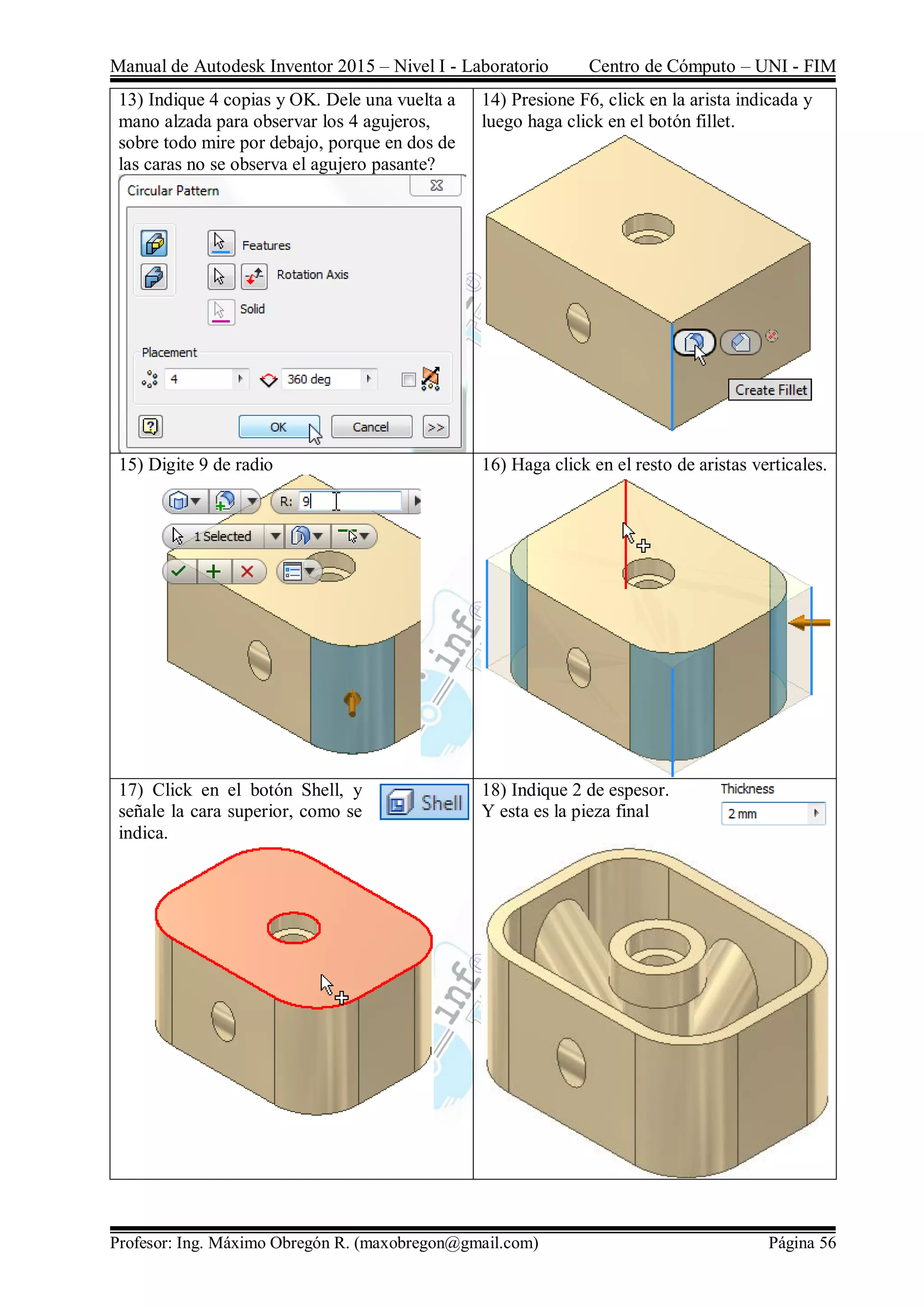

13) Indique 4 copias y OK. Dele una vuelta a
mano alzada para observar los 4 agujeros,
sobre todo mire por debajo, porque en dos de
las caras no se observa el agujero pasante?
14) Presione F6, click en la arista indicada y
luego haga click en el botón fillet.
15) Digite 9 de radio 16) Haga click en el resto de aristas verticales.
17) Click en el botón Shell, y
señale la cara superior, como se
indica.
18) Indique 2 de espesor.
Y esta es la pieza final

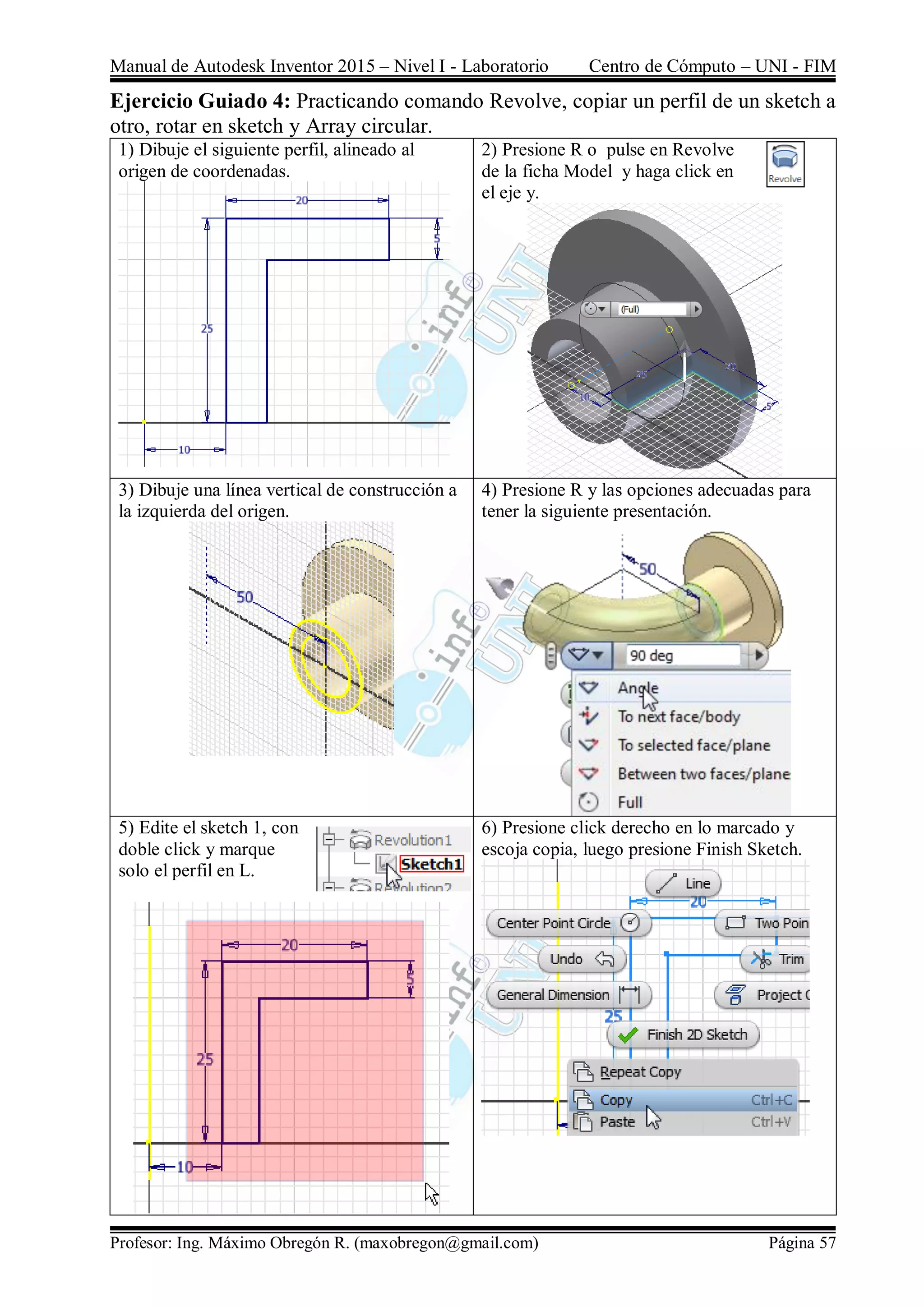

Ejercicio Guiado 4: Practicando comando Revolve, copiar un perfil de un sketch a
otro, rotar en sketch y Array circular.
1) Dibuje el siguiente perfil, alineado al
2) Presione R o pulse en Revolve
de la ficha Model y haga click en
el eje y.
3) Dibuje una línea vertical de construcción a
la izquierda del origen.
4) Presione R y las opciones adecuadas para
tener la siguiente presentación.
5) Edite el sketch 1, con
doble click y marque
solo el perfil en L.
6) Presione click derecho en lo marcado y
escoja copia, luego presione Finish Sketch.

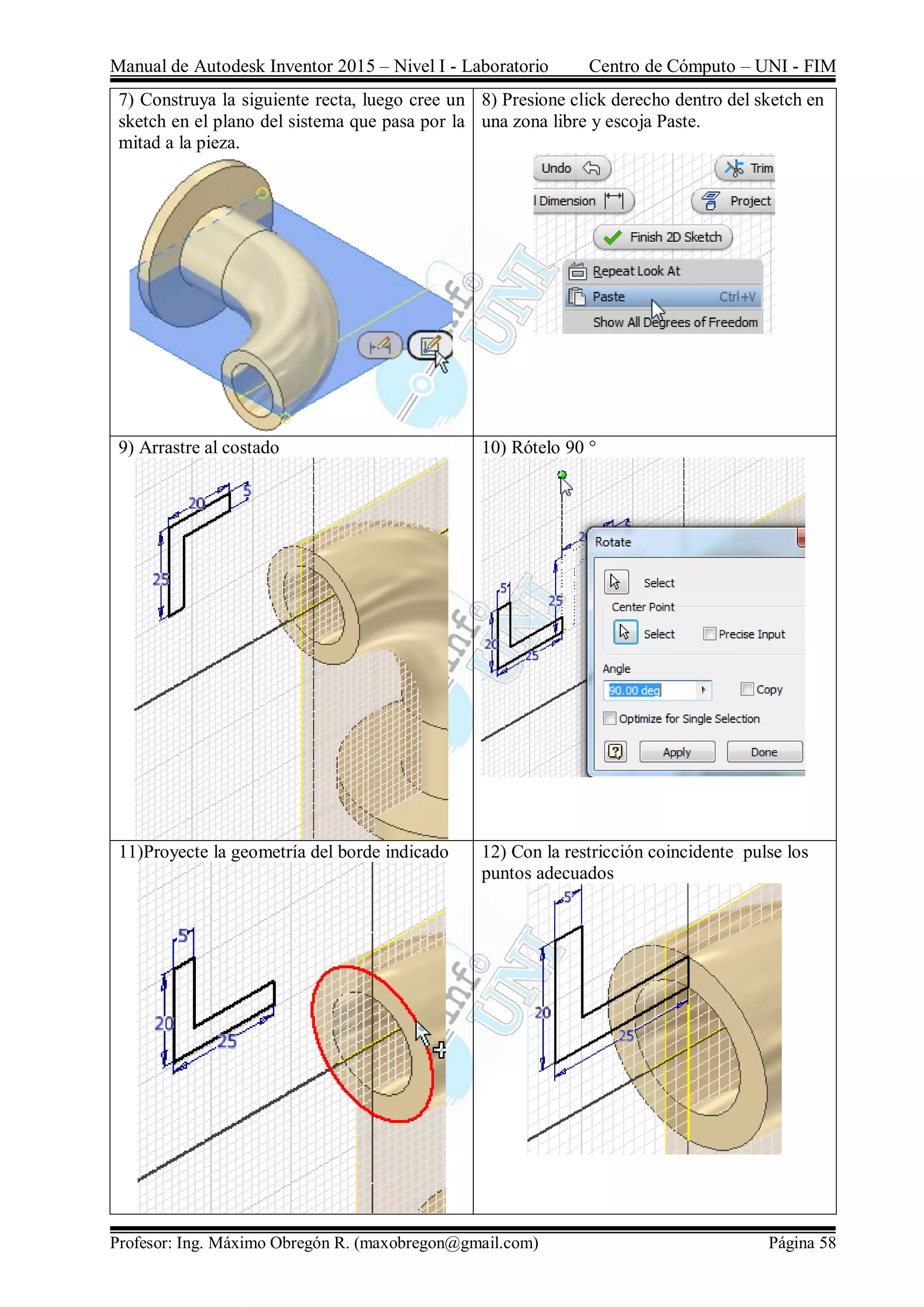

7) Construya la siguiente recta, luego cree un
sketch en el plano del sistema que pasa por la
mitad a la pieza.
8) Presione click derecho dentro del sketch en
una zona libre y escoja Paste.
9) Arrastre al costado 10) Rótelo 90 °
11)Proyecte la geometría del borde indicado 12) Con la restricción coincidente pulse los
puntos adecuados

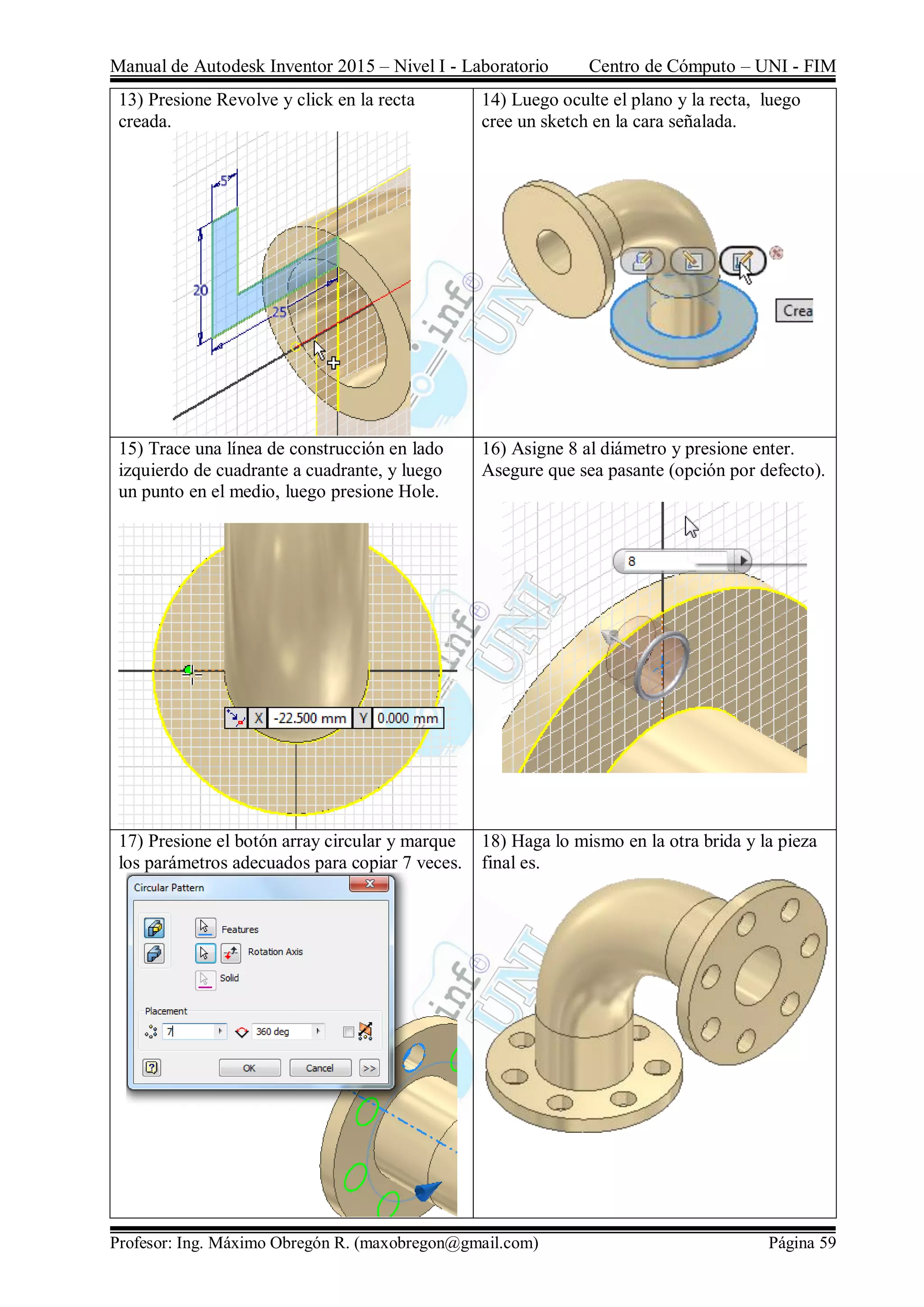

13) Presione Revolve y click en la recta
creada.
14) Luego oculte el plano y la recta, luego
cree un sketch en la cara señalada.
15) Trace una línea de construcción en lado
izquierdo de cuadrante a cuadrante, y luego
un punto en el medio, luego presione Hole.
16) Asigne 8 al diámetro y presione enter.
Asegure que sea pasante (opción por defecto).
17) Presione el botón array circular y marque
los parámetros adecuados para copiar 7 veces.
18) Haga lo mismo en la otra brida y la pieza
final es.

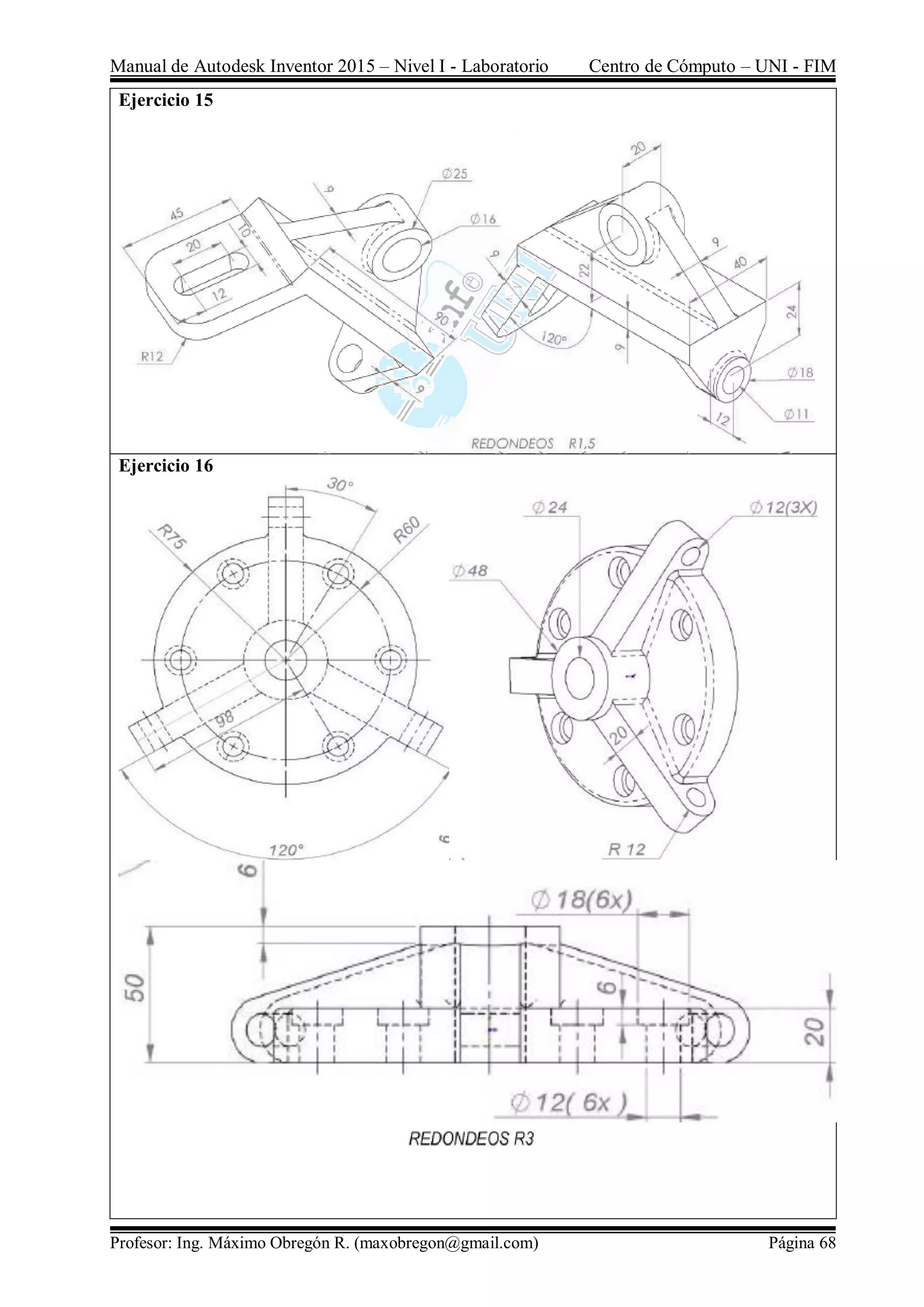

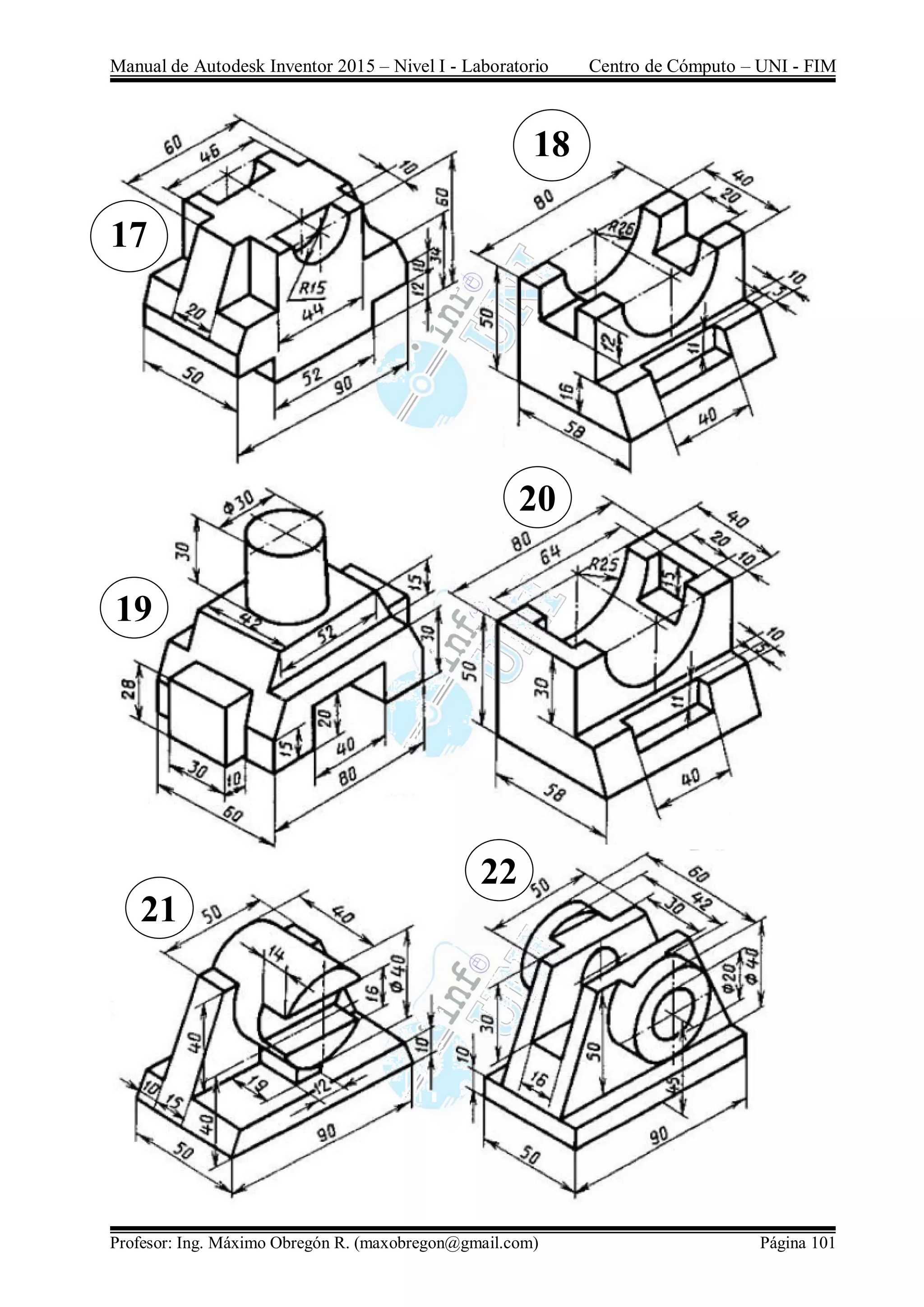

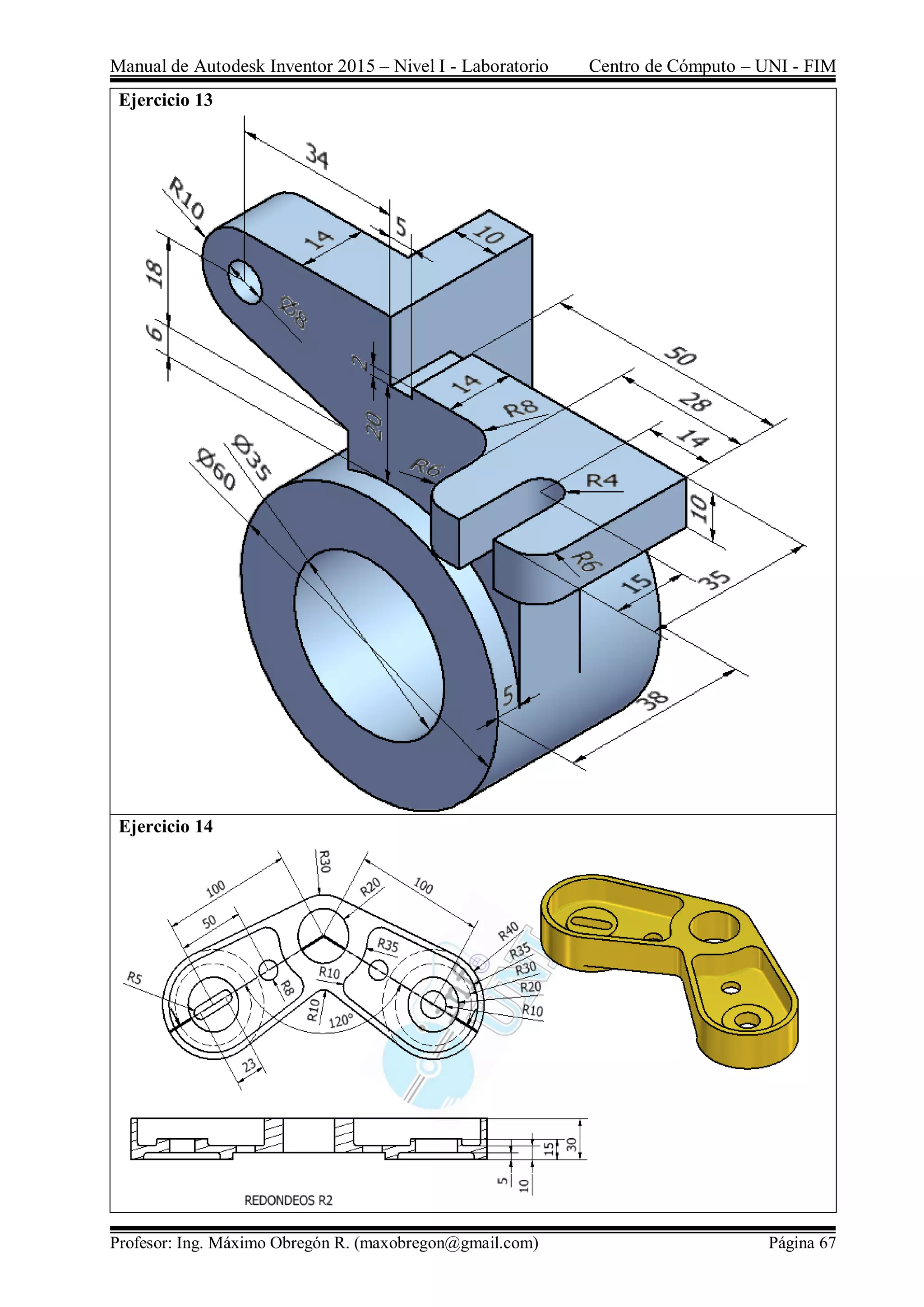

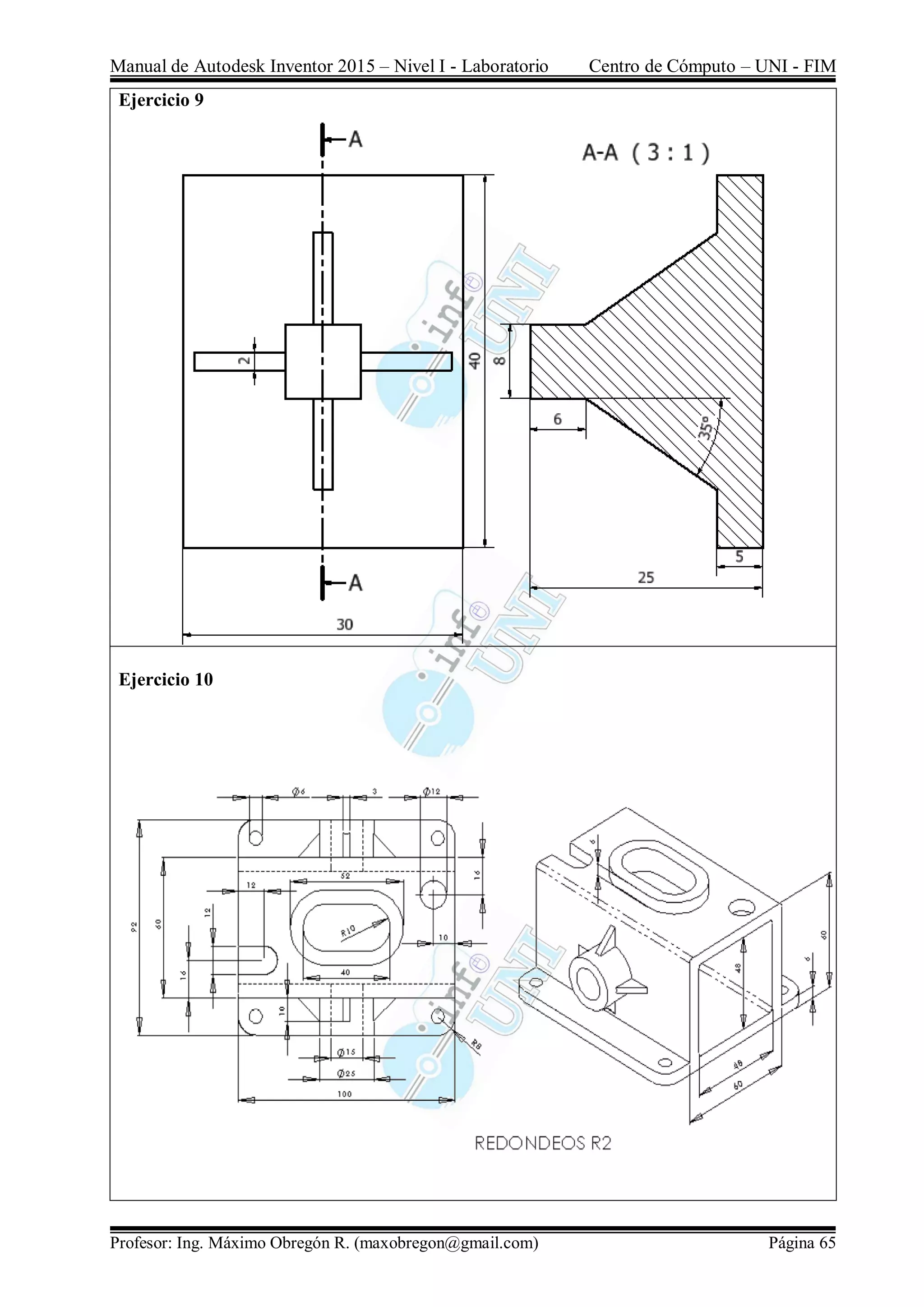

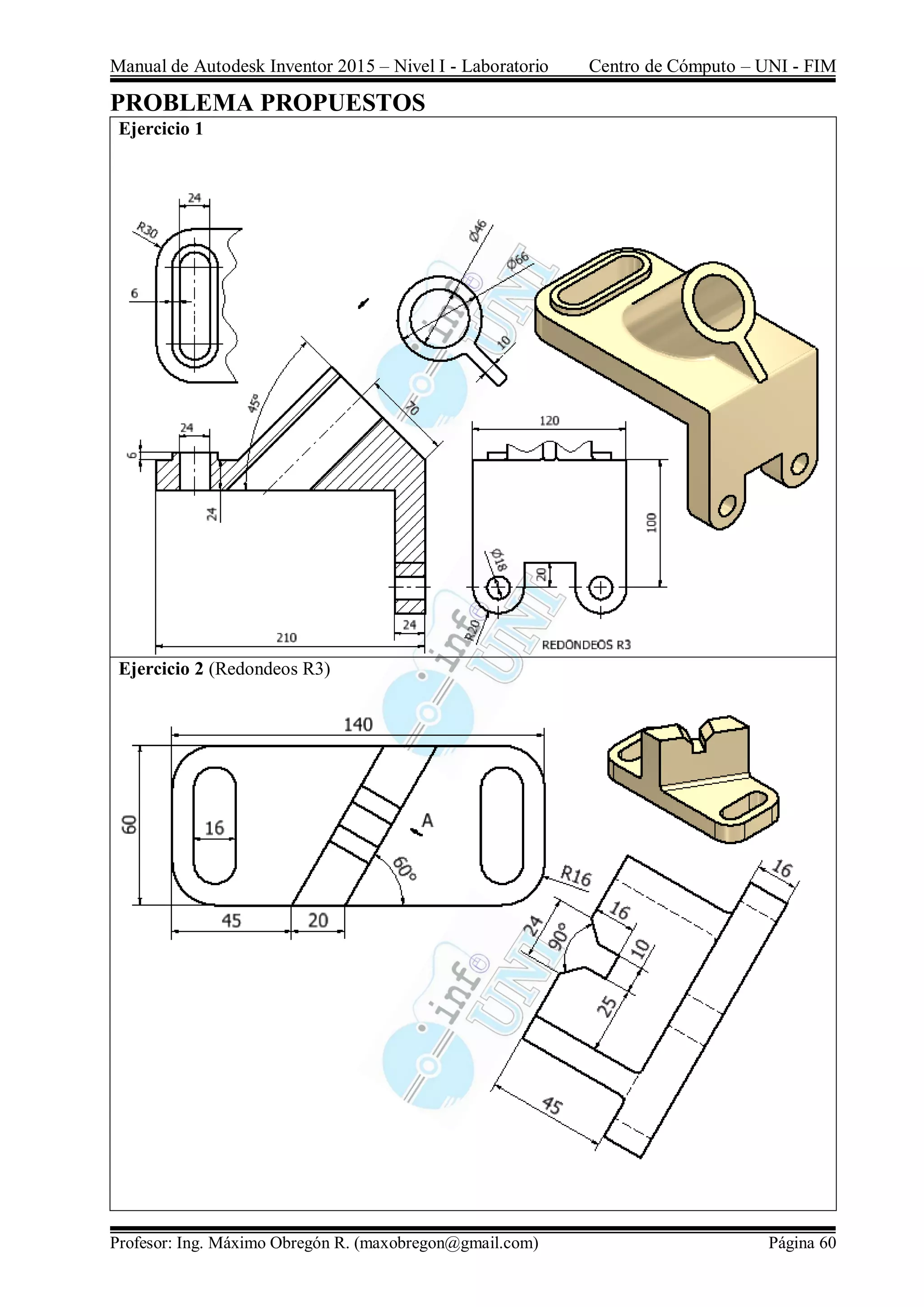

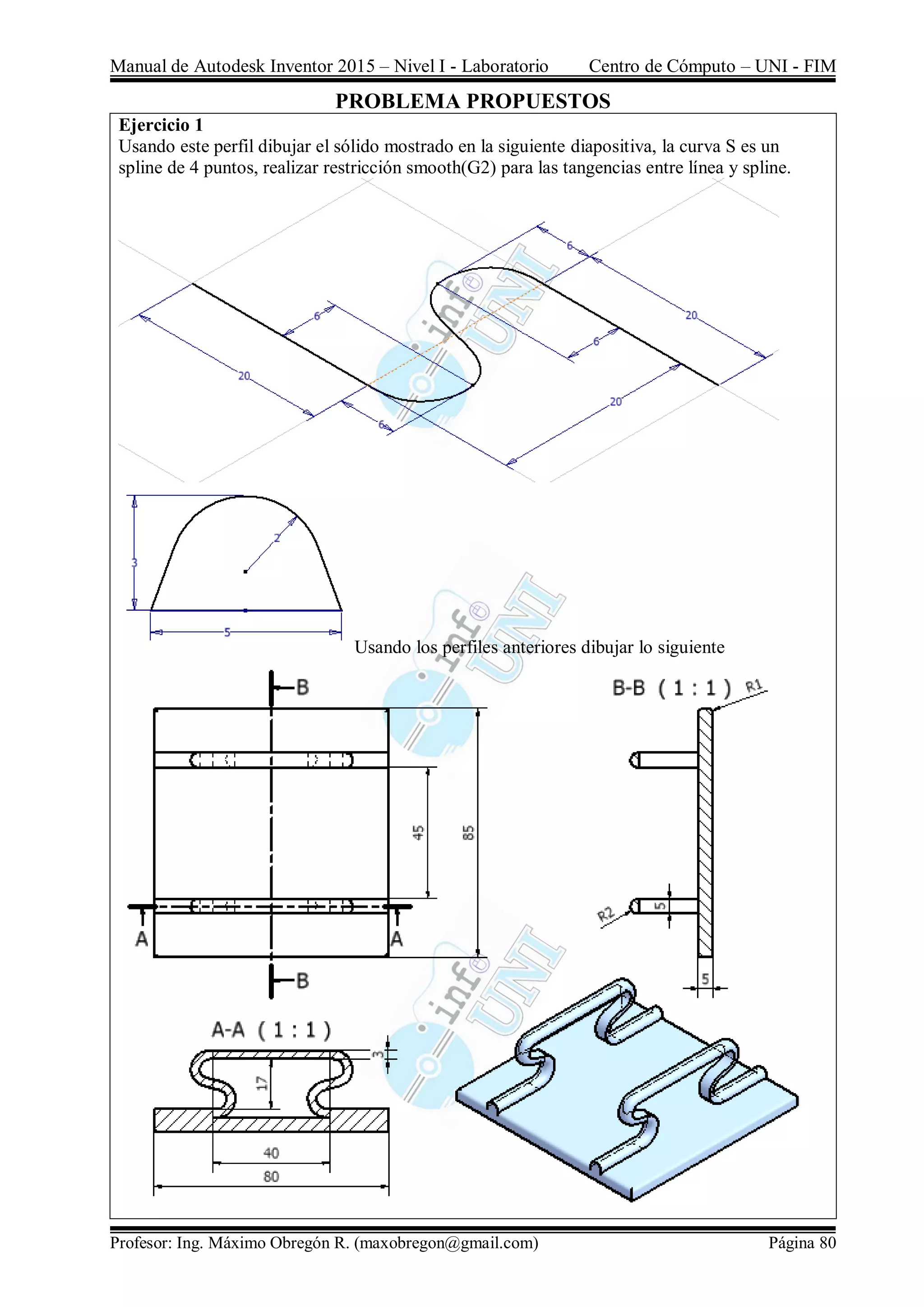

PROBLEMA PROPUESTOS

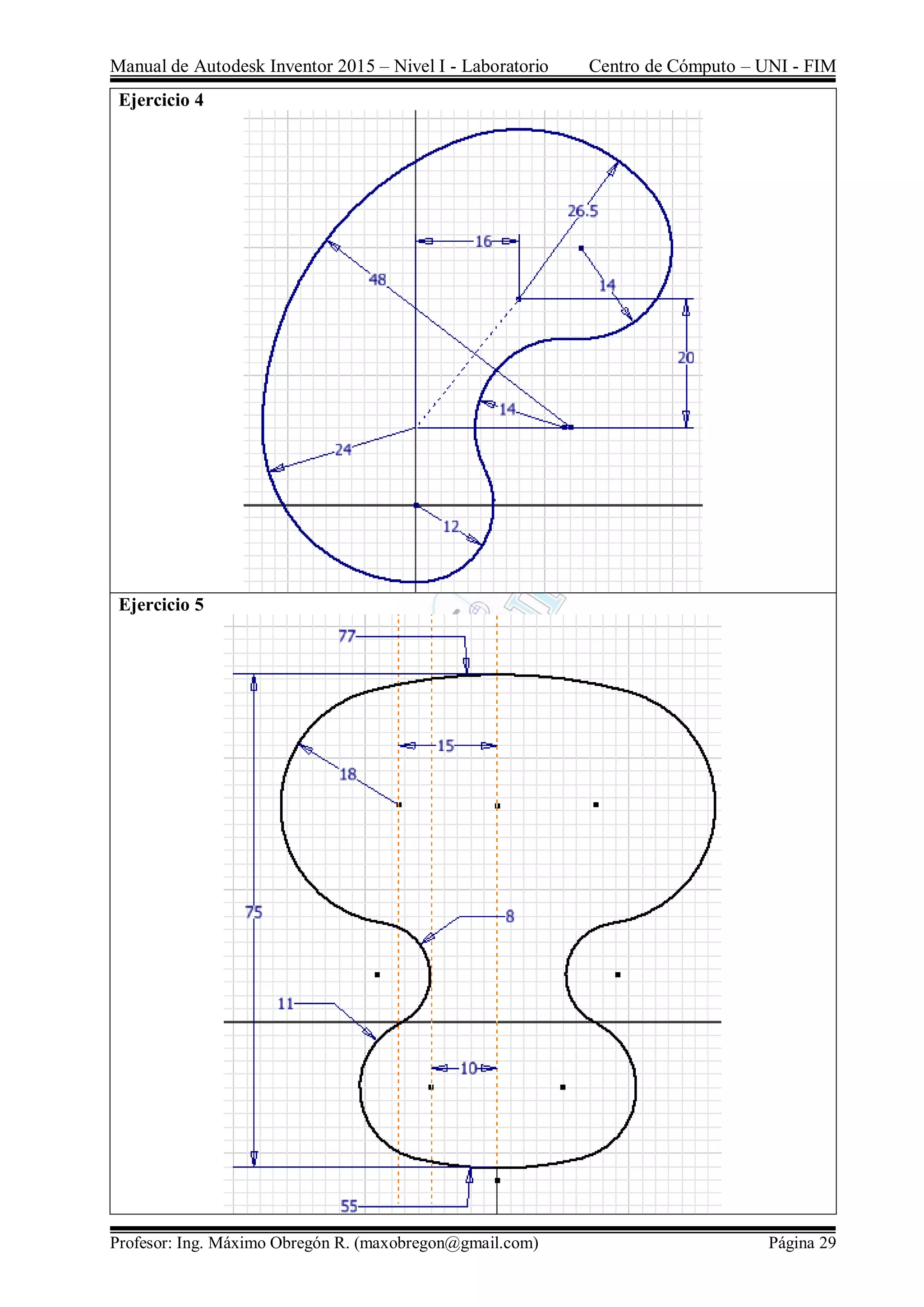

Ejercicio 1

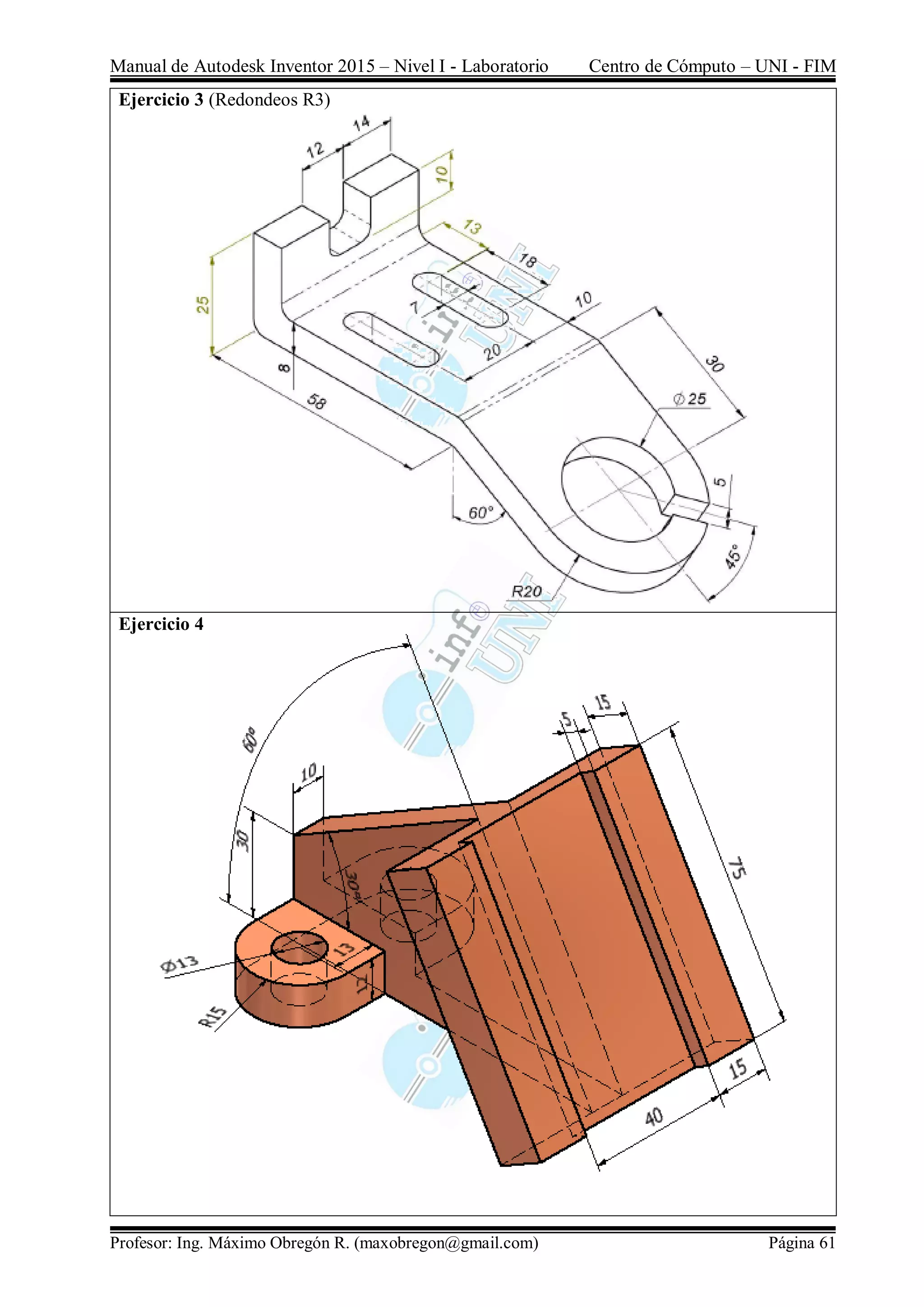

Ejercicio 2 (Redondeos R3)

Ejercicio 3 (Redondeos R3)

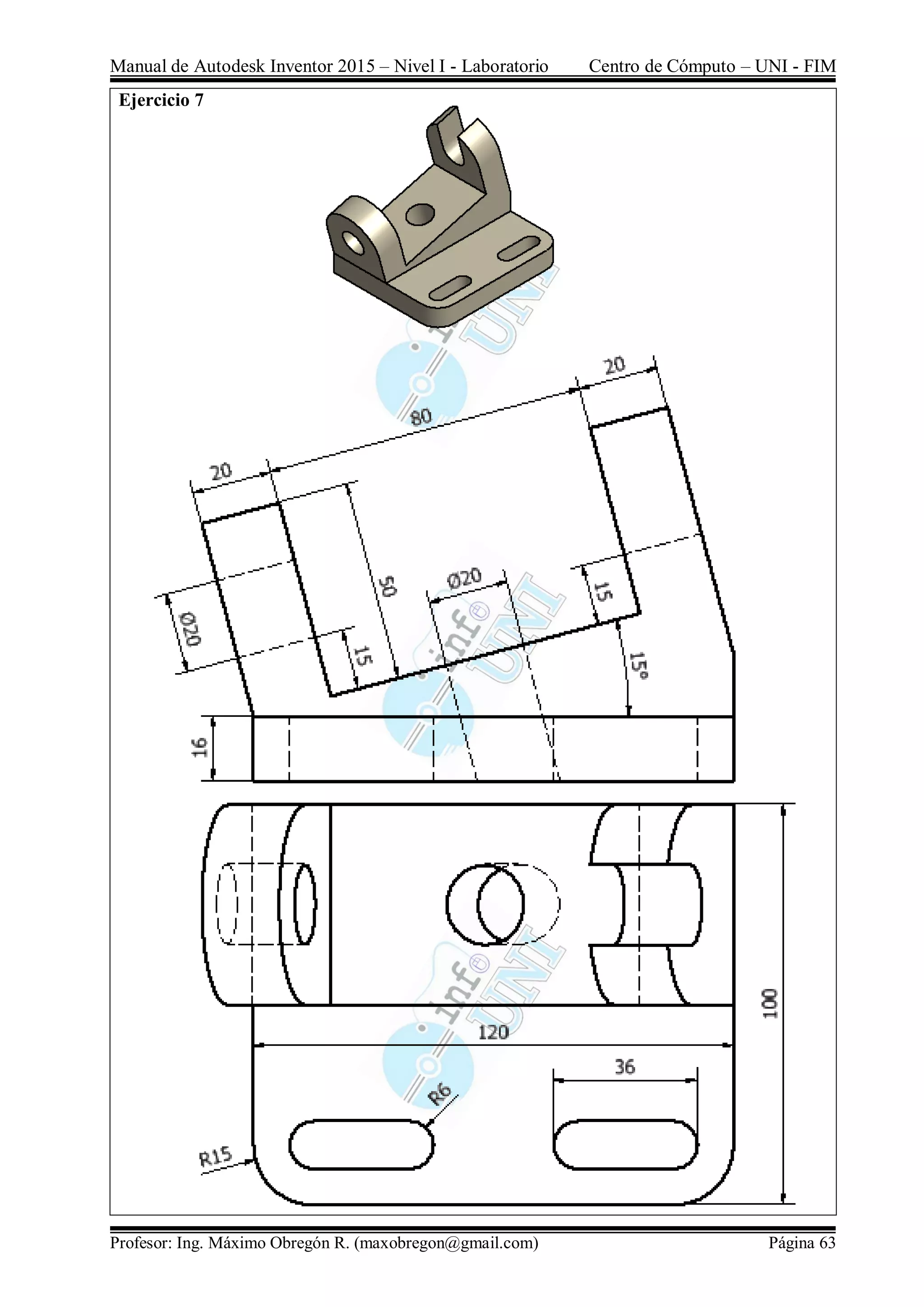

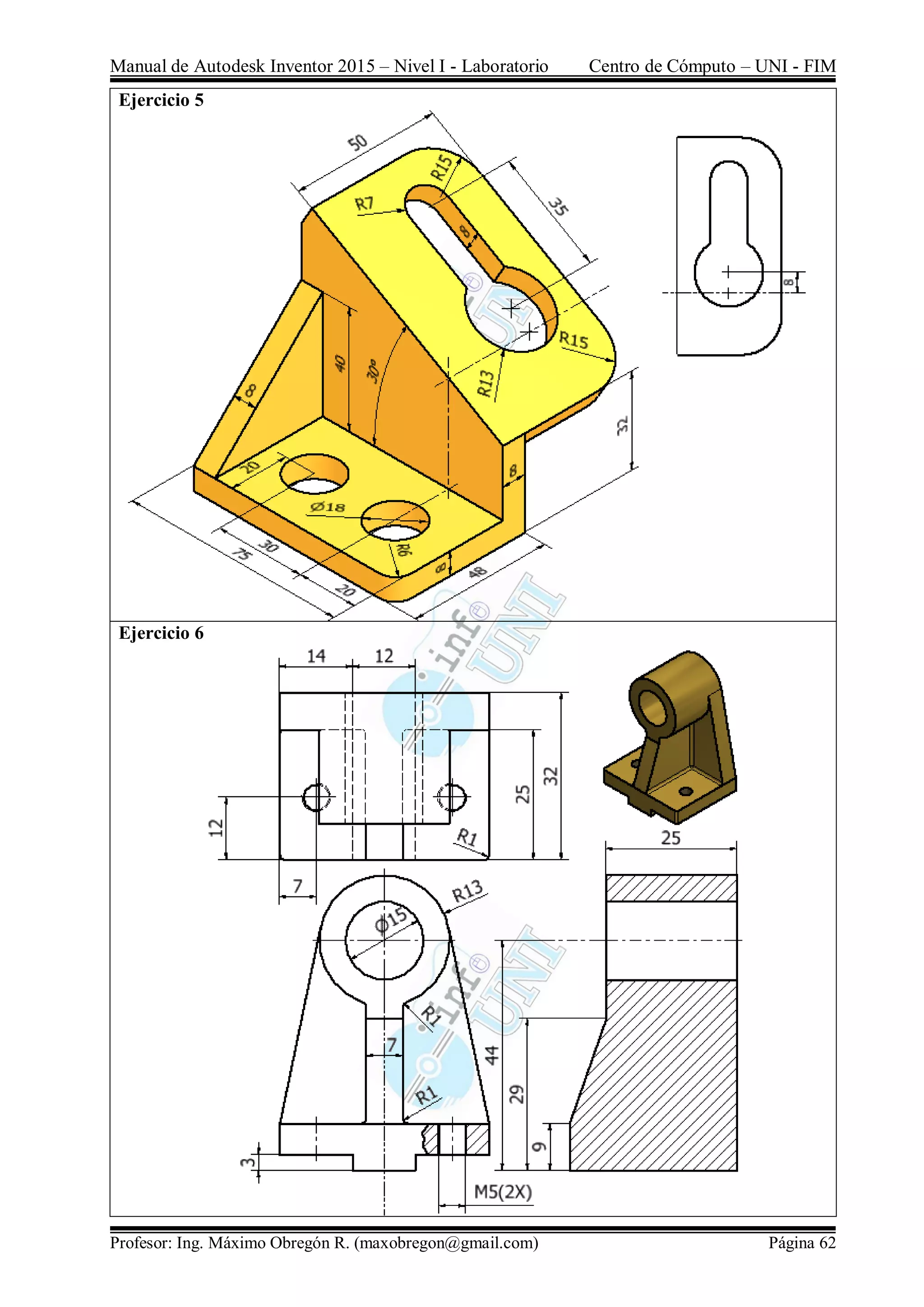

Ejercicio 4

Ejercicio 5
Ejercicio 6

Ejercicio 7

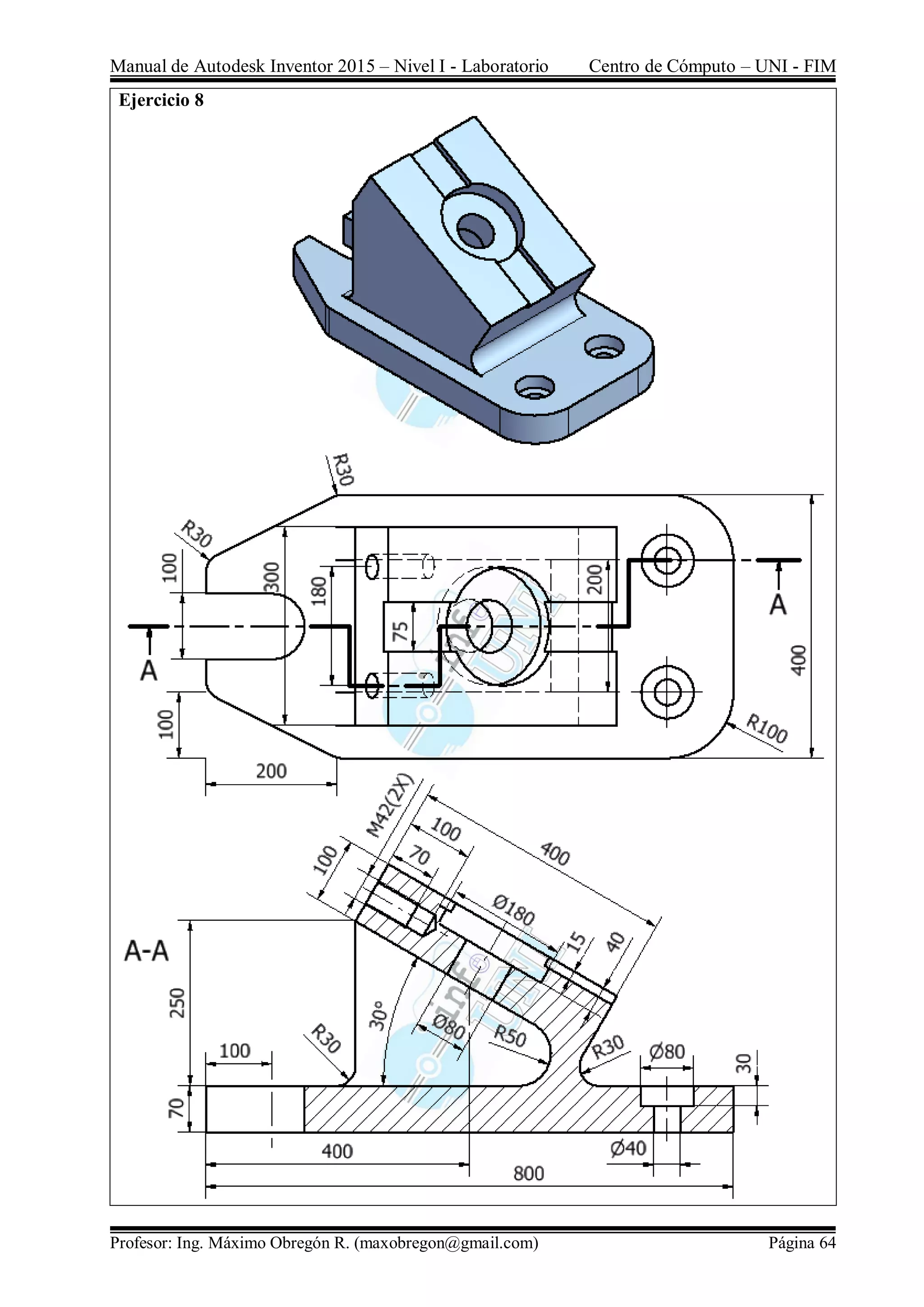

Ejercicio 8

Ejercicio 9

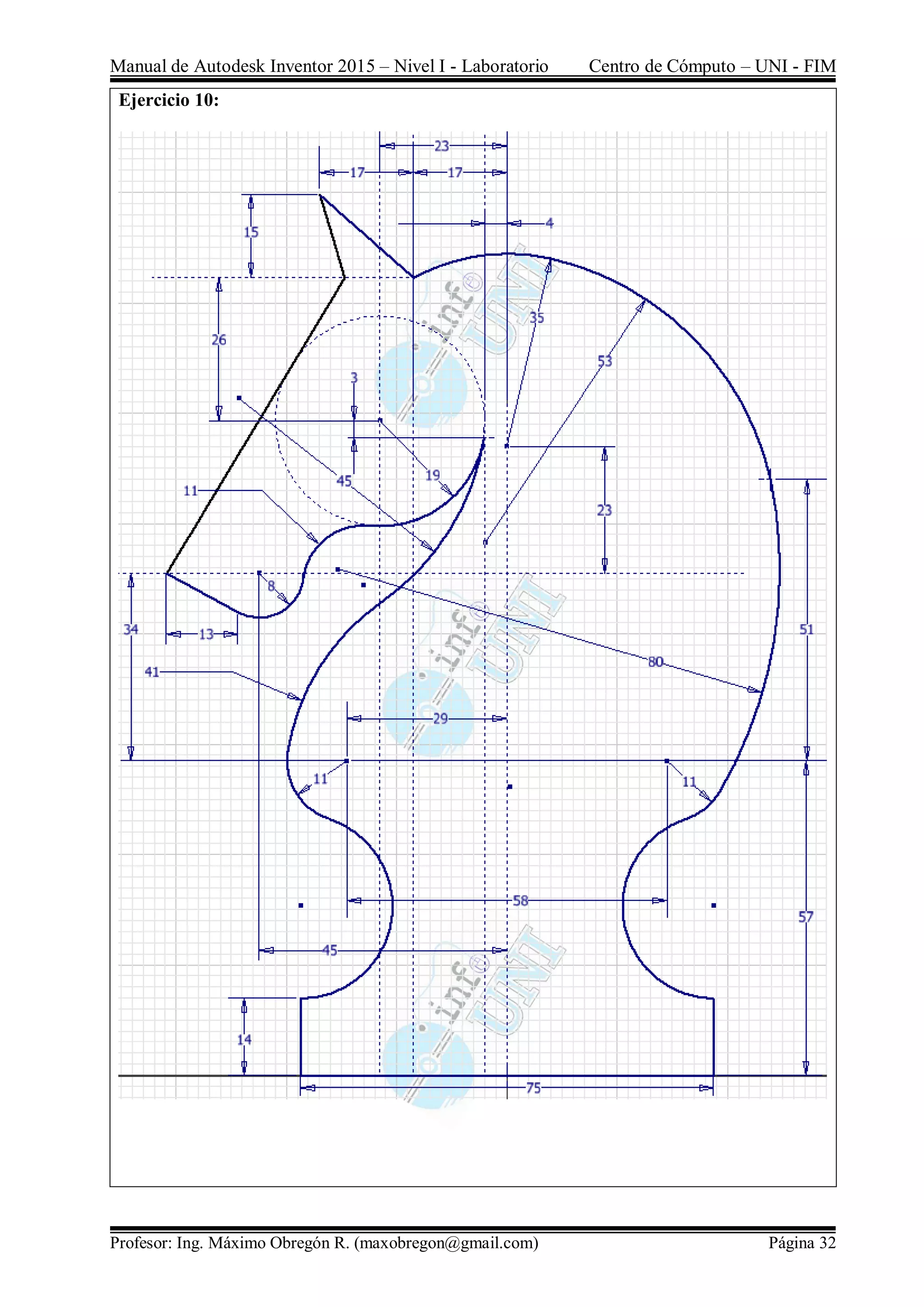

Ejercicio 10

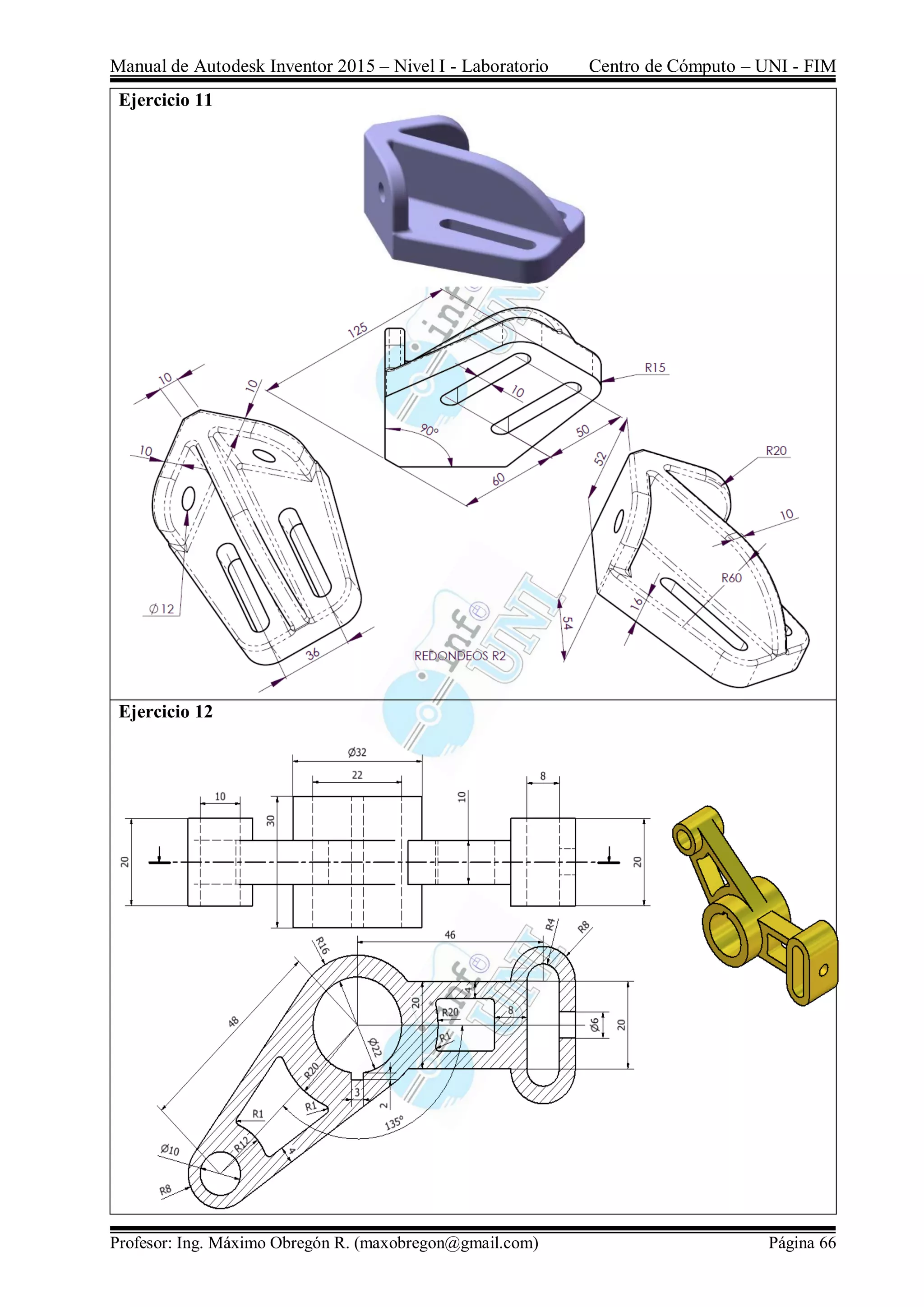

Ejercicio 11

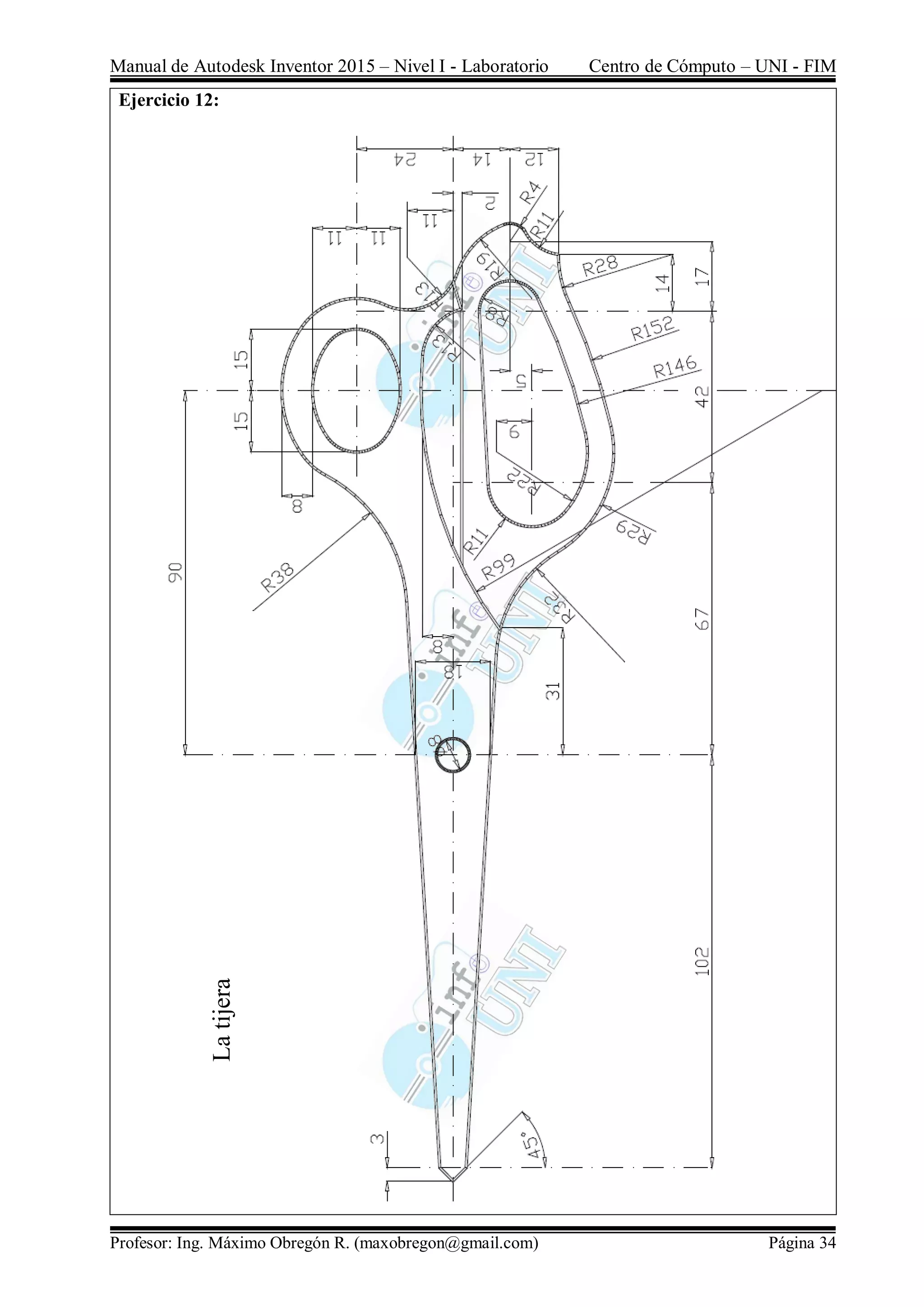

Ejercicio 12

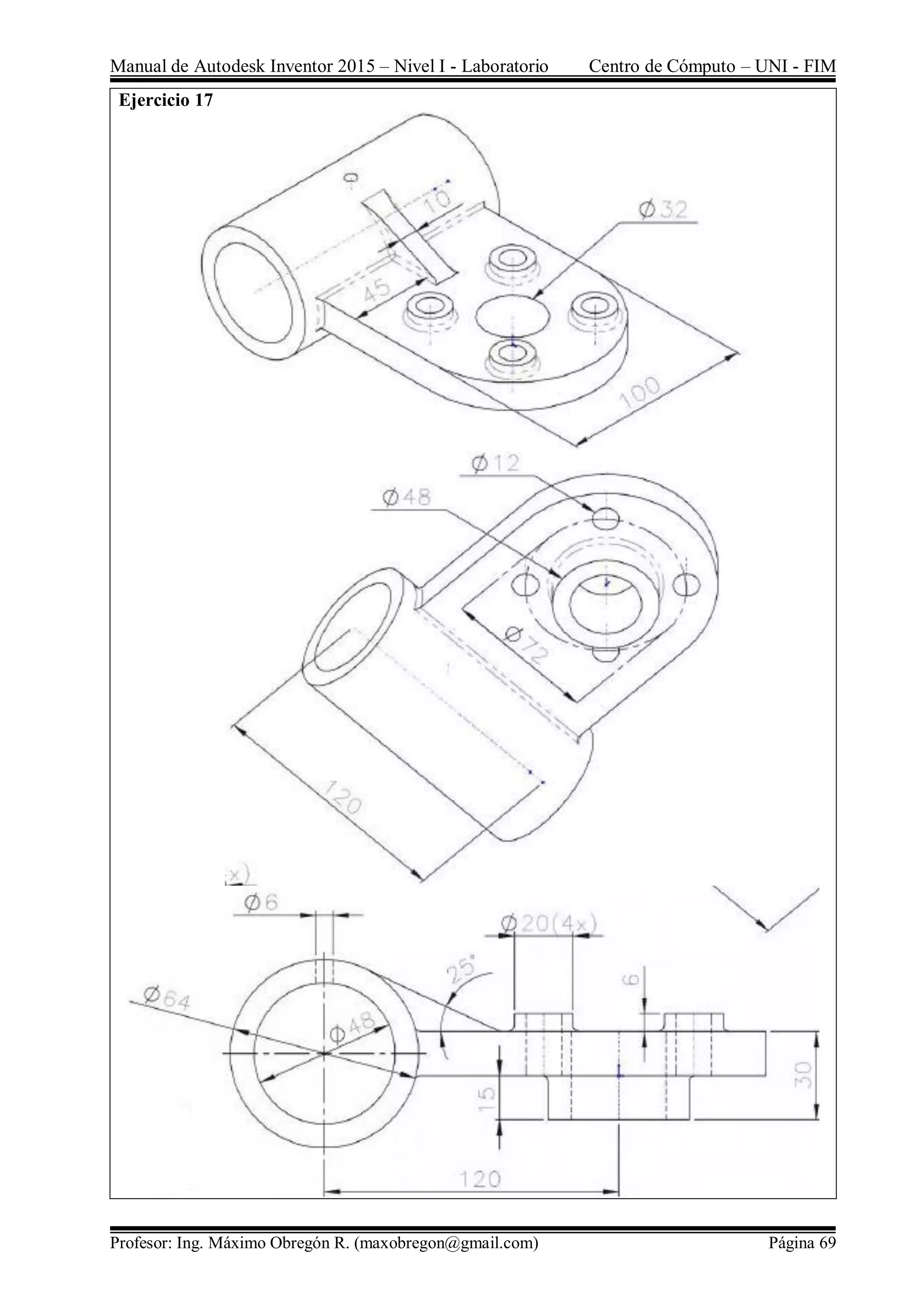

Ejercicio 13
Ejercicio 14

Ejercicio 15
Ejercicio 16

Ejercicio 17

TEMA 3: MANEJO DE SOLIDOS AVANZADO
EXPOSICION DEL PROFESOR

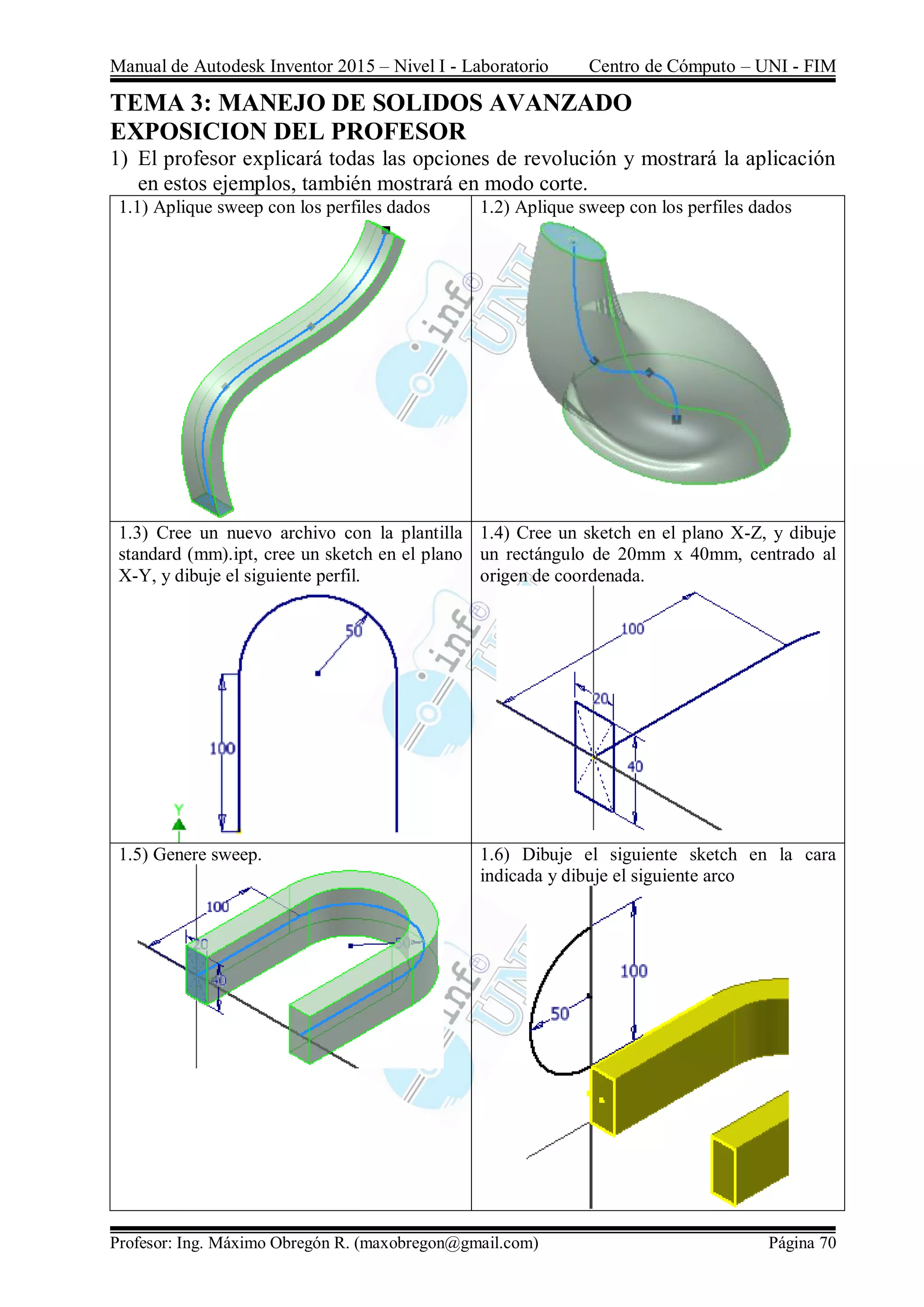

1) El profesor explicará todas las opciones de revolución y mostrará la aplicación
en estos ejemplos, también mostrará en modo corte.
1.1) Aplique sweep con los perfiles dados 1.2) Aplique sweep con los perfiles dados
1.3) Cree un nuevo archivo con la plantilla
standard (mm).ipt, cree un sketch en el plano
X-Y, y dibuje el siguiente perfil.
1.4) Cree un sketch en el plano X-Z, y dibuje
un rectángulo de 20mm x 40mm, centrado al
origen de coordenada.
1.5) Genere sweep. 1.6) Dibuje el siguiente sketch en la cara
indicada y dibuje el siguiente arco

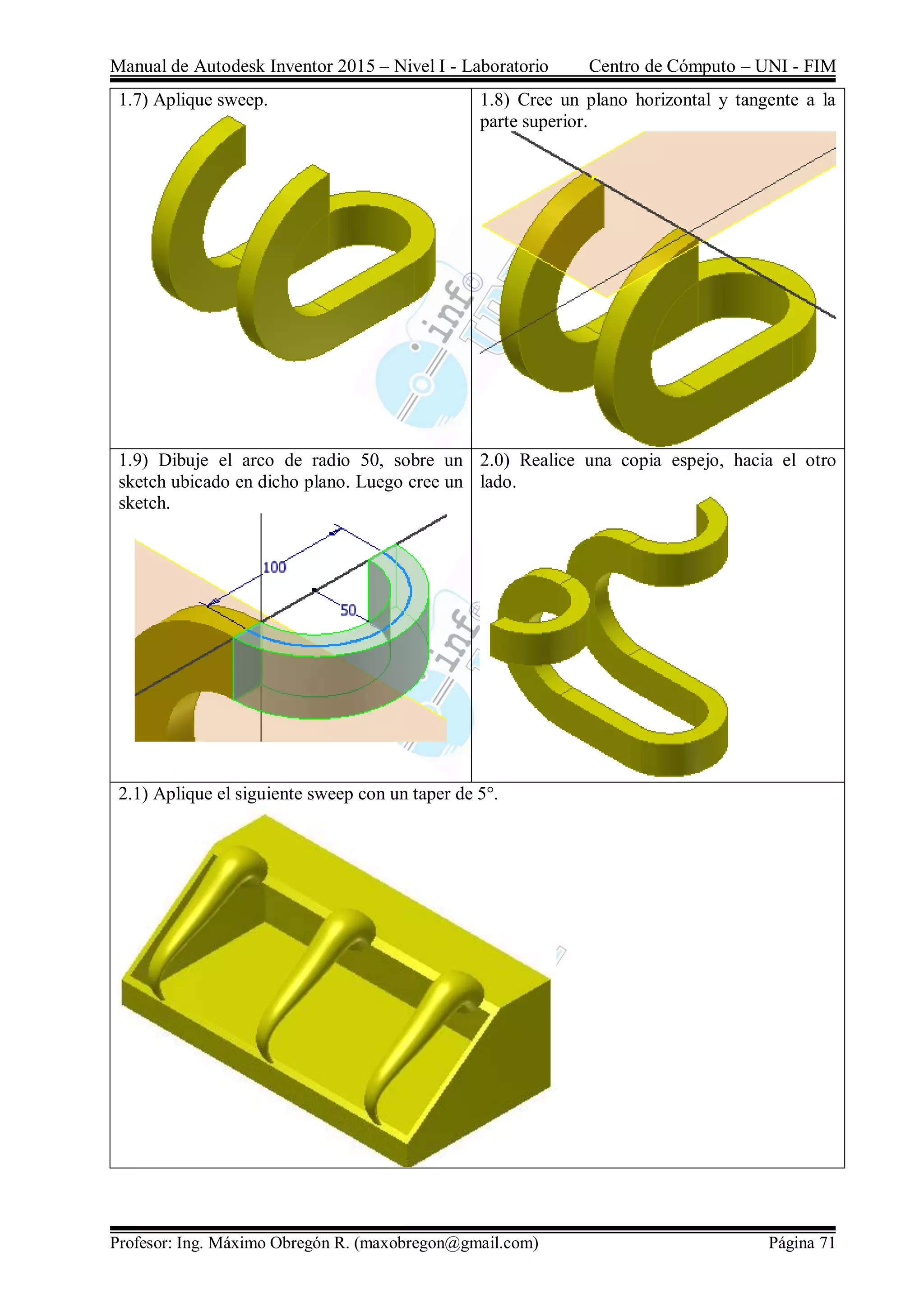

1.7) Aplique sweep. 1.8) Cree un plano horizontal y tangente a la
parte superior.
1.9) Dibuje el arco de radio 50, sobre un
sketch ubicado en dicho plano. Luego cree un
sketch.
2.0) Realice una copia espejo, hacia el otro
lado.
2.1) Aplique el siguiente sweep con un taper de 5°.

EJERCICIO GUIADO

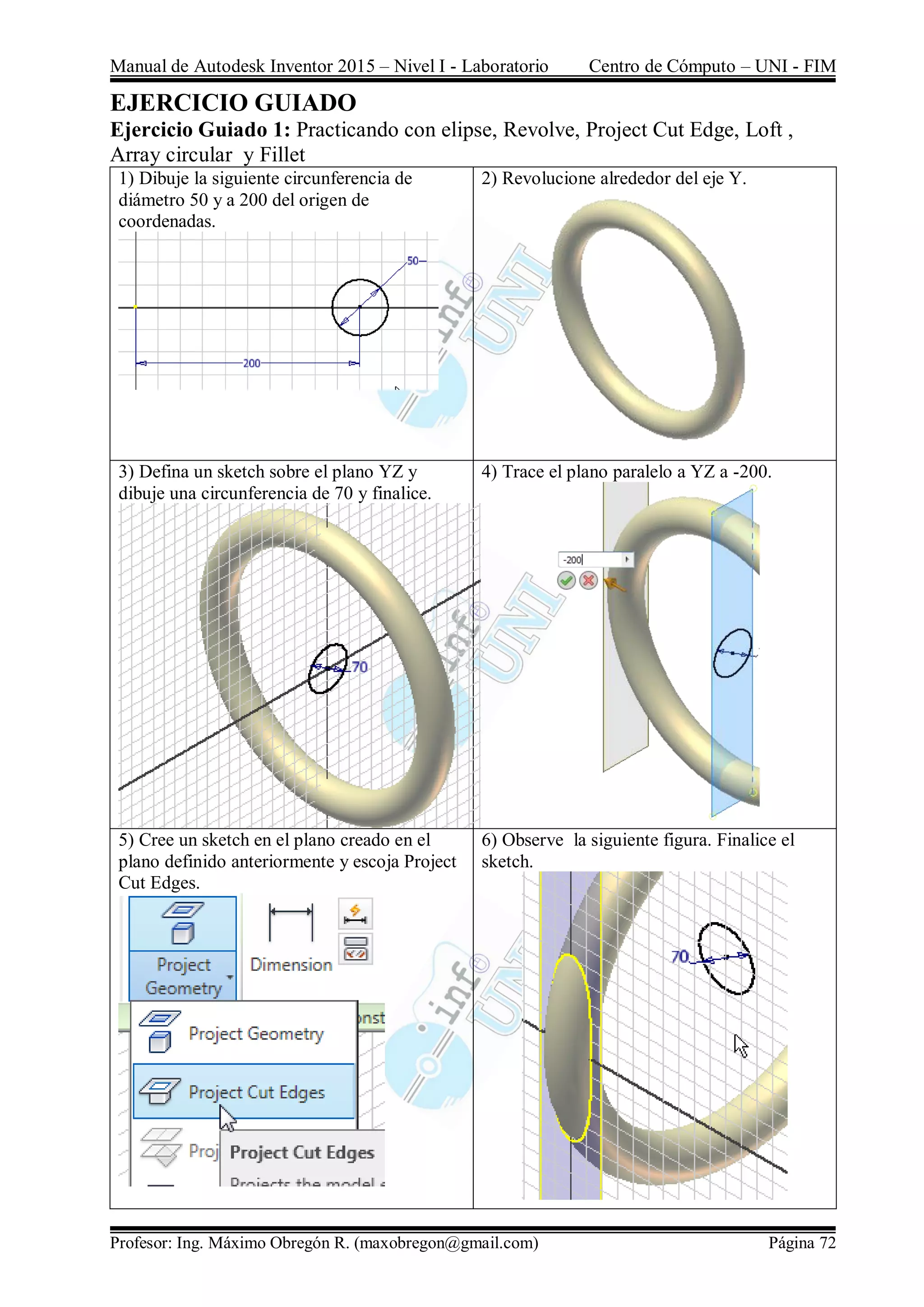

Ejercicio Guiado 1: Practicando con elipse, Revolve, Project Cut Edge, Loft ,
Array circular y Fillet
1) Dibuje la siguiente circunferencia de
diámetro 50 y a 200 del origen de
coordenadas.
2) Revolucione alrededor del eje Y.
3) Defina un sketch sobre el plano YZ y
dibuje una circunferencia de 70 y finalice.
4) Trace el plano paralelo a YZ a -200.
5) Cree un sketch en el plano creado en el
plano definido anteriormente y escoja Project
Cut Edges.
6) Observe la siguiente figura. Finalice el
sketch.

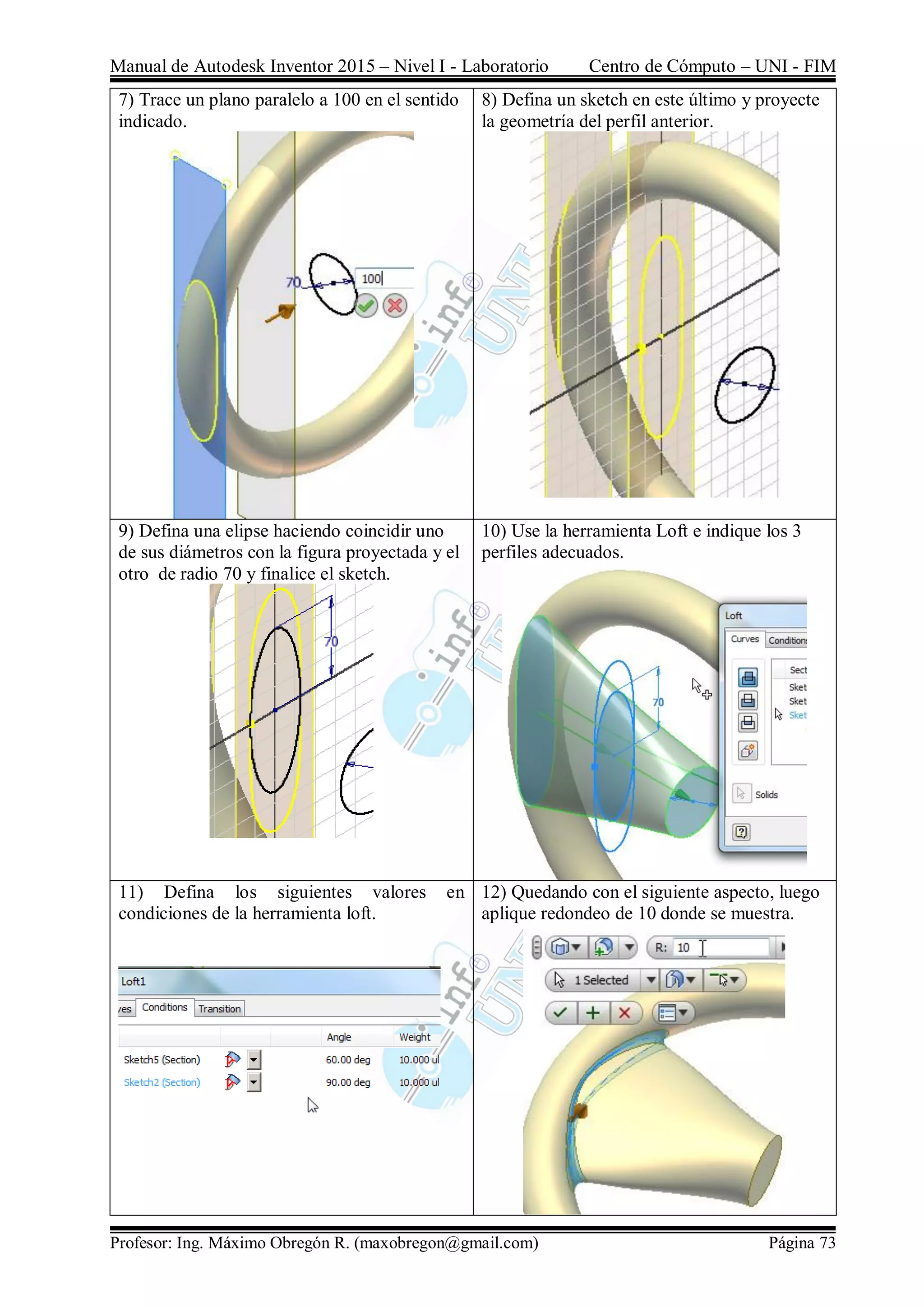

7) Trace un plano paralelo a 100 en el sentido
indicado.
8) Defina un sketch en este último y proyecte
la geometría del perfil anterior.
9) Defina una elipse haciendo coincidir uno
de sus diámetros con la figura proyectada y el
otro de radio 70 y finalice el sketch.
10) Use la herramienta Loft e indique los 3
perfiles adecuados.
11) Defina los siguientes valores en
condiciones de la herramienta loft.
12) Quedando con el siguiente aspecto, luego
aplique redondeo de 10 donde se muestra.

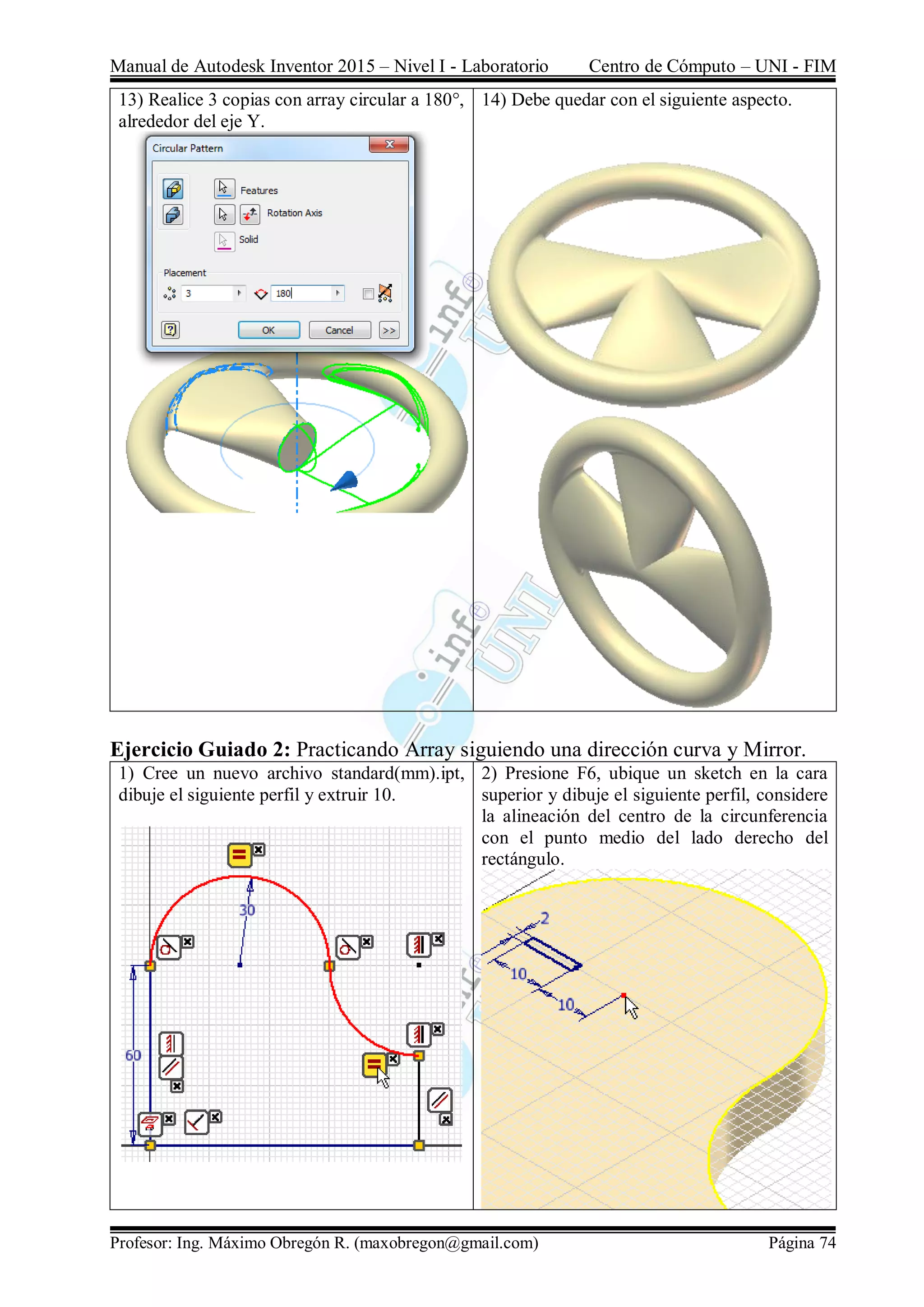

13) Realice 3 copias con array circular a 180°,
alrededor del eje Y.
14) Debe quedar con el siguiente aspecto.
Ejercicio Guiado 2: Practicando Array siguiendo una dirección curva y Mirror.
1) Cree un nuevo archivo standard(mm).ipt,
dibuje el siguiente perfil y extruir 10.
2) Presione F6, ubique un sketch en la cara
superior y dibuje el siguiente perfil, considere
la alineación del centro de la circunferencia
con el punto medio del lado derecho del
rectángulo.

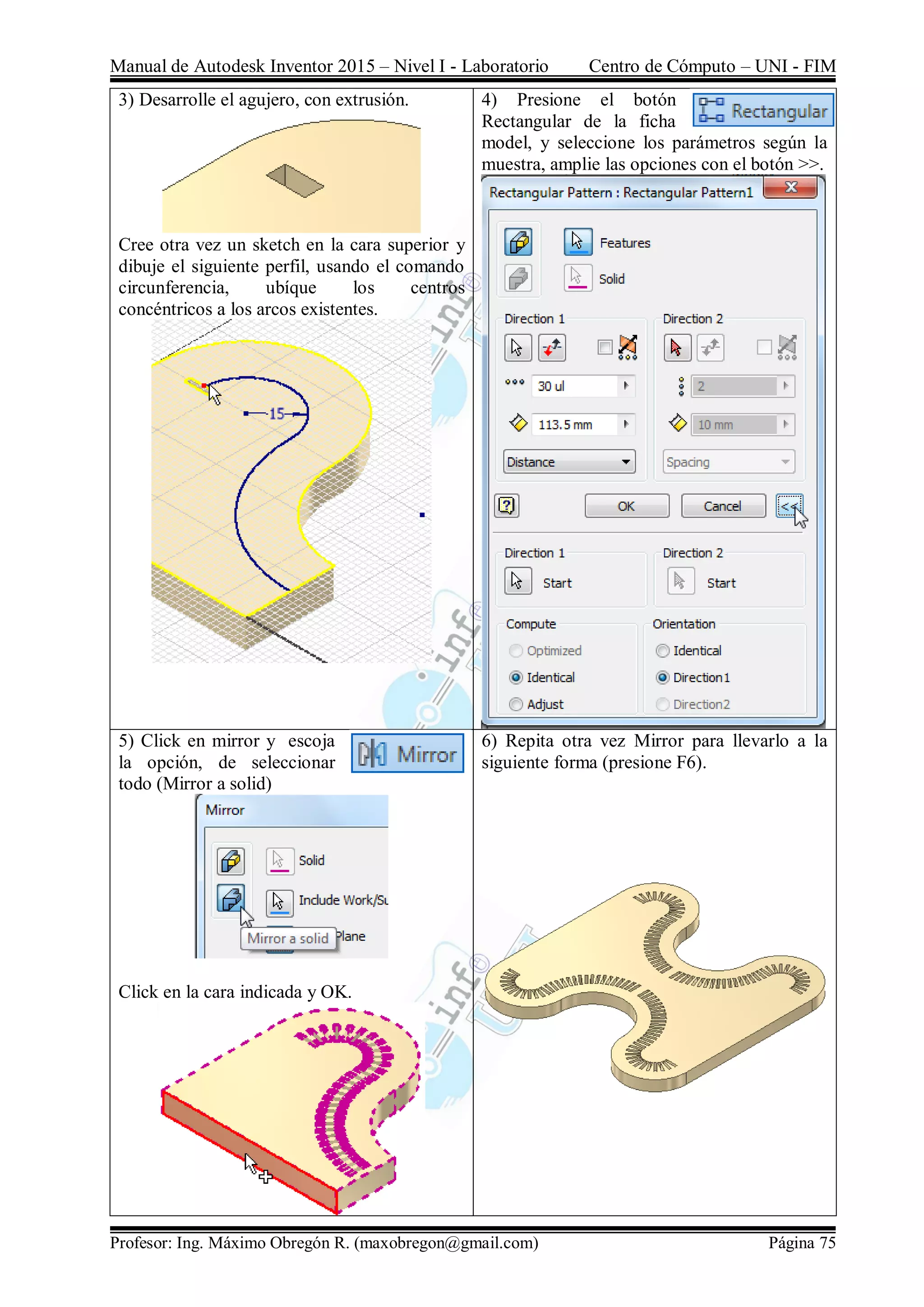

3) Desarrolle el agujero, con extrusión.
Cree otra vez un sketch en la cara superior y
dibuje el siguiente perfil, usando el comando
circunferencia, ubíque los centros
concéntricos a los arcos existentes.
4) Presione el botón
Rectangular de la ficha
model, y seleccione los parámetros según la
muestra, amplie las opciones con el botón >>.
5) Click en mirror y escoja
la opción, de seleccionar
todo (Mirror a solid)
Click en la cara indicada y OK.
6) Repita otra vez Mirror para llevarlo a la
siguiente forma (presione F6).

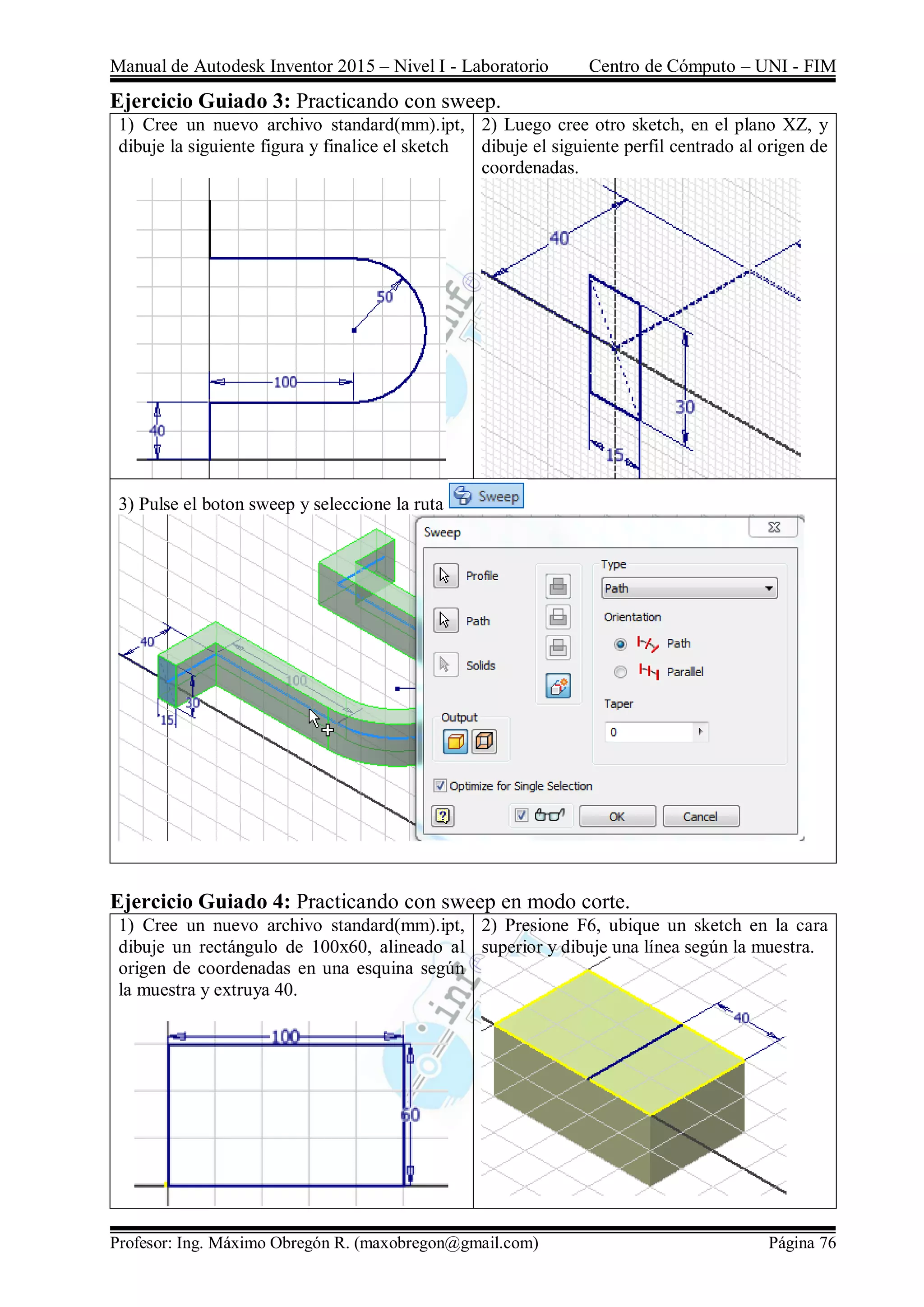

Ejercicio Guiado 3: Practicando con sweep.
dibuje la siguiente figura y finalice el sketch
2) Luego cree otro sketch, en el plano XZ, y
dibuje el siguiente perfil centrado al origen de
coordenadas.
3) Pulse el boton sweep y seleccione la ruta
Ejercicio Guiado 4: Practicando con sweep en modo corte.
dibuje un rectángulo de 100x60, alineado al
origen de coordenadas en una esquina según
la muestra y extruya 40.
2) Presione F6, ubique un sketch en la cara
superior y dibuje una línea según la muestra.

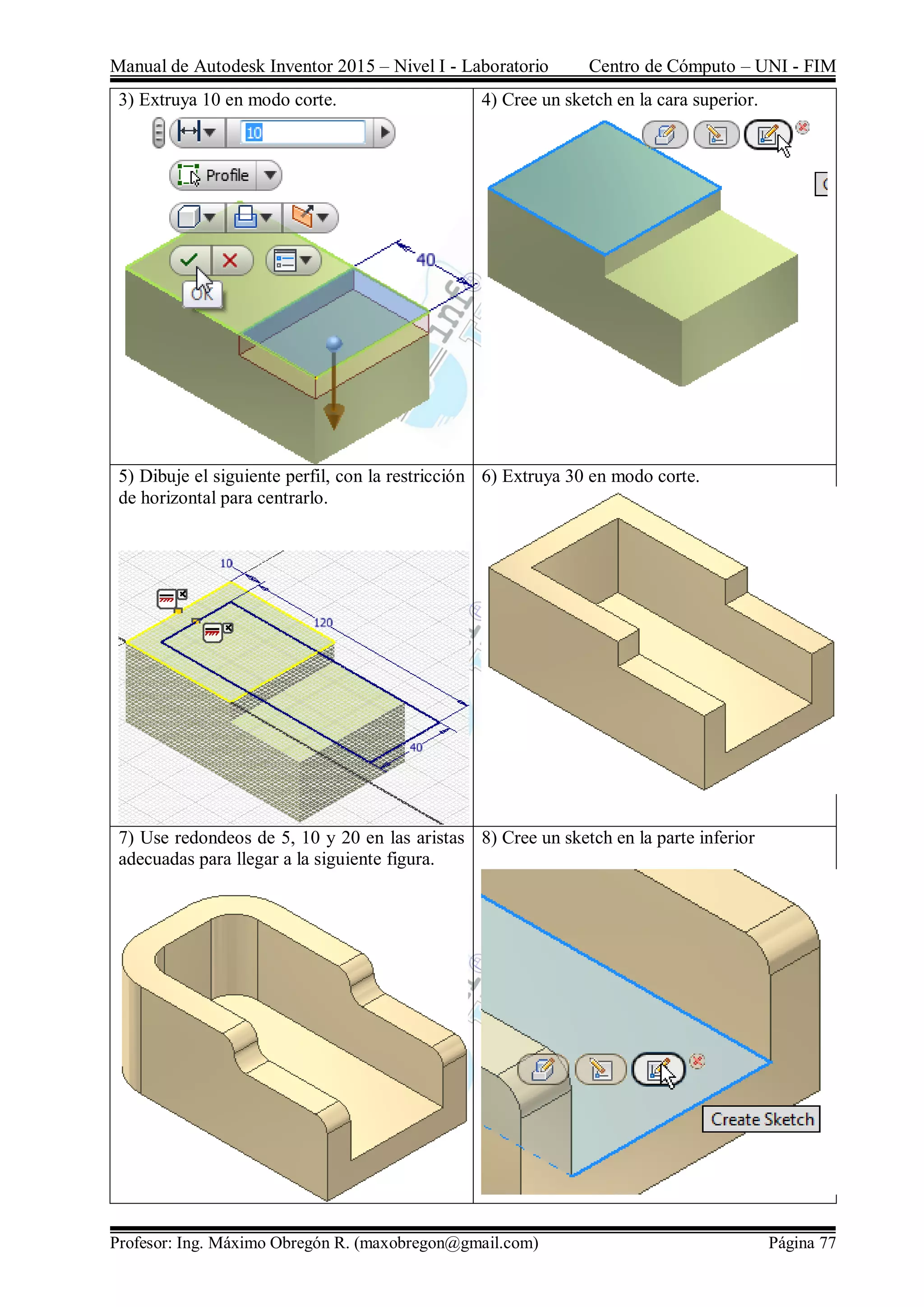

3) Extruya 10 en modo corte. 4) Cree un sketch en la cara superior.
5) Dibuje el siguiente perfil, con la restricción
de horizontal para centrarlo.
6) Extruya 30 en modo corte.
7) Use redondeos de 5, 10 y 20 en las aristas
adecuadas para llegar a la siguiente figura.
8) Cree un sketch en la parte inferior

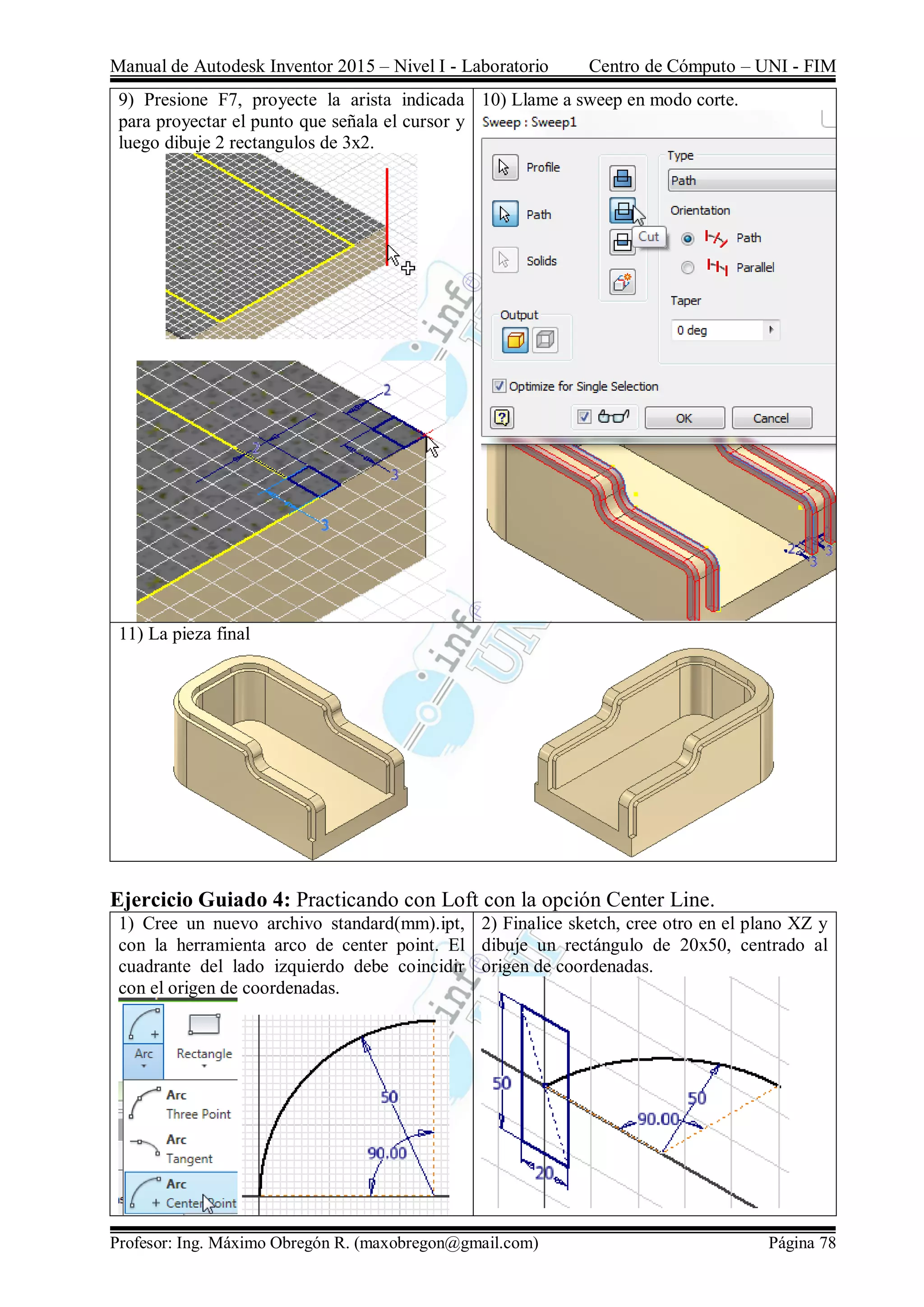

9) Presione F7, proyecte la arista indicada
para proyectar el punto que señala el cursor y
luego dibuje 2 rectangulos de 3x2.
10) Llame a sweep en modo corte.
11) La pieza final
Ejercicio Guiado 4: Practicando con Loft con la opción Center Line.
con la herramienta arco de center point. El
cuadrante del lado izquierdo debe coincidir
con el origen de coordenadas.
2) Finalice sketch, cree otro en el plano XZ y
dibuje un rectángulo de 20x50, centrado al

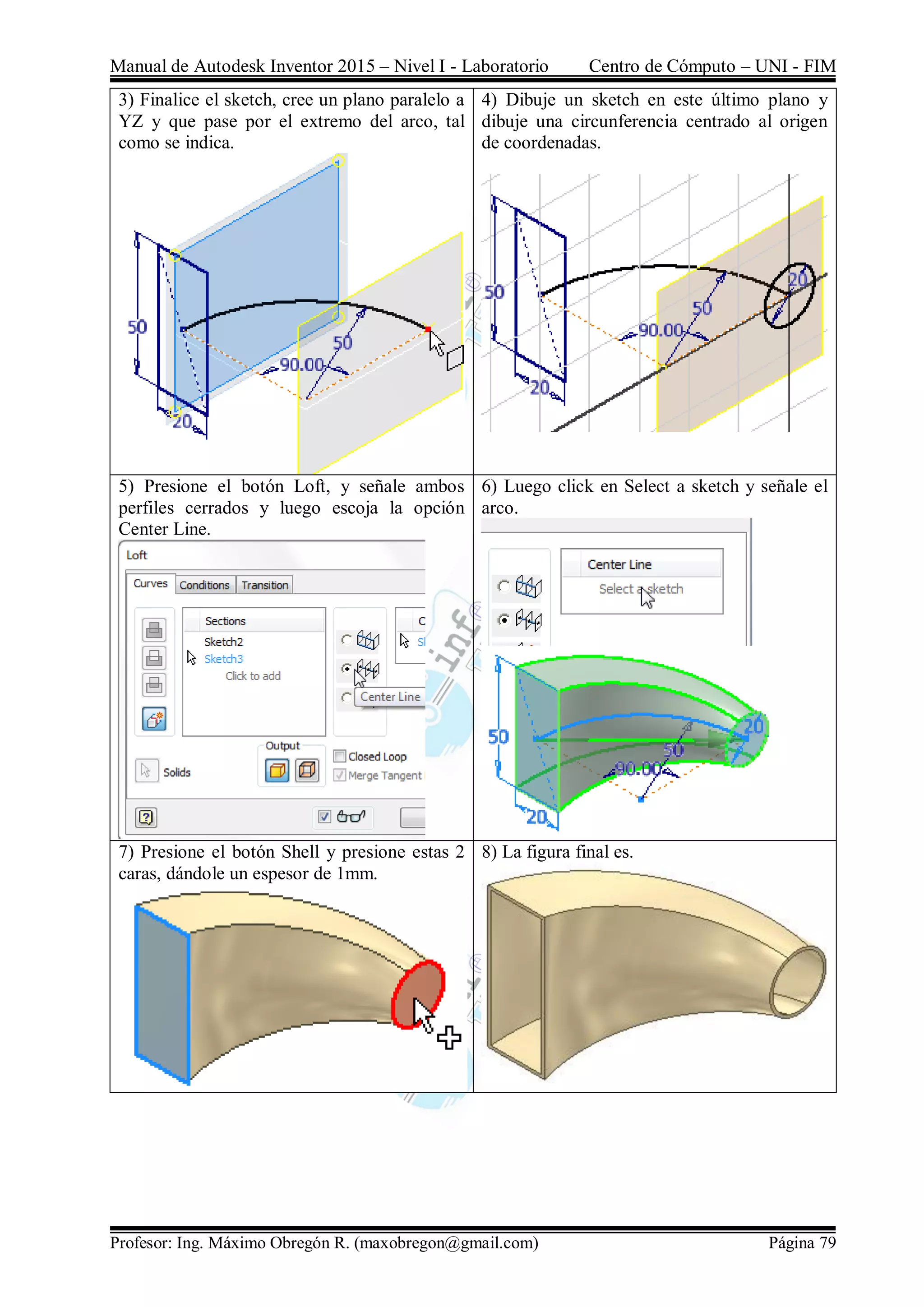

3) Finalice el sketch, cree un plano paralelo a
YZ y que pase por el extremo del arco, tal
como se indica.
4) Dibuje un sketch en este último plano y
dibuje una circunferencia centrado al origen
de coordenadas.
5) Presione el botón Loft, y señale ambos
perfiles cerrados y luego escoja la opción
Center Line.
6) Luego click en Select a sketch y señale el
arco.
7) Presione el botón Shell y presione estas 2
caras, dándole un espesor de 1mm.
8) La figura final es.

PROBLEMA PROPUESTOS
Ejercicio 1
Usando este perfil dibujar el sólido mostrado en la siguiente diapositiva, la curva S es un
spline de 4 puntos, realizar restricción smooth(G2) para las tangencias entre línea y spline.
Usando los perfiles anteriores dibujar lo siguiente

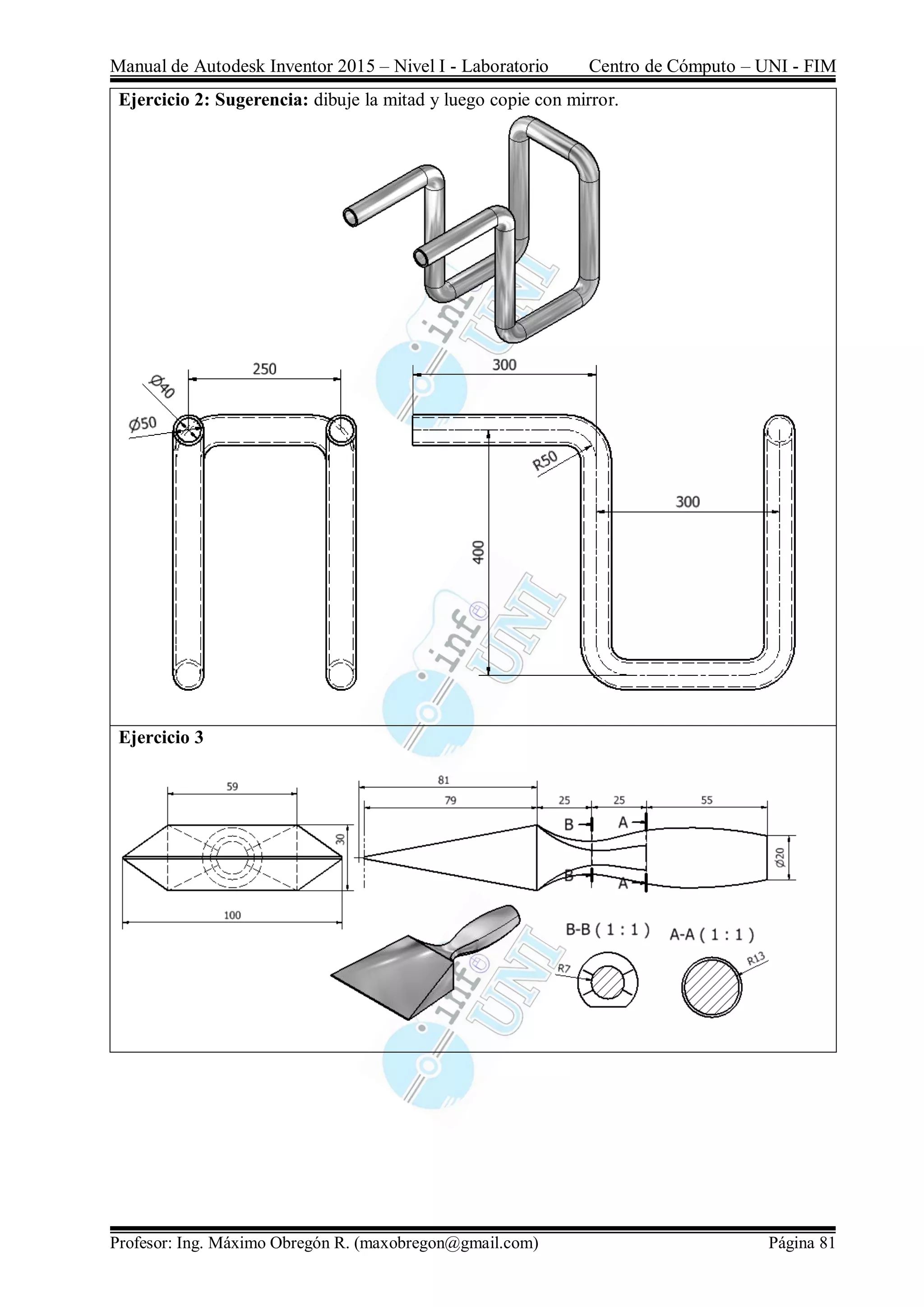

Ejercicio 2: Sugerencia: dibuje la mitad y luego copie con mirror.
Ejercicio 3

TEMA 4: ENSAMBLES

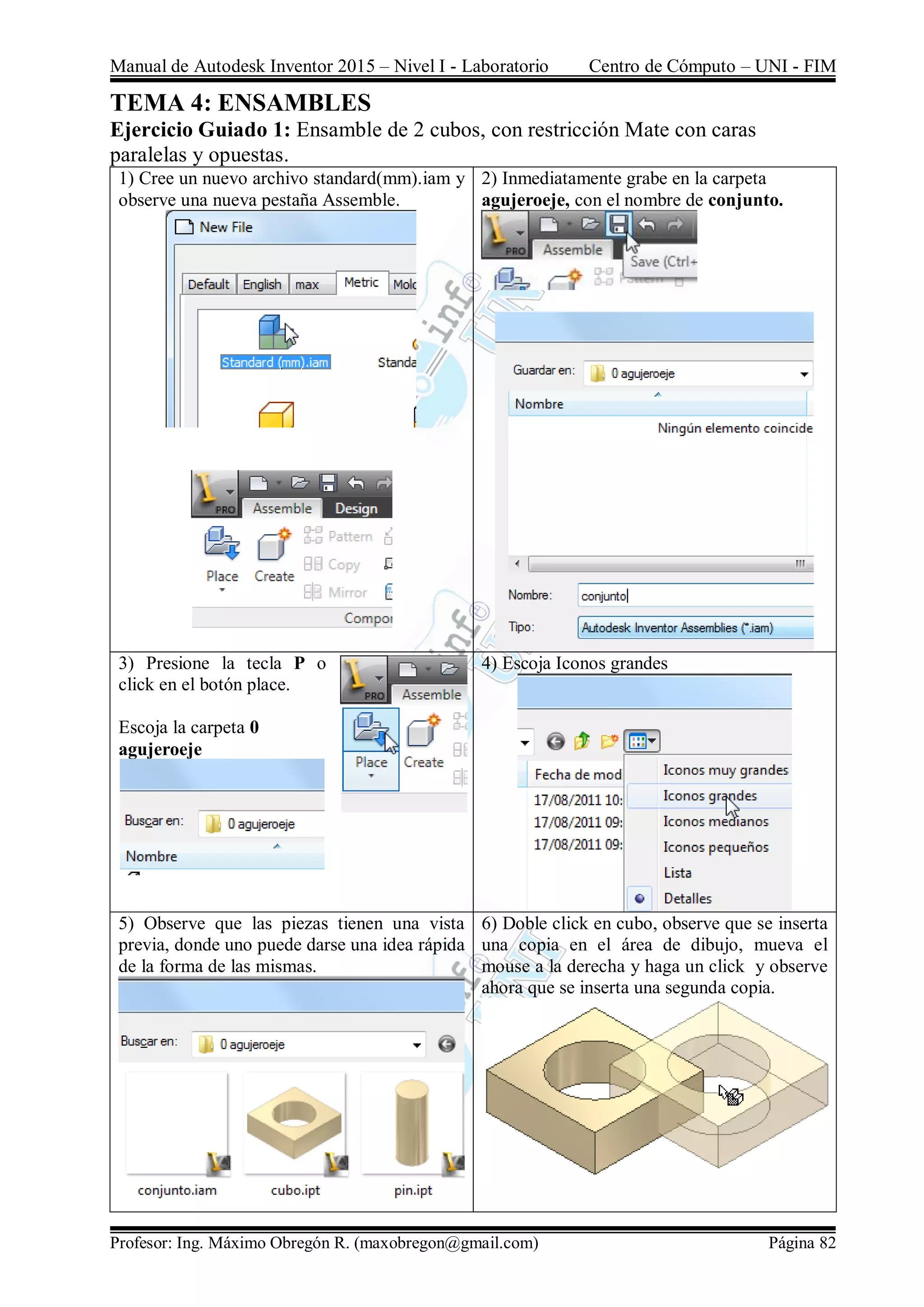

Ejercicio Guiado 1: Ensamble de 2 cubos, con restricción Mate con caras
paralelas y opuestas.
1) Cree un nuevo archivo standard(mm).iam y
observe una nueva pestaña Assemble.
2) Inmediatamente grabe en la carpeta
agujeroeje, con el nombre de conjunto.
3) Presione la tecla P o
click en el botón place.
Escoja la carpeta 0
agujeroeje
4) Escoja Iconos grandes
5) Observe que las piezas tienen una vista
previa, donde uno puede darse una idea rápida
de la forma de las mismas.
6) Doble click en cubo, observe que se inserta
una copia en el área de dibujo, mueva el
mouse a la derecha y haga un click y observe
ahora que se inserta una segunda copia.

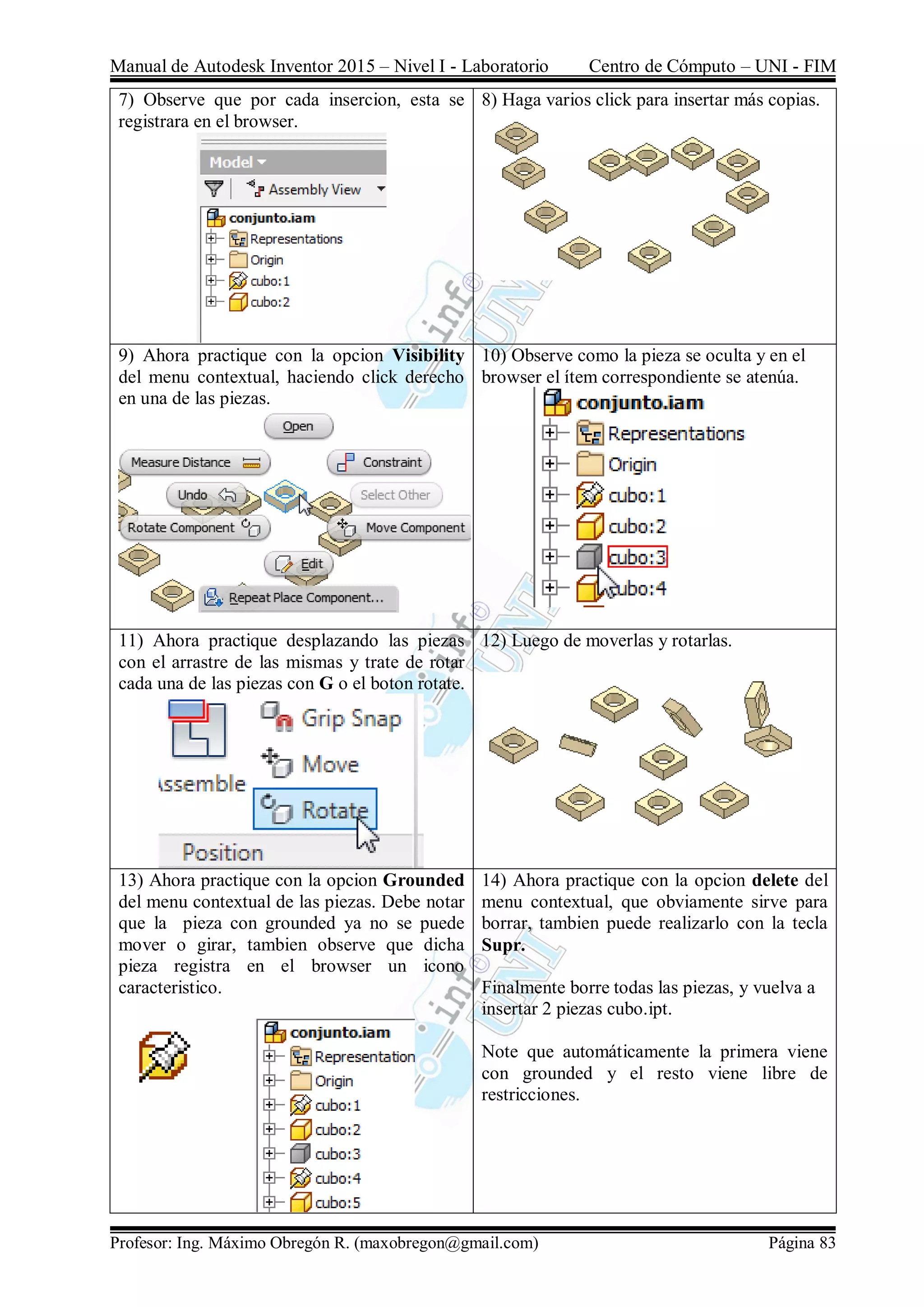

7) Observe que por cada insercion, esta se
registrara en el browser.
8) Haga varios click para insertar más copias.
9) Ahora practique con la opcion Visibility
del menu contextual, haciendo click derecho
en una de las piezas.
10) Observe como la pieza se oculta y en el
browser el ítem correspondiente se atenúa.
11) Ahora practique desplazando las piezas
con el arrastre de las mismas y trate de rotar
cada una de las piezas con G o el boton rotate.
12) Luego de moverlas y rotarlas.
13) Ahora practique con la opcion Grounded
del menu contextual de las piezas. Debe notar
que la pieza con grounded ya no se puede
mover o girar, tambien observe que dicha
pieza registra en el browser un icono
caracteristico.
14) Ahora practique con la opcion delete del
menu contextual, que obviamente sirve para
borrar, tambien puede realizarlo con la tecla
Supr.
Finalmente borre todas las piezas, y vuelva a
insertar 2 piezas cubo.ipt.
Note que automáticamente la primera viene
con grounded y el resto viene libre de
restricciones.

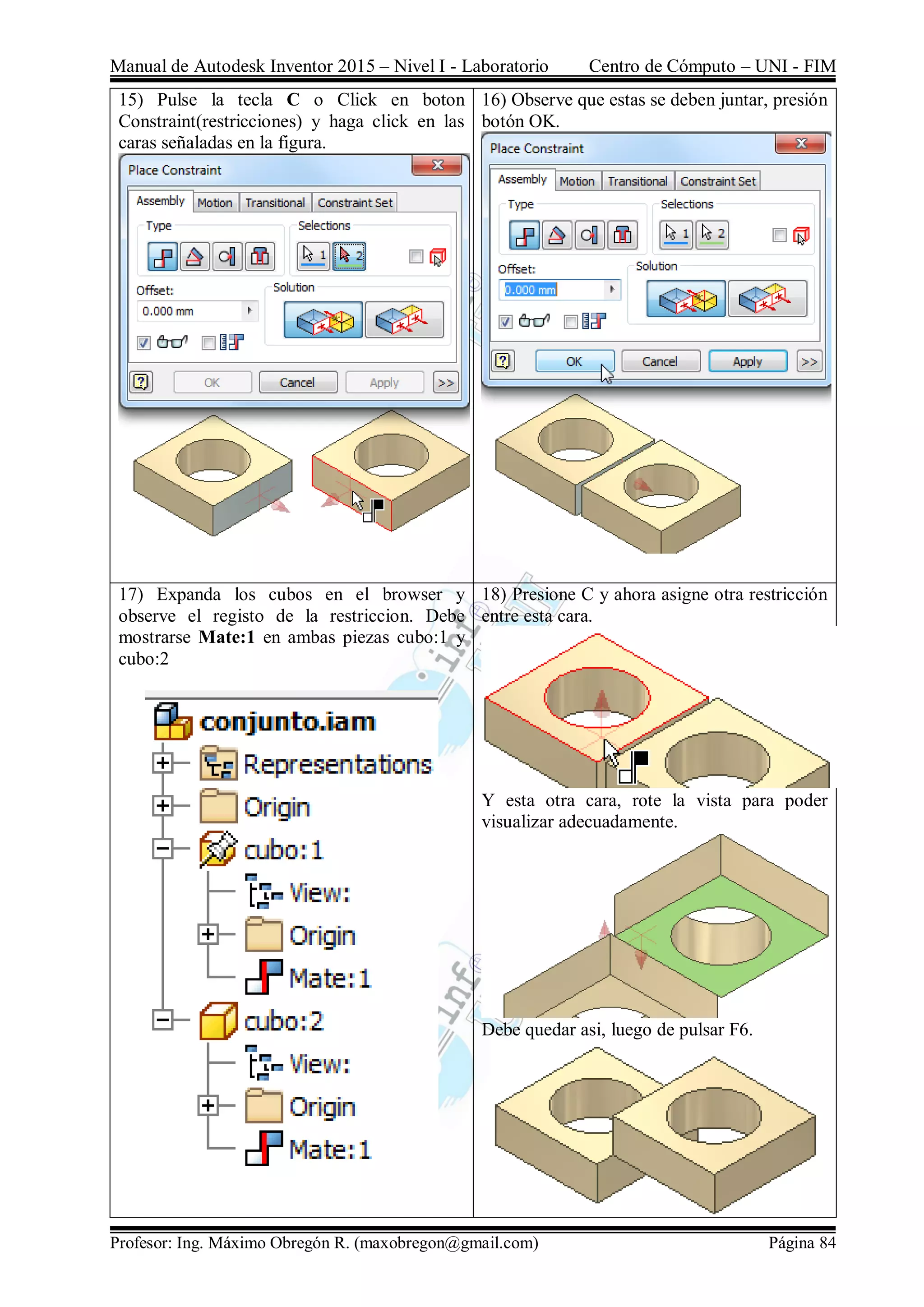

15) Pulse la tecla C o Click en boton
Constraint(restricciones) y haga click en las
caras señaladas en la figura.
16) Observe que estas se deben juntar, presión
botón OK.
17) Expanda los cubos en el browser y
observe el registo de la restriccion. Debe
mostrarse Mate:1 en ambas piezas cubo:1 y
cubo:2
18) Presione C y ahora asigne otra restricción
entre esta cara.
Y esta otra cara, rote la vista para poder
visualizar adecuadamente.
Debe quedar asi, luego de pulsar F6.

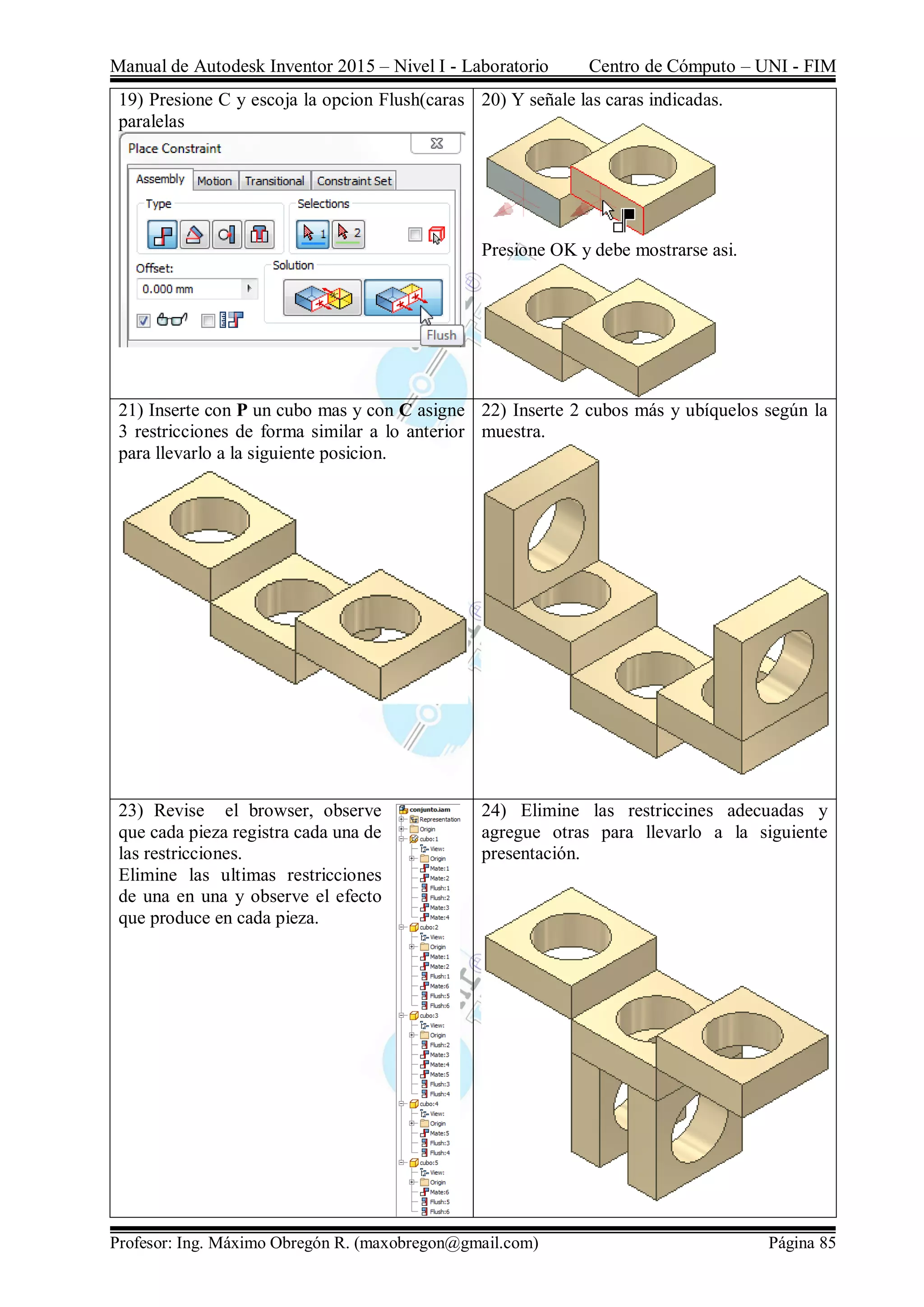

19) Presione C y escoja la opcion Flush(caras
paralelas
20) Y señale las caras indicadas.
Presione OK y debe mostrarse asi.
21) Inserte con P un cubo mas y con C asigne
3 restricciones de forma similar a lo anterior
para llevarlo a la siguiente posicion.
22) Inserte 2 cubos más y ubíquelos según la
muestra.
23) Revise el browser, observe
que cada pieza registra cada una de
las restricciones.
Elimine las ultimas restricciones
de una en una y observe el efecto
que produce en cada pieza.
24) Elimine las restriccines adecuadas y
agregue otras para llevarlo a la siguiente
presentación.

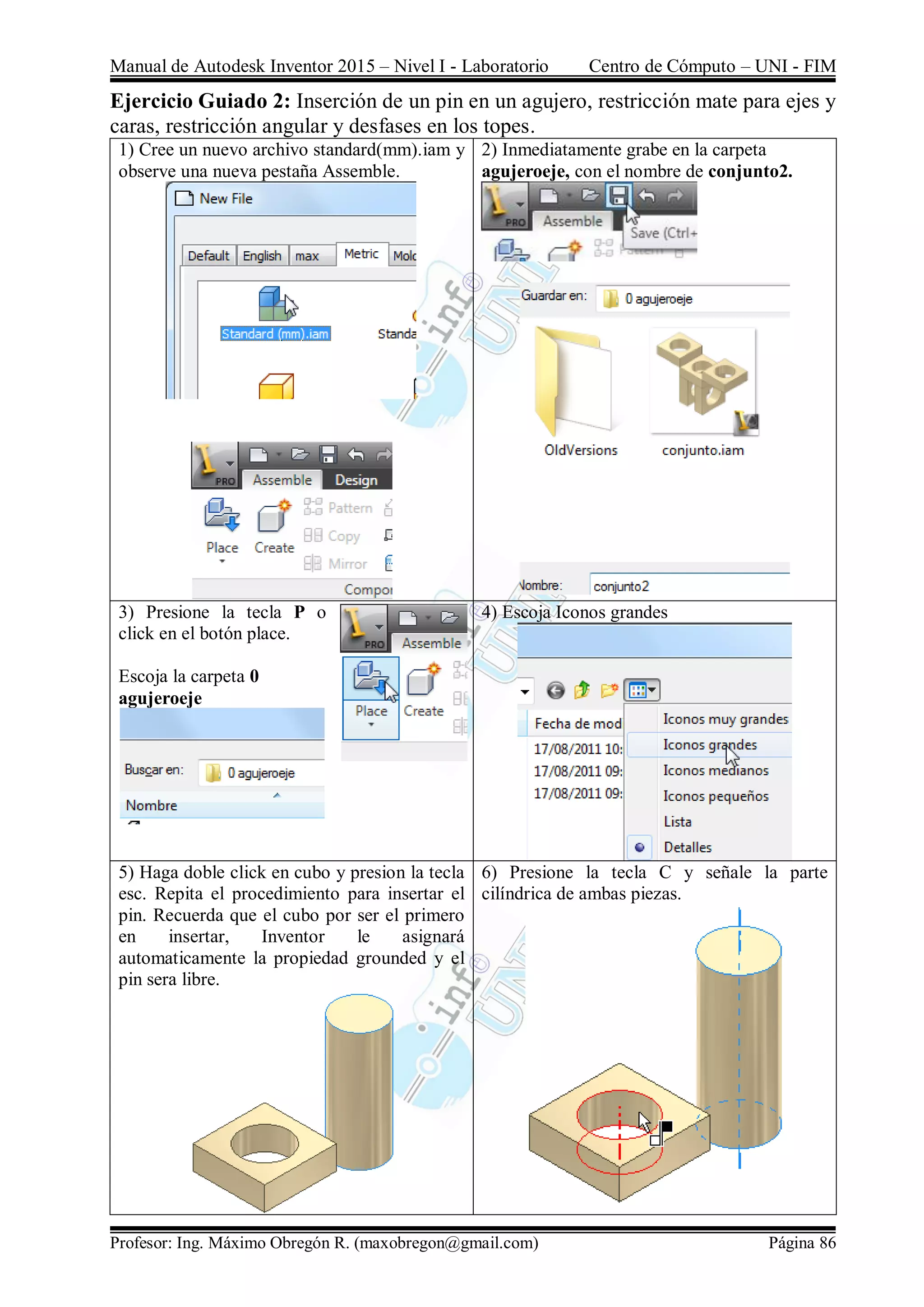

Ejercicio Guiado 2: Inserción de un pin en un agujero, restricción mate para ejes y
caras, restricción angular y desfases en los topes.
2) Inmediatamente grabe en la carpeta
agujeroeje, con el nombre de conjunto2.
3) Presione la tecla P o
click en el botón place.
Escoja la carpeta 0
agujeroeje
4) Escoja Iconos grandes
5) Haga doble click en cubo y presion la tecla
esc. Repita el procedimiento para insertar el
pin. Recuerda que el cubo por ser el primero
en insertar, Inventor le asignará
automaticamente la propiedad grounded y el
pin sera libre.
6) Presione la tecla C y señale la parte
cilíndrica de ambas piezas.

7) Debe tener la siguiente presentacion,
arastre el pin y observe que este se desplaza
solamente sobre su eje.

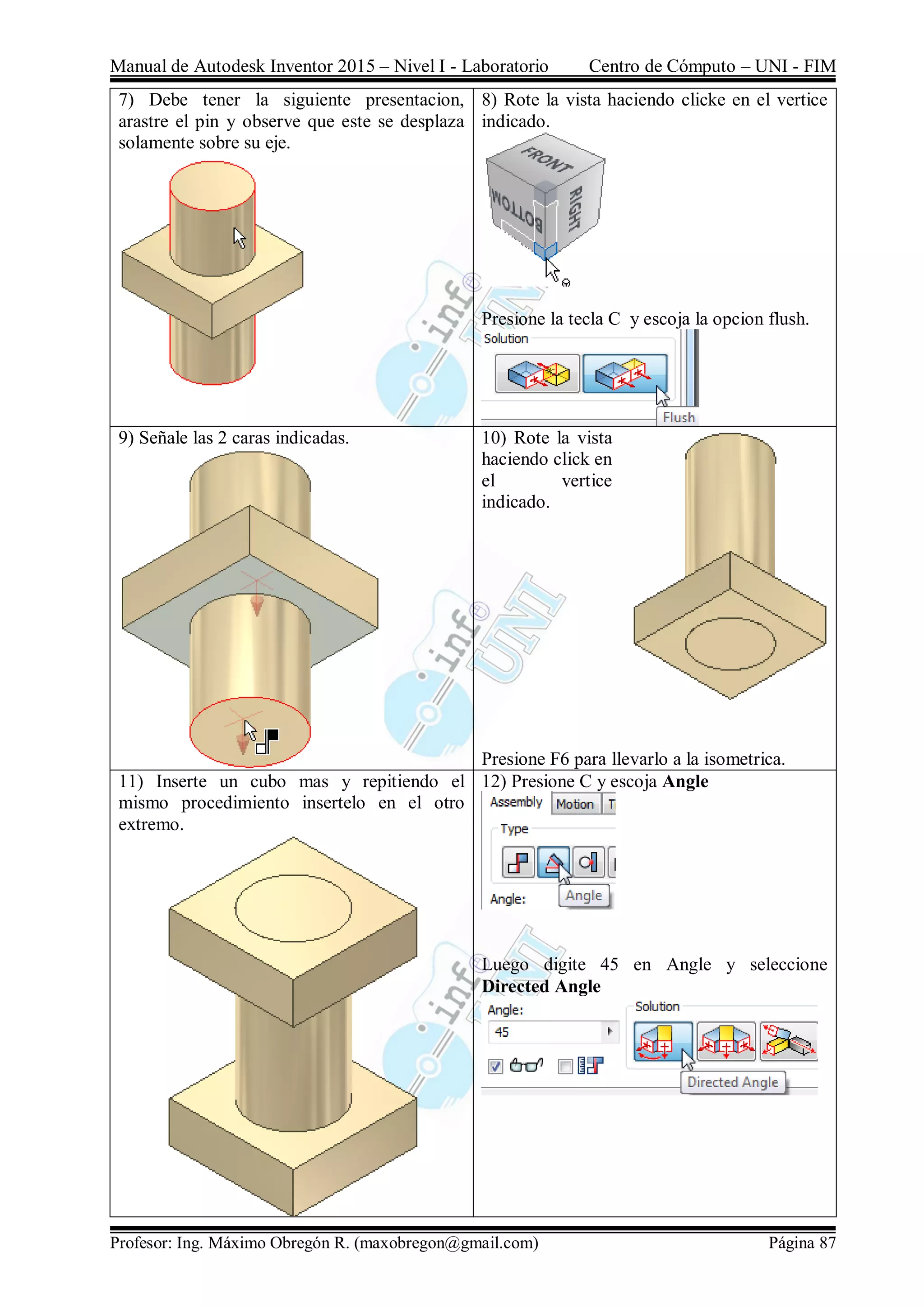

8) Rote la vista haciendo clicke en el vertice
indicado.
Presione la tecla C y escoja la opcion flush.
9) Señale las 2 caras indicadas. 10) Rote la vista
haciendo click en
el vertice
indicado.
Presione F6 para llevarlo a la isometrica.
11) Inserte un cubo mas y repitiendo el
mismo procedimiento insertelo en el otro
extremo.
12) Presione C y escoja Angle
Luego digite 45 en Angle y seleccione
Directed Angle

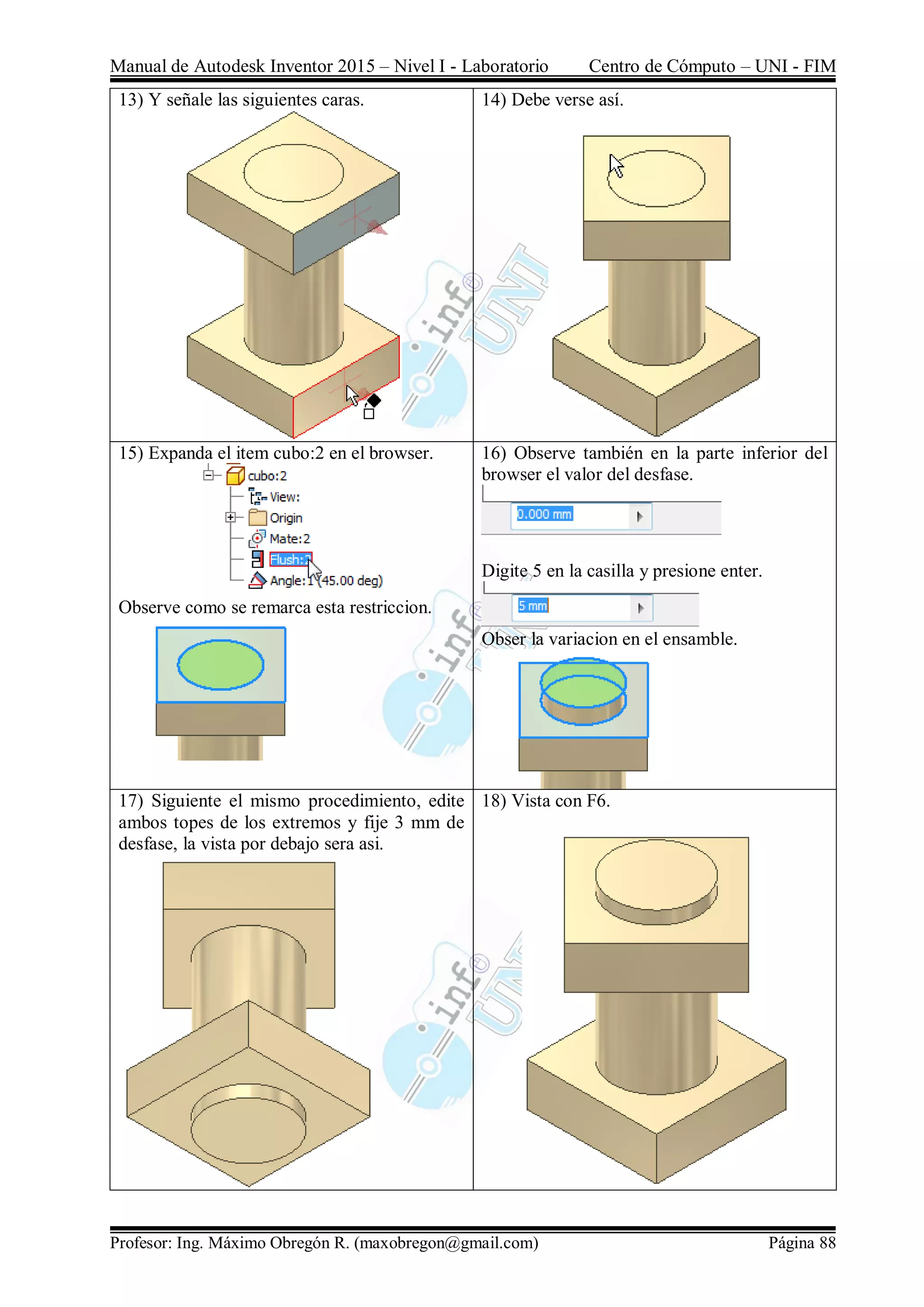

13) Y señale las siguientes caras. 14) Debe verse así.
15) Expanda el item cubo:2 en el browser.
Observe como se remarca esta restriccion.
16) Observe también en la parte inferior del
browser el valor del desfase.
Digite 5 en la casilla y presione enter.
Obser la variacion en el ensamble.
17) Siguiente el mismo procedimiento, edite
ambos topes de los extremos y fije 3 mm de
desfase, la vista por debajo sera asi.
18) Vista con F6.

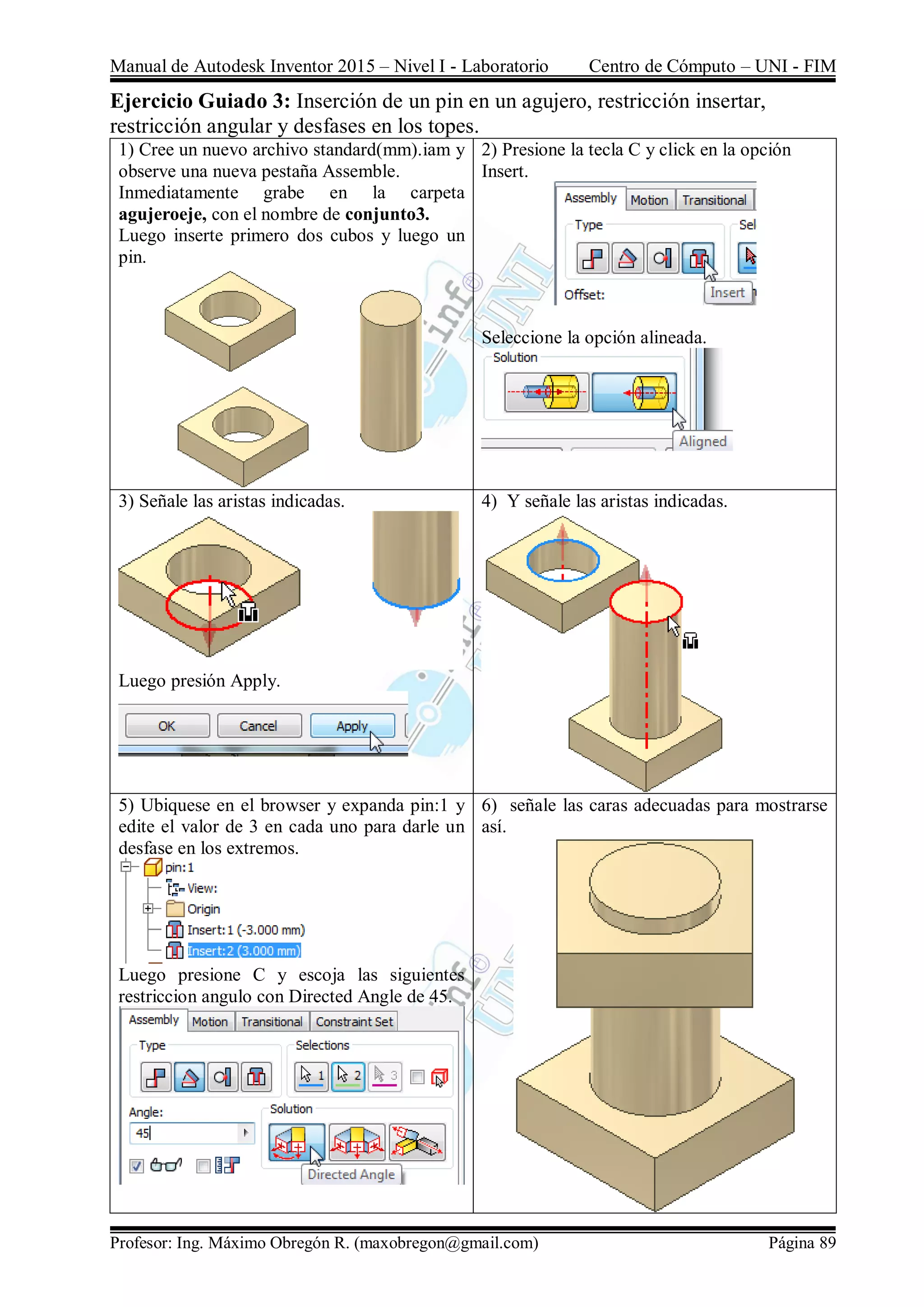

Ejercicio Guiado 3: Inserción de un pin en un agujero, restricción insertar,
restricción angular y desfases en los topes.
Inmediatamente grabe en la carpeta
agujeroeje, con el nombre de conjunto3.
Luego inserte primero dos cubos y luego un
pin.
2) Presione la tecla C y click en la opción
Insert.
Seleccione la opción alineada.
3) Señale las aristas indicadas.
Luego presión Apply.
4) Y señale las aristas indicadas.
5) Ubiquese en el browser y expanda pin:1 y
edite el valor de 3 en cada uno para darle un
desfase en los extremos.
Luego presione C y escoja las siguientes
restriccion angulo con Directed Angle de 45.
6) señale las caras adecuadas para mostrarse
así.

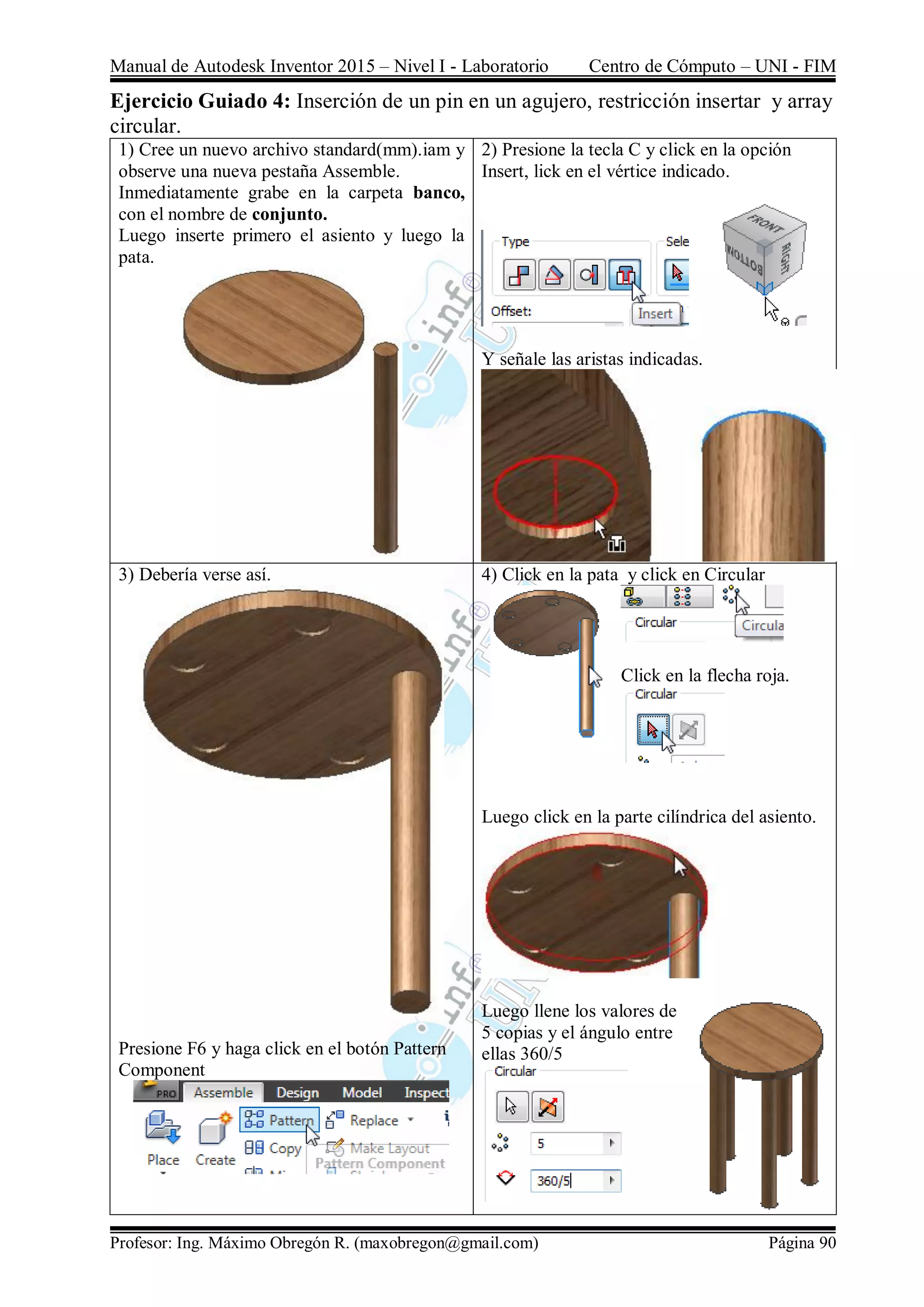

Ejercicio Guiado 4: Inserción de un pin en un agujero, restricción insertar y array
circular.
Inmediatamente grabe en la carpeta banco,
con el nombre de conjunto.
Luego inserte primero el asiento y luego la
pata.
2) Presione la tecla C y click en la opción
Insert, lick en el vértice indicado.
Y señale las aristas indicadas.
3) Debería verse así.
Presione F6 y haga click en el botón Pattern
Component
4) Click en la pata y click en Circular
Click en la flecha roja.
Luego click en la parte cilíndrica del asiento.
Luego llene los valores de
5 copias y el ángulo entre
ellas 360/5

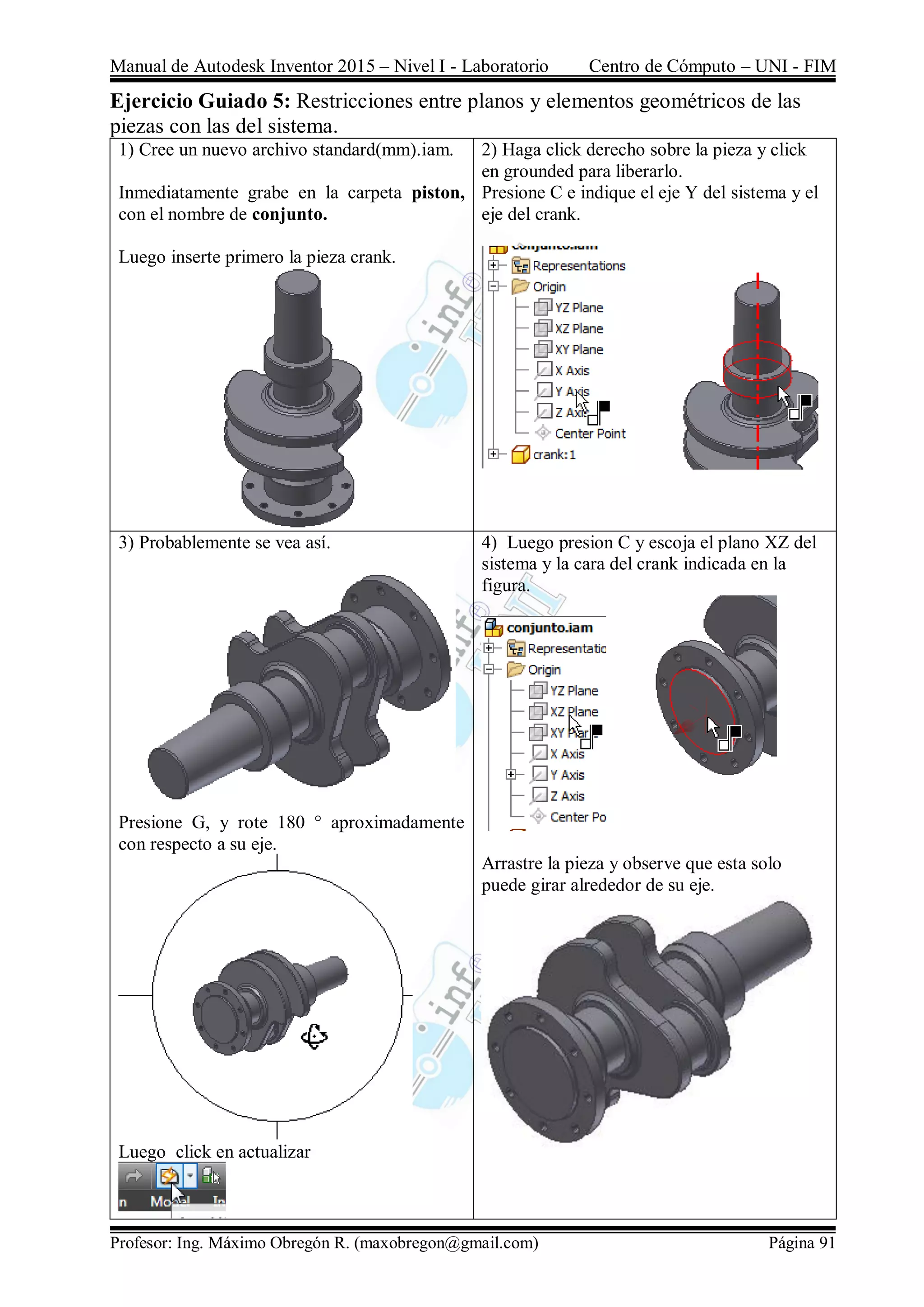

Ejercicio Guiado 5: Restricciones entre planos y elementos geométricos de las
piezas con las del sistema.
1) Cree un nuevo archivo standard(mm).iam.
Inmediatamente grabe en la carpeta piston,
con el nombre de conjunto.
Luego inserte primero la pieza crank.
2) Haga click derecho sobre la pieza y click
en grounded para liberarlo.
Presione C e indique el eje Y del sistema y el
eje del crank.
3) Probablemente se vea así.
Presione G, y rote 180 ° aproximadamente
con respecto a su eje.
Luego click en actualizar
4) Luego presion C y escoja el plano XZ del
sistema y la cara del crank indicada en la
figura.
Arrastre la pieza y observe que esta solo
puede girar alrededor de su eje.

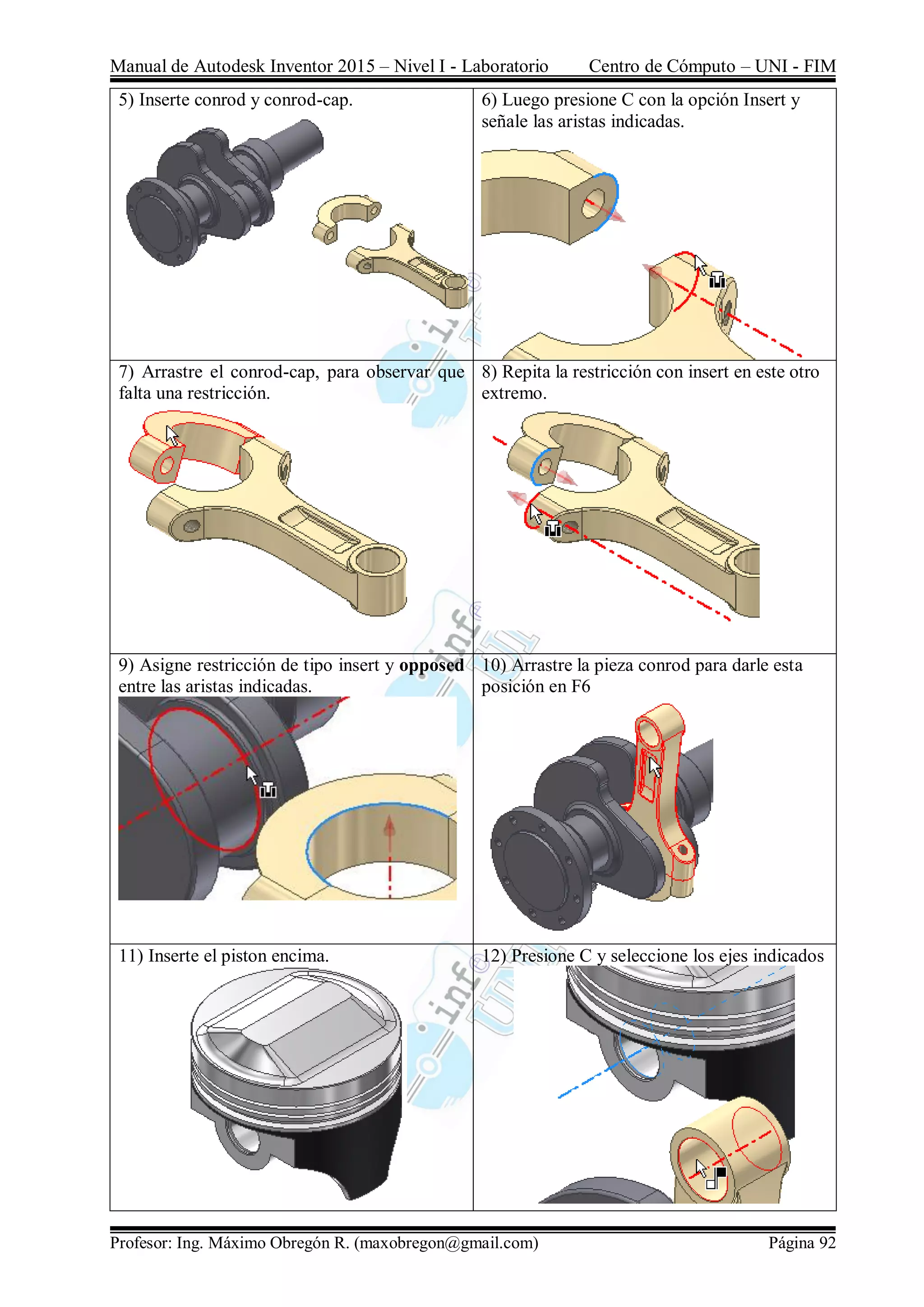

5) Inserte conrod y conrod-cap. 6) Luego presione C con la opción Insert y
señale las aristas indicadas.
7) Arrastre el conrod-cap, para observar que
falta una restricción.
8) Repita la restricción con insert en este otro
extremo.
9) Asigne restricción de tipo insert y opposed
entre las aristas indicadas.
10) Arrastre la pieza conrod para darle esta
posición en F6
11) Inserte el piston encima. 12) Presione C y seleccione los ejes indicados

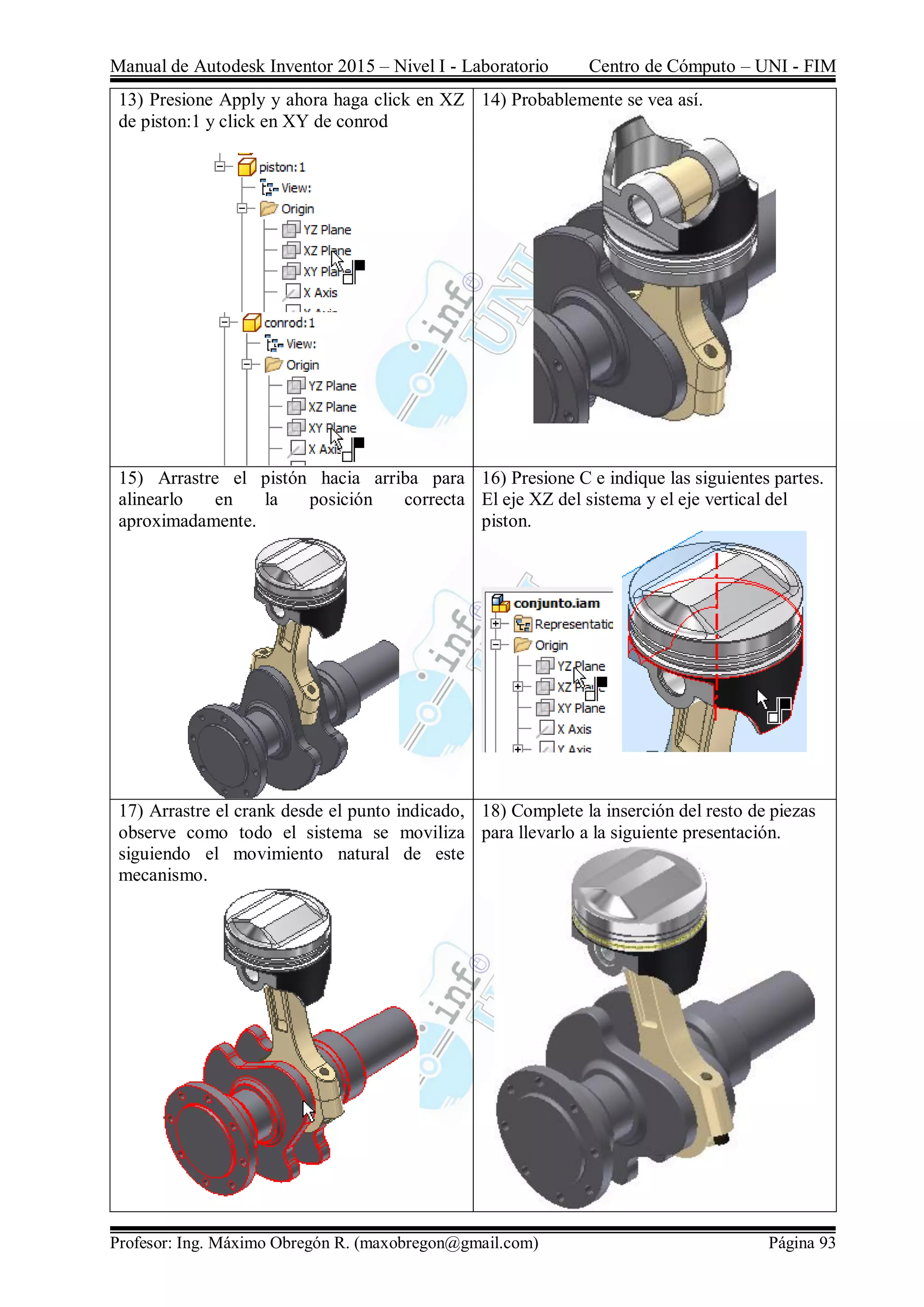

13) Presione Apply y ahora haga click en XZ
de piston:1 y click en XY de conrod
14) Probablemente se vea así.
15) Arrastre el pistón hacia arriba para
alinearlo en la posición correcta
aproximadamente.
16) Presione C e indique las siguientes partes.
El eje XZ del sistema y el eje vertical del
piston.
17) Arrastre el crank desde el punto indicado,
observe como todo el sistema se moviliza
siguiendo el movimiento natural de este
mecanismo.
18) Complete la inserción del resto de piezas
para llevarlo a la siguiente presentación.

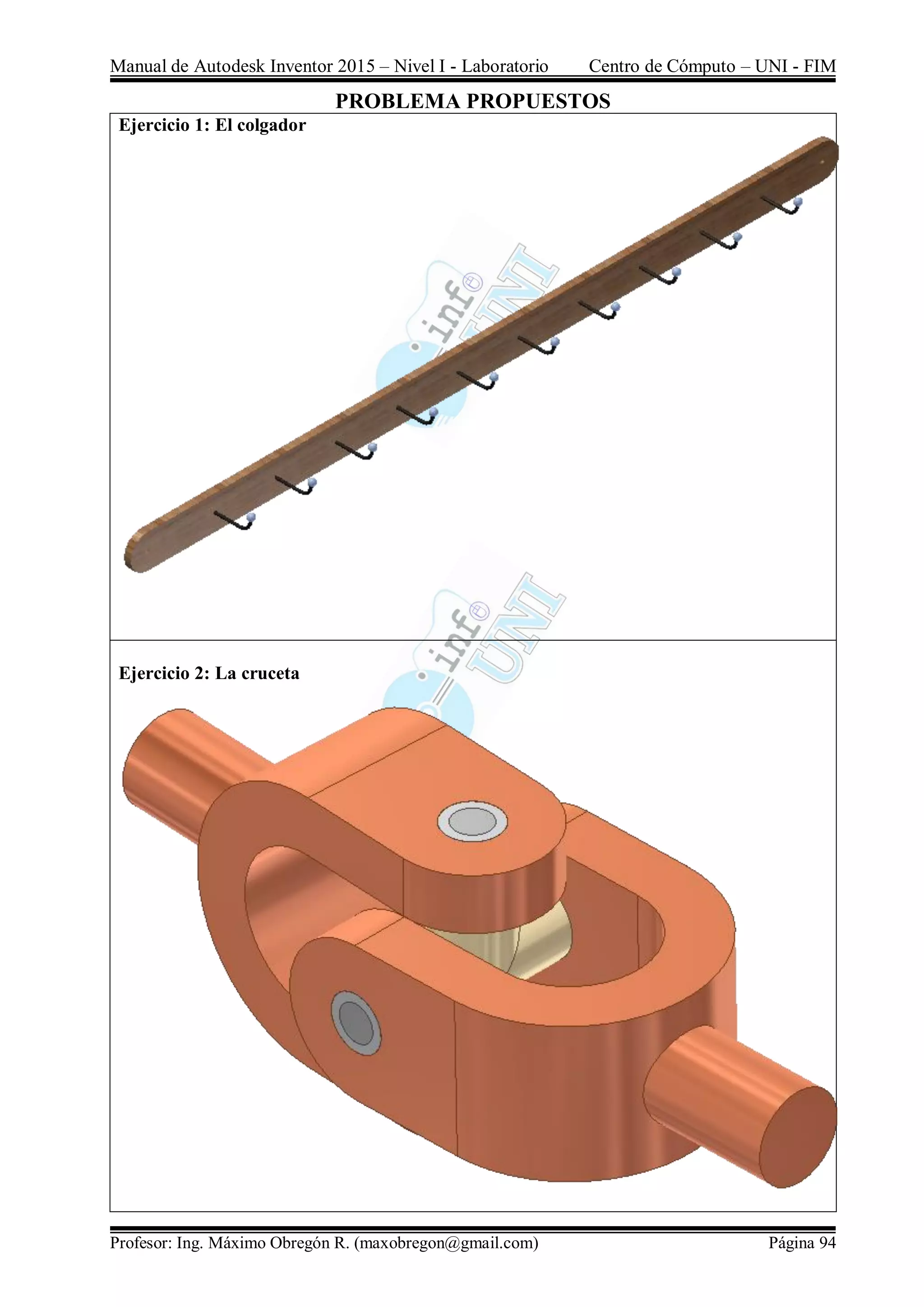

PROBLEMA PROPUESTOS
Ejercicio 1: El colgador
Ejercicio 2: La cruceta

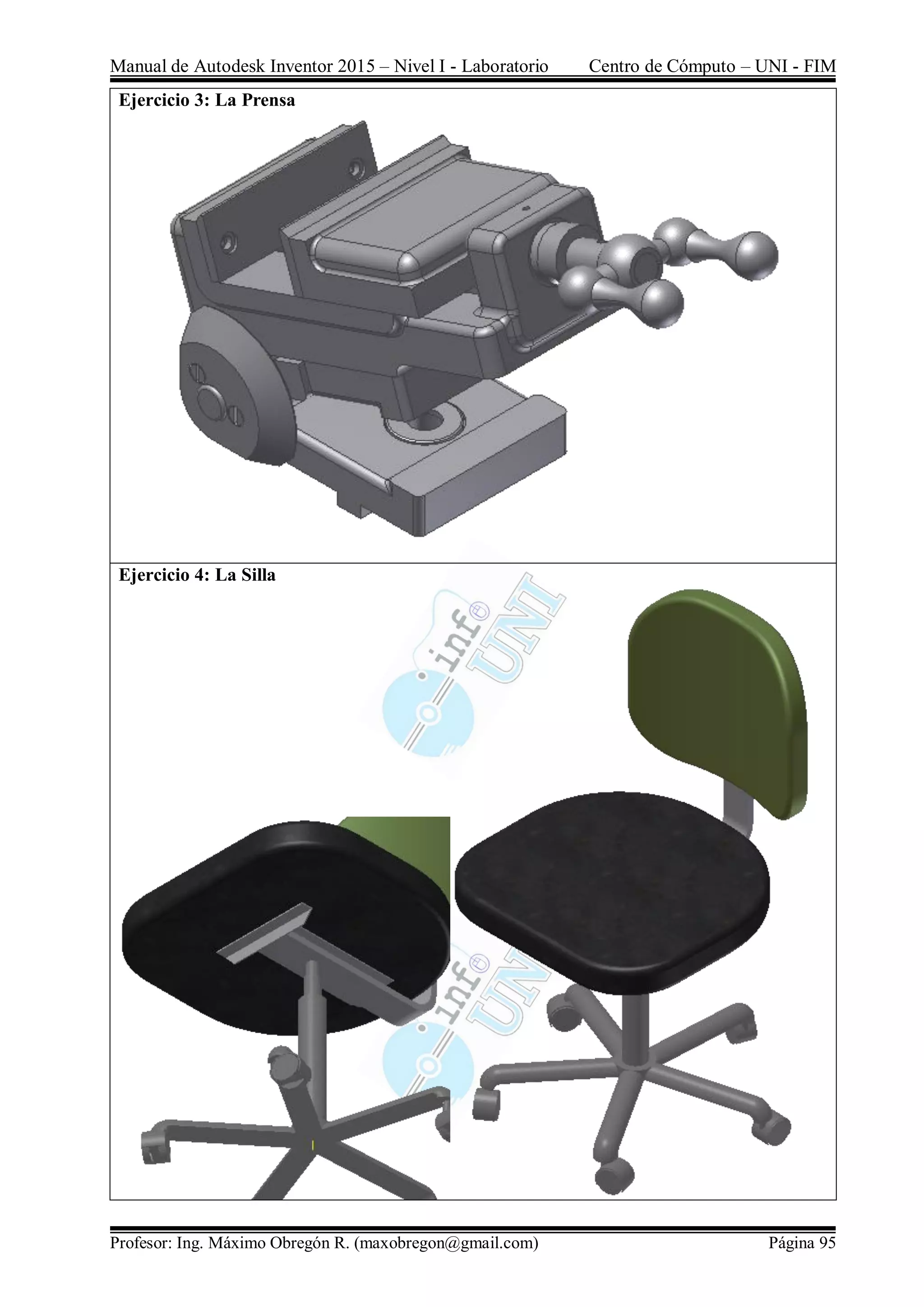

Ejercicio 3: La Prensa
Ejercicio 4: La Silla

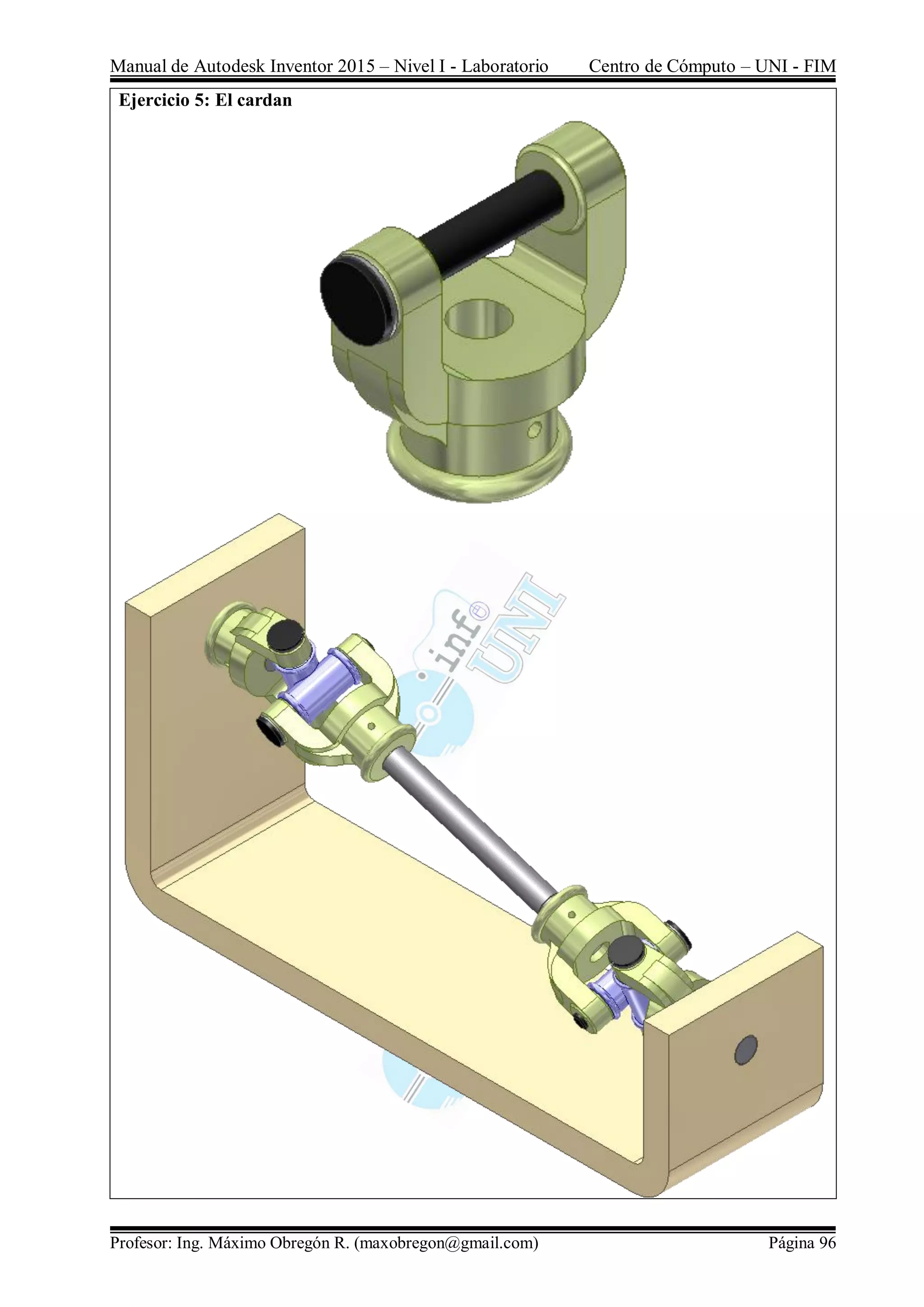

Ejercicio 5: El cardan

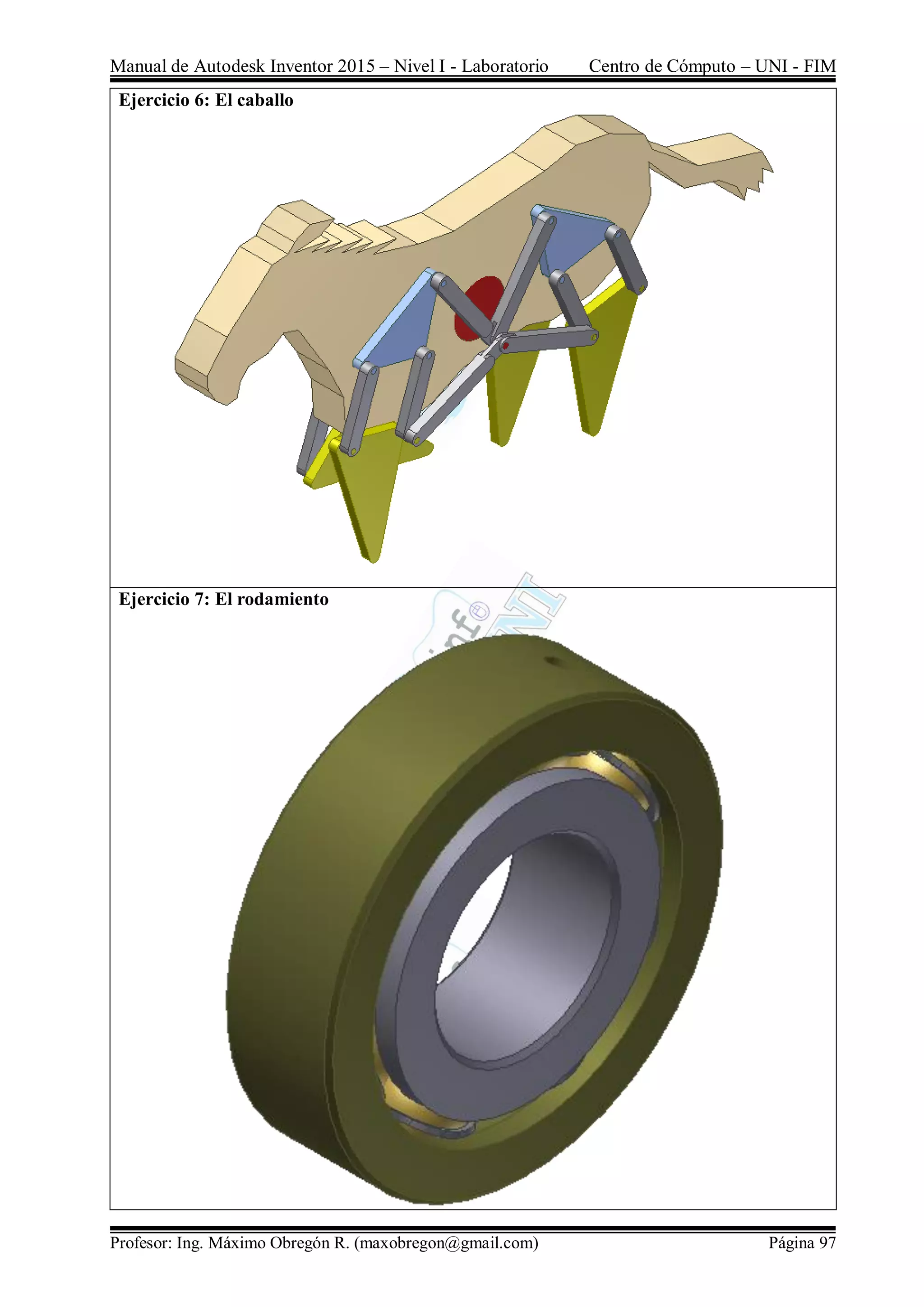

Ejercicio 6: El caballo
Ejercicio 7: El rodamiento

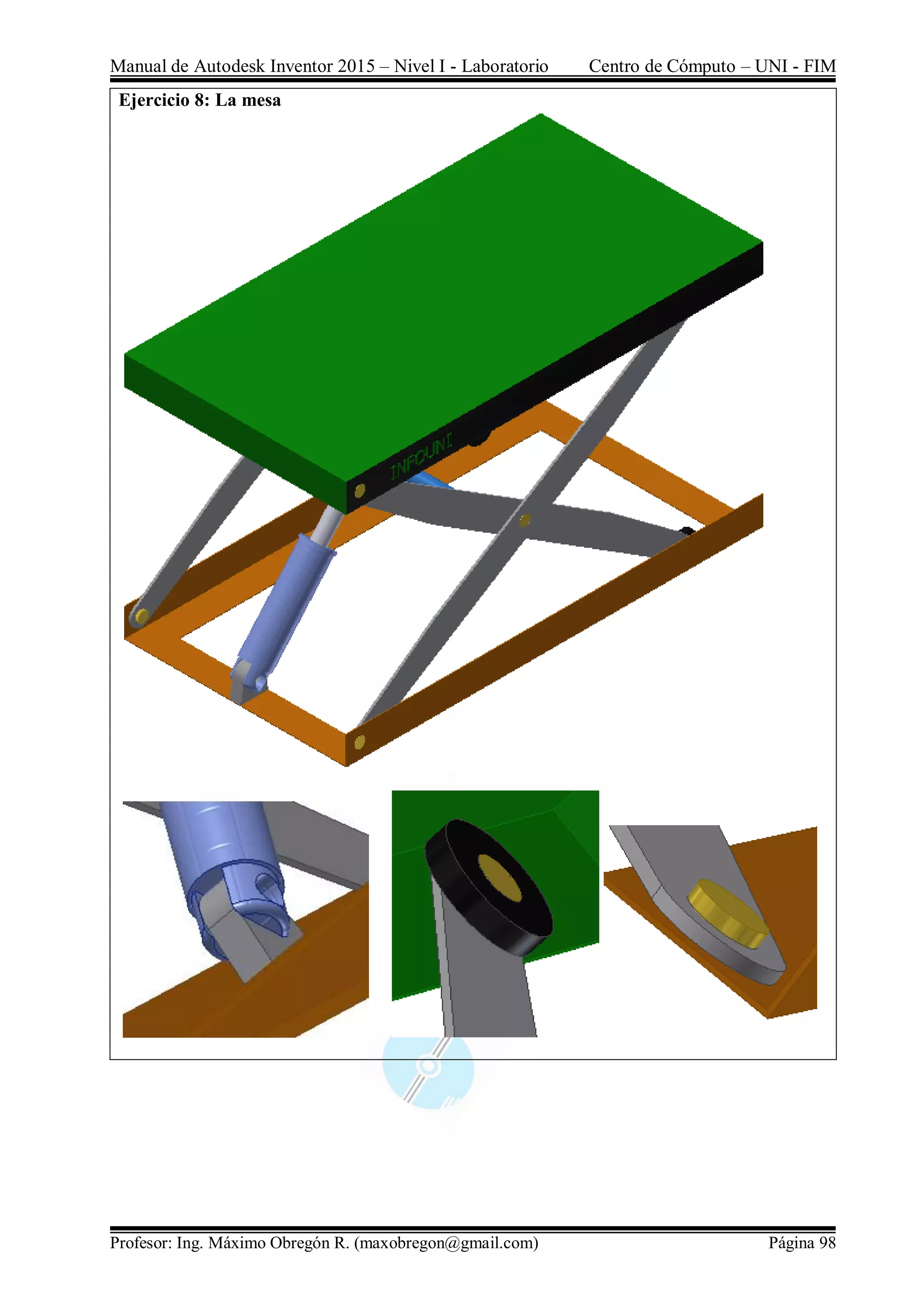

Ejercicio 8: La mesa

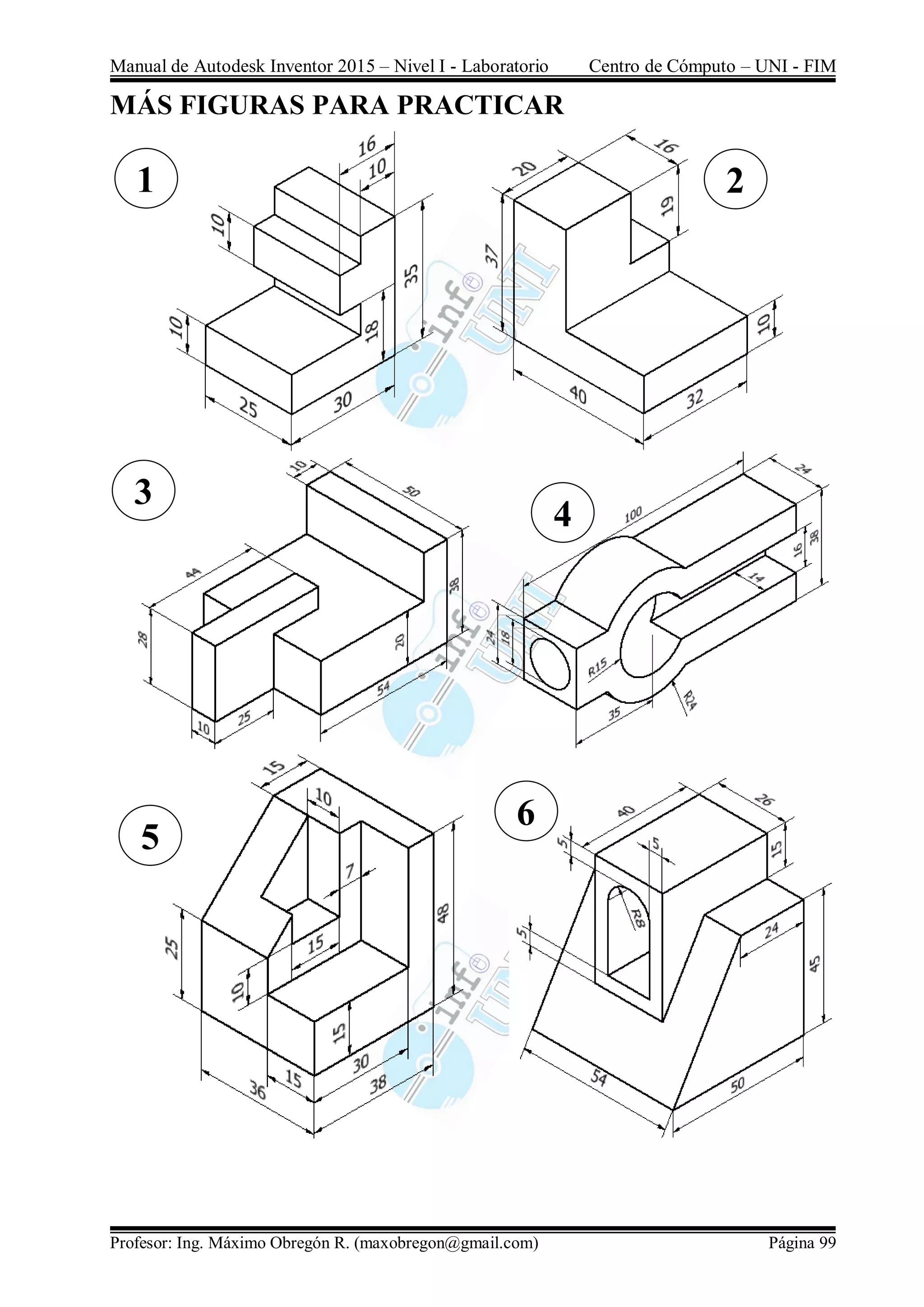

MÁS FIGURAS PARA PRACTICAR
1
3
4
6
5
2

7
8
9
10

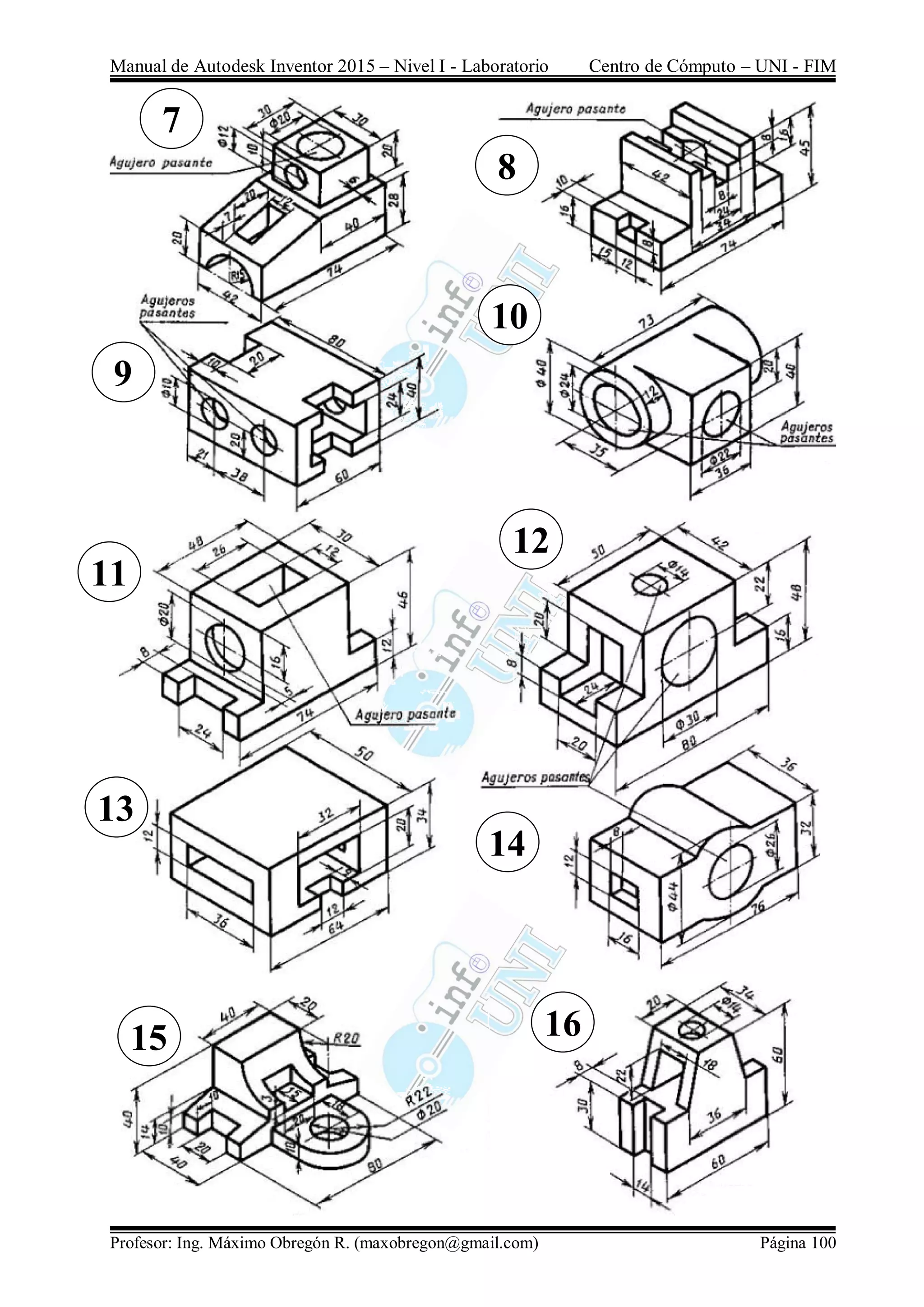

11
12
14
13
15 16

17
18
19
20
21
22

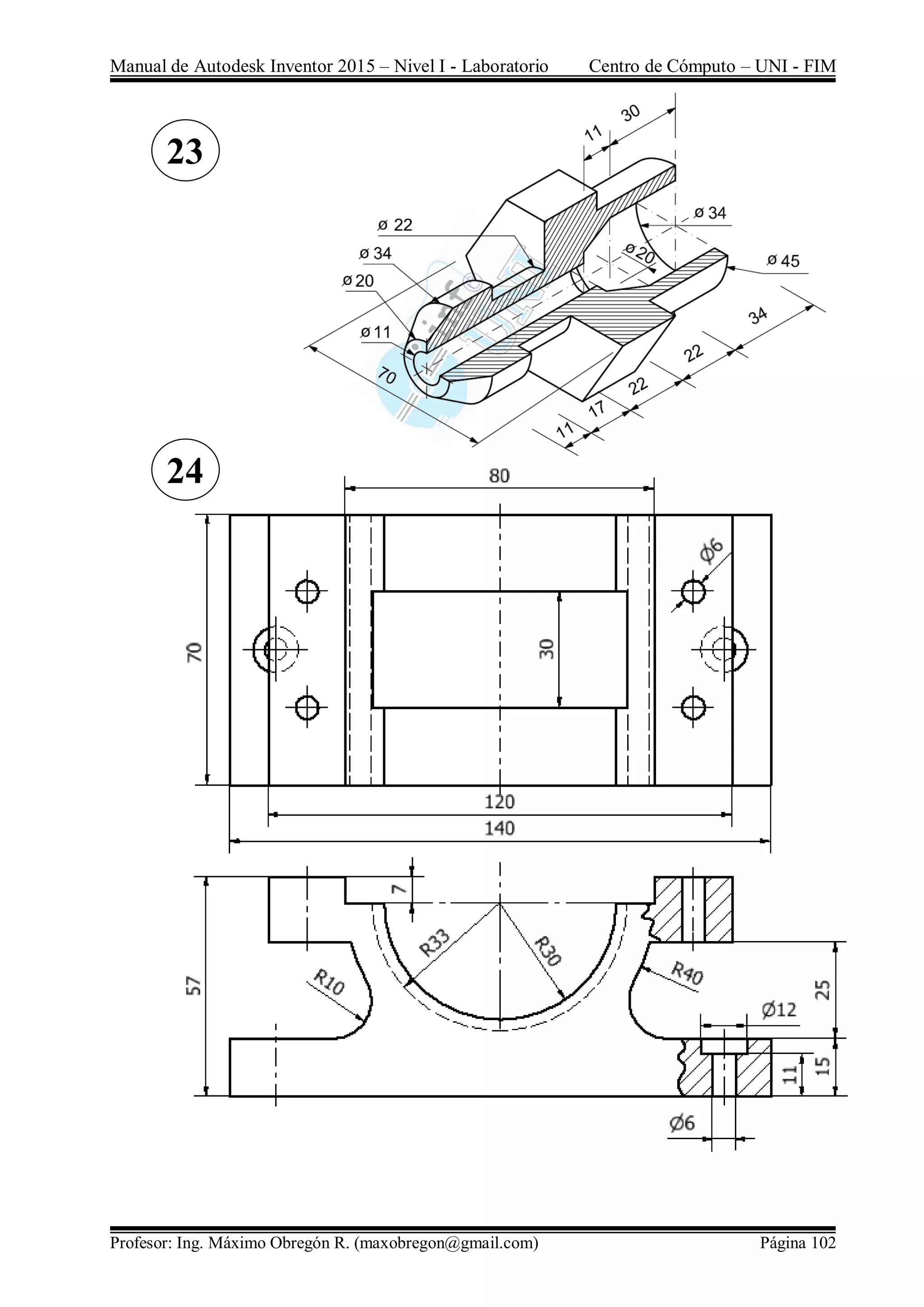

23
24

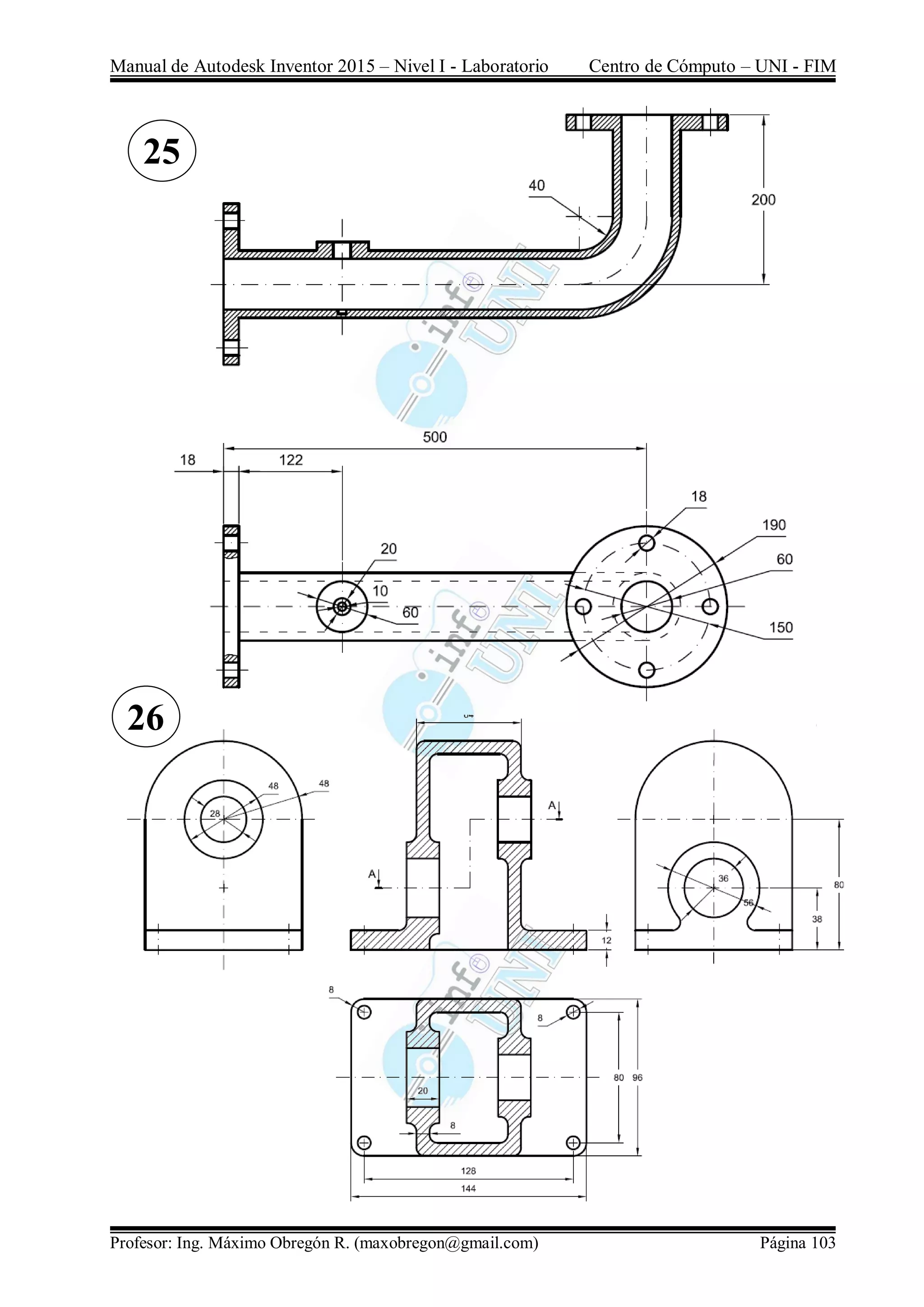

25
26

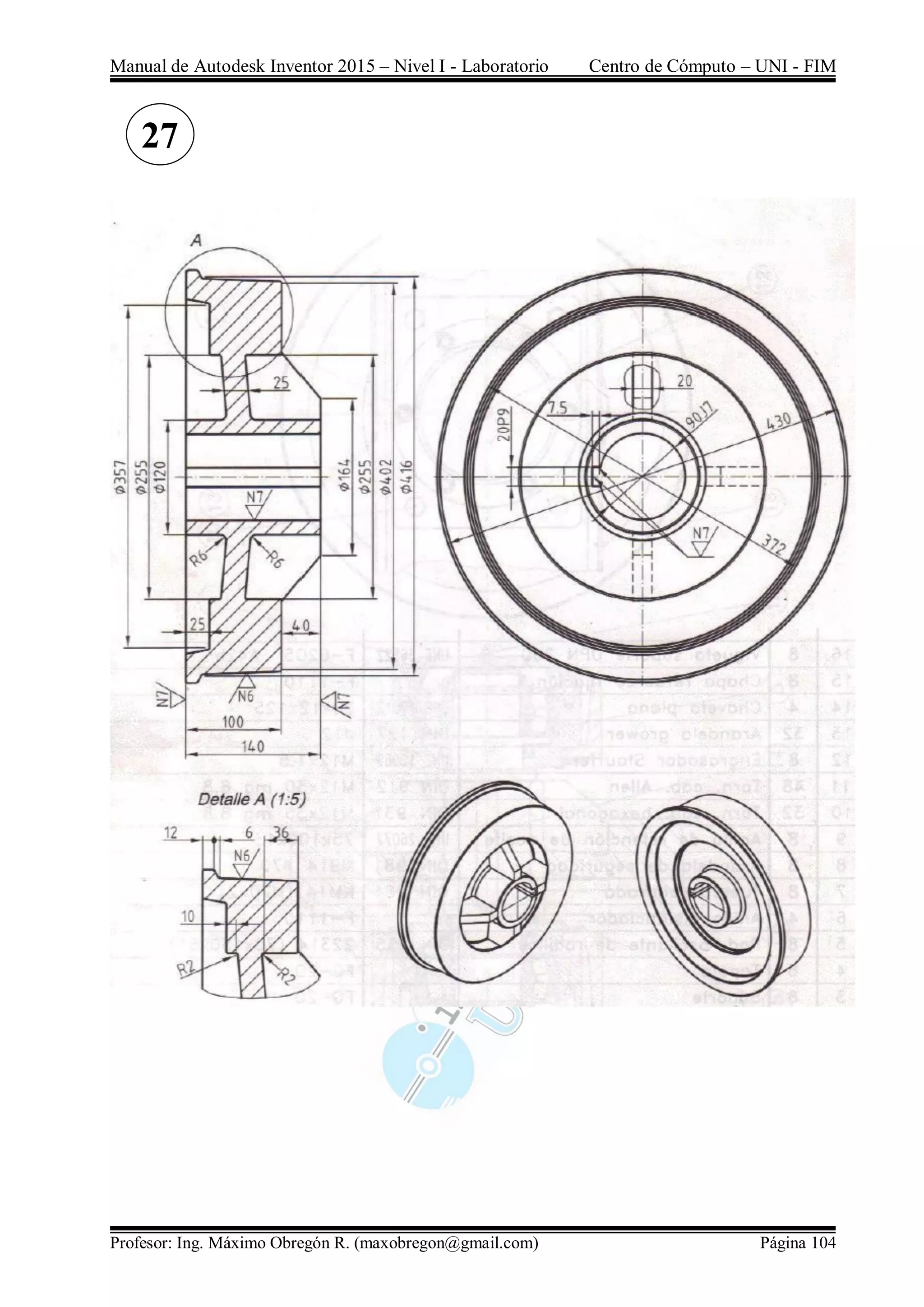

27

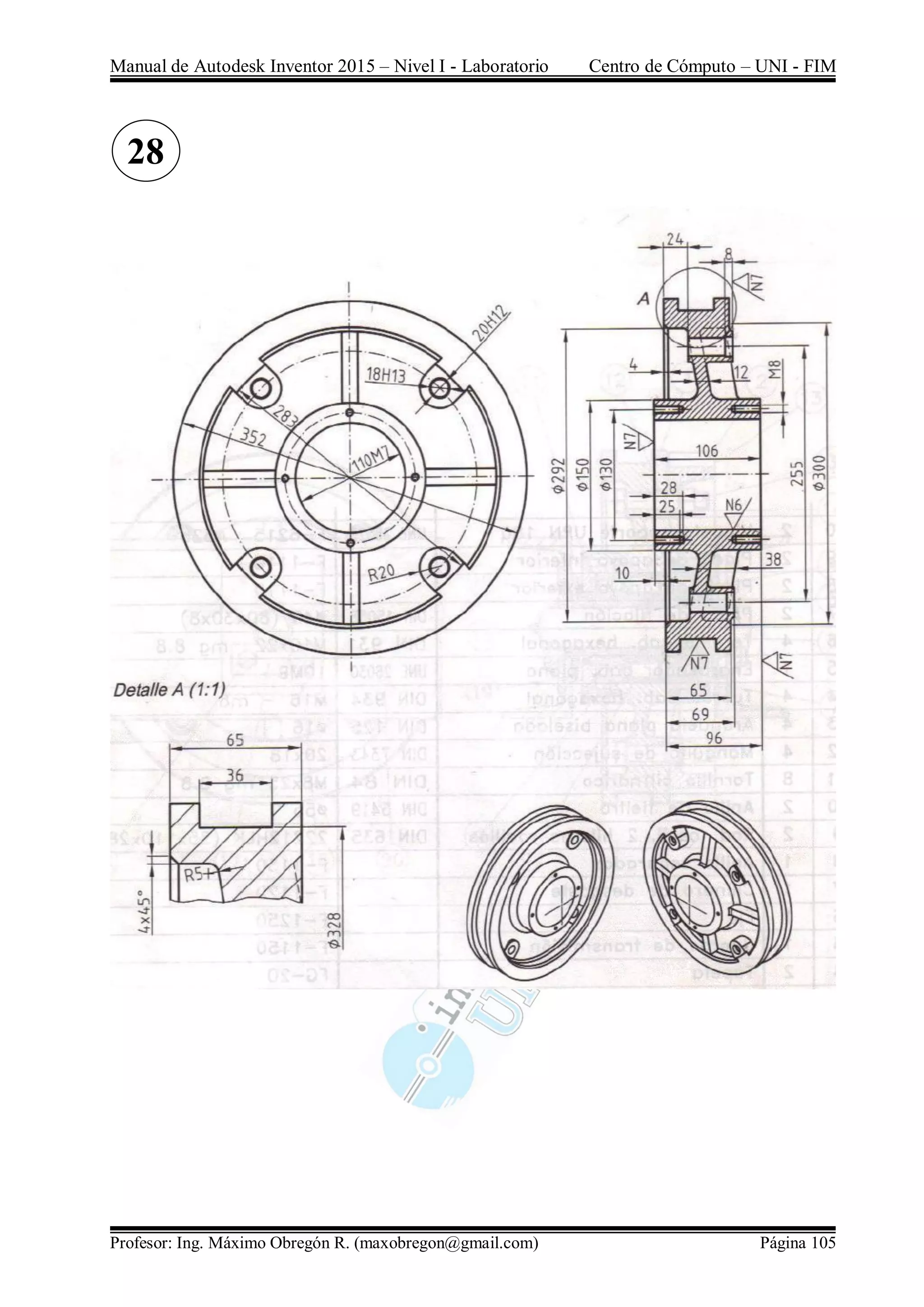

28

Manual inventor 2015 nivel 1 - laboratorio

Más contenido relacionado

La actualidad más candente

Similar a Manual inventor 2015 nivel 1 - laboratorio

Último

Manual inventor 2015 nivel 1 - laboratorio
