INTRODUCCION
Entre los programas que se utilizan para el trabajo en ingeniería civil, geográfica, Hidráulica y
afines, actualmente existe uno que marca diferencia.
Autocad Civil 3D. Su modelo de ingeniería dinámico proporciona potencia para completar
hasta un 50% más rápidos proyectos de caminos, paisajismo, alcantarillados, plataformas y
muchos otros tipos de proyectos de ingeniería. Superficies, secciones transversales,
alineamientos, perfiles, anotaciones y más se vinculan dinámicamente, agilizando y facilitando
la evaluación de múltiples alternativas, la toma de mejores decisiones y la producción de planos
actualizados.
La tecnología con la que trabaja, no puede ser comparada con las de otro software que existe en
el mercado.
Sabemos que los proyectos tienen etapas de corrección, y esto implica muchas horas de revisión
en los procesos de datos. Con el Civil 3D, esto se hace automáticamente, cualquier cambio que
realice en el proyecto, cambiara automáticamente los datos generados, es decir, por ejemplo, si
cambiamos un punto que pertenece al modelo original del terreno, automáticamente se
actualizarán los informes de volúmenes generados con ese modelo, esto significa el ahorro de
muchas horas de trabajo en la oficina.

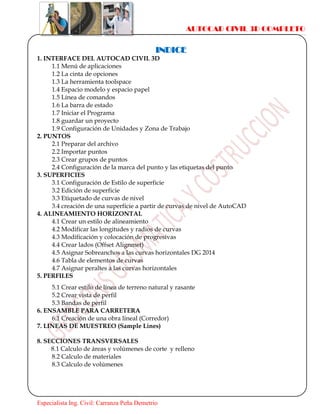

INDICE
1. INTERFACE DEL AUTOCAD CIVIL 3D
1.1 Menú de aplicaciones
1.2 La cinta de opciones
1.3 La herramienta toolspace
1.4 Espacio modelo y espacio papel
1.5 Línea de comandos
1.6 La barra de estado
1.7 Iniciar el Programa
1.8 guardar un proyecto
1.9 Configuración de Unidades y Zona de Trabajo
2. PUNTOS
2.1 Preparar del archivo
2.2 Importar puntos
2.3 Crear grupos de puntos
2.4 Configuración de la marca del punto y las etiquetas del punto
3. SUPERFICIES
3.1 Configuración de Estilo de superficie
3.2 Edición de superficie
3.3 Etiquetado de curvas de nivel
3.4 creación de una superficie a partir de curvas de nivel de AutoCAD
4. ALINEAMIENTO HORIZONTAL
4.1 Crear un estilo de alineamiento
4.2 Modificar las longitudes y radios de curvas
4.3 Modificación y colocación de progresivas
4.4 Crear lados (Offset Alignmet)
4.5 Asignar Sobreanchos a las curvas horizontales DG 2014
4.6 Tabla de elementos de curvas
4.7 Asignar peraltes a las curvas horizontales
5. PERFILES
5.1 Crear estilo de línea de terreno natural y rasante
5.2 Crear vista de perfil
5.3 Bandas de perfil
6. ENSAMBLE PARA CARRETERA
6.1 Creación de una obra lineal (Corredor)
7. LINEAS DE MUESTREO (Sample Lines)
8. SECCIONES TRANSVERSALES
8.1 Calculo de áreas y volúmenes de corte y relleno
8.2 Calculo de materiales
8.3 Calculo de volúmenes

Especialista Ing. Civil: Carranza Peña Demetrio 1
Consultoría profesional en Cad y diseño civil.
1. INTERFACE
ABRIR UN
DIBUJO
NUEVO
ABRIR
ARCHIVOS
ULTIMOS
NUEVO
COMPARTIR
ARCHIVOS
CON OTROS
USUARIOS
VIDEOS
DEMOSTRATIVOS
APRENDER
CREAR

1.1.-MENÚ DE APLICACIONES:
El menú de aplicaciones, contiene los
comandos más comunes: Nuevo, Abrir,
Guardar, Guardar como, Exportar, Imprimir,
Cerrar.
De los cuales el comando tiene varias opciones,
la opción Save AsDrawing Template sirve
para guardar una plantilla de dibujo.
Un conjunto distinto de estilos personalizados
para cada tipo de objetos de AutoCAD Civil 3D,
se pueden guardar en una plantilla de dibujo.
Los estilos de objeto se pueden cambiar según
sea necesario para cambiar la visualización de
un objeto.
LINEA DE
COMANDOS
CINTA DE OPCIONES
TOOLSPACE
OPCIONES
MENU DE
APLICACIONES
BARRA DE
ESTADO
ESPACIO
MODELO Y
PAPEL

1.2.- LA CINTA DE OPCIONES:
La Cinta de opciones está organizado en varias Pestañas tales como: Home, Insert, Annotate,
Modify, Analyze, etc, las cuales a su vez están organizados en Paneles, como por ejemplo la
pestaña Home, tiene los paneles: Palettes, Create Ground Data, Create design, Profile &
Section Views, etc., dentro de los cuales se encuentran los íconos de los Comandos. Cuando
se selecciona un objeto de Autocad Civil 3D, se visualiza una pestaña contextual de color verde,
la cual tiene paneles y comandos inherentes al objeto seleccionado.
1.3.-LA HERRAMIENTA “TOOLSPACE”:
En la pestaña Home de la Cinta de
opciones, dentro del panel: palettes, se
encuentra la herramienta: “Toolspace”, que
proporciona una visión orientada a objetos de
datos de ingeniería.
Este comando tiene a su vez 4 pestañas:
Prospector. (Proporciona una vista por
categorías de todos los objetos del dibujo. -
cuenta con colecciones de objetos en varios
niveles.)
Setting. (Configuración que contiene una
estructura de árbol de estilos de objeto y
ajustes para el dibujo.)
Survey (Para datos de Campo).
Toolbox (Para obtener repostes de resultados)

1.4.-ESPACIO MODELO Y ESPACIO PAPEL:
Con el uso de las pestañas Model (Espacio modelo: donde se
realiza el dibujo) y Layout (Espacio papel: donde se configura el papel y las escalas del dibujo),
se pueden intercambiar estos espacios. En caso de no estar presentes en la parte inferior de la
pantalla de dibujo, visualizarlo con el siguiente procedimiento: Hacer <anticlick> en el mouse,
cuando el cursor esté encima del área de dibujo, elegir la opción: Options y en la pestaña:
Display activar la casilla de Display Layout and Model tab, luego presionar Apply y OK.
1.5.-LA LÍNEA DE COMANDOS:
Se puede escribir órdenes directamente en esta línea. Si no está presente, debajo del área de
dibujo, presionando las teclas Ctrl + 9 se puede activar/desactivar la visualización de esta línea.
Con la Tecla F2, se puede ampliar esta pantalla de texto y alternar con el área de dibujo.

1.6.-LA BARRA DE ESTADO:
Ubicada en la última fila, visualiza las coordenadas del cursor y varios íconos de comandos
transparentes, es RECOMENDABLE (Obligatorio) desactivar todos los comandos, de tal
manera que se pueden activar de acuerdo a la necesidad de usar un comando específico.
1.7.- INICIAR EL PROGRAMA.
1.8.- GUARDAR EL PROYECTO
Desde el primer momento que guardamos el dibujo, otorgándole un nombre y una ruta de
archivo, se ha creado un proyecto que almacenará todos los elementos, configuraciones, estilos,
dibujos y presentaciones creados en ese archivo de Civil 3D. Siempre es bueno revisar las
configuraciones del dibujo, las unidades y sistema de coordenadas del mismo.
GUARDAR

1.9.-CONFIGURACION DE UNIDADES Y ZONA DE TRABAJO:

2. PUNTOS
AutoCAD Civil 3D permite la creación de puntos con diferentes métodos repartidos entre las
funciones del menú de puntos. Una de las opciones más utilizadas es la importación de puntos a
partir de un archivo almacenado y procesado en el computador, cuya fuente probablemente ha
sido un levantamiento en campo. Para este proceso de importación, se debe coincidir con los
formatos permitidos por AutoCAD Civil 3D (txt, csv, xyz.). Para esto se utiliza Excel o un
procesador de textos que permitan organizar los datos en columnas y convertirlo al archivo
deseado.

2.1.-PREPARACIÓN DEL ARCHIVO
2.1.1.- Tipo de Archivo extensión del archivo de puntos
(TXT,CSV, XYZ)
2.1.2.- formato de archivos de puntos
 P: Numero de Punto
 N: Coordenada Norte
 E: Coordenada Este
 Z: Elevación del Punto
 D: Descripción del Punto
2.2.3.- La delimitación de los datos
 Delimitado por comas (,)
 Delimitado por Espacios ( )
P N E Z D
P N E Z D
P E N Z D
P N E
P E N
P N E D
P E N D

2.2.- IMPORTACIÓN DE PUNTOS:
En la pestaña home, Panel Create Grounp Data, Comando Points, Point Creation Tools.
Se abre la ventana de importación de puntos, desde la cual se deben seguir estos pasos:
1. Buscar en el equipo el archivo de puntos en un formato reconocido por Civil3D (.csv, .txt, xyx,
etc.). Es importante mencionar que si este archivo contiene errores en su definición, no se
importará correctamente.
IMPORT POINTS

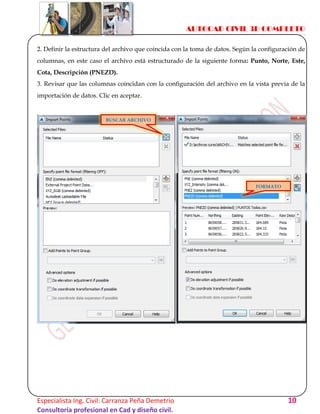

2. Definir la estructura del archivo que coincida con la toma de datos. Según la configuración de
columnas, en este caso el archivo está estructurado de la siguiente forma: Punto, Norte, Este,
Cota, Descripción (PNEZD).
3. Revisar que las columnas coincidan con la configuración del archivo en la vista previa de la
importación de datos. Clic en aceptar.
BUSCAR ARCHIVO
FORMATO

Para la visualización de los puntos presionar las teclas Z Enter y E Enter (Zoom Extend)
Usar este espacio para de Apuntes sobre el tema

2.3.- GRUPOS DE PUNTOS

Luego aceptar y aparecerá en Prospector, Point Groups, PUNTOS VEREDA
CON NUMEROS QUE COINCIDAD CON
CON ELEVACIONES QUE COINCIDAN CON
CON NOMBRES QUE COINCIDAN CON
CON CODIGOS ORIGINALES QUE COINCIDAD CON
CON DESCRIPCIONES QUE COINCIDAN CON
INCLUIR TODOS LOS PUNTOS
GRUPO CREADO

2.4.- CONFIGURACIÓN DE LA MARCA DEL PUNTOS Y LAS ETIQUETA DEL PUNTO
MARCA DE
PUNTO
ETIQUETAS
DE PUNTO
CREAR ESTILO DE MARCA
CREAR ESTILO DE ETIQUETAS

3.-SUPERFICIE
Una vez obtenida los puntos en el programa, necesitaremos tener una superficie del terreno,
para crear una superficie, ir ha.
OPCIONAL
ELEGIR UN ESTILO DE SUPERF.
COLOCAR UN NOMBRE
TIPO DE MATERIAL (OPCIONAL)

Presionamos OK para que nos muestre la superficie en el área de dibujo.

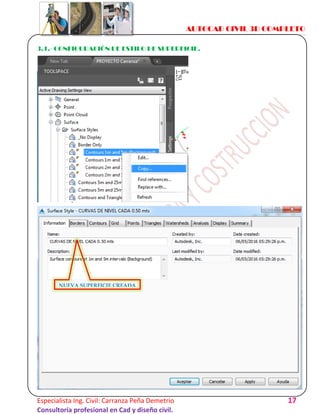

3.1.- CONFIGURACIÓN DE ESTILO DE SUPERFICIE.
NUEVA SUPERFICIE CREADA

3.2.- EDICIÓN DE SUPERFICIE.
PARA MODIFICAR LINEAS
PARA MODIFICAR
PUNTOS

3.3.- ETIQUETADO DE CURVAS DE NIVEL.
CREAR UN NUEVO
ESTILO DE ETIQUETAS
PARTIENDO DE UNA
COPIA
ESTILO DE ETIQUETA
NUEVA CREADA

AQUÍ CONFIGURAR
EL TAMAÑO, COLOR,
TIPO DE LETRA, ETC.
DE LA COTA

COLOCAR LAS ETIQUETAS A LAS CURVAS DE NIVEL.
CARGAR LOS ESTILO
CREADOS

VISTA DE UNA SUPERFICIE EN 3D.
Click derecho sobre la superficie y elegir (Object Viewer)

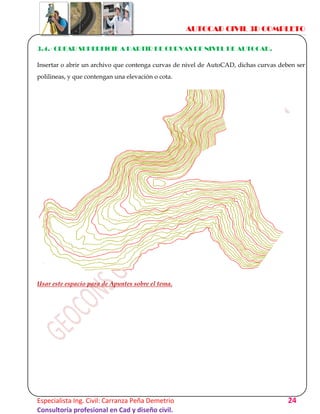

3.4.- CREAR SUPERFICIE A PARTIR DE CURVAS DE NIVEL DE AUTOCAD.
Insertar o abrir un archivo que contenga curvas de nivel de AutoCAD, dichas curvas deben ser
polilineas, y que contengan una elevación o cota.
Usar este espacio para de Apuntes sobre el tema.

ELEGIR
CONTOURS

4.- ALINEAMIENTOS
Los alineamientos puede representar ejes, carriles de una vía, o líneas base auxiliares. La
creación y definición de un alineamiento horizontal es uno de los primeros pasos del diseño
de carreteras, vialidades, ferrocarriles, túneles y canales. La geometría del alineamiento se
puede definir a partir de una polilínea (Create from Polyline), o bien utilizar las herramientas
de composición de alineamientos (Create By Layout). También se pueden realizar ediciones
en los alineamientos utilizando los comandos de la barra de herramientas de composición.
Elegir en la cinta de opciones, desde la pestaña: Home→ panel: Create Design→ el
comando: Alignment.
DARLE UN NOMBRE

MODIFICAR RADIOS
ELIMINAR PIsINSERTAR PIs
ELEGIR SI SE DESEA DIBUJAR
ALINEAMIENTO CON CURVAS O
SIN CURVAS

4.1.- CREAR UN ESTILO DE ALINEAMIENTO:
Personalizar el alineamiento, creando un estilo de alineamiento, para lo cual en la
herramienta: Toolspace, pestaña Setting, seleccionar Alignment, opción: Alignment
StylesProposed, haciendo <anticlick> para elegir Copy. En la caja de diálogo: Alignment
Style, en la pestaña Information, cambiar el Name por CARRETERA+(Nombre Participante)
CREAR UN ESTILO PARTIENDO
DE UNA COPIA

Seleccionar el alineamiento, luego elegir en el panel Modify, el comando Alignment
properties, opción Alignment properties.
Luego en el cuadro Alignment properties, pestaña. Information, elegir CARRETERA
Demetrio en Object Style. Luego <Apply> <Aceptar> después presionar <Esc> para
deseleccionar el alineamiento.
CARGAR EL ESTILO DE EJE
CREADO

4.2.- MODIFICACIÓN DE LONGITUDES Y RADIOS DE CURVA:
Se pueden modificar las longitudes i/o radios de curva que pre dimensiona el programa, por
otros que se tenga calculados. Seleccionando el alineamiento, se visualiza la pestaña
contextual: Alignment: Alignment –(Eje) y en el panel: Modify se hace <click> en el
comando: Geometry Editor.
En la barra de herramientas: Alignment Layout Tools – EJE VIA, seleccionar la opción:
Alignment Grid View para obtener el cuadro de dialogo Panorama.
MODIFICAR RADIOS

En este cuadro de dialogo (Panorama), desactivar el Parameter Constraint Look y luego se
puede modificar el Length (Para longitud de curva) y el Radius. Así mismo seguir
modificando Longitudes i/o radios de las otras curvas; luego cerrar el cuadro Panorama y
cerrar la barra de herramientas.

4.3.- MODIFICACIÓN Y COLOCACIÓN DE PROGRESIVAS.
CREAR UN ESTILO DE
PROGRESIVAS PARTIENDO DE
UNA COPIA
ESTACADO
CREADO

Seguir creando estilos para estación menor, Pc y Pt, Velocidad, etc.
AQUÍ CONFIGURAR EL
TAMAÑO, COLOR, TIPO
DE LETRA, ETC. DEL
ESTACADO MAYOR

CREAR CONJUNTO DE ETIQUETAS.
UN CONJUNTO DE ETIQUETAS ES
AGRUPAR TUS ESTACADOS:
MAYOR Y MENOR, EL ESTILO DE
PC Y PT, LA VELICODAD, ETC.
PARA QUE EN UN MUEVO
PROYECTO SIMPLEMENTE
CARGES ESE CONJUNTO Y
AUTOMATICAMENTE SE
ADICIONARA AL ALINEAMIENTO
CONJUNTO DE ETIQUETAS
DEL ALINEAMIENTO

Hacer <click> en el icono Geometry point con la fila Geometry point.
Luego en la Caja de diálogo: Geometry Points, desactivar las casillas correspondientes a
Alignment Beginning y Curve Mid Point, para después presionar OK.
Usar este espacio para de Apuntes sobre el
tema.

4.4.- CREAR LADOS IZQUIERDO Y DERECHO DEL EJE (OFFSET ALIGNMENT)
Haciendo click sobre el eje se activara la siguiente opción (Offset Alignment)
Al momento de hacer click en OK automáticamente se asignara 2 líneas paralelas al eje
indicando el ancho de la vía.

4.5.- ASIGNAR SOBRE ANCHOS A LAS CURVAS HORIZONTALES DG 2014.
Haciendo click sobre el eje se activara la siguiente opción (Offset Alignment)
Al momento de hacer click en OK
automáticamente se asignara el sobre ancho
asignado en todas las curvas horizontales.

MODIFICAR SOBREANCHOS DE ACUERDO A LA NORMA DG 2014.
al hacer click sobre cualquier lado de eje se activara la siguiente opción (Offset Parameters)

4.6.- CREAR CUADRO DE ELEMENTOS DE CURVAS HORIZONTALES
Al seleccionar un alineamiento, se visualiza la pestaña contextual: Alignment:
EJE VIA y en el panel: Labels & Tables hacer <click> en el comando: Add Labels.
CREAR ESTILO Y
CARGAR

Luego en el mismo panel: Labels & Tables, hacer <click> en el command: Add Tables, para
luego seleccionar la opción: Add curve.
En el cuadro de diálogo Table Creation, hacer <click> en el ícono de la derecha de Table
style: y seleccionar Crear nuevo estilo.
CREAR UN ESTILO DE
TABLA HACIENDO UNA
COPIA

En el cuadro de diálogo Table Creation hacer <click> en el ícono: 0 tag(s) selected.
Luego picar los textos rojos de la 1ra línea y de cada una de las curvas, en orden correlativo;
finalizar con el texto de la última línea; luego terminar con <click derecho>; luego hacer
<click> en:

Después presionar OK y Picar un punto en la pantalla para ubicar el cuadro de elementos de
curva.

4.7.- ASIGNAR PERALTES A LAS CURVAS HORIZONTALES.
HACER CLICK
SOBRE EL
ALINEAMIENTO
LUEGO IR A
SUPERELEVATION

5.- PERFILES
Existen varios tipos de perfil: perfiles de superficie, perfiles Compuestos y perfiles
superpuestos. Los perfiles de superficie representan generalmente el terreno existente, los
perfiles compuestos se refieren a los de diseño, generalmente llamados perfiles de rasantes.
Los perfiles superpuestos muestran un comparativo de perfiles de diferentes alineamientos.
Un objeto de perfil es dependiente el alineamiento horizontal. Si se edita un alineamiento
horizontal después de crear perfiles de superficie, estos perfiles cambiarán automáticamente
para reflejar las ediciones si son perfiles dinámicos.
Para crear un perfil de una superficie, utilice el comando Create from Surface. A
continuación seleccione el alineamiento con el que se desea trabajar, especifique el rango de
cadenamientos que se quiere visualizar. Posteriormente elija la superficie de la cual se quiere
obtener el perfil y active la instrucción Add.

CLICK EN ADD
OK
ELEGIR UN ALINEAMIENTO
ELEGIR LA SUPERFICIE

CLICK EN CREAR PERFIL

VISTA DE
PERFIL
CREADO

5.1.- CREAR ESTILO DE LÍNEA DE TERRENO NATURAL Y RASANTE
PROYECTADA EN PERFIL.
ESTILO DE TERRENO Y
RASANTE CREADAS
CLICK DERECHO Y HACIENDO UNA
COPIA CREAR UN ESTILO DE TERRENO
Y RAZANTE

5.2.- CREAR VISTA DE PERFIL.
ESTILO DE VISTA DE
PERFIL CREADO
COPIA CREAR UN ESTILO DE VISTA DE
PERFIL

5.3.- CREAR BANDAS DE PERFIL.
VISTA DE PERFIL
CREADO
COPIA CREAR UN ESTILO DE BANDA
ALGUNAS BANDAS CREADAS

Al hacer click derecho sobre el perfil longitudinal opción Profile View Properties.
Seguidamente se procede actualizar las bandas creadas para que se muestre en nuestro perfil.
CONJUNTO DE
BANDAS
ADICIONADAS

BANDAS DE PERFIL
CREADAS Y
ADICIONADAS AL PERFIL

6. ENSAMBLAJE PARA CARRETERA
Un ensamblaje es un objeto de dibujo de Civil 3D que administra un conjunto de
subensamblajes y que interactuando juntos logran formar una estructura básica en 3D para el
modelamiento de obra lineal.
La definición de un ensamblaje y subensamblaje asemeja la adopción de secciones típicas a lo
largo de una obra lineal por tramos o en su Totalidad.
Algunos ensamblajes ya vienen definidos por Civil 3D para ciertos proyectos en particular,
sin embargo, se pueden definir ensamblajes más avanzados.
LE DAMOS UN
MOBRE
AL DARLE OK PICAREMOS UN
PUNTO EN LA PANTALLA PARA
QUE NOS MUESTRE EL EJE

|
PARA
ADICIONAR
LAS BERMAS
PARA
ADICIONAR
LAS
CALZADAS
IZQUIERDA Y
DERECHA
CLICK EN
Tool Palettes

PARA ADICIONAR LOS TALUDES
Y CUNETAS
SECCION TIPICA CREADA

6.1.-CREACION DE UNA OBRA LINEAL (CORREDOR) DARLE UN NOMBRE
CORREDOR YA CREADO

PARA CREAR UNA
SUPERFICIE AL CORREDOR
VISUALIZACION DEL
CORREDOR EN PLANTA

VISTA DE LA SUPERFICIE
DEL CORREDOR CREADO

7.-LÍNEAS DE MUESTREO (Sample Lines)
Para poder obtener las secciones transversales de la superficie de terreno natural y de la
obra lineal es necesario muestrear la alineación horizontal, mediante el uso de Líneas de
muestreo perpendiculares a la alineación.

VISTA DE LAS LINEAS DE
MUESTREO CREADAS CADA
20 MTS

8.-SECCIONES TRANSVERSALES
El costo para la ejecución de una obra lineal, no sólo depende de su geometría, sino, también
de una correcta cubicación de materiales, mediante el uso de secciones transversales que
permitirán calcular áreas de explanaciones con diferentes condiciones de contorno a
intervalos de progresivas definidas.
Además, las secciones transversales nos darán una idea de cómo quedará proyectada la obra
lineal, al hacer un corte transversal a la alineación horizontal se podrá identificar las
explanaciones a realizar, las posibles dificultades y definir estructuras adicionales que le den
una correcta funcionabilidad y sostenibilidad al proyecto.
CREAR MULTIPLES SECCIONES
CREAR UNA SOLA SECCION PRIMERO
UTILIZAMOS ESTA OPCION PARA SACAR UNA
SOLA SECCION Y EMPESAR A CONFIGURAR,
CREANDO UN ESTILO PROPIO, UNA VEZ
CREADO NUESTRO ESTILO DE VISTA DE
SECCION UTILIZAREMOS LA OPCION
MULTIPLES SECCIONES

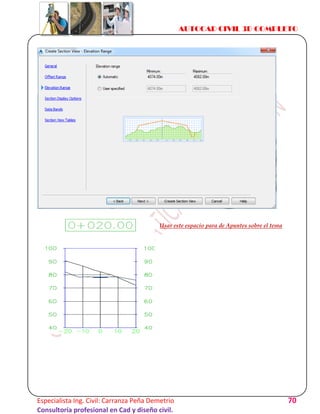

Para crear estilos de vista de terreno natural y rasante de sección
He aquí crearemos un estilo de vista de sección

VISTA DE SECCION
TRANSVERSAL TERMINADA

8.1.- CALCULO DE AREAS Y VOLUMENES DE CORTE Y RELLENO.
El poder obtener volúmenes de explanaciones con Civil 3D depende de las áreas de corte y/o
relleno y de los materiales usados para su creación.
Tanto las área de corte como de relleno son arbitrarias y su correcta cubicación dependerá de
la definición de entidades objeto de superficie EG (Superficie de Corredor o Superficie
Explanada) y de superficie Datum (Superficie de terreno natural) las cual interactúan
hallando el área interna entre sus intersecciones.
La definición de materiales y sus factores de desmonte y terraplén afectarán directamente a
los reportes de volúmenes obtenidos, debido a que, el realizar una explanación comprende
que el material removido o compactado tenderá a ocupar un volumen diferente al volumen
teórico presente, debiendo estos ser resultado de estudios minuciosos.
8.2.- CALCULAR MATERIALES.

Ahora adicionamos la tabla de áreas y volúmenes de corte y relleno.

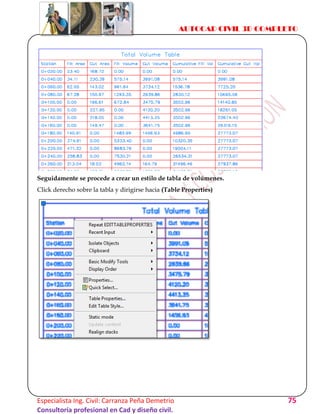

Seguidamente se procede a crear un estilo de tabla de volúmenes.
Click derecho sobre la tabla y dirigirse hacia (Table Properties)

LUEGO EMPESAR A CONFIGURAR
TODAS LAS COLUMNAS DE LA
TABLA

DEBE QUEDAR DE ESTA MANERA
RESULTADO FINAL DE TABLA DE VOLUMENES

ADEMAS PUEDEN SOLICITA MIS CURSOS MAS
AVANZADO
1. PARCELACIONES
Creación de una Parcela
 Estilo de Parcelas.
 Particionar Parcelas
 Reenumerar las Parcelas
 Creación de cuadro para parcelas.
 Trabajo con LISP para lotizaciones
2. EXPLANACIONES (GRADIND).
 Concepto de una Explanación en AutoCAD Civil 3D.
 Creación de una Explanación.
 Criterio de Diseño.
 Criterio de Diseño 2 y Vista de la Explanación.
 Vista de la Explanación 2 y Cálculo de Volúmenes
3. SUPERFICIES.
 Importar Curvas de Nivel desde Google Earth. Herramientas Externas Utilizadas para complementar el
Trabajo.
 Vista de Superficie
4. PÈRFILES.
 Crear perfil desde una nivelación
5. MAQUETACIÓN Y PRODUCCIÓN DE PLANOS.
 Generación de Planos de impresión: Planta, Perfil, Secciones Transversales.
 Exportación y Visualización desde cualquier dispositivo.
6. SISTEMA REDES DE TUBERÍAS Y ALCANTARILLADO
 Red de Tuberías
 Tubería
 Estructura
 Catálogo de Piezas
 Creación de Red de Tuberías
 Creación de una red de tubería mediante las herramientas composición.
 Dibujo de tuberías de rectas.
 Creación de redes de tuberías a partir de objetos.
7. EDICIÓN DE REDES DE TUBERÍA
 Edición mediante herramientas de composición de la red
 Edición mediante las Vistas de redes de tuberías
 Estructuras editadas mediante pinzamientos
 Edición de tuberías conectadas a estructuras
 Adición de una pieza a una red de tuberías
 Eliminación de piezas de una red de tuberías
 Supresión de una red de tuberías
 Cambio de nombre de piezas de una red de tuberías

 Igualación de elevaciones en tuberías conectadas
8. VISUALIZACIÓN DE RED DE TUBERÍAS
 Visualización de redes de tuberías en perfil
 Creación de plantilla
DISEÑO GEOMÉTRICO DE CARRETERAS CON AUTOCAD CIVIL
3D 2016
Bajo la Norma DG-2014
1. Aspectos Generales del Proyecto.
 Instalación – Activación.
 Interfaz de Usuario: Barra de menú de acceso rápido, barra de menús, espacio de trabajo (Workspace),
Cinta de Opciones(Ribbon), Tool Space, Línea de Comando, Menús, Área de Trabajo, Herramientas, Atajos del
Teclado, Selecciones y Ventanas.
 Configuración Área de Dibujo: Unidades y Zona de Trabajo, Transformación, Capas de Objetos,
Abreviaturas, Configuración del Ambiente.
 Plantillas.
 Creación de Plantilla.
2. Topografía y Superficies / Orografía.
 Métodos y procedimientos para el levantamiento de la topografía de una carretera.
 Aplicación de Google Earht para estudio de pre-factibilidad,
 Importancia de puntos tomados con diferentes sistemas de coordenadas.
 Creación de superficies por puntos.
 Creación de superficies utilizando curvas de nivel.
 Edición de las superficies de proyecto de carreteras.
3. Clasificación, Trazo y Selección de la ruta óptima.
 Tipos de Tráfico.
 Clasificación según su función, de acuerdo a la demanda y según las condiciones Orográficas.
 Relación entre Clasificaciones
 Velocidad de Diseño.
 Trazo de la Línea Gradiente.
 Elección de Calzada y Bermas.
 Pendiente Máxima y Mínima.
 Elección de la ruta óptima.
4. Diseño en Planta.
 Trazo de eje, tabla de elementos de curvas
 Curvas Circulares.
 Distancias máximas y mínimas.
 Curvas de Vuelta.
 Visibilidad.
 Herramientas para el Trazo del eje.
 Determinación de las Curvas de Transición / Colocación de espirales.
 Colocación del sentido de curva
 Peralte / Sobre ancho

5. Curva Circular: Proporción de Peralte a Desarrollar en Tangente.
Utilización del correcto porcentaje de proporción de peralte a desarrollar en una curva circular. Casos cuando
de debe de utilizar el 70% y 30% de desarrollo de peralte en recta.
6. Curva Circular: Registro Transición de Peralte
Creación del registro de peralte en curvas circulares usando Microsoft Excel a fin de utilizarse como plantilla
para la automatización y casos especiales cuando el peralte es mayor a la inclinación de la berma.
7. Curva Circular: Registro Transición de Sobre ancho.
Creación del registro de sobre ancho en curvas circulares usando Microsoft Excel utilizando formulas a fin de
utilizarse el archivo como plantilla para la generación del registro en cualquier otra curva circular
8. Curva Circular: Colocación de Sobre ancho en AutoCAD Civil 3D.
Creación de sobre anchos utilizando los datos del registro de Peralte y sobre anchos y los comandos offset
Alignment, offset Parameters, aplicando el sobre ancho de acuerdo a la norma peruana. Edición de parámetros
de sobre anchos en curvas circulares. Creación de ensanchamientos de la calzada utilizando AddWeeding,
considerando los casos según las normas peruanas.
9. Curva de Transición: Registro Transición de Sobreancho.
Creación del registro de sobreanchos en espirales usando Microsoft Excel a fin de utilizarse como plantilla para
la automatización. Aplicación correcta de la transición de sobreanchos en espirales. Casos cuando la longitud
de transición del sobreancho es menor, igual y mayor a 40 metros.
10. Curva de Transición: Colocación de Sobreancho en AutoCAD Civil 3D.
Creación de sobreanchos en casos de espirales utilizando los datos del registro de Peralte y sobreanchos y los
comandos offset Alignment, offset Parameters, edición adecuada del sobreancho de acuerdo a la norma
peruana
11. Perfiles, Consideraciones de diseño, Trazo de la Rasante
12. Diseño de Curva Vertical.
13. Configurar la Banda de Perfiles según Norma Peruana.
14. Replanteo de Curvas
15. Chequeo de diseño.
Creación de Plantillas de chequeo de diseño para verificación de los valores de longitudes, radios, velocidades,
parámetros de estética y guiado óptico del alineamiento según norma Peruana.
16. Sección Típica.
Elaboración de una sección transversal típica, utilizando varios sub asemblies para el uso de diferentes
escenarios de diseño, teniendo en cuanta los sobreanchos y peraltes.
17. Corredor.
Corrida de la sección típica atreves del alineamiento Horizontal y vertical aplicando los sobreanchos, frecuencia,
objetivos, estacas intermedias, etc.
18. Edición de Corredor.
Modificación del corredor en diversas estaciones según requerimiento de la topografía, simulación de muros de
contención, diferentes taludes, banquetas, uso de diferentes regiones, etc.
19. Líneas de Muestreo, Superficie y Volúmenes
Creación de líneas de muestreo controlando su ancho según necesidades del diseño, creación de superficie
para la obtención de volúmenes y creación de superficie para realizar el recorrido virtual.
20. Animación
Creación de un recorrido virtual

Manual de civil 3 d completo 2016

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Manual de civil 3 d completo 2016

Último

Manual de civil 3 d completo 2016
