2. CARRERA: Ingeniería Industrial en Productividad y Calidad
ASIGNATURA: Higiene y Seguridad Industrial
GRUPO: 1-7
PROFESORA: M. C. Jazmín Argelia Quiñónez Ibarra
ALUMNAS:
M. Samantha Rivera
Luz María Álvarez
Naharai Montaño
Moctezuma, Sonora, 22 de septiembre de 2015

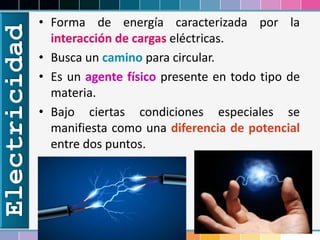

3. Electricidad • Forma de energía caracterizada por la
interacción de cargas eléctricas.
• Busca un camino para circular.
• Es un agente físico presente en todo tipo de
materia.
• Bajo ciertas condiciones especiales se
manifiesta como una diferencia de potencial
entre dos puntos.

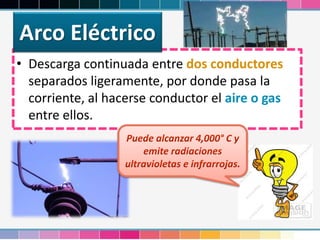

4. • Descarga continuada entre dos conductores
separados ligeramente, por donde pasa la
corriente, al hacerse conductor el aire o gas
entre ellos.
Arco Eléctrico

5. • Fenómeno que se debe a una acumulación
de cargas eléctricas en un objeto. Puede dar
lugar a una descarga eléctrica cuando dicho
objeto se pone en contacto con otro.
Puede originar explosiones
o incendios.
¡Ay! Me
dio toque
Electricidad estática
Peligrosa para personas
con marcapasos.

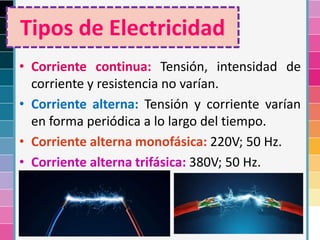

6. Tipos de Electricidad
• Corriente continua: Tensión, intensidad de
corriente y resistencia no varían.
• Corriente alterna: Tensión y corriente varían
en forma periódica a lo largo del tiempo.
• Corriente alterna monofásica: 220V; 50 Hz.
• Corriente alterna trifásica: 380V; 50 Hz.

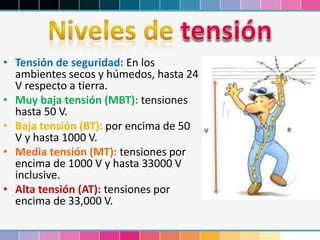

7. • Tensión de seguridad: En los
ambientes secos y húmedos, hasta 24
V respecto a tierra.
• Muy baja tensión (MBT): tensiones
hasta 50 V.
• Baja tensión (BT): por encima de 50
V y hasta 1000 V.
• Media tensión (MT): tensiones por
encima de 1000 V y hasta 33000 V
inclusive.
• Alta tensión (AT): tensiones por
encima de 33,000 V.

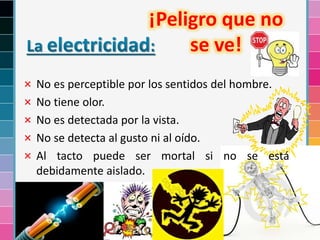

8. ¡Peligro que no
se ve!
× No es perceptible por los sentidos del hombre.
× No tiene olor.
× No es detectada por la vista.
× No se detecta al gusto ni al oído.
× Al tacto puede ser mortal si no se está
debidamente aislado.

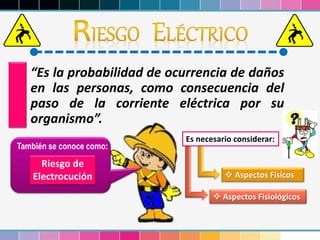

9. “Es la probabilidad de ocurrencia de daños
en las personas, como consecuencia del
paso de la corriente eléctrica por su
organismo”.

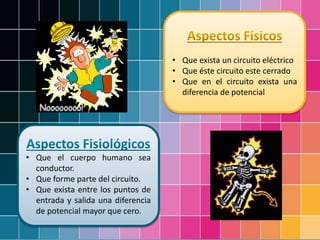

También se conoce como:
Riesgo de
Electrocución  Aspectos Físicos
 Aspectos Fisiológicos
Es necesario considerar:

10. • Que el cuerpo humano sea
conductor.
• Que forme parte del circuito.
• Que exista entre los puntos de
entrada y salida una diferencia
de potencial mayor que cero.
• Que exista un circuito eléctrico
• Que éste circuito este cerrado
• Que en el circuito exista una
diferencia de potencial

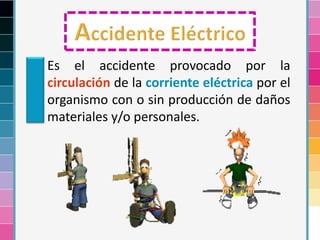

11. Es el accidente provocado por la
circulación de la corriente eléctrica por el
organismo con o sin producción de daños
materiales y/o personales.

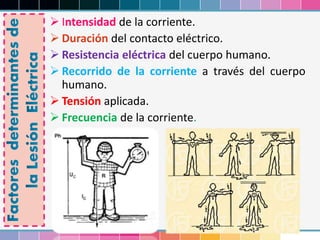

12.  Intensidad de la corriente.
 Duración del contacto eléctrico.
 Resistencia eléctrica del cuerpo humano.
 Recorrido de la corriente a través del cuerpo
humano.
 Tensión aplicada.
 Frecuencia de la corriente.

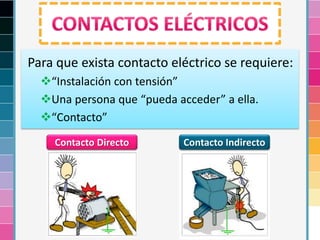

13. Para que exista contacto eléctrico se requiere:
“Instalación con tensión”
Una persona que “pueda acceder” a ella.
“Contacto”
Contacto Directo Contacto Indirecto

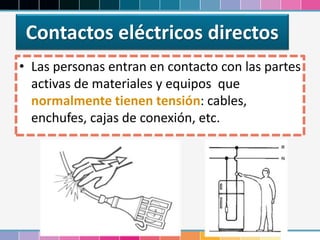

14. Contactos eléctricos directos
• Las personas entran en contacto con las partes
activas de materiales y equipos que
normalmente tienen tensión: cables,
enchufes, cajas de conexión, etc.

15. Contactos eléctricos indirectos
(tensión transferida)
• Es el contacto de una persona con
elementos que accidentalmente tienen
tensión, pero que normalmente no la
tienen: carcasa de una máquina, etc.

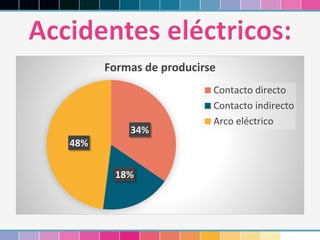

17. 34%
18%
48%
Formas de producirse
Contacto directo
Contacto indirecto
Arco eléctrico

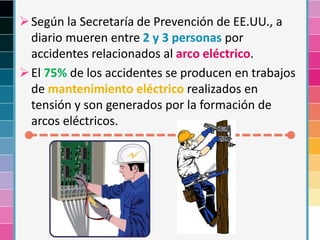

18. Según la Secretaría de Prevención de EE.UU., a
diario mueren entre 2 y 3 personas por
accidentes relacionados al arco eléctrico.
El 75% de los accidentes se producen en trabajos
de mantenimiento eléctrico realizados en
tensión y son generados por la formación de
arcos eléctricos.

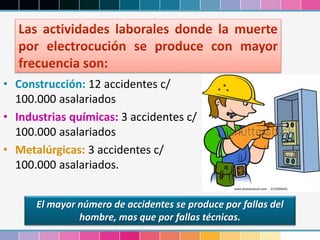

19. • Construcción: 12 accidentes c/
100.000 asalariados
• Industrias químicas: 3 accidentes c/
100.000 asalariados
• Metalúrgicas: 3 accidentes c/
100.000 asalariados.
El mayor número de accidentes se produce por fallas del
hombre, mas que por fallas técnicas.

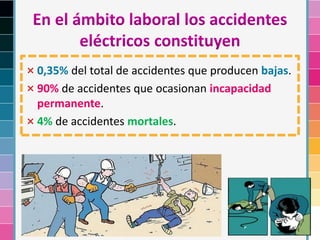

20. × 0,35% del total de accidentes que producen bajas.
× 90% de accidentes que ocasionan incapacidad
permanente.
× 4% de accidentes mortales.

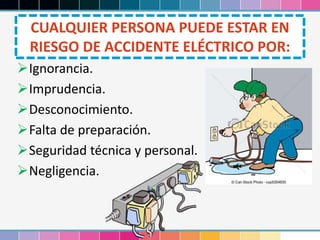

21. CUALQUIER PERSONA PUEDE ESTAR EN
RIESGO DE ACCIDENTE ELÉCTRICO POR:
Ignorancia.
Imprudencia.
Desconocimiento.
Falta de preparación.
Seguridad técnica y personal.
Negligencia.

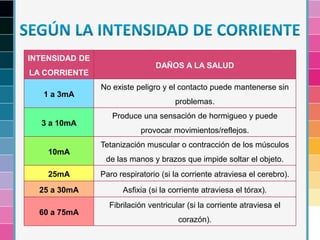

23. INTENSIDAD DE
LA CORRIENTE
DAÑOS A LA SALUD
1 a 3mA
No existe peligro y el contacto puede mantenerse sin
problemas.
3 a 10mA
Produce una sensación de hormigueo y puede
provocar movimientos/reflejos.
10mA
Tetanización muscular o contracción de los músculos
de las manos y brazos que impide soltar el objeto.
25mA Paro respiratorio (si la corriente atraviesa el cerebro).
25 a 30mA Asfixia (si la corriente atraviesa el tórax).
60 a 75mA
Fibrilación ventricular (si la corriente atraviesa el
corazón).

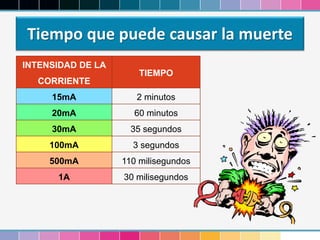

24. Tiempo que puede causar la muerte
INTENSIDAD DE LA
CORRIENTE
TIEMPO
15mA 2 minutos
20mA 60 minutos
30mA 35 segundos
100mA 3 segundos
500mA 110 milisegundos
1A 30 milisegundos

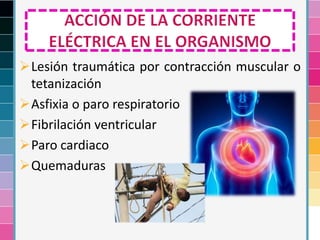

25. Lesión traumática por contracción muscular o
tetanización
Asfixia o paro respiratorio
Fibrilación ventricular
Paro cardiaco
Quemaduras

26. Movimiento incontrolado de los músculos
como consecuencia del paso de la corriente
eléctrica. Esta anulación de la capacidad del
control muscular es la que impide la
separación del punto de contacto.
Se presenta cuando la corriente atraviesa el
tórax, impidiendo la contracción de los
músculos de los pulmones, y por tanto, la
respiración, ocasionando el paro
respiratorio. Puede producir la muerte por
anoxia.

27. Consiste en un movimiento anárquico del corazón, que
deja de enviar sangre a los distintos órganos y, aunque
esté en movimiento, no sigue su ritmo normal de
funcionamiento.
La fibrilación ventricular está considerada como la
principal causa de muerte por choque eléctrico.

28. Es la suspensión del funcionamiento del
corazón, por contracción de los músculos del
tórax, en este caso el corazón puede volver a
latir normalmente cuando la victima se separe
del circuito, y en el caso de que no lo haga
deben aplicarse los primeros auxilios.
Quemaduras:
Son producidas por la energía liberada al paso de la
corriente. La gravedad de la lesión depende del
órgano afectado

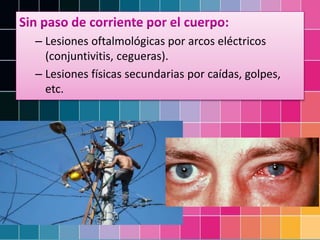

29. – Lesiones oftalmológicas por arcos eléctricos
(conjuntivitis, cegueras).
– Lesiones físicas secundarias por caídas, golpes,
etc.

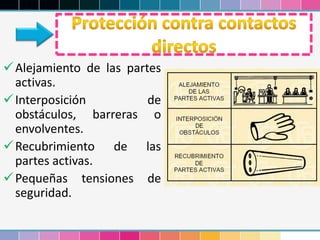

32. Alejamiento de las partes
activas.
Interposición de
obstáculos, barreras o
envolventes.
Recubrimiento de las
partes activas.
Pequeñas tensiones de
seguridad.

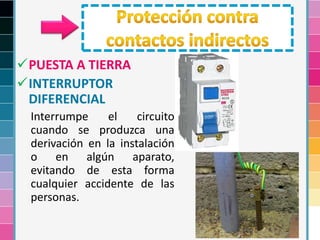

33. PUESTA A TIERRA
INTERRUPTOR
DIFERENCIAL
Interrumpe el circuito
cuando se produzca una
derivación en la instalación
o en algún aparato,
evitando de esta forma
cualquier accidente de las
personas.

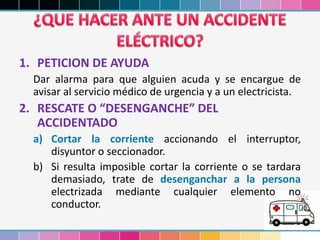

34. 1. PETICION DE AYUDA
Dar alarma para que alguien acuda y se encargue de
avisar al servicio médico de urgencia y a un electricista.
2. RESCATE O “DESENGANCHE” DEL
ACCIDENTADO
a) Cortar la corriente accionando el interruptor,
disyuntor o seccionador.
b) Si resulta imposible cortar la corriente o se tardara
demasiado, trate de desenganchar a la persona
electrizada mediante cualquier elemento no
conductor.

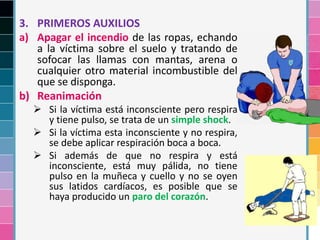

35. 3. PRIMEROS AUXILIOS
a) Apagar el incendio de las ropas, echando
a la víctima sobre el suelo y tratando de
sofocar las llamas con mantas, arena o
cualquier otro material incombustible del
que se disponga.
b) Reanimación
 Si la víctima está inconsciente pero respira
y tiene pulso, se trata de un simple shock.
 Si la víctima esta inconsciente y no respira,
se debe aplicar respiración boca a boca.
 Si además de que no respira y está
inconsciente, está muy pálida, no tiene
pulso en la muñeca y cuello y no se oyen
sus latidos cardíacos, es posible que se
haya producido un paro del corazón.

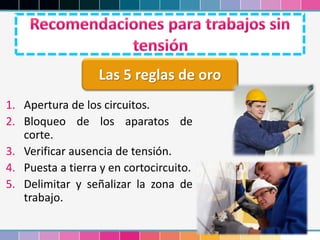

36. 1. Apertura de los circuitos.
2. Bloqueo de los aparatos de
corte.
3. Verificar ausencia de tensión.
4. Puesta a tierra y en cortocircuito.
5. Delimitar y señalizar la zona de
trabajo.
Las 5 reglas de oro

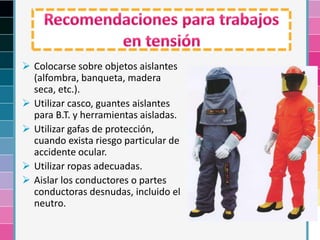

37.  Colocarse sobre objetos aislantes
(alfombra, banqueta, madera
seca, etc.).
 Utilizar casco, guantes aislantes
para B.T. y herramientas aisladas.
 Utilizar gafas de protección,
cuando exista riesgo particular de
accidente ocular.
 Utilizar ropas adecuadas.
 Aislar los conductores o partes
conductoras desnudas, incluido el
neutro.

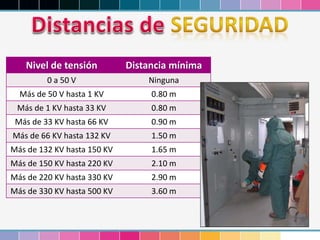

38. Nivel de tensión Distancia mínima
0 a 50 V Ninguna
Más de 50 V hasta 1 KV 0.80 m
Más de 1 KV hasta 33 KV 0.80 m
Más de 33 KV hasta 66 KV 0.90 m
Más de 66 KV hasta 132 KV 1.50 m
Más de 132 KV hasta 150 KV 1.65 m
Más de 150 KV hasta 220 KV 2.10 m
Más de 220 KV hasta 330 KV 2.90 m
Más de 330 KV hasta 500 KV 3.60 m

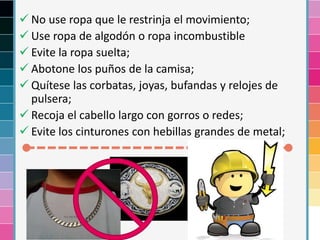

40.  No use ropa que le restrinja el movimiento;
 Use ropa de algodón o ropa incombustible
 Evite la ropa suelta;
 Abotone los puños de la camisa;
 Quítese las corbatas, joyas, bufandas y relojes de
pulsera;
 Recoja el cabello largo con gorros o redes;
 Evite los cinturones con hebillas grandes de metal;

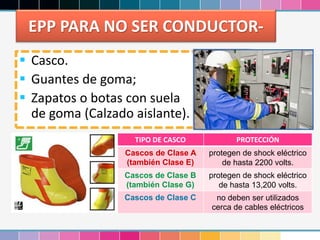

41. EPP PARA NO SER CONDUCTOR-
 Casco.
 Guantes de goma;
 Zapatos o botas con suela
de goma (Calzado aislante).
TIPO DE CASCO PROTECCIÓN
Cascos de Clase A
(también Clase E)
protegen de shock eléctrico
de hasta 2200 volts.
Cascos de Clase B
(también Clase G)
protegen de shock eléctrico
de hasta 13,200 volts.
Cascos de Clase C no deben ser utilizados
cerca de cables eléctricos

42. EPP PARA ELECTRICIDAD ESTÁTICA
Taloneras estáticas
Batas y overoles antiestáticos
Gorro antiestático
Pulseras o brazaletes
antiestáticos.
Guantes antiestáticos

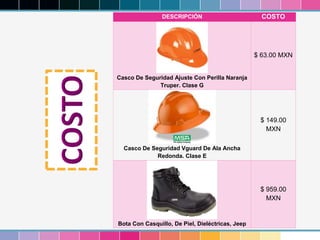

43. DESCRIPCIÓN COSTO
Casco De Seguridad Ajuste Con Perilla Naranja
Truper. Clase G
$ 63.00 MXN
Casco De Seguridad Vguard De Ala Ancha
Redonda. Clase E
$ 149.00
MXN
Bota Con Casquillo, De Piel, Dieléctricas, Jeep
$ 959.00
MXN

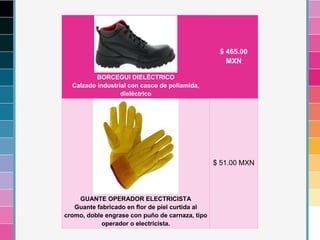

44. BORCEGUI DIELÉCTRICO
Calzado industrial con casco de poliamida,
dieléctrico
$ 465.00
MXN
GUANTE OPERADOR ELECTRICISTA
Guante fabricado en flor de piel curtida al
cromo, doble engrase con puño de carnaza, tipo
operador o electricista.
$ 51.00 MXN

45. GUANTES PARA ELECTRICISTA ADEX 25,000
VOLTS
$ 700.00
MXN
Overoll contra arco eléctrico de 8 calorías
modelo ACCA8BL, marca Salisbury.
U$S 220.00
Casco contra arco eléctrico de 10 calorías
modelo AS1000HAT, marca Salisbury.
U$S 137.00

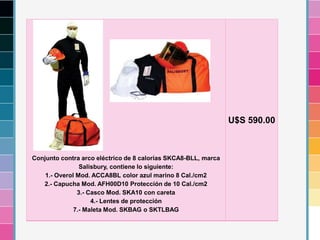

46. Conjunto contra arco eléctrico de 8 calorías SKCA8-BLL, marca
Salisbury, contiene lo siguiente:
1.- Overol Mod. ACCA8BL color azul marino 8 Cal./cm2
2.- Capucha Mod. AFH00D10 Protección de 10 Cal./cm2
3.- Casco Mod. SKA10 con careta
4.- Lentes de protección
7.- Maleta Mod. SKBAG o SKTLBAG
U$S 590.00

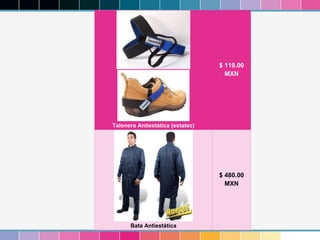

47. Talonera Antiestática (estatec)
$ 119.00
MXN
Bata Antiestática
$ 480.00
MXN

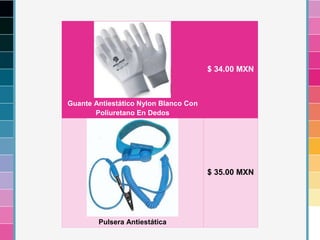

48. Guante Antiestático Nylon Blanco Con
Poliuretano En Dedos
$ 34.00 MXN
Pulsera Antiestática
$ 35.00 MXN

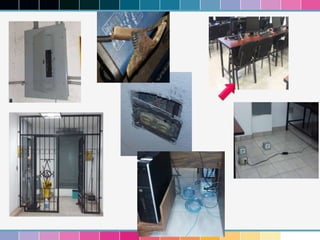

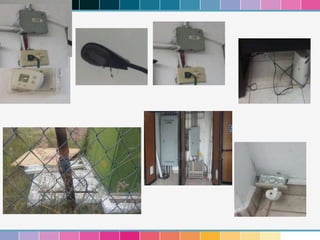

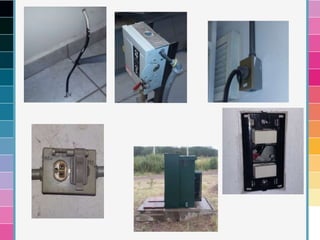

57. Use procedimientos de cierre/etiquetado antes
de comenzar a trabajar en equipos eléctricos;
Evite trabajar cerca de fuentes eléctricas cuando
usted, sus herramientas o su ropa estén mojadas;
Tenga una toalla o un trapo a la mano para
secarse las manos;

58. Suspenda cualquier trabajo de electricidad al aire
libre cuando comience a llover;
Ventile el área de trabajo para reducir peligros
atmosféricos como polvo, vapores inflamables o
exceso de oxígeno;

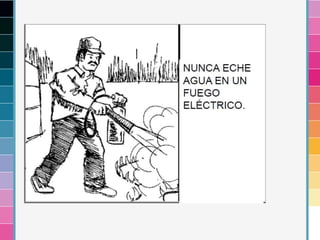

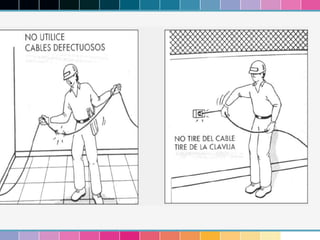

Mantenga un ambiente limpio y ordenado;
