1. Riesgo eléctrico Unidad didáctica 10

2. Índice Introducción y efectos de la electricidad . Riesgo eléctrico . Factores determinantes . Técnicas de seguridad contra contactos . Programación y Evaluación . Introducción y efectos de la electricidad . Riesgo eléctrico . Factores determinantes . Técnicas de seguridad contra contactos . Programación y Evaluación .

3. Introducción Omnipresencia de la electricidad. Mucho uso ⇀ exceso de confianza. Pocos accidentes, pero graves. En resumen: Conocer las reglas de la electricidad. El riesgo eléctrico exige profesionales. Los accidentes eléctricos son evitables. PROCEDIMIENTO Riesgo eléctrico 10.

4. Introducción Riesgo eléctrico 10.

5. Introducción Riesgo eléctrico 10.

6. Efectos de la electricidad Efectos biológicos Contracción muscular Tetanización Asfixia Parada respiratoria Excitación Fibrilación ventricular Riesgo eléctrico 10. Efectos físicos Quemaduras Efectos químicos Electrolisis Efectos indirectos Caídas de altura Golpes Proyecciones

7. Efectos de la electricidad. Ejemplo El caso que nos ocupa es el de una adulto joven, operario de la construcción, que al desplazar un andamio metálico, contacta con un cable de media tensión, actuando el andamio como conductor eléctrico. En el examen de las ropas destaca quemadura del tejido del guante de la mano izquierda y quemaduras en el calzado de ambos pies. Riesgo eléctrico 10.

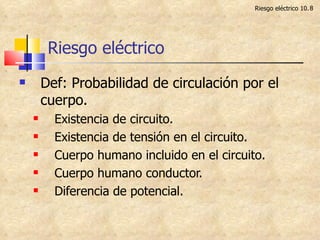

8. Riesgo eléctrico Def: Probabilidad de circulación por el cuerpo. Existencia de circuito. Existencia de tensión en el circuito. Cuerpo humano incluido en el circuito. Cuerpo humano conductor. Diferencia de potencial. Riesgo eléctrico 10.

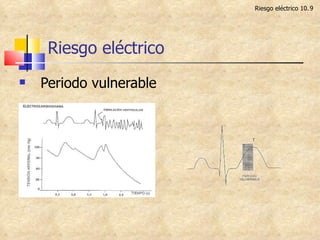

9. Riesgo eléctrico Periodo vulnerable Riesgo eléctrico 10.

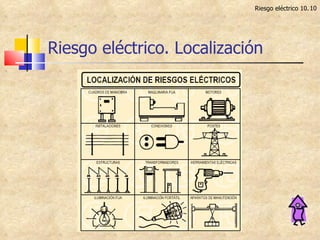

10. Riesgo eléctrico. Localización Riesgo eléctrico 10.

11. Factores determinantes Intensidad. Tensión / resistencia. Tiempo de contacto. Trayectoria de la corriente. Naturaleza de la corriente. Capacidad de respuesta del organismo. Riesgo eléctrico 10.

12. Factores determinantes. Intensidad Koeppen Riesgo eléctrico 10. OIT Categorías Intensidad Efecto I de 0 a 25 mA Cosquilleo II de 25 a 100 mA Paradas respiratorias y circulatorias III de 100 a 4 A Fibrilación ventricular IV más de 4 A Quemaduras, electrólisis de la sangre Intensidad Efecto de 100 a 100 mA Fibrilación ventricular 300 mA Parada respiratoria

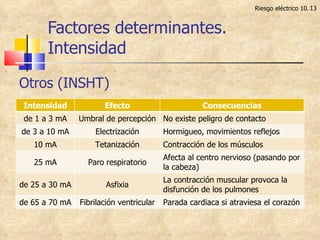

13. Factores determinantes. Intensidad Otros (INSHT) Riesgo eléctrico 10. Intensidad Efecto Consecuencias de 1 a 3 mA Umbral de percepción No existe peligro de contacto de 3 a 10 mA Electrización Hormigueo, movimientos reflejos 10 mA Tetanización Contracción de los músculos 25 mA Paro respiratorio Afecta al centro nervioso (pasando por la cabeza) de 25 a 30 mA Asfixia La contracción muscular provoca la disfunción de los pulmones de 65 a 70 mA Fibrilación ventricular Parada cardiaca si atraviesa el corazón

14. Factores determinantes. Resistencia y tensión. Ley de Ohm Tensión de contacto Tensión de defecto Riesgo eléctrico 10.

15. Factores determinantes. Resistencia y tensión. UNE 20.572. Resistencia del cuerpo humano Riesgo eléctrico 10. Tensión de contacto Resistencia ≤ 25 V 2500 Ω 50 V 2000 Ω 250 V 1000 Ω Valor asintótico 650 Ω

16. Factores determinantes. Resistencia y tensión. CEI-479 Riesgo eléctrico 10.

17. Factores determinantes. Tiempo. Dalziel OIT Riesgo eléctrico 10.

18. Factores determinantes. Tiempo. Riesgo eléctrico 10.

19. Factores determinantes. Intensidad – resistencia - tiempo. Riesgo eléctrico 10. 300 mA / ? Corriente peligrosa Tensión piel seca Tensión piel húmeda Tensión piel mojada Tensión piel sumergida

20. Factores determinantes. Ejercicio 1 Riesgo eléctrico 10. Al enchufar a la red una máquina portátil, un operario establece un contacto eléctrico directo con una de las espigas de la clavija. La tensión de la espiga respecto a tierra es de 220 V (50 Hz). Condiciones ambientales mojadas. Determinar la resistencia que en esas condiciones presenta el cuerpo del operario. Calcular la intensidad eléctrica que circula por el cuerpo del operario. Si el sistema de protección existente tarda 1 segundo en desconectar la corriente, determinar la probabilidad de sufrir una fibrilación ventricular.

21. Factores determinantes. Ejercicio 1 Riesgo eléctrico 10. R = 700 Ω I = V / R = 220 / 700 = 0,31 A.

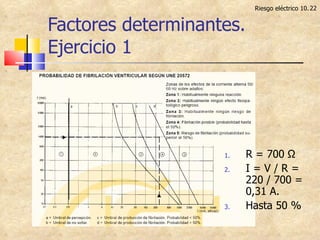

22. Factores determinantes. Ejercicio 1 Riesgo eléctrico 10. R = 700 Ω I = V / R = 220 / 700 = 0,31 A. Hasta 50 %

23. Factores determinantes. Intensidad – resistencia - tiempo. Riesgo eléctrico 10. Relación intensidad – tiempo Intensidad Efecto de 1 a 3 mA Umbral de percepción de 3 a 10 mA Electrización 10 mA Tetanización 25 mA Paro respiratorio de 25 a 30 mA Asfixia de 65 a 70 mA Fibrilación ventricular

24. Factores determinantes. Trayectoria. Riesgo eléctrico 10. Condiciona los órganos afectados Mano-mano o pie-pie. Rt = 2(Rc+Ri) Mano-pie. Rt = 1,5(Rc+Ri) Manos-pies. Rt = Rc+Ri Mano-pecho. Rt = Rc+Ri Manos-pecho. Rt = 0,5(Rc+Ri)

25. Factores determinantes. Naturaleza de la corriente. Riesgo eléctrico 10. ¿Qué es menos peligroso?

26. Factores determinantes. Capacidad de respuesta. Riesgo eléctrico 10. Superficie de contacto Estado de la piel Estado físico y psicológico Tasa de alcoholemia Estado de vigilia Problema cardíacos Raza, sexo…

27. Contactos. Directos. Contacto. Riesgo eléctrico 10.

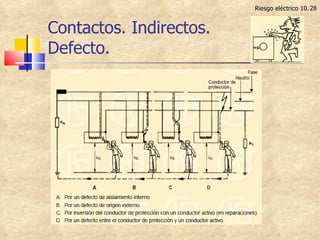

28. Contactos. Indirectos. Defecto. Riesgo eléctrico 10.

29. Técnicas de seguridad contra contactos eléctricos Riesgo eléctrico 10. Informativas: señalización, normas y formación. Protección de la instalación. Contactos directos Pasiva: para que no toques. Activa: por si tocas. Contactos indirectos Clase A Clase B Protección personal (EPIs)

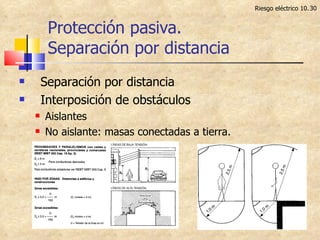

30. Protección pasiva. Separación por distancia Riesgo eléctrico 10. Separación por distancia Interposición de obstáculos Aislantes No aislante: masas conectadas a tierra.

31. Protección pasiva. Recubrir partes activas (IP) Riesgo eléctrico 10.

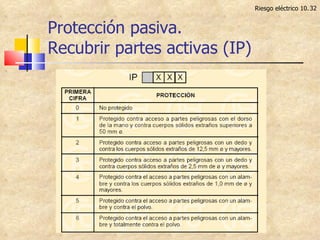

32. Riesgo eléctrico 10. Protección pasiva. Recubrir partes activas (IP)

33. Riesgo eléctrico 10. Protección pasiva. Recubrir partes activas (IP)

34. Riesgo eléctrico 10. Protección pasiva. Recubrir partes activas (IP)

35. Riesgo eléctrico 10. Protección pasiva. Recubrir partes activas (IP)

36. Riesgo eléctrico 10. Protección pasiva. Recubrir partes activas (IK) Protección contra impactos mecánicos

37. Protección pasiva. Recubrir partes activas. Utilización Riesgo eléctrico 10. Locales o emplazamientos SECOS, con ausencia de polvo y sin riesgo de choques mecánicos. Oficinas. Superficies comerciales. Viviendas. IP 2X / IK 00 El grado de protección debe incrementarse a IP 4X para locales en que permanezcan niños o disminuidos psíquicos.

38. Protección pasiva. Recubrir partes activas. Utilización Riesgo eléctrico 10. Locales o emplazamientos con presencia de POLVO, NO INFLAMABLE. Fábricas de cemento. Pulidoras de mármol. Triturado de minerales. IP 5X La adopción del índice de protección IP 6X dependerá de las exigencias funcionales del aparato.

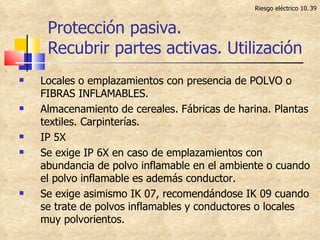

39. Protección pasiva. Recubrir partes activas. Utilización Riesgo eléctrico 10. Locales o emplazamientos con presencia de POLVO o FIBRAS INFLAMABLES. Almacenamiento de cereales. Fábricas de harina. Plantas textiles. Carpinterías. IP 5X Se exige IP 6X en caso de emplazamientos con abundancia de polvo inflamable en el ambiente o cuando el polvo inflamable es además conductor. Se exige asimismo IK 07, recomendándose IK 09 cuando se trate de polvos inflamables y conductores o locales muy polvorientos.

40. Protección pasiva. Recubrir partes activas. Utilización Riesgo eléctrico 10. Locales o emplazamientos HUMEDOS (existen en el techo o paredes condensaciones momentáneas o permanentes, manchas salinas o moho, aún cuando no aparezcan gotas en el techo o impregnaciones de agua en paredes). Sótanos. Desvanes. Zonas contiguas a locales mojados. Zonas de intemperie cubiertas. IP X1

41. Protección pasiva. Recubrir partes activas. Utilización Riesgo eléctrico 10. Locales o emplazamientos MOJADOS (los suelos, techos o paredes están o pueden estar impregnados de humedad y donde existan gotas de agua gruesas). Baños y duchas. Túneles de lavado. Zonas a la intemperie. Mataderos. Tintes y aprestos textiles. IP X4 Se recomienda instalar fuera de estos locales las tomas de corriente y dispositivos de mando y protección.

42. Protección pasiva. Recubrir partes activas. Utilización Riesgo eléctrico 10. Emplazamientos SUMERGIDOS. Interior depósitos de agua, balsas, pozos, piscinas. IP X7 / IP X10 La adopción de un índice de protección u otro dependerá del tiempo de inmersión y de la profundidad a que se instale el aparato eléctrico en cuestión.

43. Protección pasiva. Recubrir partes activas. Utilización Riesgo eléctrico 10. Locales o emplazamientos con riesgo de CHOQUES. Garajes y talleres de reparación de automóviles. Muelles de carga. Talleres metalúrgicos. IK 09 / IK 10 El riesgo de impacto suele darse tan solo por debajo de cierta altura de la ubicación del equipo en el local (alrededor de 1,5 m).

44. Protección pasiva. Recubrir partes activas. Utilización Riesgo eléctrico 10. LOCALES AFECTOS A UN SERVICIO Eléctrico. Laboratorios de ensayos. Centros de transformación. IP 2x Se exige que estén cerrados bajo llave y sólo puedan acceder personas cualificadas. En este caso se admite IP 0X a los lados de los pasillos de anchura mínima 1,30 m y por encima de 2,30 m

45. Protección activa Riesgo eléctrico 10. Utilizar bajas tensiones. Doble aislamiento. Interruptor diferencial.

46. Protección activa. Interruptor diferencial Riesgo eléctrico 10.

47. Protección activa. Interruptor diferencial Riesgo eléctrico 10.

48. Protección activa. Interruptor diferencial Riesgo eléctrico 10.

49. Protección activa. Interruptor diferencial Riesgo eléctrico 10.

50. Protección activa. Interruptor diferencial Riesgo eléctrico 10.

51. Protección clase A Riesgo eléctrico 10. Separación de circuitos. Empleo de tensiones de seguridad.

52. Protección clase A Riesgo eléctrico 10. Separación entre las partes activas y las masas accesibles por medio aislamiento. Inaccesibilidad simultánea de elementos conductores y masas.

53. Protección clase A Riesgo eléctrico 10. Recubrimiento de masas con aislamiento de protección. Conexiones equipotenciales.

54. Protección clase B Riesgo eléctrico 10. Puesta a tierra de las masas. Dispositivos de corte (interruptor diferencial) Puesta a neutro de las masas con dispositivo de corte por intensidad de defecto.

55. Fiabilidad y símbolos para las protecciones Riesgo eléctrico 10.

56. Elección de protecciones Riesgo eléctrico 10.

57. Protección en BT Riesgo eléctrico 10. Clase 0. Clase I. Clase II. Clase III.

58. Riesgo eléctrico 10. Normas. Cinco reglas de oro.

59. Programación Clase () Cártel () Trabajos sin tensión. Disposiciones generales. Trabajos en tensión. Disposiciones generales. Trabajos en tensión. Alta tensión. Trabajos en proximidad. Comentario accidentes Riesgo eléctrico 10.

60. Fechas y calificación Fechas Examen. 3 abril Carteles y comentario accidente 2 abril. Calificación (55) Examen. (05) Problemas. (30) Carteles. Riesgo eléctrico 10.
