Seguridad electricidad

Teoría de Circuitos

Riesgo eléctrico y
Normas de seguridad en
Instalaciones eléctricas

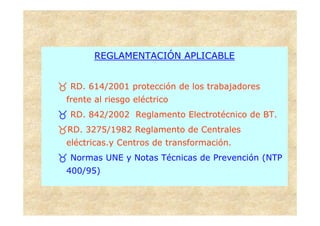

REGLAMENTACIÓN APLICABLE

RD. 614/2001 protección de los trabajadores
frente al riesgo eléctrico
RD. 842/2002 Reglamento Electrotécnico de BT.
RD. 3275/1982 Reglamento de Centrales
eléctricas.y Centros de transformación.
Normas UNE y Notas Técnicas de Prevención (NTP
400/95)

CLASIFICACIÓN DE LAS INSTALACIONES

MUY BAJA TENSION Un ≤ 50 V.

TENSIÓN USUAL 50 ≤ Un ≤ 500 V.

TENSION ESPECIAL 500 ≤ Un ≤ 1000 V.

ALTA TENSION Un >1000 V. En CA.

Riesgo eléctrico
ES LA POSIBILIDAD DE CIRCULACIÓN DE UNA CORRIENTE ELÉCTRICA A
TRAVÉS DEL CUERPO HUMANO

PARA QUE SE PRODUZCA:

I Debe existir un circuito eléctrico formado por
elementos conductores.
El cuerpo humano es conductor debido a las
sales y agua que contiene.
V G
Debe existir una diferencia de potencial en el
circuito (V).

Debe estar cerrado el circuito eléctrico (circular
intensidad (I).

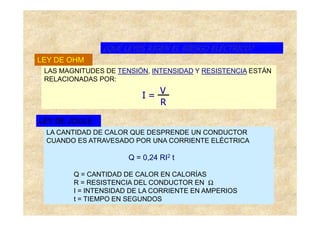

¿QUÉ LEYES RIGEN EL RIESGO ELÉCTRICO?
LEY DE OHM
LAS MAGNITUDES DE TENSIÓN, INTENSIDAD Y RESISTENCIA ESTÁN
RELACIONADAS POR:

I= V
R

LEY DE JOULE
LA CANTIDAD DE CALOR QUE DESPRENDE UN CONDUCTOR
CUANDO ES ATRAVESADO POR UNA CORRIENTE ELÉCTRICA

Q = 0,24 RI2 t

Q = CANTIDAD DE CALOR EN CALORÍAS
R = RESISTENCIA DEL CONDUCTOR EN Ω
I = INTENSIDAD DE LA CORRIENTE EN AMPERIOS
t = TIEMPO EN SEGUNDOS

Riesgo eléctrico
ES LA POSIBILIDAD DE CIRCULACIÓN DE UNA CORRIENTE ELÉCTRICA A
TRAVÉS DEL CUERPO HUMANO

• Una persona se electriza cuando al corriente eléctrica
circula por su cuerpo.
• La electrocución se produce cuando hay una muerte.
• La fibrilación ventricular es un movimiento anárquico del
corazón.
• La tetanización es un movimiento incontrolado de los
músculos.
• La asfixia es un paro respiratorio debido al paso de
corriente por un centro nervioso.
• las quemaduras producidas por el calor al atravesar la
corriente una parte del cuerpo

FACTORES QUE INFLUYEN EN EL RIESGO ELÉCTRICO

⌦ LA INTENSIDAD QUE CIRCULA POR EL CUERPO

⌦ LA TENSIÓN A LA QUE ESTÁ SOMETIDO EL CUERPO.

⌦ LA RESISTENCIA ELECTRICA DEL CUERPO

⌦ EL TIEMPO DE CONTACTO

⌦ EL RECORRIDO DE LA CORRIENTE POR EL CUERPO

⌦ LA FRECUENCIA ELÉCTRICA Y EL TIPO DE CORRIENTE

FACTORES QUE INFLUYEN EN EL RIESGO ELÉCTRICO (1)

⌦ LA INTENSIDAD QUE CIRCULA POR EL CUERPO

Intensidad Efectos
Paro cardíaco
>4A
Quemaduras

70 - 100 mA Umbral de fibrilación
cardíaca irreversible

Umbral de parálisis
25 - 75 mA
respiratoria

10 - 25 mA Contracción muscular
(tetanización)

0,5 - 1,6 mA Sensación muy débil

VALORES DE LA RESISTENCIA
DEL CUERPO

Para una SECA y HUMEDA o
Tensión fija RUGOSA QUEMADA

Piel entrada 50.000 1.000

Interior organismo 500 500

Piel salida 50000 1.000

TOTAL 100.500 2.500

A una tensión de 230v. la resistencia aceptada por la
norma UNE es de 2500 ohmios.

EFECTOS DE LA CORRIENTE EN FUNCIÓN DEL TIEMPO

mseg.

mA

VALORES DE LA RESISTENCIA DEL CUERPO

V 230
I= = = 115mA
R 2000

FIBRILACIÓN


mseg.

mA

Diferencial 30 mA

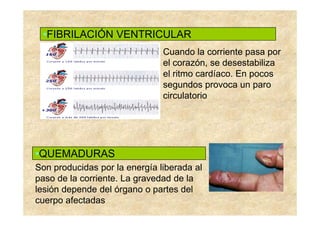

•FIBRILACIÓN VENTRICULAR
Cuando la corriente pasa por
el corazón, se desestabiliza
el ritmo cardíaco. En pocos
segundos provoca un paro
circulatorio

•QUEMADURAS
Son producidas por la energía liberada al
paso de la corriente. La gravedad de la
lesión depende del órgano o partes del
cuerpo afectadas

FACTORES QUE INFLUYEN EN EL RIESGO ELÉCTRICO (3)

⌦ DEL RECORRIDO DE LA CORRIENTE

Manos- pies en el camino de la corriente se encuentran
los pulmones y el corazón.
Los resultados del accidente son normalmente GRAVES

Mano- pies en el camino de la corriente se encuentran
los pulmones y el corazón.
Los resultados del accidente son normalmente GRAVES

Mano- mano con suelo aislante la resistencia del cuerpo
es mayor que en los casos anteriores.
Los resultados del accidente menos GRAVES

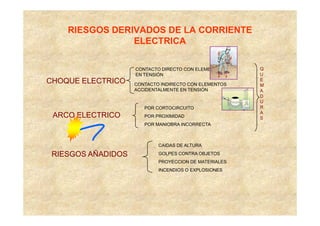

RIESGOS DERIVADOS DE LA CORRIENTE
ELECTRICA

CONTACTO DIRECTO CON ELEMENTOS Q
EN TENSIÓN U
CHOQUE ELECTRICO CONTACTO INDIRECTO CON ELEMENTOS
E
M
ACCIDENTALMENTE EN TENSIÓN A
D
U
POR CORTOCIRCUITO R
A
ARCO ELECTRICO POR PROXIMIDAD S
POR MANIOBRA INCORRECTA

CAIDAS DE ALTURA

RIESGOS AÑADIDOS GOLPES CONTRA OBJETOS
PROYECCION DE MATERIALES
INCENDIOS O EXPLOSIONES

CONTACTOS DIRECTOS
Contacto de personas con partes EN TENSIÓN :
Conductores
Elementos en tensión
Pueden ser :
Contacto entre dos fases activas
Contacto entre fase y tierra

CONTACTOS DIRECTOS EN AT.

• HABITUALMENTE PRODUCIDOS POR SOBREPASAR LAS
DISTANCIAS DE SEGURIDAD ENTRANDO EN LA ZONA DE
PELIGRO .
• NO ES NECESARIO LLEGAR A TOCAR EL PUNTO EN
TENSION YA QUE LA ALTA TENSION TIENE LA CAPACIDAD
DE PERFORAR EL AISLAMIENTO DEL AIRE CUANDO LA
DISTANCIA ENTRE EL PUNTO EN TENSION Y OTRO PUNTO A
DIFERENTE POTENCIAL ES LO SUFICIENTEMENTE
REDUCIDA.

TIPOS DE CONTACTOS DIRECTOS EN BT.

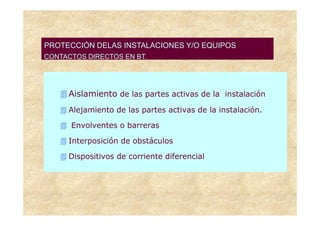

PROTECCIÓN DELAS INSTALACIONES Y/O EQUIPOS
CONTACTOS DIRECTOS EN BT.

Aislamiento de las partes activas de la instalación
Alejamiento de las partes activas de la instalación.

Envolventes o barreras

Interposición de obstáculos

Dispositivos de corriente diferencial

PROTECCIÓN DELAS INSTALACIONES Y/O EQUIPOS CONTACTOS
DIRECTOS EN BT.

RECUBRIMIENTO DE LAS PARTES ACTIVAS

FASE
COMUNICACIONES
NEUTRO
TIERRA

FASE

Impiden el contacto accidental con
las partes activas de la instalación.

DIRECTOS EN BT.

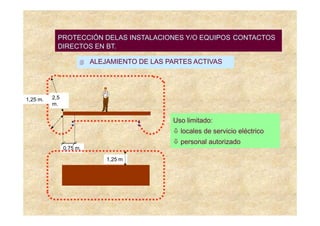

ALEJAMIENTO DE LAS PARTES ACTIVAS

1,25 m. 2,5
m.

Uso limitado:
locales de servicio eléctrico
personal autorizado
0,75 m.

1,25 m

PROTECCIÓN DELAS INSTALACIONES Y/O EQUIPOS DIRECTOS
CONTACTOS CONTACTOS
Sistemas de Protección
DIRECTOS EN BT.

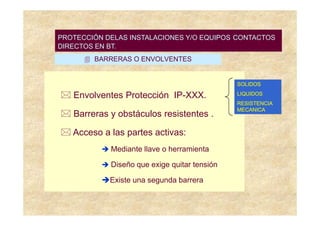

BARRERAS O ENVOLVENTES

SOLIDOS

Envolventes Protección IP-XXX. LIQUIDOS
RESISTENCIA
MECANICA
Barreras y obstáculos resistentes .

Acceso a las partes activas:
Mediante llave o herramienta

Diseño que exige quitar tensión

Existe una segunda barrera

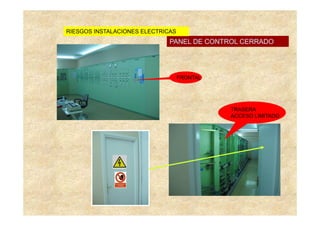

RIESGOS INSTALACIONES ELECTRICAS
PANEL DE CONTROL CERRADO

FRONTAL

TRASERA
ACCESO LIMITADO

DIRECTOS EN BT.

INTERPOSICIÓN DE OBSTÁCULOS.

Pueden desmontarse sin llaves

Impiden un acercamiento físico a las partes
activas

Impiden contactos fortuitos, no los voluntarios.

Uso limitado:
locales de servicio eléctrico
personal autorizado NO garantiza una
protección completa
Protección complementaria. T en T.

DIRECTOS EN BT.

DISPOSITIVOS DE CORRIENTE DIFERENCIAL

Uso de rele diferencial

10 mA. Muy Alta Sensibilidad

30 mA. Alta sensibilidad

Medida complementaria en caso de :
• fallo de algunas anteriores
• imprudencia de los usuarios

DIRECTOS EN BT.

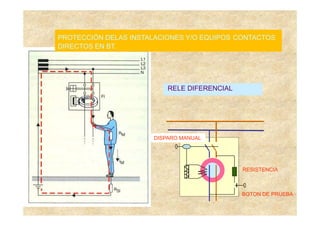

RELE DIFERENCIAL

DISPARO MANUAL

RESISTENCIA

BOTON DE PRUEBA

DIRECTOS EN AT.

• POR BARRERAS O ENVOLVENTES
AL CIERRE PERIMETRAL
• POR DISTANCIA
ALTURA AL SUELO

INSTRUCCIONES COMPLEMENTARIAS PARA EL TRABAJADOR
NO ABRIR NI DESMONTAR ENVOLVENTES
NO SOBREPASAR LAS BARRERAS O DELIMITACIONES PERIMETRALES
NO ELEVARSE SOBRE EL SUELO O ZONAS DE ACCESO ESTABLECIDAS
NO UTILIZAR OBJETOS LARGOS QUE PUEDAN RESTAR DISTANCIA DE
SEGURIDAD.

DIRECTOS EN AT.

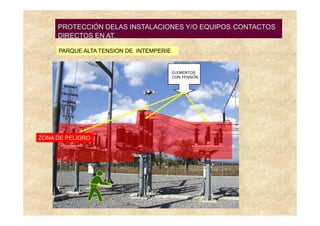

PARQUE ALTA TENSION DE INTEMPERIE

ELEMENTOS
CON TENSIÓN

ZONA DE PELIGRO

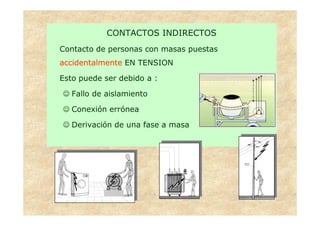

CONTACTOS INDIRECTOS
Contacto de personas con masas puestas
accidentalmente EN TENSION

Esto puede ser debido a :

☺ Fallo de aislamiento

☺ Conexión errónea

☺ Derivación de una fase a masa

INDIRECTOS EN BT.

Utilización de doble aislamiento

Separación eléctrica .

Corte automático de la alimentación

Conexión equipotencial

Protección en locales no conductores

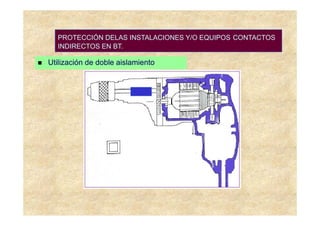

INDIRECTOS EN BT.

Utilización de doble aislamiento

INDIRECTOS EN BT.

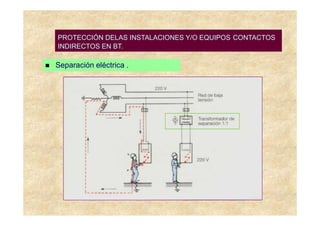

Separación eléctrica .

INDIRECTOS EN BT.
POR INTENSIDAD DE DEFECTO, FUSIBLES 0 MAGNETOTERMICOS

Todas las masas estarán Puesta a Tierra (Sistema TT)
La resistencia de PAT no pueda permitir tensiones de contacto :
24 V en locales conductores
50 V en los demás casos

INDIRECTOS EN BT.

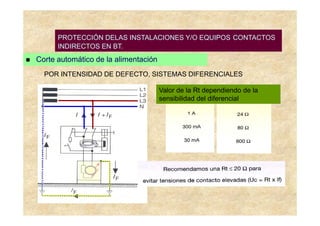

POR INTENSIDAD DE DEFECTO, SISTEMAS DIFERENCIALES

Valor de la Rt dependiendo de la
sensibilidad del diferencial

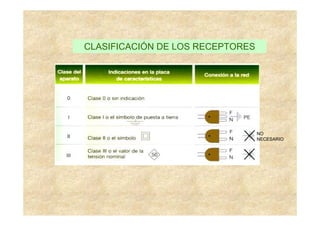

CLASIFICACIÓN DE LOS RECEPTORES

NO
NECESARIO

TRABAJOS EN
INSTALACIONES ELECTRICAS

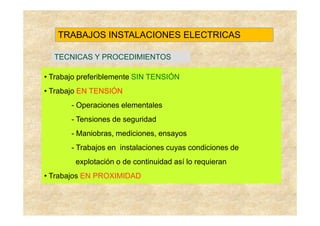

TRABAJOS INSTALACIONES ELECTRICAS

TECNICAS Y PROCEDIMIENTOS

• Trabajo preferiblemente SIN TENSIÓN
• Trabajo EN TENSIÓN
- Operaciones elementales
- Tensiones de seguridad
- Maniobras, mediciones, ensayos
- Trabajos en instalaciones cuyas condiciones de
explotación o de continuidad así lo requieran
• Trabajos EN PROXIMIDAD


ZONA DE PELIGRO O ZONA DE TRABAJOS EN TENSIÓN
Espacio alrededor de los elementos en tensión donde un trabajador desprotegido está
expuesto a un riesgo grave e inminente de que se produzca un arco eléctrico o un
contacto directo, teniendo en cuenta los gestos y movimientos normales.
directo

Sin barrera física la distancia al limite exterior serán la indicada en la tabla como DPEL-1 o
DPEL-
DPEL-
DPEL-2

ZONA DE PROXIMIDAD

Espacio delimitado alrededor de la zona de peligro desde la que un trabajador puede
invadir accidentalmente esta última.

Sin barrera física la distancia al limite exterior serán la indicada en la tela como DPROX -1
o DPROX -2

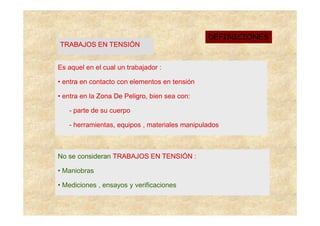

DEFINICIONES
TRABAJOS EN TENSIÓN

Es aquel en el cual un trabajador :

• entra en contacto con elementos en tensión

• entra en la Zona De Peligro, bien sea con:
Peligro

- parte de su cuerpo

- herramientas, equipos , materiales manipulados

No se consideran TRABAJOS EN TENSIÓN :

• Maniobras

• Mediciones , ensayos y verificaciones

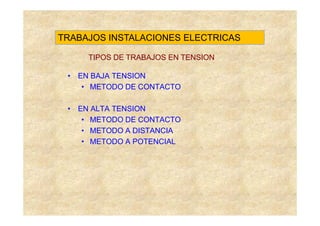

TIPOS DE TRABAJOS EN TENSION

• EN BAJA TENSION
• METODO DE CONTACTO

• EN ALTA TENSION
• METODO DE CONTACTO
• METODO A DISTANCIA
• METODO A POTENCIAL

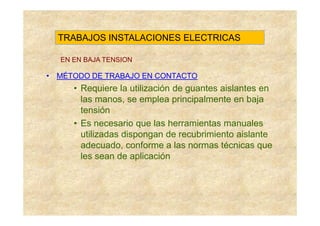

EN EN BAJA TENSION

• MÉTODO DE TRABAJO EN CONTACTO
• Requiere la utilización de guantes aislantes en
las manos, se emplea principalmente en baja
tensión
• Es necesario que las herramientas manuales
utilizadas dispongan de recubrimiento aislante
adecuado, conforme a las normas técnicas que
les sean de aplicación

EN TENSION EN BAJA TENSION

• MÉTODO DE TRABAJO EN CONTACTO PRECAUCIONES:
• mantener las manos protegidas mediante guantes aislantes
adecuados a la tensión de trabajo..
• realizar el trabajo sobre una alfombra o banqueta aislantes
que aíslen de tierra,y aseguren un apoyo seguro y estable
• vestir ropa de trabajo sin cremalleras u otros elementos
conductores
• no portar pulseras o cadenas
• usar herramientas aisladas, específicamente diseñadas
para estos trabajos
• aislar en la medida posible las partes activas y elementos
metálicos de la zona de trabajo mediante protectores
adecuados
• Protegerse con casco y pantalla facial.

Equipos de protección personal y colectiva

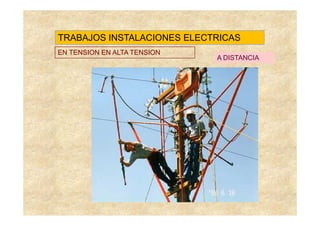

EN TENSION EN ALTA TENSION
A DISTANCIA


EN CONTACTO CON BARQUILLA AISLANTE


A POTENCIAL

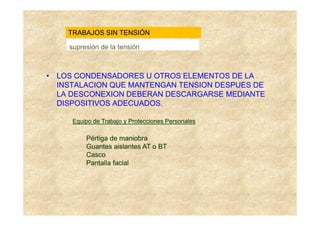

TRABAJOS SIN TENSIÓN

TRABAJOS EN INSTALACIONES QUE SE REALIZAN DESPUES DE
HABER TOMADO TODAS LA MEDIDAS NECESARIAS PARA
MANTENER LA INSTALACION SIN TENSION

MEDIDAS ( 5 REGLAS DE ORO )

1.- DESCONECTAR CON CORTE VISIBLE

2.- PREVENIR CUALQUIER POSIBLE REALIMENTACIÓN

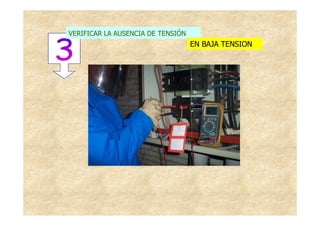

3.- VERIFICAR LA AUSENCIA DE TENSIÓN

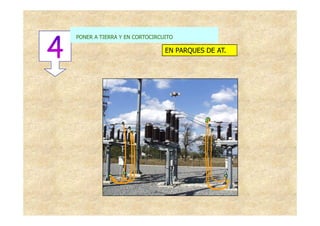

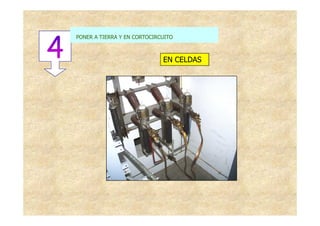

4.- PONER A TIERRA Y EN CORTOCIRCUITO

5.- PROTEGER FRENTE A ELEMENTOS PROXIMOS EN TENSIÓN
Y ESTABLECER UNA SEÑALIZACÓN DE SEGURIDAD PARA
DELIMITAR LA ZONA DE TRABAJO

EQUIPOS DE PROTECCIÓN
CASCO PANTALLA DE PROTECCIÓN

GUANTES AISLANTES
PÉRTIGA DE
MANIOBRAS

BANQUETA
AISLANTE

ROPA DE TRABAJO Y CALZADO DE SEGURIDAD

PREMISAS PARA REALIZAR MANIOBRAS

SEGURIDAD DE LAS PERSONAS
• 1ª Regla de oro: Apertura con corte visible o efectivo
de todas las fuentes de tensión
Extracción de fusibles Interruptor de corte visible
Apertura de puentes en líneas


• 1ª Regla de oro: El circuito debe estar sin carga y sin
Tensión

En carga

Sin carga y sin tensión

Si carga, encon tensión
Sin carga y tensión

PUENTES EN LÍNEAS AÉREAS
supresión de la tensión en AT.
DESCONECTAR

SECCCIONADORES

INTERRUPTORES


supresión de la tensión en AT.
DESCONECTAR

CORTE VISIBLE

SECCIONADOR 220 kV
ABIERTO


supresión de la tensión

• LOS CONDENSADORES U OTROS ELEMENTOS DE LA
INSTALACION QUE MANTENGAN TENSION DESPUES DE
LA DESCONEXION DEBERAN DESCARGARSE MEDIANTE
DISPOSITIVOS ADECUADOS.

Equipo de Trabajo y Protecciones Personales

Pértiga de maniobra
Guantes aislantes AT o BT
Casco
Pantalla facial


• 2ª Regla de oro: Enclavamiento o bloqueo de los
aparatos de corte. (Prevenir realimentación de tensión)
• El enclavamiento o bloqueo de los aparatos de corte, se hará en
la posición de apertura y se señalizará sobre el mando con la
señal de prohibido maniobrar.
• La señalización es la protección mínima en los casos en los que
no sea posible inmovilizar el aparato de corte.
• Evitar cierres intempestivos o error de operario.

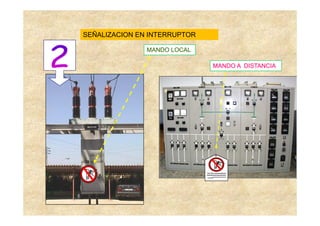

SEÑALIZACION EN INTERRUPTOR

MANDO LOCAL

MANDO A DISTANCIA

Nombre

Fecha

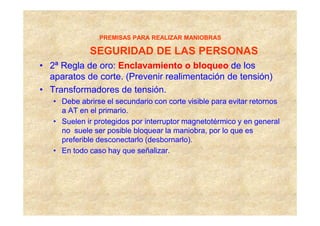

• 2ª Regla de oro: Enclavamiento o bloqueo de los
aparatos de corte. (Prevenir realimentación de tensión)
• Transformadores de tensión.
• Debe abrirse el secundario con corte visible para evitar retornos
a AT en el primario.
• Suelen ir protegidos por interruptor magnetotérmico y en general
no suele ser posible bloquear la maniobra, por lo que es
preferible desconectarlo (desbornarlo).
• En todo caso hay que señalizar.


ENCLAVAMIENTOS
• Para evitar fallos, los aparatos de corte están dotados de
enclavamientos que impiden la realización incorrecta de la
maniobra, se trata de condicionar el funcionamiento de uno de ellos
a la posición del otro.

• Pueden ser:
• Mecánicos. Cerraduras, trinquetes, topes, etc. Que inmovilizan
físicamente el mando de los aparatos de corte.
• Eléctricos. Consiste en impedir el funcionamiento del aparato mediante
la apertura del circuito de mando y accionamiento eléctrico.
• Neumáticos. Impedir el accionamiento del aparato actuando sobre la
alimentación de aire comprimido y vaciando el calderín de aire a
presión
• Físicos. Colocar entre los contactos del aparato un elemento aislante
que impida físicamente el cierre de dichos contactos. Por ejemplo
colocar una placa aislante entre las cuchillas del seccionador y los
contactos fijos del mismo.


ENCLAVAMIENTOS BÁSICOS
• Entre Seccionador e interruptor-seccionador y
seccionador de puesta a tierra: NO pueden
estar simultáneamente cerrados.

• Entre disyuntor y seccionador: con interruptor
cerrado no puede maniobrarse el seccionador
si se produce variación de tensión en bornes.

• En interruptores extraíbles
(seccionador+interruptor):
• El interruptor no puede enchufarse ni
desenchufarse en posición cerrado.
• Con interruptor enchufado no se puede accionar
el seccionador de puesta a tierra.


ENCLAVAMIENTOS ELÉCTRICOS


• 3ª Regla de oro: Verificar la ausencia de tensión
• Debe hacerse en cada uno de los conductores
• SIEMPRE ANTES Y DESPUES DE LA VERIFICACION SE DEBE
COMPROBAR EL VERIFICADOR DE TENSIÓN
• Cuando se realiza esta verificación, se considerará la instalación
en tensión debiendo el operario utilizar el dispositivo adecuado y
tensión,
aislándose con guantes y banqueta


• 3ª Regla de oro: Verificar la ausencia de tensión
• Los V.A.T. sólo detectan corriente alterna.
• Tensiones residuales (corriente continua)
• Capacitivas. Propia línea.
4ª REGLA DE ORO
• Inductivas
Circuito cercano Caída de línea Líneas que cruzan Rayo

VERIFICAR LA AUSENCIA DE TENSIÓN
EN BAJA TENSION

FOTO VERIFICACION BT

EN CELDAS

CELDAS CON TRONERA OBLIGA A UTILIZAR V.A.T
PARA V.A.T. DE UN TAMAÑO ADECUADO

EN LINEAS

Campo funcionamiento 10 a 30 kV.

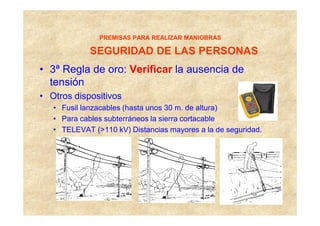

• 3ª Regla de oro: Verificar la ausencia de
tensión
• Otros dispositivos
• Fusil lanzacables (hasta unos 30 m. de altura)
• Para cables subterráneos la sierra cortacable
• TELEVAT (>110 kV) Distancias mayores a la de seguridad.


• 4ª Regla de oro: Puesta a tierra y en cortocircuito
• Se efectuará mediante los dispositivos especiales previstos en todo y cada
uno de los conductores. Primero se conecta la malla a tierra y finalmente
los conductores.
• Si se hace mediante seccionadores P.T. hay que comprobar el cierre de las
cuchillas.
• Las pinzas de tierra han de tener un buen contacto y no se deben poner en
superficies pintadas.
• Enclavamiento de seccionadores de P.T.

PONER A TIERRA Y EN CORTOCIRCUITO

EN PARQUES DE AT.

PONER A TIERRA Y EN CORTOCIRCUITO

EN CELDAS


• 4ª Regla de oro: Puesta a tierra y
en cortocircuito.
• Tierras portátiles
• Si no hay electrodo o malla de tierra
clavar la pica. Comprobar la humedad
del terreno.
• Conectar el cable a la pica.
Desenrollarlo totalmente y verificar
continuidad y reducir la reactancia.
• Conectar cable a conductores de
cortocircuito en el punto común.
• Conectar las pinzas a los conductores
de la instalación
• Para desconectar, en orden inverso.


• 4ª Regla de oro: Puesta a tierra y en cortocircuito.

• Tierras portátiles
• Pértiga de longitud adecuada a la tensión de servicio

• El cable de tierra no debe tocar el cuerpo del operario.

• Considerar instalación en tensión. Distancias de
seguridad.

• Operario con equipo de protección necesario.

• Para desconectar, en orden inverso.


• 5ª Regla de oro: Señalización y delimitación de la
zona de trabajo
• La zona de trabajo debe delimitarse materialmente en todos los planos
necesarios, para la protección del personal, mediante dispositivos de
señalización visibles como pancartas, banderines, barreras, cintas,…


zona de trabajo.
• Las señalizaciones sirven para:
• Llamar la atención
• Avisar del peligro con antelación suficiente
• Que el que la vea sepa como actuar
• Colores:
• Rojo: prohibición, detención, parada
• Amarillo: atención, peligro, precaución.
• Circulo azul: Obligación.
• Azul rectangular: Información.


zona de trabajo

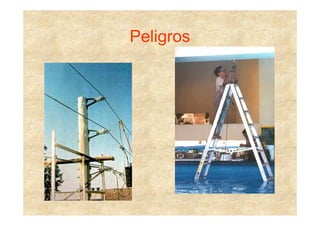

TRABAJOS EN PROXIMIDAD Disposiciones
particulares

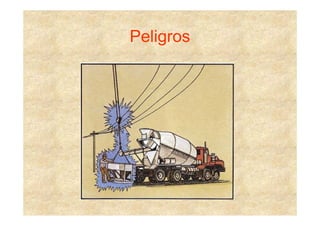

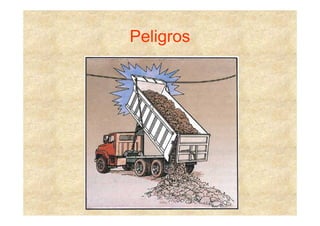

ACTIVIDADES CON MOVIMIENTOS DE EQUIPOS EN CERANIAS DE
LINEAS O INSTALACIONES ELECTRICAS
(edificaciones, obras públicas, trabajos agrícolas, forestales, etc..,)
etc..,)
Antes del comienzo identificación de líneas e instalaciones de la
zona afectada
En elementos protegidos, si pueden ser dañados perdiendo su
protegidos,
protección, se adoptarán medidas preventivas para evitarlo.
evitarlo.
En elementos desprotegidos, con riesgo para los trabajadores,
desprotegidos,
cuando las instalaciones no puedan desviarse o dejarse sin
tensión, el trabajador permanecerá fuera de la ZONA DE
PELIGRO y lo más alejado posible de ella.

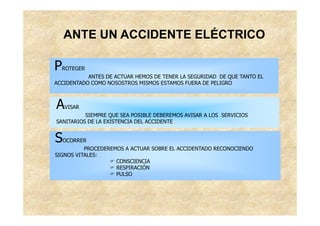

ANTE UN ACCIDENTE ELÉCTRICO

P ROTEGER
ANTES DE ACTUAR HEMOS DE TENER LA SEGURIDAD DE QUE TANTO EL
ACCIDENTADO COMO NOSOSTROS MISMOS ESTAMOS FUERA DE PELIGRO

A VISAR
SIEMPRE QUE SEA POSIBLE DEBEREMOS AVISAR A LOS SERVICIOS
SANITARIOS DE LA EXISTENCIA DEL ACCIDENTE

S OCORRER
PROCEDEREMOS A ACTUAR SOBRE EL ACCIDENTADO RECONOCIENDO
SIGNOS VITALES:
CONSCIENCIA
RESPIRACIÓN
PULSO

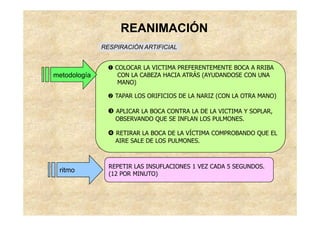

REANIMACIÓN
RESPIRACIÓN ARTIFICIAL

COLOCAR LA VICTIMA PREFERENTEMENTE BOCA A RRIBA
metodología CON LA CABEZA HACIA ATRÁS (AYUDANDOSE CON UNA
MANO)

TAPAR LOS ORIFICIOS DE LA NARIZ (CON LA OTRA MANO)

APLICAR LA BOCA CONTRA LA DE LA VICTIMA Y SOPLAR,
OBSERVANDO QUE SE INFLAN LOS PULMONES.

RETIRAR LA BOCA DE LA VÍCTIMA COMPROBANDO QUE EL
AIRE SALE DE LOS PULMONES.

REPETIR LAS INSUFLACIONES 1 VEZ CADA 5 SEGUNDOS.
ritmo
(12 POR MINUTO)

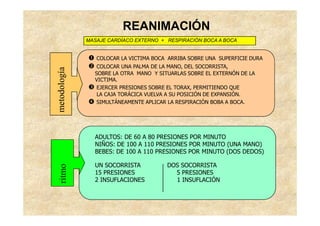

REANIMACIÓN
MASAJE CARDÍACO EXTERNO + RESPIRACIÓN BOCA A BOCA

COLOCAR LA VICTIMA BOCA ARRIBA SOBRE UNA SUPERFICIE DURA
COLOCAR UNA PALMA DE LA MANO, DEL SOCORRISTA,
metodología
SOBRE LA OTRA MANO Y SITUARLAS SOBRE EL EXTERNÓN DE LA
VICTIMA.
EJERCER PRESIONES SOBRE EL TORAX, PERMITIENDO QUE
LA CAJA TORÁCICA VUELVA A SU POSICIÓN DE EXPANSIÓN.
SIMULTÁNEAMENTE APLICAR LA RESPIRACIÓN BOBA A BOCA.

ADULTOS: DE 60 A 80 PRESIONES POR MINUTO
NIÑOS: DE 100 A 110 PRESIONES POR MINUTO (UNA MANO)
BEBES: DE 100 A 110 PRESIONES POR MINUTO (DOS DEDOS)

UN SOCORRISTA DOS SOCORRISTA
ritmo

15 PRESIONES 5 PRESIONES
2 INSUFLACIONES 1 INSUFLACIÓN

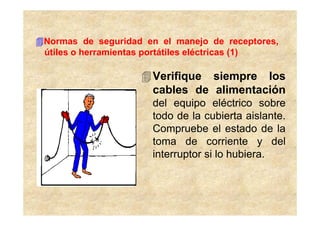

Normas de seguridad en el manejo de receptores,
útiles o herramientas portátiles eléctricas (1)

Verifique siempre los
cables de alimentación
del equipo eléctrico sobre
todo de la cubierta aislante.
Compruebe el estado de la
toma de corriente y del
interruptor si lo hubiera.

Normas de seguridad en el manejo de receptores, útiles
o herramientas portátiles eléctricas (2)

Recuerde que los circuitos donde están enchufados o
conectados los equipos deben estar protegidos
contra sobreintensidades y cortocircuitos
adaptándose a las condiciones de utilización y a las
características propias de los receptores. No anule nunca
los dispositivos de seguridad.
Hay que evitar el daño a los conductores
eléctricos protegiéndolos de quemaduras, productos
corrosivos, cortes, paso de vehículos, etc.; así como
colocar los cables sobre hierros, tuberías, radiadores u
objetos metálicos para evitar facilitar las corrientes de
fuga.


No realice las
conexiones a las tomas
de corriente
directamente con los
cables ni sobrecargue
la instalación al realizar
la conexión del equipo.

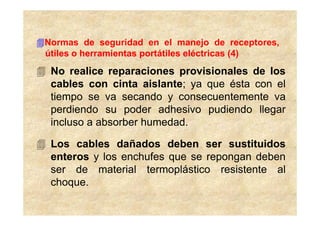

No realice reparaciones provisionales de los
cables con cinta aislante; ya que ésta con el
tiempo se va secando y consecuentemente va
perdiendo su poder adhesivo pudiendo llegar
incluso a absorber humedad.

Los cables dañados deben ser sustituidos
enteros y los enchufes que se repongan deben
ser de material termoplástico resistente al
choque.

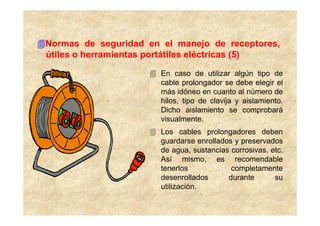

En caso de utilizar algún tipo de
cable prolongador se debe elegir el
más idóneo en cuanto al número de
hilos, tipo de clavija y aislamiento.
Dicho aislamiento se comprobará
visualmente.
Los cables prolongadores deben
guardarse enrollados y preservados
de agua, sustancias corrosivas, etc.
Así mismo, es recomendable
tenerlos completamente
desenrollados durante su
utilización.

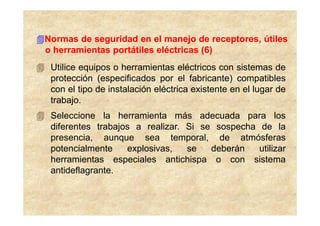

Utilice equipos o herramientas eléctricos con sistemas de
protección (especificados por el fabricante) compatibles
con el tipo de instalación eléctrica existente en el lugar de
trabajo.
Seleccione la herramienta más adecuada para los
diferentes trabajos a realizar. Si se sospecha de la
presencia, aunque sea temporal, de atmósferas
potencialmente explosivas, se deberán utilizar
herramientas especiales antichispa o con sistema
antideflagrante.

Identifique las herramientas utilizadas y actuar conforme a sus
especificaciones e instrucciones de uso. Se clasifican según su
aislamiento, su tensión de alimentación y la forma de efectuar la
puesta a tierra e instrucciones de uso:
• Clase I: Herramientas que deben ir conectadas a un conductor de
protección (toma de tierra).
• Clase II: Herramientas que disponen de doble aislamiento. En su
placa de características llevan el símbolo de un cuadrado metido
en otro cuadrado.

• Clase III: Son las herramientas alimentadas a una tensión inferior
a 50 V. Se emplearán en locales o recintos muy conductores
alimentadas por un transformador separador de circuitos. Las
tomas de corriente se emplazarán en el exterior de recinto.
88
© Mutua Universal

Tomas de corriente (enchufes) de
máquinas o prolongadores con grado
de protección adecuado para
emplazamientos húmedos o mojados:
IP-44 (Protegido contra proyección de
agua en todas direcciones) Toma de
corriente que esté en el exterior pero no
en el suelo (van acoplados a presión).
IP-67 (Protegido contra la inmersión en
agua) Toma de corriente que esté en el
interior o en el exterior y en el suelo en
charcos de agua (en formato rosca).

89
© Mutua Universal

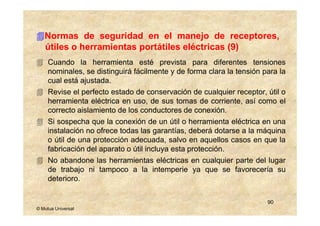

Cuando la herramienta esté prevista para diferentes tensiones
nominales, se distinguirá fácilmente y de forma clara la tensión para la
cual está ajustada.
Revise el perfecto estado de conservación de cualquier receptor, útil o
herramienta eléctrica en uso, de sus tomas de corriente, así como el
correcto aislamiento de los conductores de conexión.
Si sospecha que la conexión de un útil o herramienta eléctrica en una
instalación no ofrece todas las garantías, deberá dotarse a la máquina
o útil de una protección adecuada, salvo en aquellos casos en que la
fabricación del aparato o útil incluya esta protección.
No abandone las herramientas eléctricas en cualquier parte del lugar
de trabajo ni tampoco a la intemperie ya que se favorecería su
deterioro.

90
© Mutua Universal

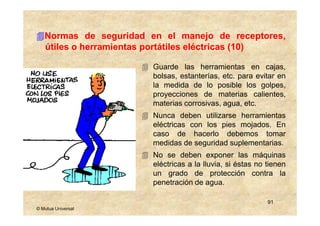

Guarde las herramientas en cajas,
bolsas, estanterías, etc. para evitar en
la medida de lo posible los golpes,
proyecciones de materias calientes,
materias corrosivas, agua, etc.
Nunca deben utilizarse herramientas
eléctricas con los pies mojados. En
caso de hacerlo debemos tomar
medidas de seguridad suplementarias.
No se deben exponer las máquinas
eléctricas a la lluvia, si éstas no tienen
un grado de protección contra la
penetración de agua.

91
© Mutua Universal

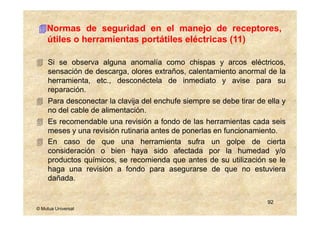

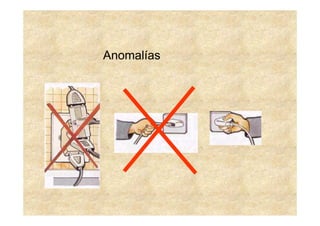

Si se observa alguna anomalía como chispas y arcos eléctricos,
sensación de descarga, olores extraños, calentamiento anormal de la
herramienta, etc., desconéctela de inmediato y avise para su
reparación.
Para desconectar la clavija del enchufe siempre se debe tirar de ella y
no del cable de alimentación.
Es recomendable una revisión a fondo de las herramientas cada seis
meses y una revisión rutinaria antes de ponerlas en funcionamiento.
En caso de que una herramienta sufra un golpe de cierta
consideración o bien haya sido afectada por la humedad y/o
productos químicos, se recomienda que antes de su utilización se le
haga una revisión a fondo para asegurarse de que no estuviera
dañada.

92
© Mutua Universal

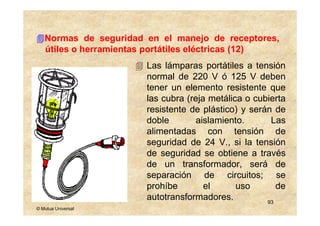

Las lámparas portátiles a tensión
normal de 220 V ó 125 V deben
tener un elemento resistente que
las cubra (reja metálica o cubierta
resistente de plástico) y serán de
doble aislamiento. Las
alimentadas con tensión de
seguridad de 24 V., si la tensión
de seguridad se obtiene a través
de un transformador, será de
separación de circuitos; se
prohíbe el uso de
autotransformadores. 93
© Mutua Universal

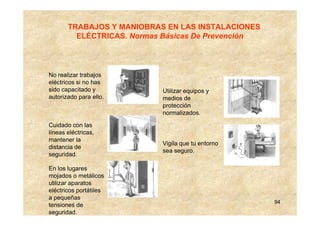

TRABAJOS Y MANIOBRAS EN LAS INSTALACIONES
ELÉCTRICAS. Normas Básicas De Prevención

No realizar trabajos
eléctricos si no has
sido capacitado y Utilizar equipos y
autorizado para ello. medios de
protección
normalizados.

Cuidado con las
líneas eléctricas,
mantener la
Vigila que tu entorno
distancia de
sea seguro.
seguridad.

En los lugares
mojados o metálicos
utilizar aparatos
eléctricos portátiles
a pequeñas
94
tensiones de
seguridad.

CONCLUSIONES
Los accidentes son
como los ladrones:
vienen cuando no los
esperas

CONCLUSIONES
• La electricidad es peligrosa.
• No gastes bromas con la electricidad.
• No hagas trabajos para los que no estés
cualificado.
• No accedas al interior de cuadros eléctricos.
• Si no hay electricidad en tu puesto de trabajo
comunícaselo al responsable. (posible actuación
de los elementos de protección ante un
problema o actuación de un técnico de
mantenimiento).
• Saber más: Riesgo Eléctrico, RD 614/2001.
• Comunica cualquier anomalía eléctrica que
detectes..

No tomes
riesgos
innecesarios

114

Seguridad electricidad

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Seguridad electricidad

Último

Seguridad electricidad
