El documento describe los principales riesgos mecánicos asociados con maquinaria y equipos, incluyendo peligros de atrapamiento, corte, impacto y otros. Explica los elementos de rotación y movimiento en máquinas que representan riesgos, y las causas comunes de accidentes debido al diseño, protecciones, ubicación, mantenimiento y uso inadecuado de máquinas. También resume las medidas de seguridad que deben tomar los fabricantes, como resguardos y dispositivos, y las que deben tomar los usuarios, como equipo de protección

2.  Integrantes

3. 
Riesgo físico
•Formas de energía existentes en los lugares de trabajo
que causan incomodidad o lesión al trabajador.
Riesgo mecánico
•Conjunto de factores físicos que pueden dar lugar a
una lesión por la acción mecánica.

4. 
Riesgo mecánico
Contempla todos los
posibles factores de
accidentes
Falta de EPP
Falta de Herramientas de
trabajo
Falta de mantenimiento
preventivo en maquinas
Puede producirse
Herramientas
manuales
Maquinaria
Fresadora
Torno
Taladro
Prensa
Manipualcion de vehiculos y
dispositivos de elevacion

5. 
Formas elementales del riesgo
mecánico
• Peligro de atrapamientos o arrastres
• Peligro de aplastamiento
• Peligro de corte o seccionamiento
• Peligro de impacto
• Peligro de perforacion o punzonamiento
• Peligro de friccion o de abrasion
• Peligro de enganche

6. 

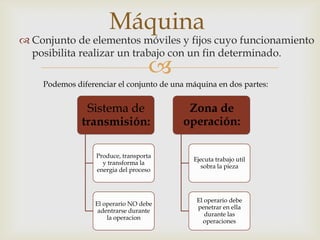

 Conjunto de elementos móviles y fijos cuyo funcionamiento
posibilita realizar un trabajo con un fin determinado.
Máquina
Podemos diferenciar el conjunto de una máquina en dos partes:
Sistema de
transmisión:
Produce, transporta
y transforma la
energia del proceso
El operario NO debe
adentrarse durante
la operacion
Zona de
operación:
Ejecuta trabajo util
sobra la pieza
El operario debe
penetrar en ella
durante las
operaciones

7. 
ElementosdeRotacionaislados
•Arboles
•Resaltes y
aberturas
•Elementos
abrasivos o
cortantes
PuntosdeAtrapamiento
• Entre piezas girando
en sentido contrario
• Entre partes giratorias
y otras con
desplazamiento
tangencial a ellas
• Entre piezas
giratorias y partes
fijas
Otrosmovimientos
•Movimientos
de traslación
•Movimientos
de rotación y
traslación
•Movimientos
de oscilación
Riesgos de la parte mecánica de las maquinas

8. 
Principales causas de accidentes
debido a una máquina
Diseño incorrecto
Elementos de protección
Ubicación
Montaje
Uso inadecuado
Mantenimiento
Herramientas

9. 
 Una máquina debe ser a prueba de hombres, es
decir, aunque los trabajadores quieran accidentarse
no puedan hacerlo.
Los requisitos de toda
protección de una máquina
NO CREAR INTERFERENCIAS
ASEGURAR
PREVENIR CONTACTO
PROTEGER CONTRA OBJETOS QUE CAIGAN
NO CREAR NUEVOS PELIGROS

10. 
 Combinación de las medidas adoptadas en fase de
diseño y construcción de la máquina y de las
medidas que deberán ser tomadas e incorporadas
por el usuario de la misma.
 A) Medidas de protección a tomar por parte del
diseñador/fabricante.
 B) Medidas de protección a tomar por parte del
usuario.
Medidas de seguridad
en máquinas

11.  Resguardo: Elemento de una máquina utilizado
específicamente para garantizar la protección
mediante una barrera material.
 Resguardo fijo.
 Resguardo regulable.
 Resguardo con dispositivo de enclavamiento
 Resguardo con dispositivo de enclavamiento y
bloqueo.
A) Medidas de protección a tomar por parte del
diseñador/fabricante.
Resguardos y Dispositivos de Seguridad

12. 

13. 
 Dispositivos de seguridad: impide que se inicie o se mantenga
una fase peligrosa de la máquina, mientras se detecta o sea
posible la presencia humana en la zona peligrosa. Protege el
riesgo solo o asociado a un resguardo
 Dispositivo de protección.
 Mando sensitivo
 Mando a dos manos
 Dispositivos sensibles
 Dispositivos sensibles mecánicos.
 Dispositivos sensibles no mecánicos.
 Dispositivos de retención mecánica.
Resguardos y Dispositivos de Seguridad

14. 

15. 
 El usuario de una máquina, deberá adoptar las
medidas necesarias para que, mediante un
mantenimiento adecuado, los equipos de trabajo se
conserven durante todo el tiempo de utilización en
condiciones de seguridad.
 Contar con su respectivo equipo de protección
personal.
 Todas las operaciones de comprobación, medición,
ajuste, etc, deben realizarse con la máquina parada.
B) Medidas de protección a tomar por parte del
usuario.

16. 

17. 
Taladro
 Medidas de Seguridad y EPP:
* NO se aconseja el usar guantes
*Gafas de seguridad
*Se debe llevar la ropa de trabajo bien
ajustada. Las mangas deben llevarse
ceñidas a la muñeca.
*Se debe usar calzado de seguridad
que proteja contra cortes y pinchazos,
así como contra caídas de piezas
pesadas.
*NO usar anillos, relojes, pulseras,
cadenas en el cuello, bufandas,
corbatas o cualquier prenda que
cuelgue.
*NO llevar cabellos largos y sueltos,
que deben recogerse bajo gorro o
prenda similar. Lo mismo la barba
larga.
*Orejeras de protección contra el ruido,
de acuerdo a las especificaciones del
fabricante.

18. 

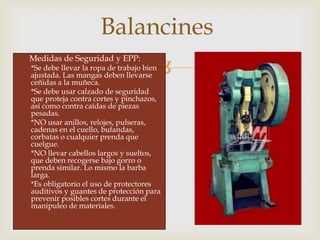

 Medidas de Seguridad y EPP:
*Se debe llevar la ropa de trabajo bien
ajustada. Las mangas deben llevarse
ceñidas a la muñeca.
*Se debe usar calzado de seguridad
que proteja contra cortes y pinchazos,
así como contra caídas de piezas
pesadas.
*NO usar anillos, relojes, pulseras,
cadenas en el cuello, bufandas,
corbatas o cualquier prenda que
cuelgue.
*NO llevar cabellos largos y sueltos,
que deben recogerse bajo gorro o
prenda similar. Lo mismo la barba
larga.
*Es obligatorio el uso de protectores
auditivos y guantes de protección para
prevenir posibles cortes durante el
manipuleo de materiales.
Balancines

19. 
Fresadoras
 Medidas de Seguridad y EPP:
 *Los trabajadores deben utilizar anteojos
de seguridad contra impactos.
 *Manejar la máquina sin distraerse.
 *Las virutas producidas durante el
mecanizado nunca deben retirarse con la
mano, ya que se pueden producir cortes y
pinchazos.
 *Las virutas secas se deben retirar con un
cepillo o brocha adecuados, estando la
máquina parada.
 *Se debe llevar la ropa de trabajo bien
ajustada
 *Se debe usar calzado de seguridad que
proteja contra cortes y pinchazos, así
como contra caídas de piezas pesadas.
 *NO usar anillos, relojes, pulseras,
cadenas en el cuello, bufandas, corbatas o
cualquier prenda que cuelgue.
*NO llevar cabellos largos y sueltos, que
deben recogerse bajo gorro o prenda
similar. Lo mismo la barba larga.

20. 
Tornos
 Medidas de Seguridad y EPP:
 *Los trabajadores deben utilizar anteojos
de seguridad contra impactos.
 *Manejar la máquina sin distraerse.
 *Las virutas producidas durante el
mecanizado nunca deben retirarse con la
mano, ya que se pueden producir cortes y
pinchazos.
 *Las virutas secas se deben retirar con un
cepillo o brocha adecuados, estando la
máquina parada.
 *Se debe llevar la ropa de trabajo bien
ajustada
 *Se debe usar calzado de seguridad que
proteja contra cortes y pinchazos, así
como contra caídas de piezas pesadas.
 *NO usar anillos, relojes, pulseras,
cadenas en el cuello, bufandas, corbatas o
cualquier prenda que cuelgue.
*NO llevar cabellos largos y sueltos, que
deben recogerse bajo gorro o prenda
similar. Lo mismo la barba larga.

21. 
