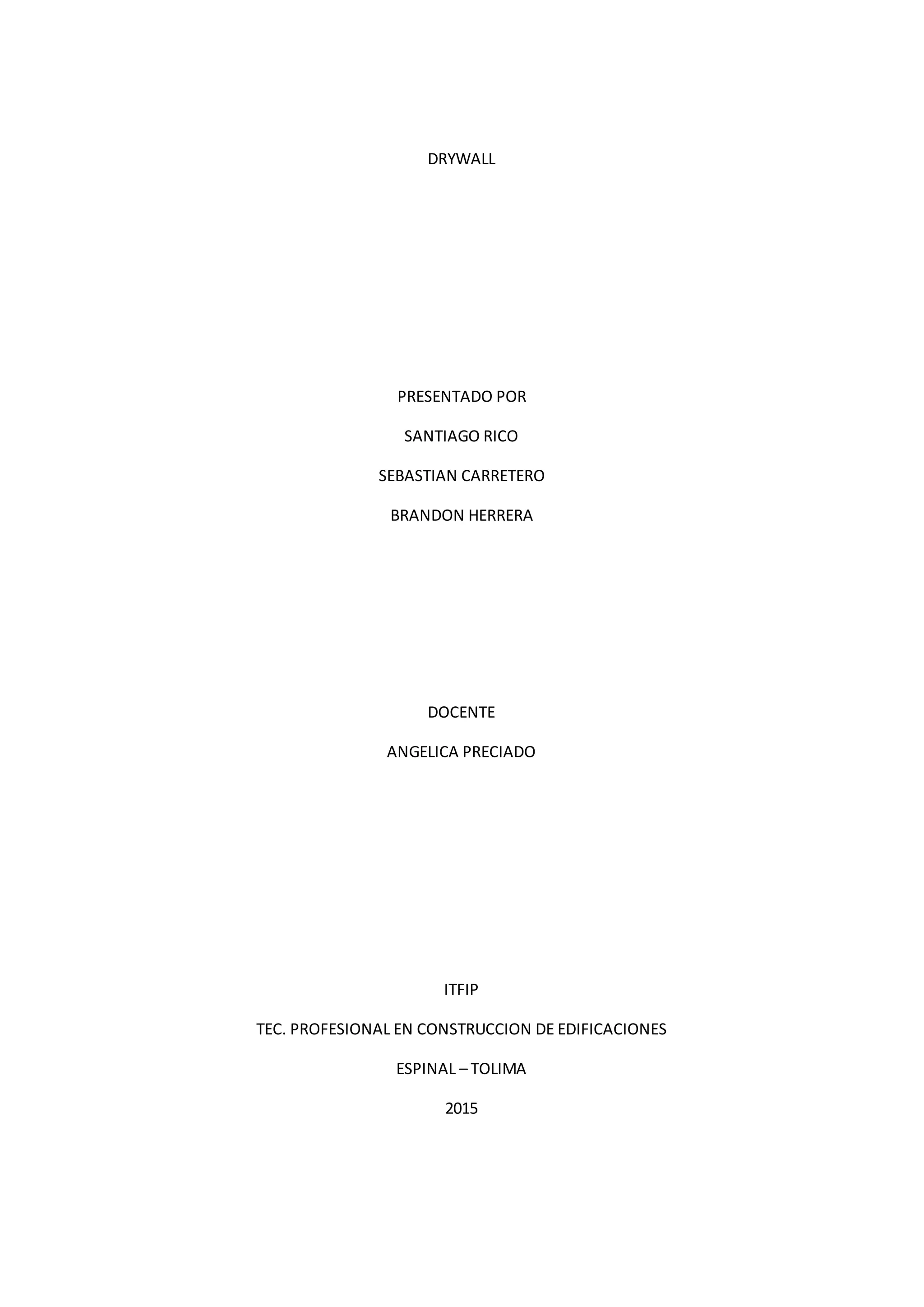

1. DRYWALL
PRESENTADO POR
SANTIAGO RICO
SEBASTIAN CARRETERO
BRANDON HERRERA
DOCENTE
ANGELICA PRECIADO
ITFIP
TEC. PROFESIONAL EN CONSTRUCCION DE EDIFICACIONES
ESPINAL – TOLIMA
2015

2. QUE ES DRYWALL
Es un sistema de construcción de gran crecimiento en Colombia que es
utilizado a nivel mundial; en el país se conoce también con el nombre de
construcción liviana en seco y su principal característica es que en su proceso
de construcción no se usa agua, haciéndolo muy ágil y limpio.El sistema
Drywall consiste en formar una estructura en perfiles de acero galvanizado que
va fijada a las placas o muros de concreto de las edificaciones y sobre la cual
se atornillan placas de yeso o fibrocemento. El proceso de acabado se realiza
colocando cinta de fibra de vidrio o papel (según aplique) en las uniones de las
láminas y aplicando una masilla especial, finalmente se lijan las superficies y se
les da el acabado final con pintura vinílica o de cualquier otro tipo.
Historia del Drywall
En el año 1916 United States Gypsum Company, una compañía
Norteamericana produce las primeras placas de yeso, que se trataban
básicamente de yeso exprimido entre paneles de papel y las llama Sheetrock
(hoja de roca).
Este nuevo sistema permitía ser ensamblado rápidamente sobre un marco y las
costuras entre las placas se podían enyesar para hacer una pared unificada,
eliminando la necesidad del listón de madera, las múltiples capas de yeso, y los
días de secado (de ahí surge su nombre genérico, "drywall" o pared seca, pues
poseía la ventaja de trabajar con yeso seco.
De la mano de la Segunda Guerra Mundial vino una necesidad urgente de
estructuras militares; desde cuarteles hasta bases enteras.
Enfrentando la escasez de mano de obra y de material, existía una gran
necesidad por encontrar maneras más rápidas y eficaces de construir.
La solución a esto fue el sistema de placas de yeso “drywall” por su rápida y
flexible puesta en obra, su uniforme y lisa superficie lograda, que solamente
necesitaba una capa fina de yeso para las uniones.
Durante el período de posguerra se produjo un boom de construcción en EEUU
que significó la consolidación de este práctico, rápido y eficiente sistema
constructivo que se introdujo en la mayoría de los edificios y hogares
norteamericanos
Este sistema constructivo empezó a expandirse con marcado éxito por el
mundo. Ingreso a Chile en la década del 50 y a fines de los 70 en Argentina,
Brasil y Venezuela.

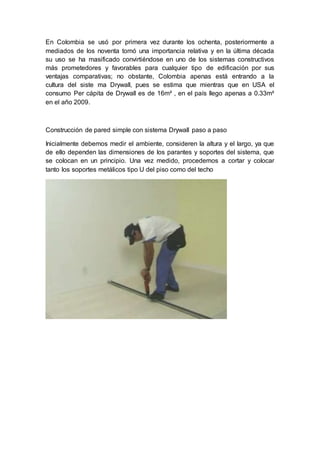

3. En Colombia se usó por primera vez durante los ochenta, posteriormente a
mediados de los noventa tomó una importancia relativa y en la última década
su uso se ha masificado convirtiéndose en uno de los sistemas constructivos
más prometedores y favorables para cualquier tipo de edificación por sus
ventajas comparativas; no obstante, Colombia apenas está entrando a la
cultura del siste ma Drywall, pues se estima que mientras que en USA el
consumo Per cápita de Drywall es de 16m² , en el país llego apenas a 0.33m²
en el año 2009.
Construcción de pared simple con sistema Drywall paso a paso
Inicialmente debemos medir el ambiente, consideren la altura y el largo, ya que
de ello dependen las dimensiones de los parantes y soportes del sistema, que
se colocan en un principio. Una vez medido, procedemos a cortar y colocar
tanto los soportes metálicos tipo U del piso como del techo

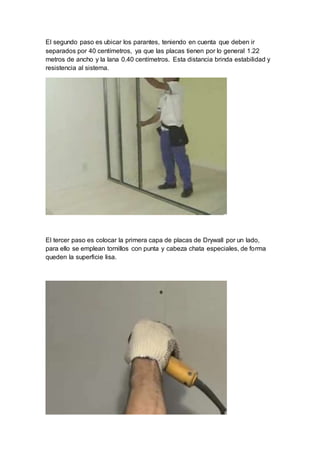

4. El segundo paso es ubicar los parantes, teniendo en cuenta que deben ir
separados por 40 centímetros, ya que las placas tienen por lo general 1.22
metros de ancho y la lana 0.40 centímetros. Esta distancia brinda estabilidad y
resistencia al sistema.
El tercer paso es colocar la primera capa de placas de Drywall por un lado,
para ello se emplean tornillos con punta y cabeza chata especiales, de forma
queden la superficie lisa.

5. Ahora nos movemos hacia la parte posterior de la estructura y colocamos los
accesorios de agua o luz necesarios, este parte les explicaré con más detalle
paso a paso en otro artículo así que no se preocupen.
Procedemos a reforzar con pedazos de perfil metálico cortados a medida en
zonas donde pensemos irá colocado algo pesado como por ejemplo una
estantería, se pueden colocar incluso soportes para microondas en esta fase.
Ahora cubrimos los espacios entre parantes con lana de vidrio para mejorar la
capacidad de protección acústica y térmica de la pared terminada.

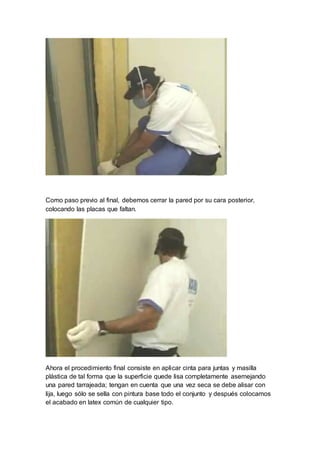

6. Como paso previo al final, debemos cerrar la pared por su cara posterior,
colocando las placas que faltan.
Ahora el procedimiento final consiste en aplicar cinta para juntas y masilla
plástica de tal forma que la superficie quede lisa completamente asemejando
una pared tarrajeada; tengan en cuenta que una vez seca se debe alisar con
lija, luego sólo se sella con pintura base todo el conjunto y después colocamos
el acabado en latex común de cualquier tipo.

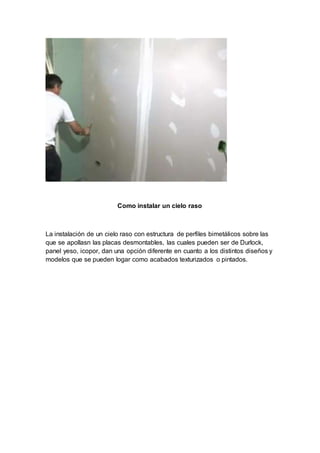

7. Como instalar un cielo raso
La instalación de un cielo raso con estructura de perfiles bimetálicos sobre las
que se apollasn las placas desmontables, las cuales pueden ser de Durlock,
panel yeso, icopor, dan una opción diferente en cuanto a los distintos diseños y
modelos que se pueden logar como acabados texturizados o pintados.

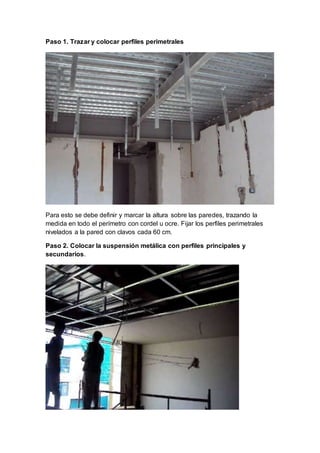

8. Paso 1. Trazar y colocar perfiles perimetrales
Para esto se debe definir y marcar la altura sobre las paredes, trazando la
medida en todo el perímetro con cordel u ocre. Fijar los perfiles perimetrales
nivelados a la pared con clavos cada 60 cm.
Paso 2. Colocar la suspensión metálica con perfiles principales y
secundarios.

9. Para esto se debe colocar los perfiles principales suspendiéndolos cada 1.22
m, con alambre galvanizado Nº 14, fijado al techo con clavo fulminante o clavo /
tarugo.
Los perfiles principales se deben apoyar sobre los perfiles perimetrales,
finalizando la suspensión metálica enganchando los perfiles secundarios cada
0.61 m. a los perfiles principales.
Paso 3. Colocar las laminas para cielo rasos
Pasar las laminas para cielo rasos a través de las aperturas dejándolas
decender hasta que se apoyen en todo su perímetro sobre la suspensión
metálica.
Finalmente, se debe nivelar todo el cielo raso desmontable con dos cordeles de
nylon, cruzados y tensados en diagonal.
Los dejamos con un vídeo donde te podrás ilustrar mejor de como es el
procedimiento para la instalación de un cielo raso.
