El documento describe el sistema constructivo Drywall, el cual se ha vuelto popular debido a sus ventajas como ser más económico, rápido de instalar, liviano, resistente al fuego y sísmicamente resistente en comparación a los sistemas tradicionales. El sistema Drywall está compuesto por una estructura metálica unida por tornillos a la cual se fijan placas de yeso o fibrocemento. Entre las ventajas se incluyen ser más rápido, liviano, fácil de instalar, económico y ofrecer
1. INTRODUCCIÓN
El Sistema Drywall ha revolucionado nuestros sistemas constructivos convencionales, primero
por ser más económico que la construcción tradicional basada en ladrillo y cemento, rapidez en
su instalación, liviano de peso, resistente al fuego, térmico, acústico y sísmicamente resistente,
El nombre “drywall” es usado porque estos materiales requieren poca o ninguna agua para su
aplicación.
El sistema está compuesto por perfiles metálicos unidos por tornillos, luego son revestidos por
placas de roca de yeso y/o fibrocemento, dando como resultado diferentes opciones
constructivas como paredes, cielos rasos, entrepisos bases para techos, fachadas y cualquier
aplicación que se quiera lograr.
Los sistemas livianos en seco no son sistemas prefabricados, son una manera racionalizada y
eficiente de hacer realidad las soluciones constructivas de hoy en día a través de materiales
livianos y fáciles de trabajar.
El drywall es versátil, fácil y rápido de instalar y provee de una buena base de pintura. Algunos
tipos de drywall tienen su propio acabado decorativo y no requieren ningún acabado adicional.

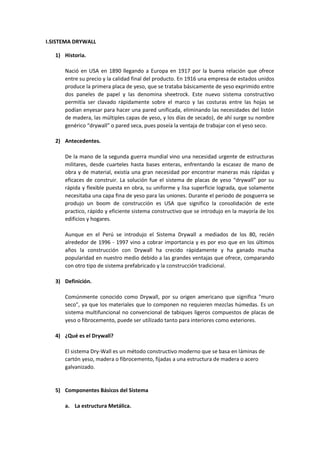

2. I.SISTEMA DRYWALL
1) Historia.
Nació en USA en 1890 llegando a Europa en 1917 por la buena relación que ofrece
entre su precio y la calidad final del producto. En 1916 una empresa de estados unidos
produce la primera placa de yeso, que se trataba básicamente de yeso exprimido entre
dos paneles de papel y las denomina sheetrock. Este nuevo sistema constructivo
permitía ser clavado rápidamente sobre el marco y las costuras entre las hojas se
podían enyesar para hacer una pared unificada, eliminando las necesidades del listón
de madera, las múltiples capas de yeso, y los días de secado), de ahí surge su nombre
genérico “drywall” o pared seca, pues poseía la ventaja de trabajar con el yeso seco.
2) Antecedentes.
De la mano de la segunda guerra mundial vino una necesidad urgente de estructuras
militares, desde cuarteles hasta bases enteras, enfrentando la escasez de mano de
obra y de material, existía una gran necesidad por encontrar maneras más rápidas y
eficaces de construir. La solución fue el sistema de placas de yeso “drywall” por su
rápida y flexible puesta en obra, su uniforme y lisa superficie lograda, que solamente
necesitaba una capa fina de yeso para las uniones. Durante el periodo de posguerra se
produjo un boom de construcción es USA que significo la consolidación de este
practico, rápido y eficiente sistema constructivo que se introdujo en la mayoría de los
edificios y hogares.
Aunque en el Perú se introdujo el Sistema Drywall a mediados de los 80, recién
alrededor de 1996 - 1997 vino a cobrar importancia y es por eso que en los últimos
años la construcción con Drywall ha crecido rápidamente y ha ganado mucha
popularidad en nuestro medio debido a las grandes ventajas que ofrece, comparando
con otro tipo de sistema prefabricado y la construcción tradicional.
3) Definición.
Comúnmente conocido como Drywall, por su origen americano que significa "muro
seco", ya que los materiales que lo componen no requieren mezclas húmedas. Es un
sistema multifuncional no convencional de tabiques ligeros compuestos de placas de
yeso o fibrocemento, puede ser utilizado tanto para interiores como exteriores.
4) ¿Qué es el Drywall?
El sistema Dry-Wall es un método constructivo moderno que se basa en láminas de
cartón yeso, madera o fibrocemento, fijadas a una estructura de madera o acero
galvanizado.
5) Componentes Básicos del Sistema
a. La estructura Metálica.
3. La estructura del sistema está conformada por perfiles de acero galvanizado,
principalmente de 89 mm de ancho atornillados entre sí, fijados a una losa de
concreto con pernos de anclaje. En los muros portantes, se usan perfiles de 0.90
mm de espesor de dos tipos, los rieles de 90 mm de ancho y sección “U”, usados a
modo de solera superior e inferior y los parantes de 89 mm de ancho y sección
“C”, usados a manera de pie derechos. Estos perfiles se unen entre si, usando
tornillos 6x 22 autoperforantes.
Figura 01. Estructuras Utilizadas en el Sistema Drywall
b. La placa
El forro o piel del sistema está constituido por las placas. Estas pueden ser de yeso
o fibrocemento. La placa de yeso es de uso interior y la de fibrocemento de uso
exterior, aunque se puede usar en el interior cuando se requiere una mayor
resistencia de la superficie al la humedad o al impacto. La placa de yeso está
formada por un núcleo de roca de yeso bihidratado (CaSO4+2H2O) y dos caras de
papel de celulosa especial muy resistente.
Figura 02. Placas utilizadas en Sistema Drywall
c. Los elementos de fijación
Son todos aquellos accesorios que sirven para fijar o sujetar los distintos
componentes del sistema. Básicamente el elemento de fijación más común es el
tornillo auto perforante. Los tornillos auto perforantes para Drywall son
4. especialmente diseñados para el sistema. Son resistentes a la corrosión, ofrecen
mayor resistencia que los tornillos convencionales y su instalación con atornillador
eléctrico es muy fácil y rápida.
Tarugo y Tornillo, se utilizan para la fijación de perfiles a losas, columnas o
vigas de hormigón o mampostería.
Clavos y Fulminantes, se utilizan para la fijación de perfiles a losas de
concreto, aligeradas o muros de ladrillo.
Tornillos con cabeza Philips, autorroscantes, galvanizados.
Clavo Copa, se utiliza para fijar laca a estructura de madera.
Figura 03. Fijaciones utilizadas en el Sistema Drywall.
d. Los accesorios
Esta categoría incluye aquellos elementos asociados con los acabados que tienen
como propósito mantener la integridad y la calidad de los trabajos de drywall.
Existe una gran variedad de accesorios tanto plásticos como metálicos, incluyendo
esquineros, dilataciones, terminales, juntas de expansión y molduras decorativas.
Con los esquineros no solo se pueden lograr filos de paredes y cielos
perfectamente rectos, sino esquinas reforzadas y protegidas contra impactos. De
igual forma los terminales refuerzan los bordes de placa y proporcionan filos
rectos.
Cinta de Papel, elemento de terminación que consiste en una banda de
papel celulósico fibrado de alta resistencia a la tensión de 50mm de ancho,
premarcada al centro.
Cinta de Malla, elemento de terminación formado por una banda de malla
autoadhesiva de fibras de vidrio cruzados, útil para las reparaciones de la
placa.
Cinta con Fleje Metálico, elemento de terminación formado por una cinta
flexible metálica, útil para cubrir cantos cuando forman ángulos salientes
diferentes a 90 grados.
Esquinero, guardacanto o esquinero de metal galvanizado de 32x32mm,
con arista redondeada y ángulo ligeramente inferior a 90 grados, con
perforaciones para clavado y penetración de la masilla.
5. Masillas, para Juntas formuladas en base a polímeros de alta calidad,
permiten realizar terminaciones en tabiques, cielorasos y revestimientos
para su posterior pintadas, empapeladas, etc.
Figura 04. Terminaciones utilizadas en el Sistema Drywall.
II. VENTAJAS DEL SISTEMA DRYWALL
a) Rápido
Gracias al corto tiempo de instalación, los costos administrativos y financieros se
reducen un 35% en comparación con el sistema tradicional de construcción.
Como ejemplo, el asentado de ladrillo tiene un rendimiento de 12 m2/dia, el equivalente
en una pared con el SCS Eternit sería el armar la estructura metálica y recubrirla con
placas Gyplac y/o Superboard en ambas caras, lo cual tiene un rendimiento que puede
ser entre 16 y 20 m2, dependiendo de la aplicación o la placa que se utilice.
Además se utilizan materiales sin grandes contenidos de humedad lo cual permite
trabajar en forma muy limpia, ordenada y sin causar molestias a las edificaciones
existentes en el caso de ampliaciones.
b) Liviano
Una estructura metálica mucho más eficiente estructuralmente y el menor peso de los
componentes individuales, permite lograr una edificación mucho menos pesada que con
materiales y sistemas tradicionales.
Los muros con el SCS Eternit pesan 25 Kg/m2, esto es la décima parte del peso de un
muro convencional de ladrillo pandereta tarrajeado (250 Kg/m2). Esto permite que se
pueda construir en lugares donde no sería factible hacerlo con un sistema tradicional,
por mala resistencia del terreno o por la poca resistencia de la edificación existente,
c) Fácil instalación:
Las redes de instalaciones eléctricas, sanitarias, de computo, comunicaciones, tv-cable,
etc., se colocan con mucha facilidad al interior de la estructura metálica, pasando a
6. través de las perforaciones de fabrica de los perfiles. Esto permite colocarlas con una
gran rapidez y facilidad.
d) Transportable: Por ser un producto liviano, el transporte se facilita empleando el
mínimo de operarios hacia o dentro de la construcción.
e) Recuperable: Por las características en la construcción del Drywall se puede recuperar
el 80% del material para ser empleado nuevamente al cortar las placas.
f) Térmico: Le permite mantener cada ambiente con su propia temperatura, evitando
pérdidas de energía en lugares con aire acondicionado o calefacción gracias a su
conductibilidad térmica de 0.38 KCal/mhºC.
g) Incombustible: Las planchas de placas de Draywall están compuestas por un 20% de
agua cristalizada que al entrar en contacto con el fuego, liberan el líquido evitando así
su propagación y disminuyen notablemente la posibilidad de fuego.
h) Asísmico: Por ser montado sobre una estructura metálica, ofrece mayor seguridad que
el sistema tradicional. Tiene mejor comportamiento sísmico resistente que otros
sistemas.
i) Acústico: La ASTM en su proceso E90-75 califica al Drywall como un material
altamente acústico.
j) Durabilidad: El Sistema Drywall es dimensionalmente estable. No se expande ni se
contrae con los cambios de temperatura ni humedad. Es inmune a hongos Polillas. El
acero de la estructura no se oxida. Su superficie viene con un recubrimiento protector de
zinc o galvanizado que garantiza una larga vida.
k) Económico: Al ser más liviano, reduce el tamaño de la cimentación y de la estructura.
Por lo tanto se reducen costos considerablemente. Al ser más rápida su construcción
menor tiempo de ejecución de la obra se traduce en menor costo financiero. Produce
muy poco desperdicio lo que representa un ahorro substancial en retiro de desmonte y
limpieza de obra. El acero de la estructura es 100% reciclable.
l) Conveniencia: Dado que el Sistema Drywall es en seco no hay aporte de humedad
durante su construcción. Por su velocidad de su armado, ejecución y limpieza, es ideal
para proyectos de remodelación y ampliación. Es de fácil instalación. No requiere de
herramientas sofisticadas. Las instalaciones eléctricas e hidráulicas son más fáciles y
rápidas que en la mampostería tradicional. Las superficies de cielos y muros aceptan
una gran gama de acabados y revestimientos. La ocupación del espacio público durante
la ejecución de la obra es mínima.
7. Figura 05. Comparación entre el sistema Tradicional y el Sistema Drywall.
III. CONCLUSIONES
a. Reducción del periodo de tiempo en construcción
b. Se puede utilizar en toda clase de proyectos bien sea en remodelación u obras
nuevas.
c. Es flexible debido a que se puede adaptar a diferentes formas, dimensiones y
diseños.
d. Tiene un alto nivel de resistencia al fuego debido a que los materiales no
contribuyen a la combustión. Sirve de barrera contra el fuego y disminuye su
propagación.
e. Proporciona aislamientos tanto térmicos como acústicos.
f. No se expande ni contrae con los cambios de humedad y temperatura; la estructura
no se oxida.
g. Practicidad para las instalaciones eléctricas y sanitarias.
h. Su superficie acepta una gran gama de acabados y revestimientos.
i. Es compatible con muchos materiales entre ellos madera, cristales, marcos y otros.
j. Menos costo que la construcción tradicional (húmeda, con mezclas y ladrillos), que
luego se traducen en ahorro.
IV. REFERENCIAS BIBLIOGRAFICAS
ARQUITECTOS EN LIMA PERÚ Arquitectura, Construcción e Ingeniería

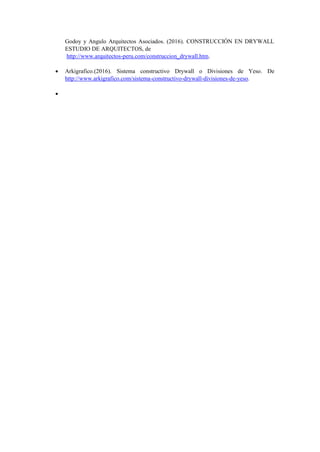

8. Godoy y Angulo Arquitectos Asociados. (2016). CONSTRUCCIÓN EN DRYWALL
ESTUDIO DE ARQUITECTOS, de
http://www.arquitectos-peru.com/construccion_drywall.htm.
Arkigrafico.(2016). Sistema constructivo Drywall o Divisiones de Yeso. De
http://www.arkigrafico.com/sistema-constructivo-drywall-divisiones-de-yeso.
