1. Universidad del Zulia
Facultad de Ingeniería
Escuela de Civil
SISTEMA DE PREFABRICACIÓN
LINARES ALBERTO , MEDINA JORGE
NAVARRO YEFREIDE, PEÑALOZA DIOMARCY

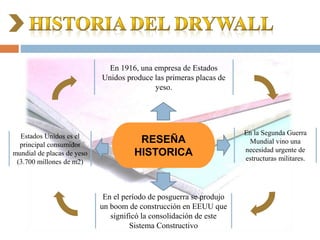

2. RESEÑA
HISTORICA
En 1916, una empresa de Estados
Unidos produce las primeras placas de
yeso.
En la Segunda Guerra
Mundial vino una
necesidad urgente de
estructuras militares.
Estados Unidos es el
principal consumidor
mundial de placas de yeso
(3.700 millones de m2)
En el período de posguerra se produjo
un boom de construcción en EEUU que
significó la consolidación de este
Sistema Constructivo

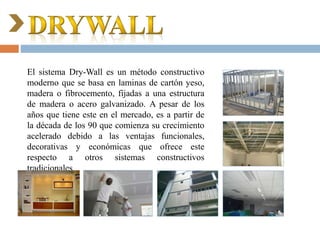

3. El sistema Dry-Wall es un método constructivo
moderno que se basa en laminas de cartón yeso,
madera o fibrocemento, fijadas a una estructura
de madera o acero galvanizado. A pesar de los
años que tiene este en el mercado, es a partir de
la década de los 90 que comienza su crecimiento
acelerado debido a las ventajas funcionales,
decorativas y económicas que ofrece este
respecto a otros sistemas constructivos
tradicionales.

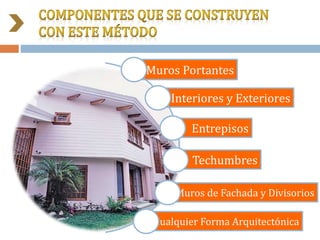

4. Muros Portantes
Interiores y Exteriores
Entrepisos
Techumbres
Muros de Fachada y Divisorios
Cualquier Forma Arquitectónica

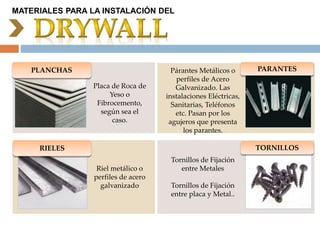

5. 0
PLANCHAS
Placa de Roca de
Yeso o
Fibrocemento,
según sea el
caso.
Párantes Metálicos o
perfiles de Acero
Galvanizado. Las
instalaciones Eléctricas,
Sanitarias, Teléfonos
etc. Pasan por los
agujeros que presenta
los parantes.
PARANTES
0
Riel metálico o
perfiles de acero
galvanizado
RIELES
Tornillos de Fijación
entre Metales
Tornillos de Fijación
entre placa y Metal..
TORNILLOS
MATERIALES PARA LA INSTALACIÓN DEL

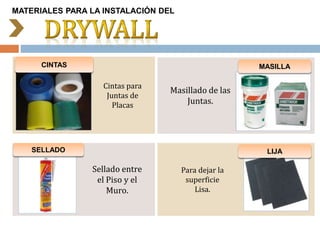

6. 0
CINTAS
Cintas para
Juntas de
Placas
Masillado de las
Juntas.
Sellado entre
el Piso y el
Muro.
Para dejar la
superficie
Lisa.
MASILLA
SELLADO LIJA
MATERIALES PARA LA INSTALACIÓN DEL

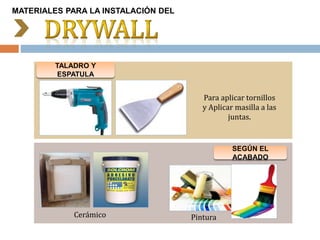

7. TALADRO Y
ESPATULA
SEGÚN EL
ACABADO
Para aplicar tornillos
y Aplicar masilla a las
juntas.
Cerámico Pintura
MATERIALES PARA LA INSTALACIÓN DEL

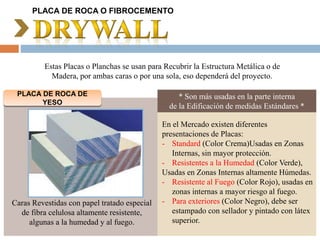

8. PLACA DE ROCA O FIBROCEMENTO
Estas Placas o Planchas se usan para Recubrir la Estructura Metálica o de
Madera, por ambas caras o por una sola, eso dependerá del proyecto.
PLACA DE ROCA DE
YESO
Caras Revestidas con papel tratado especial
de fibra celulosa altamente resistente,
algunas a la humedad y al fuego.
* Son más usadas en la parte interna
de la Edificación de medidas Estándares *
En el Mercado existen diferentes
presentaciones de Placas:
- Standard (Color Crema)Usadas en Zonas
Internas, sin mayor protección.
- Resistentes a la Humedad (Color Verde),
Usadas en Zonas Internas altamente Húmedas.
- Resistente al Fuego (Color Rojo), usadas en
zonas internas a mayor riesgo al fuego.
- Para exteriores (Color Negro), debe ser
estampado con sellador y pintado con látex
superior.

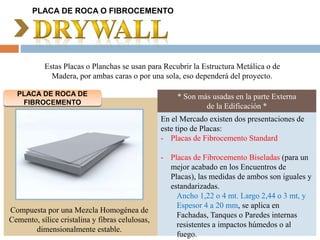

9. PLACA DE ROCA O FIBROCEMENTO
PLACA DE ROCA DE
FIBROCEMENTO
Compuesta por una Mezcla Homogénea de
Cemento, sílice cristalina y fibras celulosas,
dimensionalmente estable.
En el Mercado existen dos presentaciones de
este tipo de Placas:
- Placas de Fibrocemento Standard
- Placas de Fibrocemento Biseladas (para un
mejor acabado en los Encuentros de
Placas), las medidas de ambos son iguales y
estandarizadas.
Ancho 1,22 o 4 mt. Largo 2,44 o 3 mt, y
Espesor 4 a 20 mm, se aplica en
Fachadas, Tanques o Paredes internas
resistentes a impactos húmedos o al
fuego.
* Son más usadas en la parte Externa
de la Edificación *
Estas Placas o Planchas se usan para Recubrir la Estructura Metálica o de
Madera, por ambas caras o por una sola, eso dependerá del proyecto.

10. INSTALACIÓN DEL
MURO SECO CON ACABADO CERÁMICO

11. INSTALACIÓN DEL
MURO SECO CON ACABADO CON PINTURA

12. INSTALACIÓN DEL
CIELO RASO O TECHO FALSO

13. INSTALACIÓN DEL
REDES DE AGUAS BLANCAS Y RESIDUALES

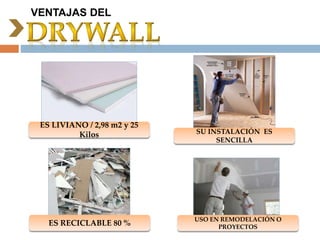

14. ES LIVIANO / 2,98 m2 y 25
Kilos SU INSTALACIÓN ES
SENCILLA
ES RECICLABLE 80 %
USO EN REMODELACIÓN O
PROYECTOS
VENTAJAS DEL

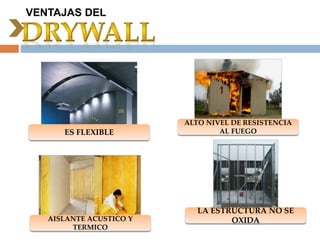

15. ES FLEXIBLE
ALTO NIVEL DE RESISTENCIA
AL FUEGO
AISLANTE ACUSTICO Y
TERMICO
LA ESTRUCTURA NO SE
OXIDA
VENTAJAS DEL

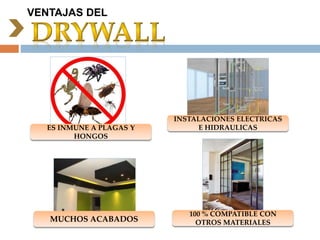

16. ES INMUNE A PLAGAS Y
HONGOS
INSTALACIONES ELECTRICAS
E HIDRAULICAS
MUCHOS ACABADOS
100 % COMPATIBLE CON
OTROS MATERIALES
VENTAJAS DEL

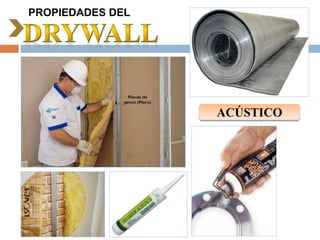

17. PROPIEDADES DEL
ACÚSTICO

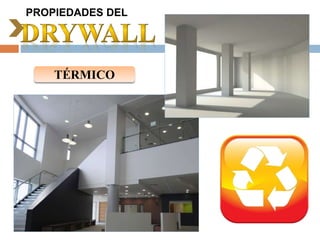

18. PROPIEDADES DEL
TÉRMICO

19. PROPIEDADES DEL
INCOMBUSTIBLE
RESISTE
DE 20 min a 2
HORAS Aprox.

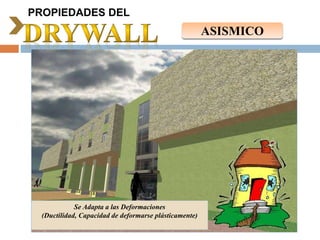

20. PROPIEDADES DEL
ASISMICO
Se Adapta a las Deformaciones
(Ductilidad, Capacidad de deformarse plásticamente)

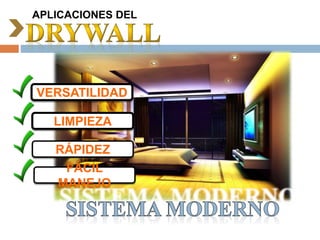

21. APLICACIONES DEL
VERSATILIDAD
LIMPIEZA
RÁPIDEZ
FÁCIL
MANEJO

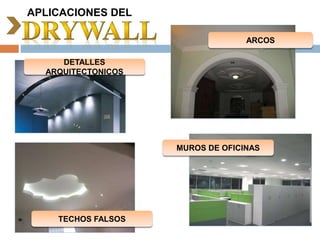

22. APLICACIONES DEL
DETALLES
ARQUITECTONICOS
TECHOS FALSOS
MUROS DE OFICINAS
ARCOS

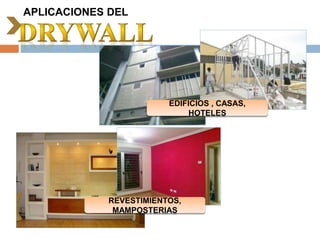

23. EDIFICIOS , CASAS,
HOTELES
REVESTIMIENTOS,
MAMPOSTERIAS
APLICACIONES DEL

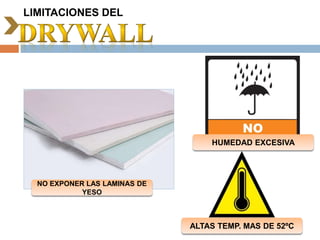

24. NO EXPONER LAS LAMINAS DE
YESO
HUMEDAD EXCESIVA
ALTAS TEMP. MAS DE 52ºC
LIMITACIONES DEL

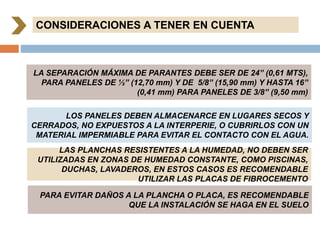

25. CONSIDERACIONES A TENER EN CUENTA
LA SEPARACIÓN MÁXIMA DE PARANTES DEBE SER DE 24” (0,61 MTS),
PARA PANELES DE ½” (12,70 mm) Y DE 5/8” (15,90 mm) Y HASTA 16”
(0,41 mm) PARA PANELES DE 3/8” (9,50 mm)
LOS PANELES DEBEN ALMACENARCE EN LUGARES SECOS Y
CERRADOS, NO EXPUESTOS A LA INTERPERIE, O CUBRIRLOS CON UN
MATERIAL IMPERMIABLE PARA EVITAR EL CONTACTO CON EL AGUA.
LAS PLANCHAS RESISTENTES A LA HUMEDAD, NO DEBEN SER
UTILIZADAS EN ZONAS DE HUMEDAD CONSTANTE, COMO PISCINAS,
DUCHAS, LAVADEROS, EN ESTOS CASOS ES RECOMENDABLE
UTILIZAR LAS PLACAS DE FIBROCEMENTO
PARA EVITAR DAÑOS A LA PLANCHA O PLACA, ES RECOMENDABLE
QUE LA INSTALACIÓN SE HAGA EN EL SUELO

26. INSTALACIÓN DE PLANCHAS DE
