1. 23/05/2016
1

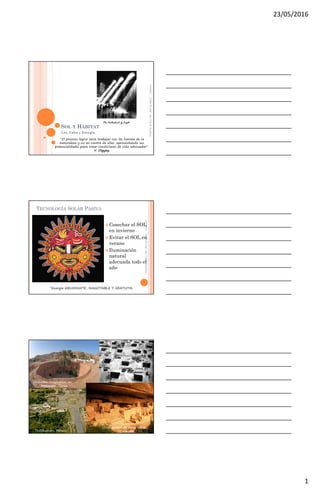

SOL Y HÁBITAT
Luz, Calor y Energía.
“El proceso lógico sería trabajar con las fuerzas de la
naturaleza y no en contra de ellas, aprovechando sus
potencialidades para crear condiciones de vida adecuadas”.
V. Olgyay. 11/03/2011LUMA.FA.UAS-Arq.CeliaR.Gastélum
TECNOLOGÍA SOLAR PASIVA
 Cosechar el SOL
en invierno
 Evitar el SOL en
verano
 Iluminación
natural
adecuada todo el
año
“Energía ABUNDANTE, INAGOTABLE Y GRATUITA.
11/03/2011LUMA.FA.UAS-Arq.CeliaR.Gastélum
CONSTRUIR CON EL SOL
 La arquitectura
vernácula ha
respondido desde
siempre al
CLIMA
Viviendas Trogloditas en
Matmata, Túnez
Vivienda china en
Tungkwan
Teotihuacán, México
Vivienda seri en Mesa Verde,
Colorado
11/03/2011LUMA.FA.UAS-Arq.CeliaR.Gastélum

2. 23/05/2016
2
GEOMETRÍA SOLAR
¿Cómo pueden los arquitectos manipular la energía del sol?
11/03/2011LUMA.FA.UAS-Arq.CeliaR.Gastélum
SINALOA:
Latitud 27º 02‘ - 22º 29' Norte
Longitud 105º 23' - 109º 28‘ Oeste
MOVIMIENTOS DE LA
TIERRA: ROTACIÓN
11/03/2011LUMA.FA.UAS-Arq.CeliaR.Gastélum
MOVIMIENTOS DE LA TIERRA: TRASLACIÓN
11/03/2011LUMA.FA.UAS-Arq.CeliaR.Gastélum

3. 23/05/2016
3

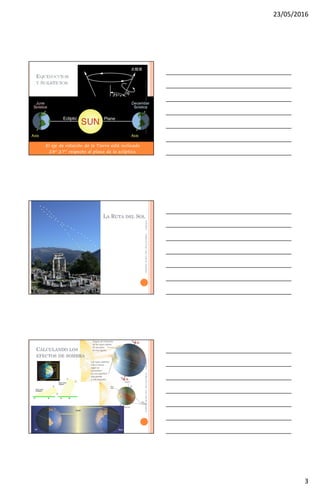

EQUINOCCIOS
Y SOLSTICIOS
 El eje de rotación de la Tierra está inclinado
 23º 27” respecto al plano de la eclíptica.
11/03/2011LUMA.FA.UAS-Arq.CeliaR.Gastélum
LA RUTA DEL SOL
11/03/2011LUMA.FA.UAS-Arq.CeliaR.Gastélum
CALCULANDO LOS
EFECTOS DE SOMBRA
11/03/2011LUMA.FA.UAS-Arq.CeliaR.Gastélum

4. 23/05/2016
4

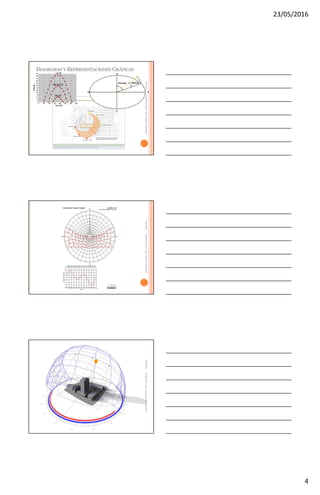

DIAGRAMAS Y REPRESENTACIONES GRÁFICAS
11/03/2011LUMA.FA.UAS-Arq.CeliaR.Gastélum11/03/2011LUMA.FA.UAS-Arq.CeliaR.Gastélum
DOMO CELESTE Y
VENTANA SOLAR
11/03/2011LUMA.FA.UAS-Arq.CeliaR.Gastélum

5. 23/05/2016
5
HELIODÓN:
PARA ENTENDER LA RUTA DEL SOL
11/03/2011LUMA.FA.UAS-Arq.CeliaR.Gastélum
2. Ajustar
MES
1. Ajustar
LATITUD
4. Ajustar
HORA
3. Ajustar
ORIENTACIÓN
EXPERIMENTACIÓN:
NO TOCAR
LÁMPARAS
11/03/2011LUMA.FA.UAS-Arq.CeliaR.Gastélum
CONCLUSIONES
La Radiación Solar ejerce una influencia
dominante en los factores climáticos y
energéticos que condicionan
el confort en nuestro hábitat.
Entender las relaciones entre
el sol, el clima y la ciudad
nos ayudará a diseñar mejores espacios
urbanos, aquellos que contribuyan al
equilibrio armónico entre ambiente
natural y humano.
Diseño Urbano SOLARMENTE Responsable
fa.uas.luma@gmail.com
11/03/2011LUMA.FA.UAS-Arq.CeliaR.Gastélum

6. 23/05/2016
6

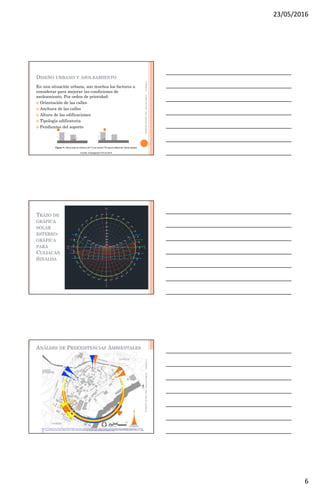

DISEÑO URBANO Y ASOLEAMIENTO
En una situación urbana, son muchos los factores a
considerar para mejorar las condiciones de
asoleamiento. Por orden de prioridad:
 Orientación de las calles
 Anchura de las calles
 Altura de las edificaciones
 Tipología edificatoria
 Pendientes del soporte
11/03/2011LUMA.FA.UAS-Arq.CeliaR.Gastélum
TRAZO DE
GRÁFICA
SOLAR
ESTEREO-
GRÁFICA
PARA
CULIACÁN
SINALOA
11/03/2011LUMA.FA.UAS-Arq.CeliaR.Gastélum
ANÁLISIS DE PREEXISTENCIAS AMBIENTALES
11/03/2011LUMA.FA.UAS-Arq.CeliaR.Gastélum

7. 23/05/2016
7
LINKS DE INTERÉS
 http://esminfo.prenhall.com/science/geoanimations/ani
mations/01_EarthSun_E2.html
 http://people.cas.sc.edu/carbone/modules/mods4car/ea
rthsun/earthsun.html
 http://wiki.naturalfrequency.com/wiki/Solar_Position
 http://solardat.uoregon.edu/SunChartProgram.html
 http://users.cecs.anu.edu.au/~Andres.Cuevas/Sun/Sun
.html
 http://astro.unl.edu/animationsLinks.html
 http://astro.unl.edu/classaction/animations/coordsmoti
on/eclipticsimulator.html
 http://www.sunsurveyor.com/
 http://www.suncalc.org/#/24.826,-
107.3802,15/2016.04.04/10:43/1 11/03/2011LUMA.FA.UAS-Arq.CeliaR.Gastélum
