APUNTES DE CLASE  SAP2000
Proyecto a realizar: Pórtico de 2 vanos y 6 niveles

SAP 2000
Ventana de inicio

Si se desea activar más iconos

Clic derecho: y activamos la casillas de la herramientas que necesitemos


~2~


Área de trabajo  configurada!

Unidades


Fuerzas / longitud / temperatura

~3~


CREAMOS UN NUEVO MODELO

Se visualiza nuevamente las unidades, en esta ventana también se pueden editar.

Podemos iniciar el proyecto con una plantilla (un archivo existente), en la cual copiara las
características de ella como materiales, secciones, mas no la figura. (INITIALIZE MODEL
FROM AN EXISTING FILE)

Datos requeridos obligatorios:

Geometría

Condiciones de apoyo
Y cargas

Se puede empezar el pórtico, utilizando las plantillas predefinas siempre que se acoplen a
nuestra geometría (Frames=Pórticos, Wall=muros, Shells=domos, etc), o empezando
desde un espacio en blanco.

U otra forma es exportándolo desde Autocad.

~4~


Picamos en 2d FRAME (pórticos 2d)

Stories= pisos

Bays = vanos

Height, Width=altura, ancho

Beams, Columns  secciones vigas y columnas respectivamente

También existen otros dos tipos de pórticos


Que son usados para estructuras metálicas

Si se requiere de editar las distancias (grid) se activa la casilla “Use Custom Grid spacing
and Locate Origin”  edit grid

~5~


Y se puede editar a nuestro gusto

Se puede o no incorporar apoyos  Restraints


OK!

~6~


Si queremos modificar los apoyos:

Seleccionamos los apoyos:

 Assign Joint Restraints


~7~


Que son los Ejes 1,2 y 3????

Ejes locales de los puntos

No se muestra los nodos... porque está activada la casilla de “invisible”


~8~


PARA VISUALIZAR LOS EJES LOCALES DE LOS NODOS


~9~


RESTRINGIMOS LOS NODOS


~ 10 ~


DEFINIR LAS SECCIONES

Mass source  Análisis dinámico, como definir la masa, rigidez

Load patterns  Tipo de carga

Load Cases  Casos de carga

Load Combinations  Combinaciones para el diseño

~ 11 ~


DEFINIR MATERIALES


~ 12 ~


DEFINIR LAS CARACTERISTICAS DEL MATERIAL

CONCRETO DE 210 Al ex a n d er T . Q.
NOMBRE: CA210 -> CONCRETO ARMADO DE 210 (Y TAMBIEN SE LE PUEDE DAR UN
COLOR)

~ 13 ~


TIPO  CONCRETO

PESO ESPECIFICO = 2400KG/M3  2.4TON/M3

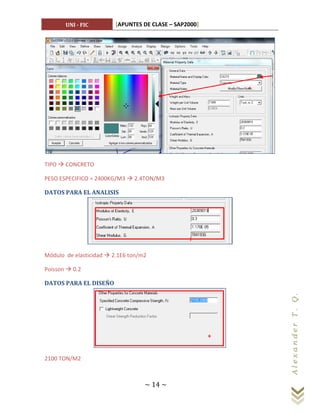

DATOS PARA EL ANALISIS

Módulo de elasticidad  2.1E6 ton/m2

Poisson  0.2

DATOS PARA EL DISEÑO

2100 TON/M2

~ 14 ~

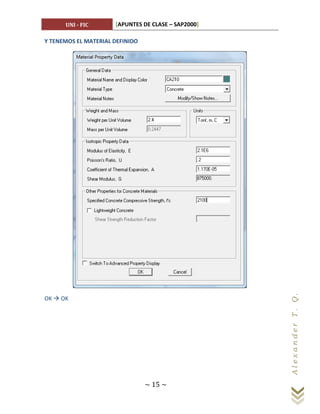

Y TENEMOS EL MATERIAL DEFINIDO

OK  OK

~ 15 ~


DEFINIR SECCIONES DE LA BARRA

Adicionamos Nueva Propiedad


~ 16 ~


Y Tenemos Secciones Típicas, Para Acero, Concreto, Etc.

DEFINIMOS LA VIGA 1  SECCION RECTANGULAR


~ 17 ~


T3  ALTURA

T2  ANCHO Al ex a n d er T . Q.

Las barras también tienen ejes locales… Se puede mostrar también la configuración de los
ejes locales, activando la respectiva casilla (*).

(*)

~ 18 ~


PARA EL DISEÑO


Pueden ser diseñadas como columnas o vigas (COLUMN – BEAM)  Design Type

~ 19 ~


En caso de columnas
Recubrimiento

Refuerzo Transversal

Ahora para Vigas

1ERO (top)  RECUBRIMIENTO PARTE SUPERIOR

Bottom  PARTE INFERIOR

OK


~ 20 ~


DEFINIMOS COLOR  PARA VISUALIZAR DE ACUERDO A LA SECCION

OK

Y de igual marena definimos para V2 Al ex a n d er T . Q.

~ 21 ~


AÑADIMOS COLUMNAS


~ 22 ~


Columna 1  Circular


~ 23 ~


Columna C2  Rectangular


~ 24 ~


Columna C3  Rectangular


OK

~ 25 ~


ASIGNAMOS SECCIONES


~ 26 ~


V1  ok


~ 27 ~


Se puede modificar los tamaños de las letras


~ 28 ~


Seguimos Asignando secciones


~ 29 ~



~ 30 ~


Que se necesita para diseñar?

 GEOMETRIA
 APOYOS
 PROPIEDADES (SECCIONES, DISTANCIAS, ETC)
 CARGAS
 ANALISIS Y DISEÑO

Obs.:

CS  Carga Sísmica

CV  Cargas Vivas

DEFINIR CARGAS


~ 31 ~


OK

 Asignamos


~ 32 ~


ASIGNAMOS FUERZAS (FORCES)
SISTEMA DE COORDENADAS 


~ 33 ~


CARGAS DE SISMO


~ 34 ~


Y así repetimos el procedimiento para todos los puntos, hasta obtener


~ 35 ~


Asignamos CARGAS VIVAS


~ 36 ~


CV1


CV2

~ 37 ~



~ 38 ~



~ 39 ~


REACCIONES Y MOMENTOS


~ 40 ~



~ 41 ~


VALORES


~ 42 ~



~ 43 ~


COMBINACIONES


~ 44 ~


8


~ 45 ~



~ 46 ~



~ 47 ~


Ok  Ok

DISEÑO


~ 48 ~


Paso 1: Definir norma (ok)


Escogemos la norma ACI del 2005,

Se tiene que comparar con nuestra norma E060,

~ 49 ~


Paso 2: Definir combinaciones


~ 50 ~



~ 51 ~


Ok


~ 52 ~



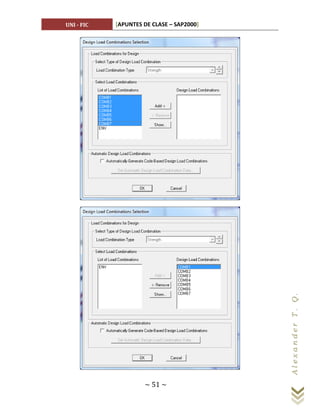

~ 53 ~



~ 54 ~



~ 55 ~


Con envolvente solo vigas ¡!! No columnas!


~ 56 ~


Cálculo de los modos de vibración


~ 57 ~



~ 58 ~


Ok

RUN


~ 59 ~



~ 60 ~



~ 61 ~
