Los muros especiales son estructuras diseñadas según las características del suelo y pueden clasificarse en diferentes tipos, como muros de contención, retención, revestimiento, sótano y gaviones, cada uno con funciones específicas para soportar cargas y estabilizar terrenos. Los muros deben diseñarse considerando factores como la resistencia estructural y los modos de fallo, asegurando que cumplan adecuadamente su función en diversas situaciones. La impermeabilización y el drenaje son cruciales, especialmente en muros de sótano, para prevenir problemas erosivos y de humedad.

1. INTRODUCCIÓN
Los muros especiales, se caracterizan por ser diseñados dependiendo el suelo y la
resistencia de este para lograr la mayor estabilidad y evitar volteos ya que la fuerza de la
tierra, el empuje horizontal de las cargas que recibe el muro se encuentra a l/3 de su altura,
estos muros se clasifican por su función y por su uso, los sistemas constructivos dependerá
de varios factores, como lo son la resistencia del suelo, humedad, entre otros factores.
Estos muros pueden actuar por contención soportando grandes cargas, pueden ser de
retención que ya dependiendo del sistema en que es construido puede soportar cargas,
revestimiento que como su nombre lo dice solo para revestir y mantener unidas las
partículas, el de sótano que pueden ser sistemas mixtos que su principal función es contener
e impermeabilizar haciendo el espacio hermético y por último el sistema de los gaviones
que actúan mas por su peso en conjunto actuando principalmente para evitar derrumbes o
desbordamientos de Ríos.
Dependiendo del tipo de muro, siempre al igual que las estructuras estarán
diseñados respecto a los modos de fracaso extremo al igual que cualquier tipo de estructura,
que siempre se diseñara para cualquier tipo de esfuerzo máximo.
A continuación conceptos y clasificaciones de los muros, el funcionamiento de estos
y el respectivo análisis fotográfico de casos análogos.
1

2. OBJETIVOS
Comprender sus clasificaciones y diferentes tipos de uso de los distintos muros
especiales.
Definir y aplicar la utilización y empleo de cada tipo de muro en las diferentes
situaciones, para proponerlo en futuros diseños como un sistema constructivo.
Conocer la resistencia y comportamiento de los muros puestos a las distintas cargas que
recibe.
Identificar el tipo de muro especial utilizado dentro de la construcción, así como los
elementos más importantes del mismo.
Conocer los distintos sistemas que se pueden utilizar para la realización de los muros.
Observar e identificar las partes de un muro de contención.
Comprender el comportamiento físico ante las fuerzas externas o internas.
Conocer como debe ser el diseño estructural de un muro especial, así como que
requerimientos debe poseer para cumplir una función específica.
Empleo de los diferentes sistemas estructurales y el aprovechamiento de estos.
2

3. MUROS ESPECIALES
Se define como muro: “Toda estructura
continua que de forma activa o pasiva
produce un efecto estabilizador sobre una
masa de terreno”.
CLASIFICACION POR SU USO:
•De Contención: Soporta grandes
cargas
•De Retención: Dependiendo del
sistema puede soportar cargas.
•De Revestimiento: No soporta cargas
e impermeabiliza
•De Sótano: Son de uso mixto
Gaviones.
MUROS DE CONTENCIÓN
Se denomina muro de contención a un tipo estructura de contención rígida, destinada a
contener algún material, generalmente tierras. Al combinarse el efecto de contención con el
de soporte de cargas, se mejora en mayor cantidad el rendimiento, puesto que el efecto
vertical contrarresta en parte el efecto del vuelco.
Los muros de contención se utilizan para detener masas de tierra u otros materiales sueltos
cuando las condiciones no permiten que estas masas asuman sus pendientes naturales. Estas
condiciones se presentan cuando el ancho de una excavación, corte o terraplén está
restringido por condiciones de propiedad, utilización de la estructura o economía.
Por ejemplo, en la construcción de vías férreas o de carreteras, el ancho de servidumbre de
la vía es fijo y el corte o terraplén debe estar contenido dentro de este ancho. De manera
similar, los muros de los sótanos de edificios deben ubicarse dentro de los límites de la
propiedad y contener el suelo alrededor del sótano.
3

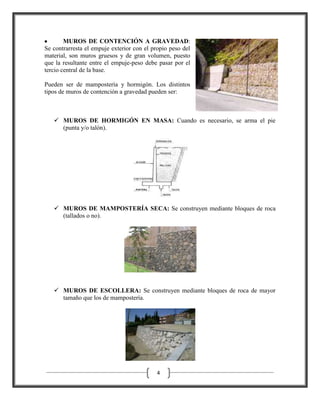

4. MUROS DE CONTENCIÓN A GRAVEDAD:
Se contrarresta el empuje exterior con el propio peso del
material, son muros gruesos y de gran volumen, puesto
que la resultante entre el empuje-peso debe pasar por el
tercio central de la base.
Pueden ser de mampostería y hormigón. Los distintos
tipos de muros de contención a gravedad pueden ser:
 MUROS DE HORMIGÓN EN MASA: Cuando es necesario, se arma el pie
(punta y/o talón).
 MUROS DE MAMPOSTERÍA SECA: Se construyen mediante bloques de roca
(tallados o no).
 MUROS DE ESCOLLERA: Se construyen mediante bloques de roca de mayor
tamaño que los de mampostería.
4

5.  MUROS ALIGERADOS: Aquellos en los que los bloques se aligeran (se hacen
huecos) por diversos motivos: ahorro de material, reducción de peso.
 MUROS JARDINERA: Si los bloques huecos de un muro aligerado se disponen
escalonadamente, y en ellos se introduce tierra y se siembra, se produce el muro
jardinera, que resulta mucho más estético, y de menor impacto.
 MUROS SECOS: constituido por piedra de 8" @ 10" que van sobre puestos y
amarrados entre sí, no lleva ningún tipo de mortero o concreto, conforme se va
construyendo se va rellenando con piedras de lugar o cascajo de 3/4" de diámetro en
caso que se utilice con drenar el agua.
5

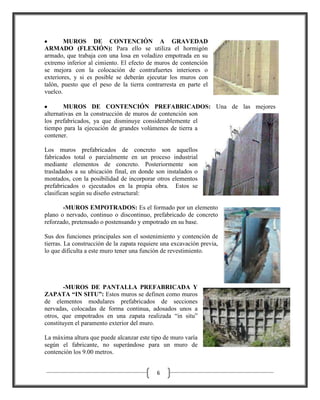

6. MUROS DE CONTENCIÓN A GRAVEDAD
ARMADO (FLEXIÓN): Para ello se utiliza el hormigón
armado, que trabaja con una losa en voladizo empotrada en su
extremo inferior al cimiento. El efecto de muros de contención
se mejora con la colocación de contrafuertes interiores o
exteriores, y si es posible se deberán ejecutar los muros con
talón, puesto que el peso de la tierra contrarresta en parte el
vuelco.
MUROS DE CONTENCIÓN PREFABRICADOS: Una de las mejores
alternativas en la construcción de muros de contención son
los prefabricados, ya que disminuye considerablemente el
tiempo para la ejecución de grandes volúmenes de tierra a
contener.
Los muros prefabricados de concreto son aquellos
fabricados total o parcialmente en un proceso industrial
mediante elementos de concreto. Posteriormente son
trasladados a su ubicación final, en donde son instalados o
montados, con la posibilidad de incorporar otros elementos
prefabricados o ejecutados en la propia obra. Estos se
clasifican según su diseño estructural:
-MUROS EMPOTRADOS: Es el formado por un elemento
plano o nervado, continuo o discontinuo, prefabricado de concreto
reforzado, pretensado o postensando y empotrado en su base.
Sus dos funciones principales son el sostenimiento y contención de
tierras. La construcción de la zapata requiere una excavación previa,
lo que dificulta a este muro tener una función de revestimiento.
-MUROS DE PANTALLA PREFABRICADA Y
ZAPATA “IN SITU”: Estos muros se definen como muros
de elementos modulares prefabricados de secciones
nervadas, colocadas de forma continua, adosados unos a
otros, que empotrados en una zapata realizada “in situ”
constituyen el paramento exterior del muro.
La máxima altura que puede alcanzar este tipo de muro varía
según el fabricante, no superándose para un muro de
contención los 9.00 metros.
6

7. -POR
INYECCIÓN:
Los anclajes son
elementos constructivos que ayudan a mantener la
estabilidad, ya que estos muros de contención de tan
delgado espesor en relación a la profundidad excavada,
reciben importantes empujes de la tierra y también los
efectos producidos por el agua, de modo que este recurso les
permite reforzar y asegurar su estabilidad.
FORMAS Y PARTES DEL MURO DE CONTENCIÓN
 Cimentación: se encarga de transmitir los esfuerzos al terreno, evitando el vuelo del
conjunto.
 Pantalla (Escarpa): es el paramento vertical, denominándose intradós la cara en
contacto con el terreno, y trasdós la vista al exterior.
 Coronación: es el remate superior en la parte alta.
 Base: el punto de contacto entre el muro y el cimiento, con la misma o mayor dimensión
que la coronación.
 Talón: Parte del cimiento opuesta a la puntera, queda por debajo del trasdós y bajo el
terreno contenido.
 Puntera: parte del cimiento libre de la tierra a contener.
Coronación
Pantalla
Cimentación
7

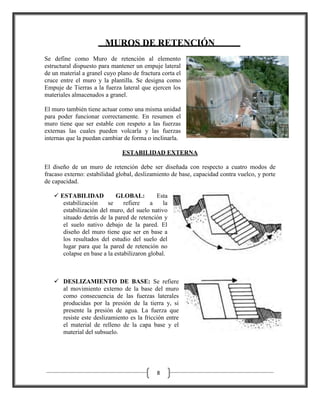

8. MUROS DE RETENCIÓN
Se define como Muro de retención al elemento
estructural dispuesto para mantener un empuje lateral
de un material a granel cuyo plano de fractura corta el
cruce entre el muro y la plantilla. Se designa como
Empuje de Tierras a la fuerza lateral que ejercen los
materiales almacenados a granel.
El muro también tiene actuar como una misma unidad
para poder funcionar correctamente. En resumen el
muro tiene que ser estable con respeto a las fuerzas
externas las cuales pueden volcarla y las fuerzas
internas que la puedan cambiar de forma o inclinarla.
ESTABILIDAD EXTERNA
El diseño de un muro de retención debe ser diseñada con respecto a cuatro modos de
fracaso externo: estabilidad global, deslizamiento de base, capacidad contra vuelco, y porte
de capacidad.
 ESTABILIDAD
GLOBAL:
Esta
estabilización
se
refiere
a
la
estabilización del muro, del suelo nativo
situado detrás de la pared de retención y
el suelo nativo debajo de la pared. El
diseño del muro tiene que ser en base a
los resultados del estudio del suelo del
lugar para que la pared de retención no
colapse en base a la estabilizaron global.
 DESLIZAMIENTO DE BASE: Se refiere
al movimiento externo de la base del muro
como consecuencia de las fuerzas laterales
producidas por la presión de la tierra y, si
presente la presión de agua. La fuerza que
resiste este deslizamiento es la fricción entre
el material de relleno de la capa base y el
material del subsuelo.
8

9.  VOLCAMIENTO: Se refiere a la
tendencia del muro a volcarse cuando ésta
gira sobre la base de la estructura. Esta
fuerza es la suma de cada fuerza de
inestabilización
sobre
la
estructura
multiplicado por el brazo de cimentación.
La fuerza que estabiliza o brazo de
corrección es producto del peso de la pared,
el brazo de cimentación, el cual es la
distancia horizontal del principio de la base
al centro de la base de gravedad de la pared.
 CAPACIDAD DE ACENTAMIENTO: Se
refiere a la capacidad del suelo nativo de soportar
el peso del muro de retención.
Es necesario aumentar el área de la base si los el
suelo debajo de la pared es demasiado débil o
suave.
ESTABILIDAD INTERNA
Estabilidad interna se refiere a la capacidad de las partes individuales del muro a actuar
juntas como una sola unidad. El muro debe ser diseñado en una forma que sus partes
individuales no puedan salirse de su lugar, separarse, deslizarse o deslizarse hasta un punto
de separación.
En un muro de bloque modular común, el diseñador debe tener en cuenta que el material
utilizado para atar el muro no falle bajo tensión o desgarre del suelo o del material frontal.
Otra falla puede ocurrir si el material frontal es empujado hacia afuera.
9

10. SISTEMA ESTRUCTURAL
Dependiendo de su sistema estructural pueden soportar cargas:
MURO SOIL NAILING: Los muros
anclados Soil Nailing consisten en muros de
retención de suelos a través de anclajes
pasivos de acero recubiertos con lechada de
concreto y conectados a través de placas a
una pantalla de concreto reforzado con una
malla electrosoldada. La pantalla permite
distribuir por área de influencia una cantidad
de esfuerzo específico a cada uno de los
anclajes según sean establecidos en el diseño.
Se realiza reforzando el suelo existente al
instalar varillas de acero corrugadas en taludes o cortes de suelo. Las varillas inyectadas
son instaladas para crear una masa de suelo estable, que es el primer paso para la
construcción de un muro solido. Una vez reforzada la masa de suelo con los “nails” o
Clavos, se procede a la instalación del muro de concreto, que generalmente se realiza con la
ayuda de bombas especiales para concreto proyectado o “shotcrete”.
Este método es altamente eficaz en la construcción de parqueos subterráneos, piscinas,
tanques de agua, pasos a desnivel y túneles además de su versatilidad en la estabilización de
taludes.
MURO
VERDE:
son
los
realizados con geomalla, malla textil u
otro tipo de estructura en donde las raíces
le dan la estabilidad.
Las
geomalla
volumétricas
de
polipropileno colocadas en los taludes
contienen el terreno. Formada por
monofilamentos de polipropileno o
poliamida que conforman una estructura
abierta, con un 90% de huecos dispuesto
de tal forma que ayuden a retener la vegetación, dan do así una solución natural contra la
erosión.
10

11. MUROS DE REVESTIMIENTO
Muro de hormigón o albañilería que sirve
para proteger de la intemperie un talud de
tierra, pero que no soporta esfuerzo lateral
alguno. La mampostería de hormigón
modular es la solución más sostenible y
durable para estructuras de fábrica y muros
de contención.
Sus
posibilidades
constructivas,
arquitectónicas y expresivas son casi
infinitas. Además, la facilidad de ejecución,
el empleo de mano de obra local y la
flexibilidad de diseño que se unen a las prestaciones más altas de aislamiento térmico y
acústico y respeto al medio ambiente, hacen que el resultado sea la confortabilidad real y
total de las viviendas unifamiliares, edificación en altura, naves y edificios administrativos,
religiosos, hospitales, instalaciones deportivas, que proyecte con este material.
MUROS DE SÓTANO
Los muros de sótano son muros que se diseñan
para resistir el empuje del suelo en ocasiones
para cargas verticales que le llegan de la
superestructura. Tienen apoyos tanto en la
parte superior como en la inferior, ya que en la
parte superiores encuentran restringidos por la
losa de techo del sótano y en la parte inferior
por la cimentación.
Sobre este tipo de muro actúan cargas
verticales
y
horizontales,
tanto
perpendicularmente como coplanarmente. Las
cargas verticales son las cargas provenientes de
los pisos superiores de la estructura y como cargas horizontales tenemos:
perpendicularmente al llamado empuje de los suelos en reposo y coplanarmente a las
fuerzas provenientes del análisis sísmico.
Estos muros suelen estar compuestos por paneles macizos prefabricados o por los
denominados muros dobles (elementos compuestos por dos láminas de hormigón
prefabricadas unidas mediante armaduras en celosía conteniendo el acero necesario para las
solicitaciones requeridas, realizando únicamente el hormigonado "in situ" del alma sin
necesidad de encofrado ni armadura adicional).
11

12. IMPERMEABILIZACIÓN DE MUROS DE SÓTANO
La impermeabilización del sótano es un punto crítico, porque la humedad del suelo o las
aguas de la capa freática actúan intensamente sobre las paredes. Por esta razón los muros de
sótano se han de proteger exteriormente contra las humedades. Una vez terminado el
sótano, si aparecieran puntos de humedad, sería muy difícil corregirlos, por este motivo es
mejor impermeabilizar los muros correctamente, para evitar posteriores problemas.
Si el nivel freático está muy alto, o el empuje del terreno es muy fuerte, todo el sótano
deberá construirse con muros de hormigón armado, no siendo viable el empleo de muros de
fábrica. En la cara exterior de los muros de sótano y contención de tierras realizados con
fábrica, tenemos problemas de evacuación del agua del terreno. Por este motivo es
necesario realizar un drenaje perimetral en estos muros, para poder filtrar el agua por ellos.
El proceso de impermeabilización de los muros de sótano requiere las siguientes
protecciones:
1.
2.
3.
4.
5.
Impermeabilización de la solera.
Impermeabilización horizontal bajo el terreno.
Impermeabilización vertical.
Colocación del drenaje perimetral.
Impermeabilización horizontal sobre el terreno.
Los muros de sótano no quedarán bien impermeabilizados si no se combinan bien la
impermeabilización horizontal, vertical y la evacuación del agua mediante el drenaje
profundo.
12

13. MURO DE GAVIONES
Los gaviones son contenedores de piedras retenidas con malla de alambre. Se colocan a pie
de obra desarmados y, una vez en su sitio, se rellenan
con piedras del lugar.
Como las operaciones de armado y relleno de piedras
no requieren ninguna pericia, utilizando gaviones se
pueden ejecutar obras que de otro modo requerirían
mucho más tiempo y operarios especializados.
Se fabrican con mallas (de triple torsión y
escuadradas tipo 8x10 cm) de alambre de acero (con
bajo contenido de carbono) de 2,7 mm, al que se le
da tres capas de galvanizado, con 270 gramos
de zinc. Las aristas de los gaviones se refuerzan también con alambre de 3,4 mm. También
se utiliza alambre para el amarre de las piezas de 2,2 mm.
Los gaviones pueden tener diferentes aspectos, es muy frecuente encontrarlos con forma de
cajas, que pueden tener largos de 1,5, 2, 3 y 4 metros, un ancho de 1 metro y una altura de
0,5 ó 1,0 metros.
GAVION CAJA: Los gaviones tipo caja son
estructuras en forma de prisma rectangular fabricadas
con malla hexagonal de doble torsión producidas con
alambres de bajo contenido de carbono revestidos.
Los gaviones son subdivididos en células por
diafragmas cuya función es reforzar la estructura.
GAVION SACO: Estos gaviones están formados a partir de un único panel de malla
hexagonal a doble torsión producida con alambres
de bajo tenor de carbono revestidos y
adicionalmente protegidos por una camada
continua de material plástico (aplicada por
extrusión).
13

14. USOS DE LOS GAVIONES
MUROS DE CONTENCIÓN: Los muros de gaviones están diseñados para
mantener una diferencia en los niveles de suelo en sus dos lados constituyendo un grupo
importante de elementos de soporte y protección cuando se localiza en lechos de ríos.
CONSERVACIÓN DE SUELOS: la erosión hídrica acelerada es considerada
sumamente perjudicial para los suelos, pues debido a este fenómeno, grandes superficies de
suelos fértiles se pierden; ya que el material sólido que se desprende en las partes media y
alta de la cuenca provoca el azolvamiento de la infraestructura hidráulica, eléctrica, agrícola
y de comunicaciones que existe en la parte baja.
CONTROL DE RÍOS: en ríos, el gavión acelera el estado de equilibrio del cauce.
Evita erosiones, transporte de materiales y derrumbamientos de márgenes.
14

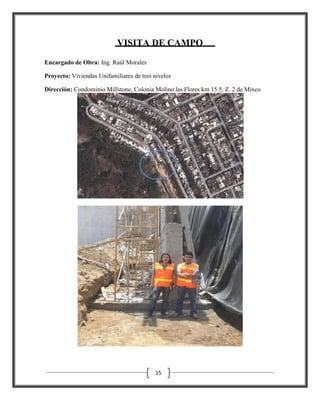

15. VISITA DE CAMPO
Encargado de Obra: Ing. Raúl Morales
Proyecto: Viviendas Unifamiliares de tres niveles
Dirección: Condominio Millstone, Colonia Molino las Flores km 15.5, Z. 2 de Mixco
15

16. MURO DE CONTENCIÓN DE VOLADIZO CON CONTRAFUERTE
Pantalla
Reforzado a 1/3 de
su altura total
Talón
Coronación
Contrafuertes
16

17. CASOS ANÁLOGOS
MURO DE CONTENCIÓN CON CONTRAFUERTE
Escuela Mario Méndez Montenegro, zona 16 Santa Rosita
Pantalla (Escarpa)
Talón
Drenajes
Contrafuerte
17

18. MURO DE CONTENCIÓN DE PANTALLA Y ZAPATA “IN SITU”
Portal Acatan San Isidro, Zona 16
Sección Nervada
Talón
Corona
Pantalla (Escarpa)
18

19. MURO DE RETENCIÓN
Km. 10, Carretera a Boca del Monte
Pantalla de Concreto
reforzado
Anclajes
19

20. MURO DE REVESTIMIENTO
Santa Rosita, Zona 16
MURO DE REVESTIMIENTO
Paso a desnivel Cejusa, Zona 11
20

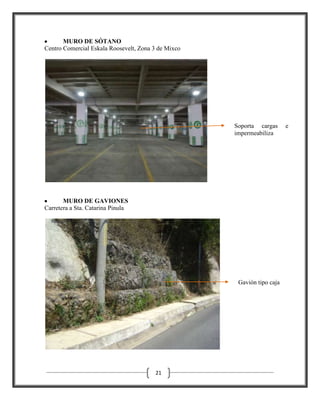

21. MURO DE SÓTANO
Centro Comercial Eskala Roosevelt, Zona 3 de Mixco
Soporta cargas
impermeabiliza
MURO DE GAVIONES
Carretera a Sta. Catarina Pinula
Gavión tipo caja
21
e

22. CONCLUSIONES
Diseñar el muro con el previo conocimiento y estudio de suelo ya que este estará sujeto a
las cargas laterales que se le serán sometidos.
Uso de los diferentes tipos de sistemas constructivos para la construcción de los muros
teniendo en cuanta la variedad de estos sistemas y su funcionamiento.
Supervisión constante de la elaboración para su pleno funcionamiento como lo estipulo el
diseñador estructural.
Implementar el sistema de drenaje cualquiera que sea, para evitar daños estructurales
propiamente al muro, debido a la humedad acumulada.
Aplicación de impermeabilización para protección del muro y protección del ambiente
interior dependiendo el caso donde se esté dando.
Empleo de sistemas prefabricados o “in situ” propiamente con las mismas características
de resistencia para lo cual fueron diseñados.
Los sistemas a utilizar será propiamente especificados dependiendo las condiciones del
suelo.
El uso de los tipos de muros de contención se diseñara por medio del estudio del suelo
reforzándolo a l/3 de la altura a partir de su base.
Investigación a fondo del funcionamiento y los tipos de reacciones de los muros por
medio de las cargas laterales provocadas por la tierra.
Conocer de que cada diseño de muro está estipulado para su resistencia máxima en caso
se le aplique esta por cualquier condición.
22

23. RECOMENDACIONES
Principalmente antes de hacer cualquier tipo de trabajo o diseño, se debe de hacer el
respectivo estudio de suelo ya que a base de este estudio será el diseño del muro especial.
El empleo de el sistema constructivo que se utilizara deberá ser el apropiado teniendo en
cuenta que pueden existir también sistemas que los pueden reemplazar y que pueden salir
más económicos.
Este tipo de muros deberá ser supervisado constantemente por el profesional encargado,
ya que son parte fundamental en la edificación donde se esté empleando dicho muro.
Los muros siempre deberán llevar un sistema de drenaje diseñado, para evitar fuerzas de
empuje por el agua acumulada evitando así la humedad.
Aplicar sistemas en muros donde sea conveniente, sistemas de impermeabilización por
problemas de acumulación de agua y retención de humedad.
Independientemente del sistema que se utilice, ya sea prefabricado o “in situ” este deberá
estar con las mismas capacidades de resistencia, con las especificaciones dadas por el
profesional.
Los sistemas utilizados dependerán de las características propias del suelo y las
condiciones de este.
La cimentación estará diseñada para los diferentes casos de muro ya sea que actué por
gravedad, o gravedad armado.
Antes de proponer cualquier muro se deberá de investigar sistemas que son propiamente
económicos y con la misma resistencia a las reacciones de el corte.
Se revestirán los cortes en el terreno cuando sea necesario esto dependerá bastante de las
resistencias y la capacidad del tipo de tierra para que sus partículas se mantengan unidas.
Tener previo conocimiento de los distintos tipos de muro, para poder hacer propiamente
el análisis de campo.
23

24. REFERENCIAS
Encargado de Obra: Ing. Raúl Morales
Proyecto: Viviendas Unifamiliares de tres niveles
Dirección: Condominio Millstone, Colonia Molino las Flores km 15.5, Z. 2 de Mixco
EGRAFÍA
 http://micigc.uniandes.edu.co/VIS/maposter.htm
 http://www.tdx.cat/bitstream/handle/10803/6230/07CAPITULO6.pdf;jsessionid=9BBF1
934B19C64C1BC47A18C1D28D610.tdx2?sequence=7
 http://www.arqhys.com/contenidos/muros-voladizo.html
 http://www.gratiszona.com/bricolage/tabiques/02_tipos_de_tabiques_divisiones.htm
 http://es.wikipedia.org/wiki/Muro_de_contenci%C3%B3n#Muros_de_gravedad
 www.proyectistas.com/aparejos.htm
 http://es.wikipedia.org/wiki/Aparejo_%28construcci%C3%B3n%29
 www.construmatica.com/construpedia/Aparejo
 http://www.parro.com.ar/definicion-demuro+de+revestimiento
 http://www.arqhys.com/, articulo de Raúl E. Nolasco
 http://arquienguate.blogspot.com/2009/11/levantado-demuros-y-preparacion-de.html
 http://www.soiltec.com.gt/index.php/servicios/soil-nailing
 http://www.icainversiones.com/?cat=1036&title=Muros%20Anclados:%20SOIL%20NA
ILING&lang=es
 http://www.geoproducts.org/editoruploads/documents/Spanish%20Docs/Walls%20Manu
al.pdf
 http://es.wikipedia.org/wiki/Gavi%C3%B3n
24
