El documento presenta dos tablas con las propiedades geométricas recomendadas para vigas AASHTO. La Tabla 1 muestra las secciones transversales tipo I con sus áreas, momentos de inercia y distancias al alma máximas. La Tabla 2 presenta las secciones cajón tipo BI a BIV con sus propiedades y vanos máximos recomendados para cables deflectados y rectos. Ambas tablas proporcionan datos útiles para el diseño de vigas de hormigón pretensado.

1. PROPIEDADES GEOMETRICAS PARA VIGAS AASHTO
Tabla 1. Vigas AASHTO de Sección I
Vano recomendado
Viga Tipo Ac Ic cb
máximo
x 103 mm2 x 109 mm4 mm m
I 178.1 9.5 320 9..1 - 13.7
II 238.1 21.2 402 12.2 - 18.3
III 361.3 52.2 515 16.8 - 24.4
IV 509.0 108.5 628 21.3 - 30.5
V 653.5 216.9 812 27.4 - 36.6
VI 700.0 305.2 924 33.5 - 42.7
CI52K: Hormigón Pretensado Página 1 de 2
Prof. F. Yánez I. López

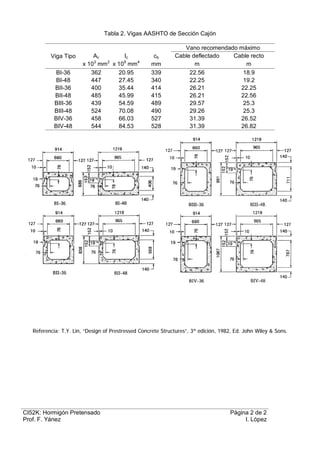

2. Tabla 2. Vigas AASHTO de Sección Cajón
Vano recomendado máximo
Viga Tipo Ac Ic cb Cable deflectado Cable recto
x 10 mm x 10 mm4
3 2 9
mm m m
BI-36 362 20.95 339 22.56 18.9
BI-48 447 27.45 340 22.25 19.2
BII-36 400 35.44 414 26.21 22.25
BII-48 485 45.99 415 26.21 22.56
BIII-36 439 54.59 489 29.57 25.3
BIII-48 524 70.08 490 29.26 25.3
BIV-36 458 66.03 527 31.39 26.52
BIV-48 544 84.53 528 31.39 26.82
Referencia: T.Y. Lin, “Design of Prestressed Concrete Structures”, 3ª edición, 1982, Ed. John Wiley & Sons.
CI52K: Hormigón Pretensado Página 2 de 2
Prof. F. Yánez I. López
