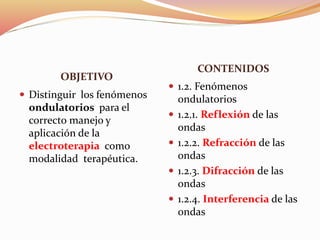

2. OBJETIVO
CONTENIDOS
 Distinguir los fenómenos
ondulatorios para el
correcto manejo y
aplicación de la
electroterapia como
modalidad terapéutica.
 1.2. Fenómenos
ondulatorios
 1.2.1. Reflexión de las
ondas
 1.2.2. Refracción de las
ondas
 1.2.3. Difracción de las
ondas
 1.2.4. Interferencia de las
ondas

3.  Los movimientos
ondulatorios son un
medio de transporte de
energía usado por la
naturaleza

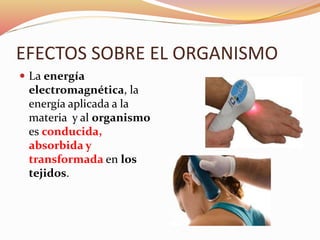

4. EFECTOS SOBRE EL ORGANISMO
 La energía
electromagnética, la
energía aplicada a la
materia y al organismo
es conducida,
absorbida y
transformada en los
tejidos.

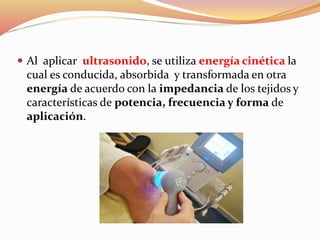

5.  Al aplicar ultrasonido, se utiliza energía cinética la
cual es conducida, absorbida y transformada en otra
energía de acuerdo con la impedancia de los tejidos y
características de potencia, frecuencia y forma de
aplicación.

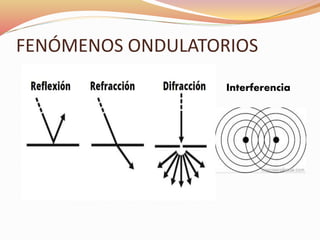

7. FENÓMENOS ONDULATORIOS
Interferencia

8. LA REFLEXIÓN DE LAS ONDAS
 Cuando las olas marinas encuentran un obstáculo en
su camino, cambian de dirección.
 Toda clase de ondas, cuando encuentran obstáculos
cambian su dirección, propiedad llamada
REFLEXIÓN.

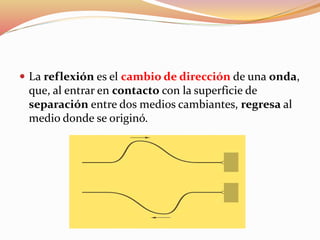

9.  La reflexión es el cambio de dirección de una onda,
que, al entrar en contacto con la superficie de
separación entre dos medios cambiantes, regresa al
medio donde se originó.

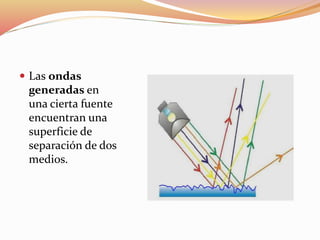

10.  Las ondas
generadas en
una cierta fuente
encuentran una
superficie de
separación de dos
medios.

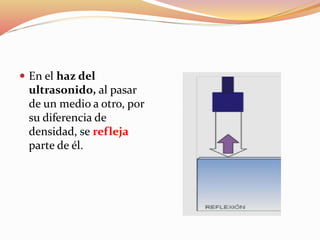

11.  En el haz del
ultrasonido, al pasar
de un medio a otro, por
su diferencia de
densidad, se refleja
parte de él.

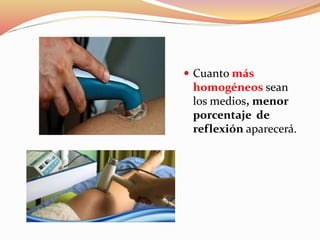

12.  Cuanto más
homogéneos sean
los medios, menor
porcentaje de
reflexión aparecerá.

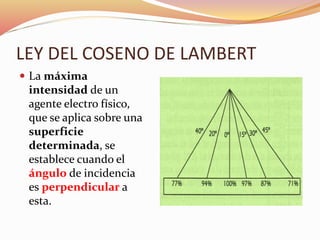

13. LEY DEL COSENO DE LAMBERT
 La máxima
intensidad de un
agente electro físico,
que se aplica sobre una
superficie
determinada, se
establece cuando el
ángulo de incidencia
es perpendicular a
esta.

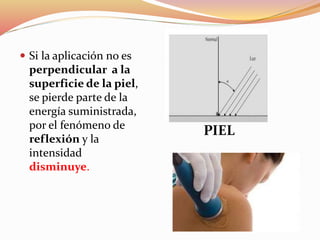

14.  Si la aplicación no es
perpendicular a la
superficie de la piel,
se pierde parte de la
energía suministrada,
por el fenómeno de
reflexión y la
intensidad
disminuye.
PIEL

15. US INDIRECTO - SUBACUÁTICO
 Método para tratar zonas irregulares, como la
mano o el pie, en las que es difícil conseguir un
contacto directo del cabezal, o zonas en las que la
presión del cabezal es dolorosa.

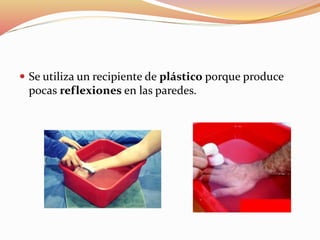

16.  Se utiliza un recipiente de plástico porque produce
pocas reflexiones en las paredes.

17. 1 2

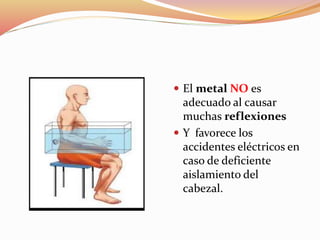

18.  El metal NO es
adecuado al causar
muchas reflexiones
 Y favorece los
accidentes eléctricos en
caso de deficiente
aislamiento del
cabezal.

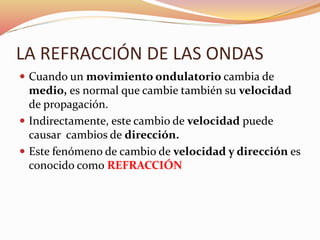

19. LA REFRACCIÓN DE LAS ONDAS
 Cuando un movimiento ondulatorio cambia de
medio, es normal que cambie también su velocidad
de propagación.
 Indirectamente, este cambio de velocidad puede
causar cambios de dirección.
 Este fenómeno de cambio de velocidad y dirección es
conocido como REFRACCIÓN

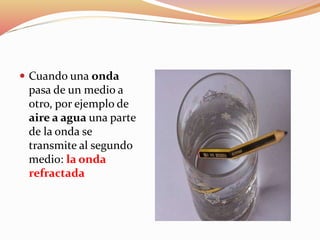

20.  Cuando una onda
pasa de un medio a
otro, por ejemplo de
aire a agua una parte
de la onda se
transmite al segundo
medio: la onda
refractada

21.  Al tratar de agarrar un objeto sumergido en el fondo
de una fuente o un recipiente es muy probable no
alcanzarlo, aunque la mano se dirija hacia donde está
el objeto.

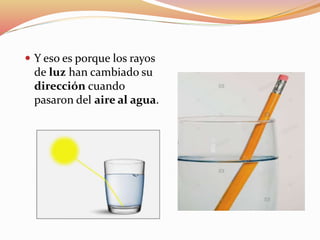

22.  Y eso es porque los rayos
de luz han cambiado su
dirección cuando
pasaron del aire al agua.

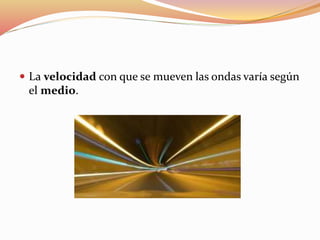

23.  La velocidad con que se mueven las ondas varía según
el medio.

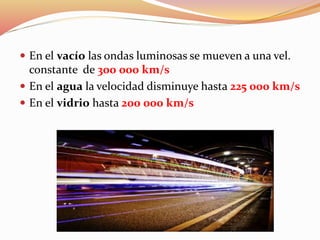

24.  En el vacío las ondas luminosas se mueven a una vel.
constante de 300 000 km/s
 En el agua la velocidad disminuye hasta 225 000 km/s
 En el vidrio hasta 200 000 km/s

25. DIFRACCIÓN DE LAS ONDAS
 Es cuando la onda se desvía y distorsiona al
encontrarse con un obstáculo interpuesto en el
camino de la onda o una brecha en el medio.
 La difracción tiene lugar cuando las ondas que se
propagan encuentran un obstáculo.

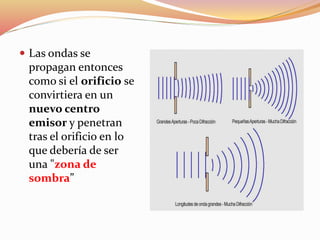

26.  Las ondas se
propagan entonces
como si el orificio se
convirtiera en un
nuevo centro
emisor y penetran
tras el orificio en lo
que debería de ser
una "zona de
sombra”

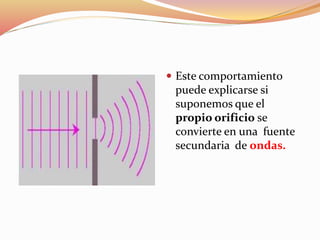

27.  Este comportamiento
puede explicarse si
suponemos que el
propio orificio se
convierte en una fuente
secundaria de ondas.

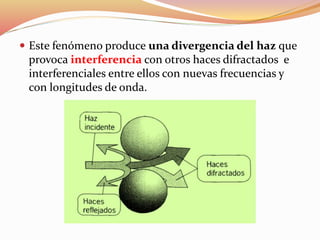

28.  Este fenómeno produce una divergencia del haz que
provoca interferencia con otros haces difractados e
interferenciales entre ellos con nuevas frecuencias y
con longitudes de onda.

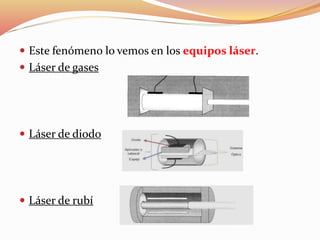

29.  Este fenómeno lo vemos en los equipos láser.
 Láser de gases
 Láser de diodo
 Láser de rubí

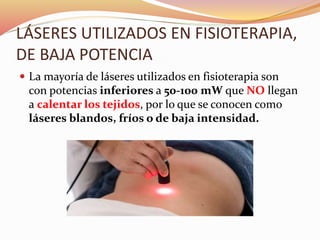

30. LÁSERES UTILIZADOS EN FISIOTERAPIA,
DE BAJA POTENCIA
 La mayoría de láseres utilizados en fisioterapia son
con potencias inferiores a 50-100 mW que NO llegan
a calentar los tejidos, por lo que se conocen como
láseres blandos, fríos o de baja intensidad.

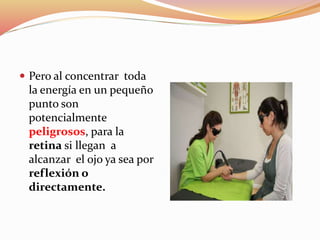

31.  Pero al concentrar toda
la energía en un pequeño
punto son
potencialmente
peligrosos, para la
retina si llegan a
alcanzar el ojo ya sea por
reflexión o
directamente.

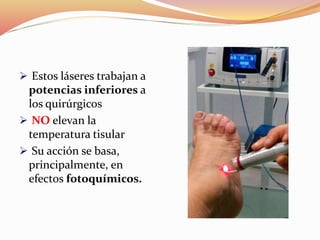

32.  Estos láseres trabajan a
potencias inferiores a
los quirúrgicos
 NO elevan la
temperatura tisular
 Su acción se basa,
principalmente, en
efectos fotoquímicos.

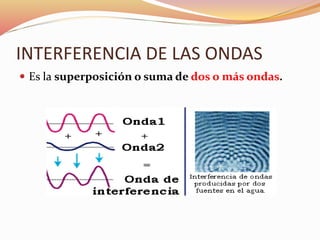

33. INTERFERENCIA DE LAS ONDAS
 Es la superposición o suma de dos o más ondas.

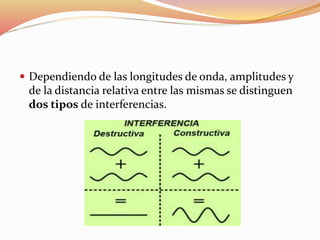

34.  Dependiendo de las longitudes de onda, amplitudes y
de la distancia relativa entre las mismas se distinguen
dos tipos de interferencias.

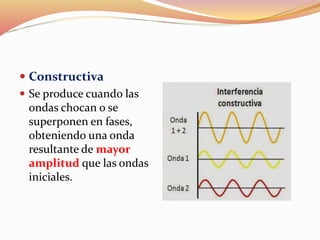

35.  Constructiva
 Se produce cuando las
ondas chocan o se
superponen en fases,
obteniendo una onda
resultante de mayor
amplitud que las ondas
iniciales.

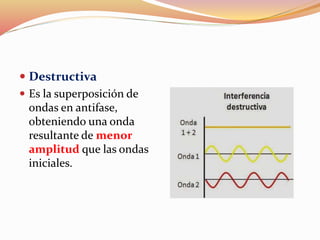

36.  Destructiva
 Es la superposición de
ondas en antifase,
obteniendo una onda
resultante de menor
amplitud que las ondas
iniciales.

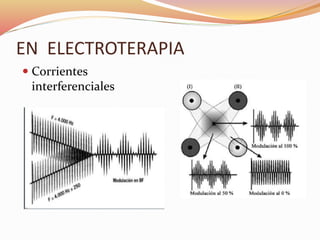

37. EN ELECTROTERAPIA
 Corrientes
interferenciales

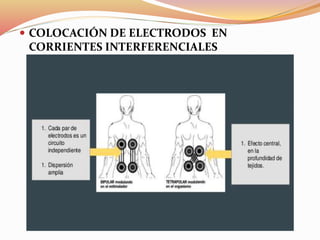

38.  COLOCACIÓN DE ELECTRODOS EN
CORRIENTES INTERFERENCIALES

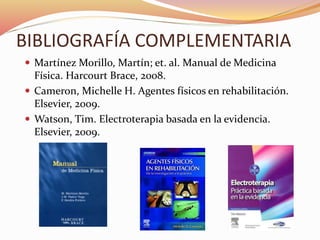

39. BIBLIOGRAFÍA COMPLEMENTARIA
 Martínez Morillo, Martín; et. al. Manual de Medicina
Física. Harcourt Brace, 2008.
 Cameron, Michelle H. Agentes físicos en rehabilitación.
Elsevier, 2009.
 Watson, Tim. Electroterapia basada en la evidencia.
Elsevier, 2009.
