El documento describe un análisis de mallas en un circuito mixto realizado en un simulador. Se detalla medir las corrientes y voltajes en 8 puntos del circuito y comparar los cálculos con los resultados de la simulación para validar el análisis de mallas con ecuaciones de 4 incógnitas. El objetivo es aprender a calcular y comparar voltajes y corrientes en un circuito mixto.

1. Simulación # 2
Análisis Mallas
1 Objetivo
Analizar,simularycompararlas corrientesyvoltajesenuncircuitomixto.
2 Análisis
1) Montar el circuitoen el programa multisim
2) Empezarcon las mediciones
3) Medircorrientes
4) Medirvoltajes
Medidade la corriente #1
Medidade la corriente #2

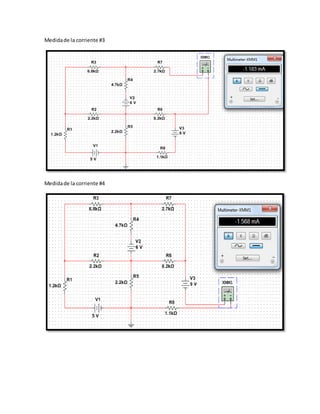

2. Medidade la corriente #3
Medidade la corriente #4

3. Medidade la corriente #5
Medidade la corriente #6

4. Medidade la corriente #7
Medidade la corriente #8

5. Medidavoltaje V1
Medidavoltaje V6

6. Medidavoltaje V2
Medidavoltaje V5

7. Medidavoltaje V7
Medidavoltaje V8

8. Medidavoltaje V3
Medidavoltaje V4

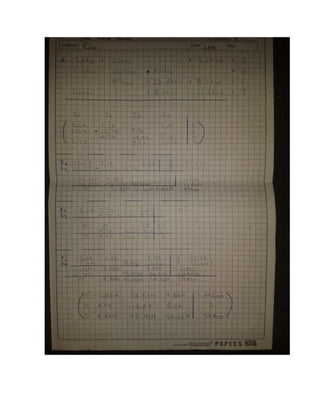

13. 4 Conclusiones
-Aprenderacalcularlosdistintosvoltajes ycorrientesrequeridosporel ejercicio.
-Manejaradecuadamente el sistemaparapodermedirlosvoltajesylascorrientes.
-compararlos cálculosrealizadosysimularlosparacompararlosresultados
-aplicaralgebrade a pesoaplicadoencálculode mallaseneste casoecuacionesde 4 incógnitas
