Este documento resume una simulación sobre el teorema de Thevenin. El objetivo era analizar, calcular y simular los voltajes y corrientes de un circuito para determinar su equivalente de Thevenin y Norton. Se realizó un análisis del circuito y se varió la resistencia de carga entre 1490 Ω y 149000 Ω, midiendo los voltajes, corrientes y potencia en cada caso. Los resultados de la simulación coincidieron con los valores calculados, validando los teoremas de Thevenin, Norton y máxima transferencia de potencia.

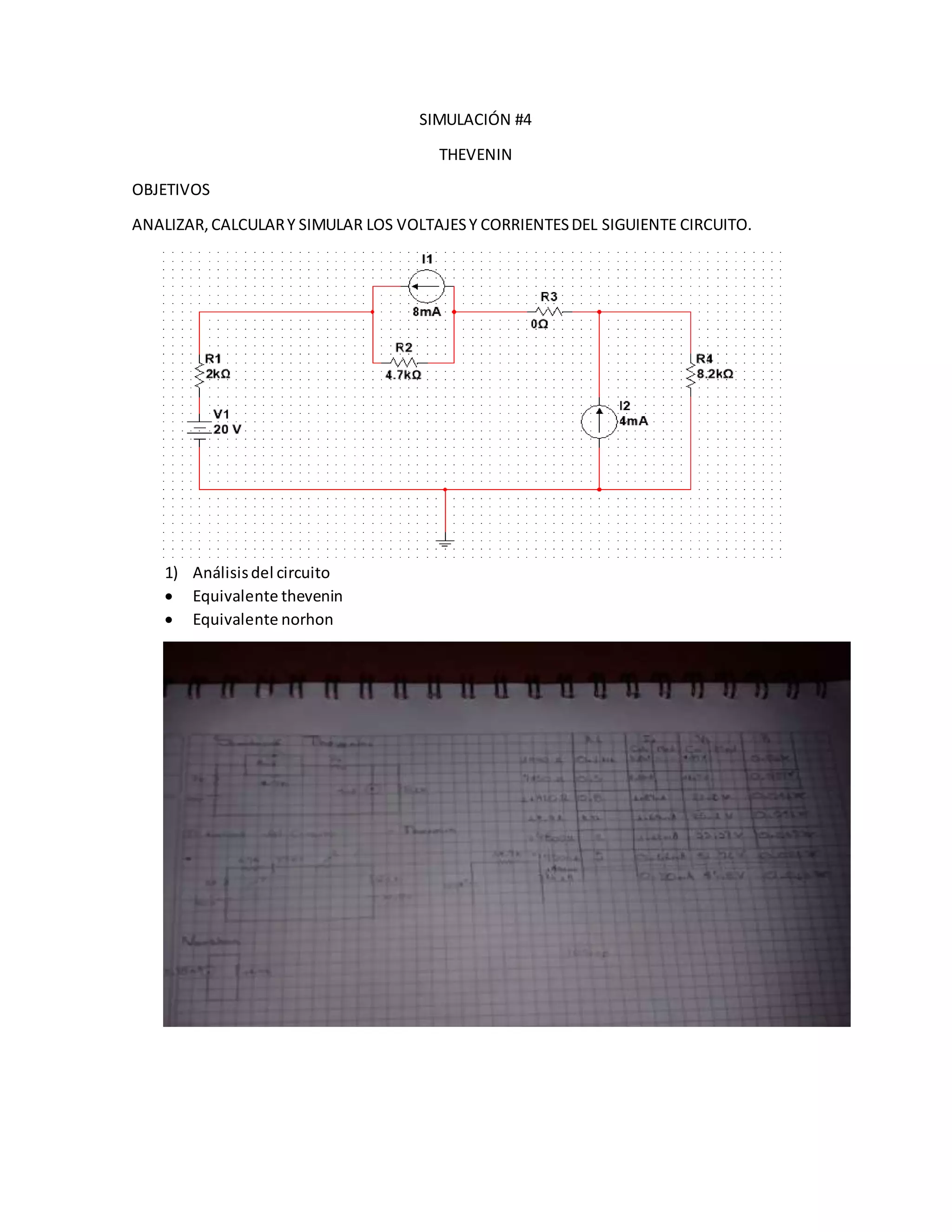

1. SIMULACIÓN #4
THEVENIN
OBJETIVOS
ANALIZAR,CALCULARY SIMULAR LOS VOLTAJESY CORRIENTESDEL SIGUIENTE CIRCUITO.
1) Análisisdel circuito
 Equivalente thevenin
 Equivalente norhon

2. R RL VL
CAL MED
VL
CAL MED
PL
1490 Ω 0.1RL 3.07 mA 3.07 mA 4.57 v 4.58 v 0.01 w
7450 Ω 0.5RL 2.25 mA 2.25 mA 16.7 v 16.8 v 0.037 w
11920 Ω 0.8RL 1.87 mA 1.87 mA 22.2 v 22.4 v 0.041 w
14.9 K Ω RTH 1.69 mA 1.69 mA 25.1 v 25.2 v 0.042 w
29800 Ω 2RL 1.12 mA 1.12 mA 33.37 v 33.6 v 0.037 w
74500 Ω 5RL 0.56 mA 568.43 uA 41.72 v 41.9 v 0.023 w
149000 Ω 10RL 0.30 mA 309.086 uA 45.8 v 45.8 v 0.013 w
CORRIENTES

4. VOLTAJES

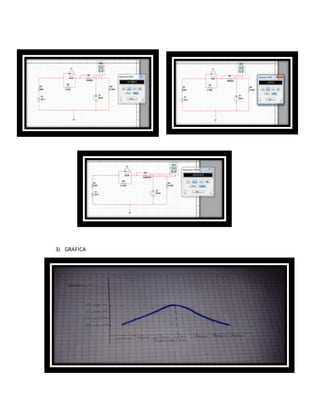

5. 3) GRAFICA

6. CONCLUSIONES
entenderlostresteoremasexplicadosenclase loscualessonteoremade thevenin,teoremade
Norhtony máximatransferenciade potencia,el teoremade Thevenin dice que todosloscircuitos
de D.C se puede remplazarconunafuente de voltaje enserieconunaresistencia,enmáxima
transferenciael valorde laresistenciade carga esel mismodel valorde laresistenciaThevenin,la
comprobaciónse realizóconunasimulaciónde medidas,dando aentenderque losteoremasson
válidosque obviamente fueroncomprobadosylosvalorescalculadoscoincidenconlosmedidos.
