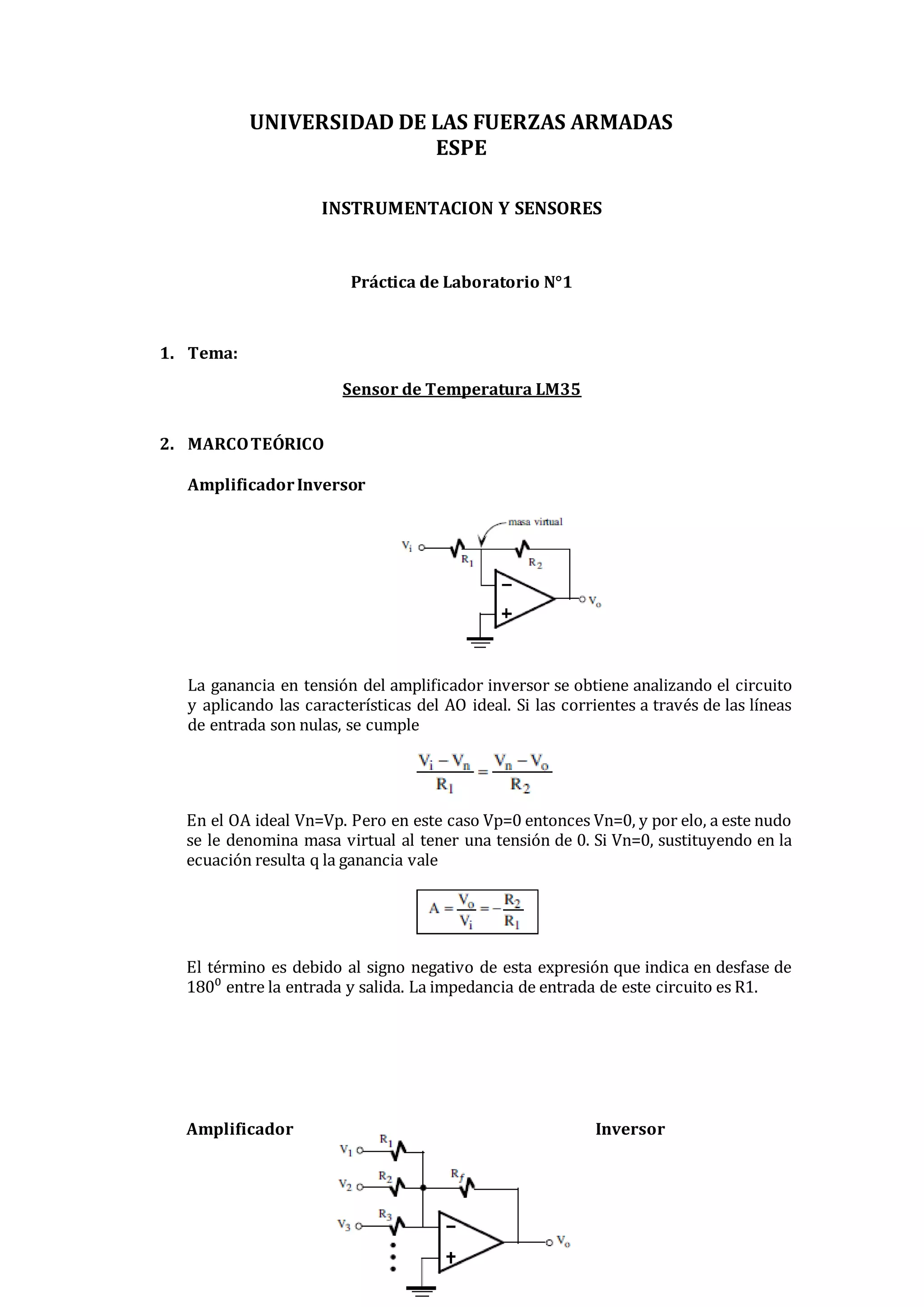

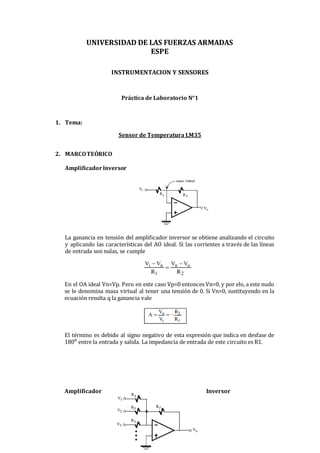

1. UNIVERSIDAD DE LAS FUERZAS ARMADAS
ESPE
INSTRUMENTACION Y SENSORES
Práctica de Laboratorio N°1
1. Tema:
Sensor de Temperatura LM35
2. MARCO TEÓRICO
Amplificador Inversor
La ganancia en tensión del amplificador inversor se obtiene analizando el circuito
y aplicando las características del AO ideal. Si las corrientes a través de las líneas
de entrada son nulas, se cumple
En el OA ideal Vn=Vp. Pero en este caso Vp=0 entonces Vn=0, y por elo, a este nudo
se le denomina masa virtual al tener una tensión de 0. Si Vn=0, sustituyendo en la
ecuación resulta q la ganancia vale
El término es debido al signo negativo de esta expresión que indica en desfase de
180⁰ entre la entrada y salida. La impedancia de entrada de este circuito es R1.
Amplificador Inversor

2. El circuito mostrado en la figura, como su propio nombre indica, permite sumar
algebraicamente varias señales analógicas. La tensión de salida se expresa en
términos de la tensión de entrada como
LM35 (Sensor de Precisión de Temperatura Centígrada)
El LM35 es un sensor de temperatura con una precisión calibrada de 1ºC y un
rango que abarca desde -55º a +150ºC.
La salida es lineal y equivale a 10mV/ºC por lo tanto:
 1500mV = 150 ºC
 250mV = 25ºC
 -550mV = -55ºC
Disponible en distintos encapsulados (TO-92, TO-46, SO-8, TO-220).
Características
•Calibrado directamente en Celsius.
• Escala de factor lineal.
•Exactitud garantizada 0 5 Exactitud garantizada 0.5 Cº (a +25 ⁰C).
• Rango entre -55º a +150ºC.
•Conveniente para aplicaciones remotas.
• Bajo costo debido al ajuste del wafer-level.
• Opera entre 4 y 30 volts de alimentación.
• Bajo auto-calentamiento.
3. Desarrollo de Formulas y Datos:

3. Formula sensibilidad LM35: 휹 = ퟏퟎ
풎푽
°푪
SI T=20 ⁰C entonces 푥 = 20 ℃ ×
10 푚푉
℃
= 0.2 [푉]
SI T=20 ⁰C entonces 푥 = 25 ℃ ×
10 푚푉
℃
= 0.25 [푉]
SI T=20 ⁰C entonces 푥 = 30 ℃ ×
10 푚푉
℃
= 0.3 [푉]
SI T=20 ⁰C entonces 푥 = 35 ℃ ×
10 푚푉
℃
= 0.35 [푉]
SI T=20 ⁰C entonces 푥 = 40 ℃ ×
10 푚푉
℃
= 0.4 [푉]
Construimos la Ecuación que generaliza nuestro circuito:
퐲 = 퐦퐱 + 퐛
Donde
m =
y2 − y1
x2 − x1
=
5 − 0
0,4 − 0,2
풎 = ퟐퟓ
y = 25x + b
Reemplazamos
5 = 25(0,4) + b
퐛 = −ퟓ
La ecuación queda de la siguiente manera
퐲 = ퟐퟓ퐱 − ퟓ
Si 푥 = 0.25 [푉]
y = 25(0.25) − 5 = 1.25 [V]
Si 푥 = 0.30 [푉]
y = 25(0.3) − 5 = 2.5 [V]
Si 푥 = 0.35 [푉]
y = 25(0.35) − 5 = 3.75 [V]
4. Tabla de Datos:

4. Temperatura X Y
20 ⁰C 0.2 [V] 0 [V]
25 ⁰C 0.25 [V] 1.25 [V]
30 ⁰C 0.3 [V] 2.5 [V]
35 ⁰C 0.35 [V] 3.75 [V]
40 ⁰C 0.4 [V] 5 [V]
5. Diseño del Circuito:
Tomando en cuenta la fórmula y=25x-5 establecemos que Vi= x; V2=b y Vo2= y
푽풐ퟏ = −
푹풇
푹풊
푽풊 푨 =
푹풇
푹풊
Si 퐴 = 25 푦 푅푖 = 10 푘Ω
25 =
푅푓
10 푘Ω
Entonces 푅푓 = 25(10 푘Ω) = 250 [푘Ω]
푉표1 = −
250 푘Ω
10 푘Ω
푉푖
푉표1 = −25푥
푽ퟏ
푹ퟏ
푽풐ퟐ = −푹풇(
+
푽ퟐ
푹ퟐ
+ ⋯ +
푽풏
푹풏
)
Si 푉1 = 푉표1 푦 푉2 = 5 푦 푅1 = 푅2 = 푅3 = 10 푘Ω
푉표2 = −10 푘Ω (−
25푥
10 푘Ω
+
5
10 푘Ω
)
푉표2 = −10 푘Ω (−
25푥
10 푘Ω
+
5
10 푘Ω
)
푉표2 = −10 푘Ω (−
25푥 + 5
10 푘Ω
)
푉표2 = −(−25푥 + 5)
풚 = ퟐퟓ풙 − ퟓ

5. 6. Gráfico del Circuito:
7. Conclusiones y Recomendaciones
 Con el uso del amplificador operacional 741 y sus aplicaciones lineales
como inversor y sumador inversor logramos diseñar y encontrar la
ecuación lineal correcta para el sensor lm35 de acuerdo al rango de
temperatura establecido.
 Envés del uso de resistencias fijas de cerámica utilizar potenciómetros de
precisión para obtener mejor resultados y no exista tanta variación de
error.
 Conocer el rango de temperatura que soporta la silicona utilizada al
realizar las pruebas en agua, para evitar daños en el lm35.
