1. SUMULACION # 2
1 OBJETIVO:
Analizar,simularycompararlas corrientesylosvoltajesenuncircuitode 4 mallas.
2 ANALISIS:
Antesque nadaprocedemosarealizarel análisisteóricode loque vamosamediresimportante
siempre hacerestoantesde solucionarcualquiercircuito.

2. 3 MEDIDAS:
Procederemosamedirlascorrientesylosvoltajesdelcircuitoytienenque darnosel mismo
resultadoque efectuamosenel análisis.
Comenzamospor:
I1

3. I2
I3

4. I4
I5

5. I6
I7

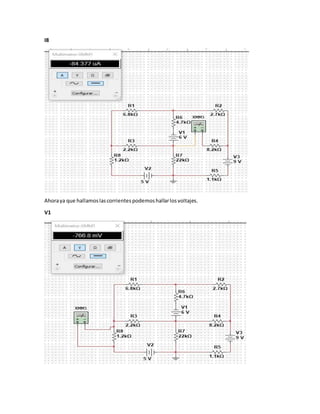

6. I8
Ahoraya que hallamoslascorrientespodemoshallarlosvoltajes.
V1

7. V2
V3

8. V4
V5

9. V6
V7

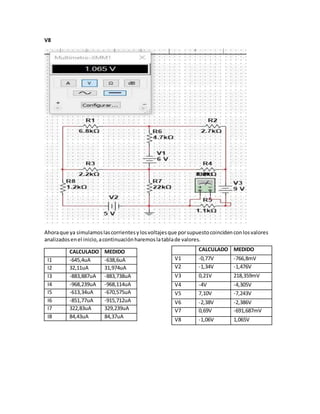

10. V8
Ahoraque ya simulamoslascorrientesylosvoltajesque porsupuestocoincidenconlosvalores
analizadosenel inicio,acontinuaciónharemoslatablade valores.
CALCULADO MEDIDO
V1 -0,77V -766,8mV
V2 -1,34V -1,476V
V3 0,21V 218,359mV
V4 -4V -4,305V
V5 7,10V -7,243V
V6 -2,38V -2,386V
V7 0,69V -691,687mV
V8 -1,06V 1,065V
CALCULADO MEDIDO
I1 -645,4uA -638,6uA
I2 32,11uA 31,974uA
I3 -883,887uA -883,738uA
I4 -968,239uA -968,114uA
I5 -613,34uA -670,575uA
I6 -851,77uA -915,712uA
I7 322,83uA 329,239uA
I8 84,43uA 84,37uA

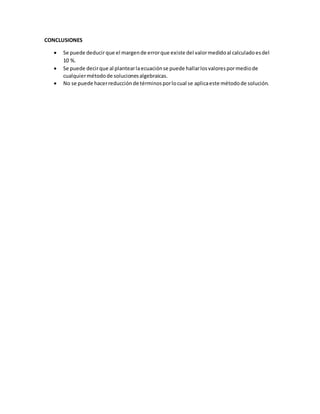

11. CONCLUSIONES
 Se puede deducirque el margende errorque existe del valormedidoal calculadoesdel
10 %.
 Se puede decirque al plantearlaecuaciónse puede hallarlosvalorespormediode
cualquiermétodode solucionesalgebraicas.
 No se puede hacerreducciónde términosporlocual se aplicaeste métodode solución.
