El documento explica conceptos básicos sobre circuitos eléctricos, incluyendo intensidad, resistencia, voltaje y cómo se calculan estas magnitudes en circuitos en serie, paralelo y mixtos. Los circuitos en serie comparten la misma corriente mientras que los voltajes se suman, los circuitos en paralelo comparten el mismo voltaje mientras que las corrientes se suman, y los circuitos mixtos combinan elementos en serie y paralelo.

1. Cálculos en circuitos electrónicos
TECNOLOGÍA 4º ESO

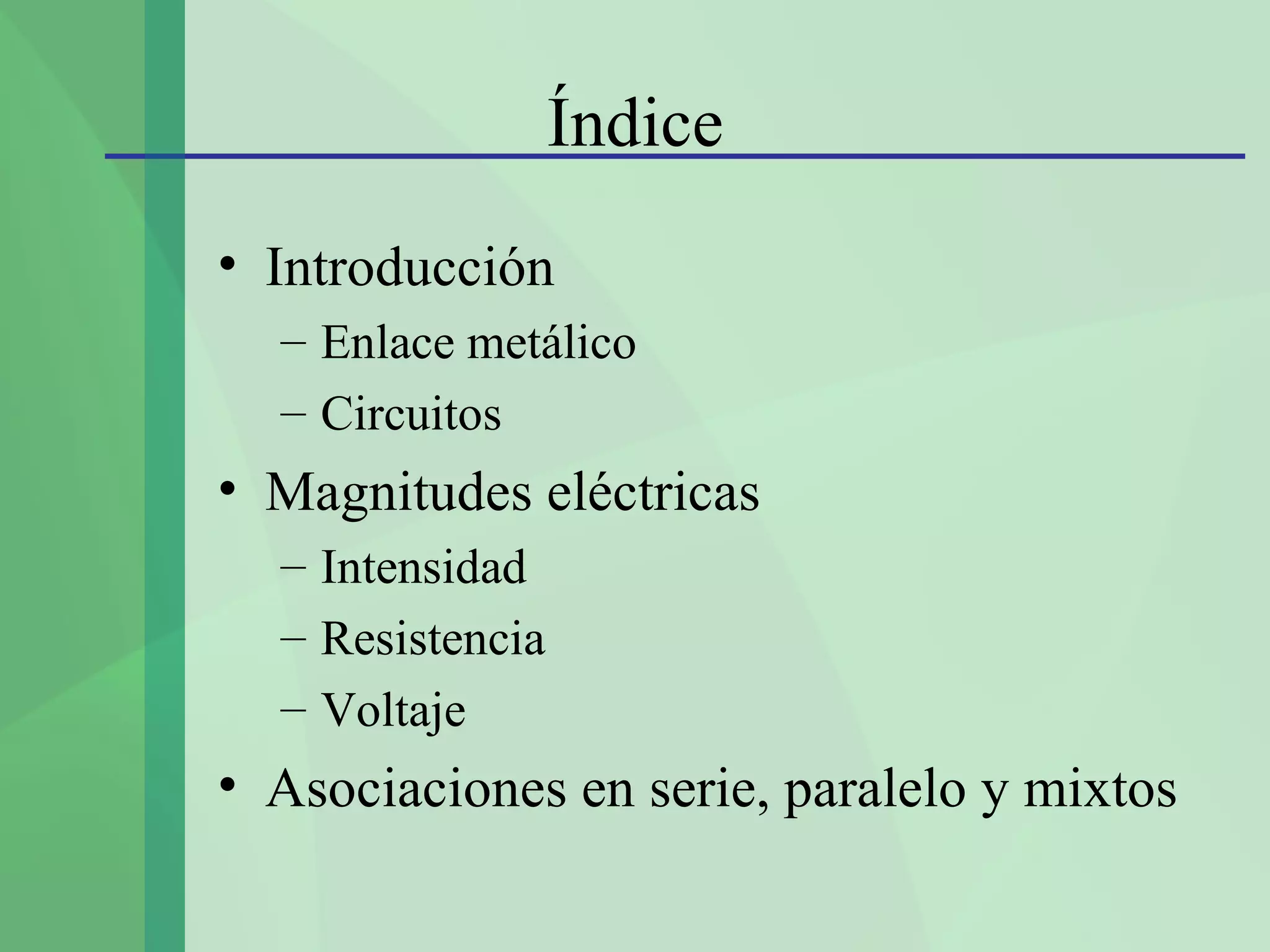

2. Índice
• Introducción
– Enlace metálico
– Circuitos
• Magnitudes eléctricas
– Intensidad
– Resistencia
– Voltaje
• Asociaciones en serie, paralelo y mixtos

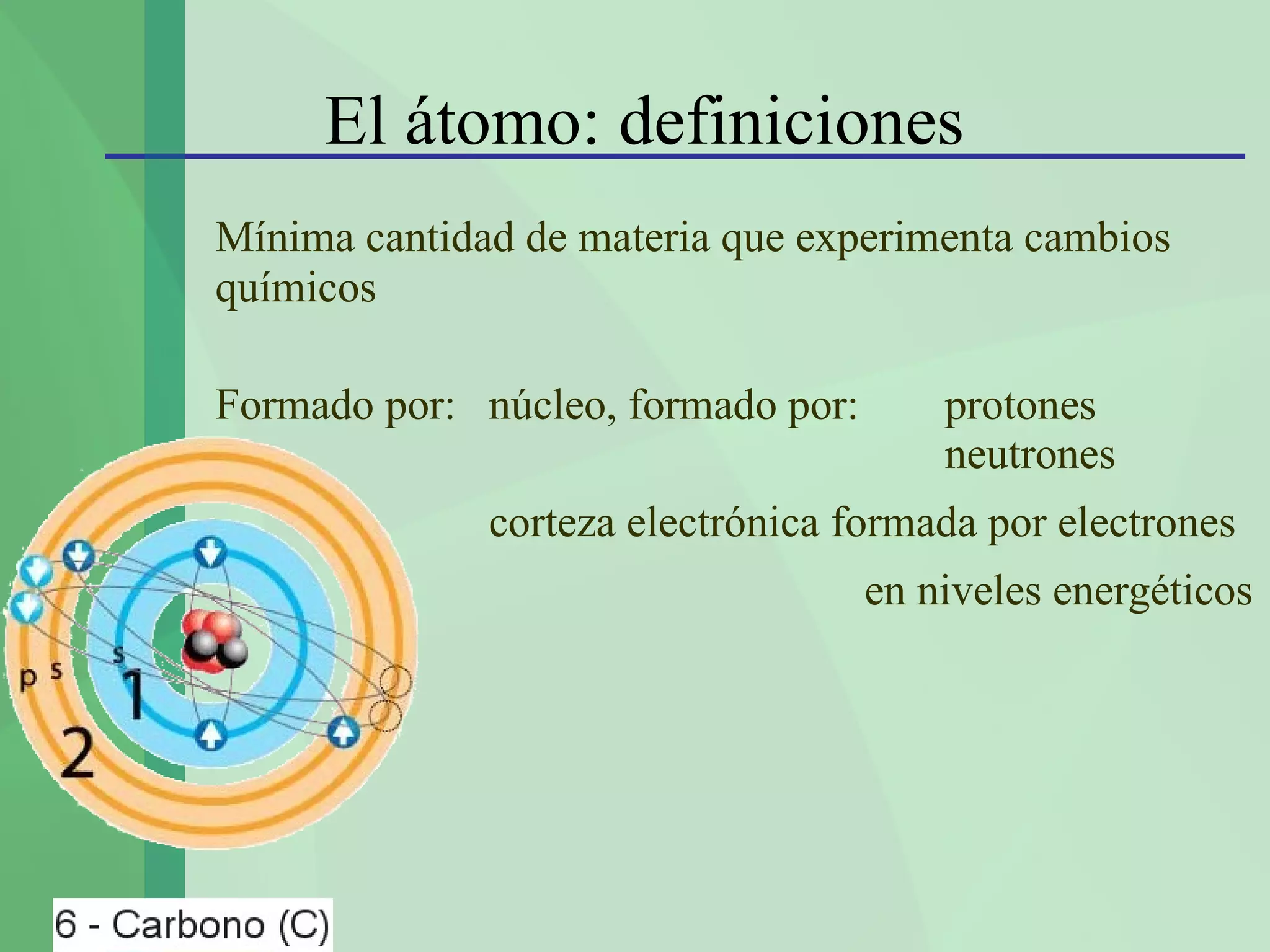

3. El átomo: definiciones
Mínima cantidad de materia que experimenta cambios
químicos
Formado por: núcleo, formado por: protones
neutrones
corteza electrónica formada por electrones
en niveles energéticos

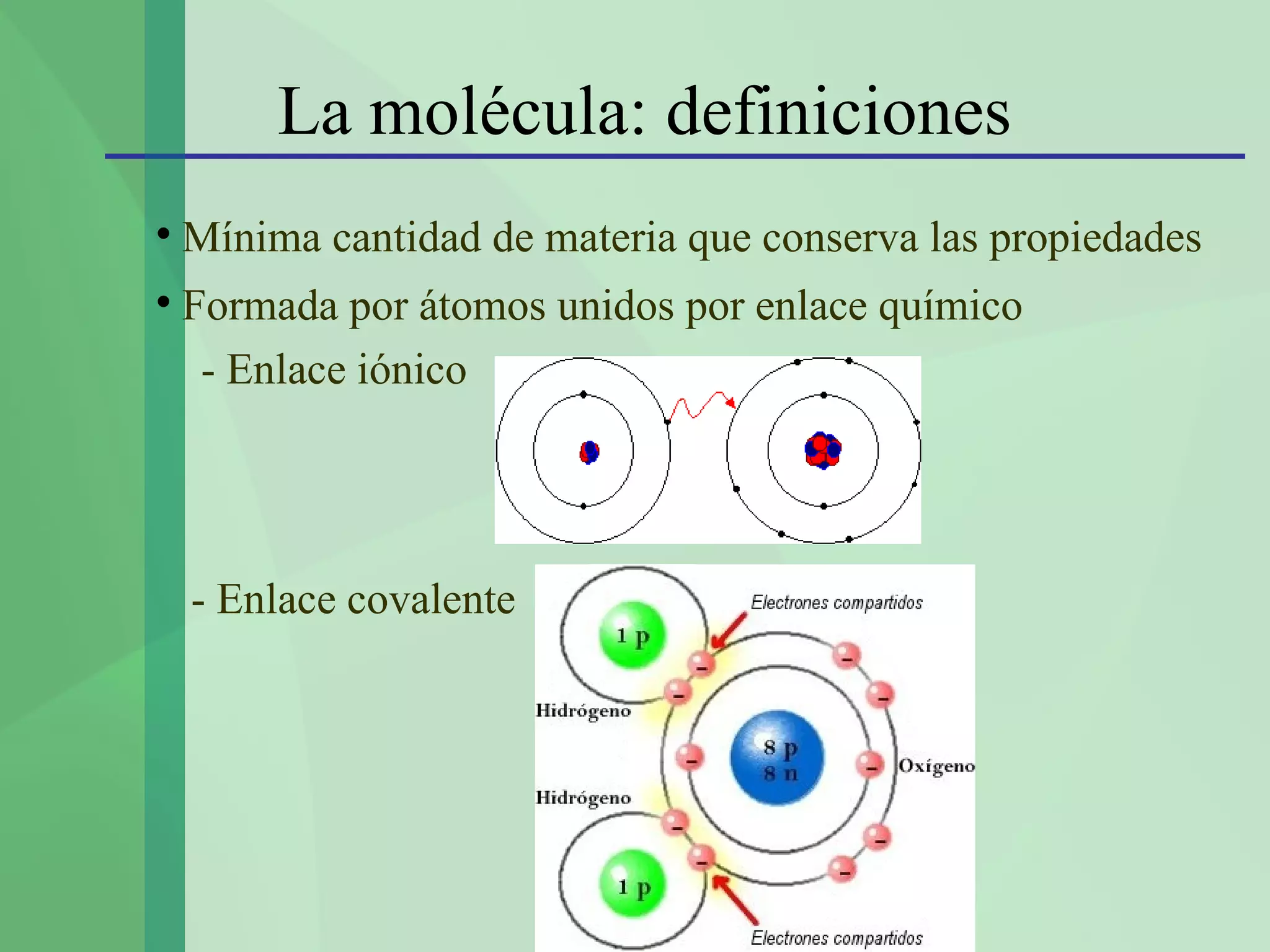

4. La molécula: definiciones

Mínima cantidad de materia que conserva las propiedades

Formada por átomos unidos por enlace químico
- Enlace iónico
- Enlace covalente

5. Enlace metálico

Elementos metálicos (ceden electrones)

Se comparten todos los electrones

Nube electrónica

Núcleos ordenados

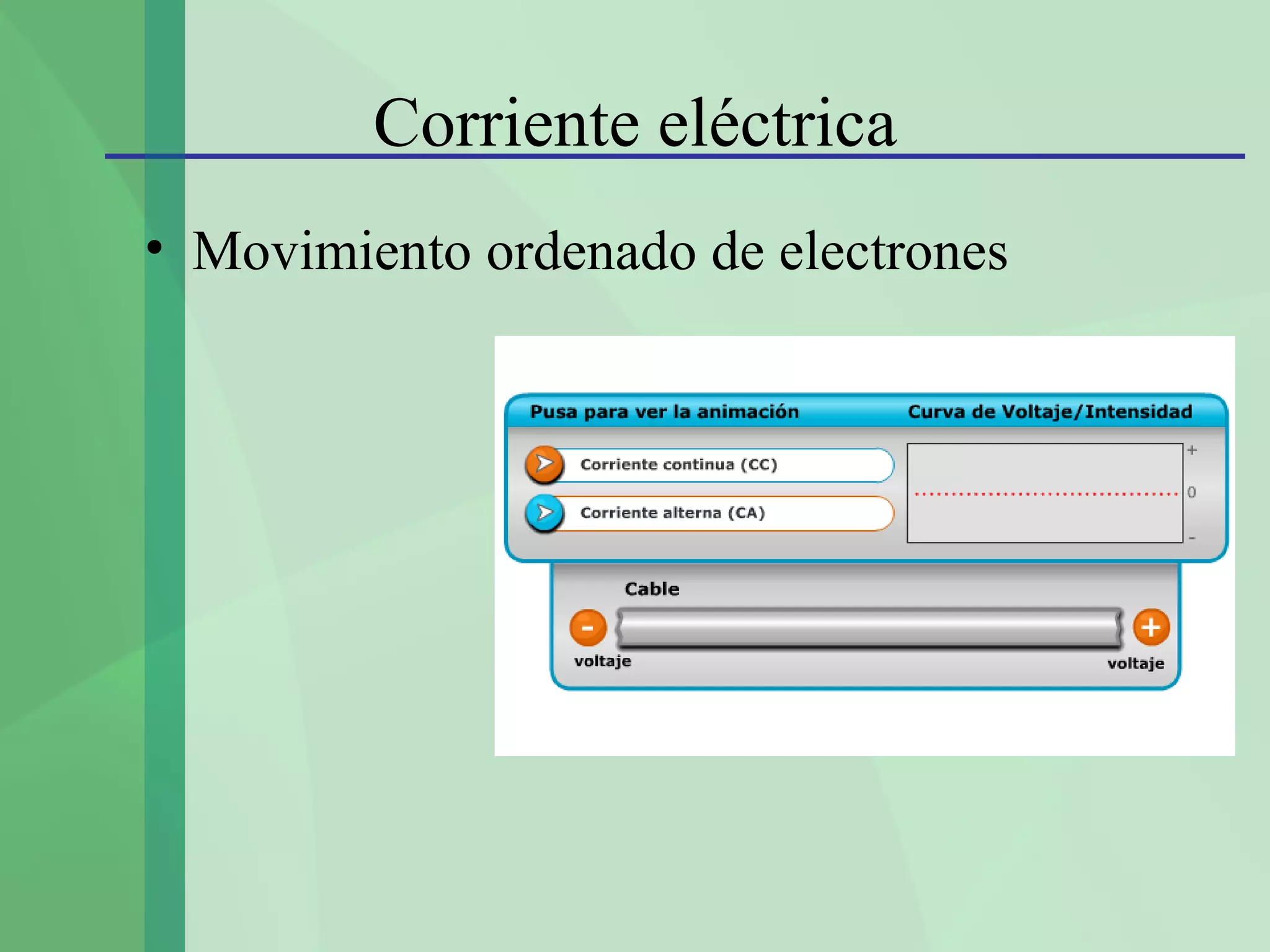

6. Corriente eléctrica
• Movimiento ordenado de electrones

7. Circuito eléctrico
• Conjunto de elementos para establecer una corriente
eléctrica
• Circuito abierto
• Circuito cerrado

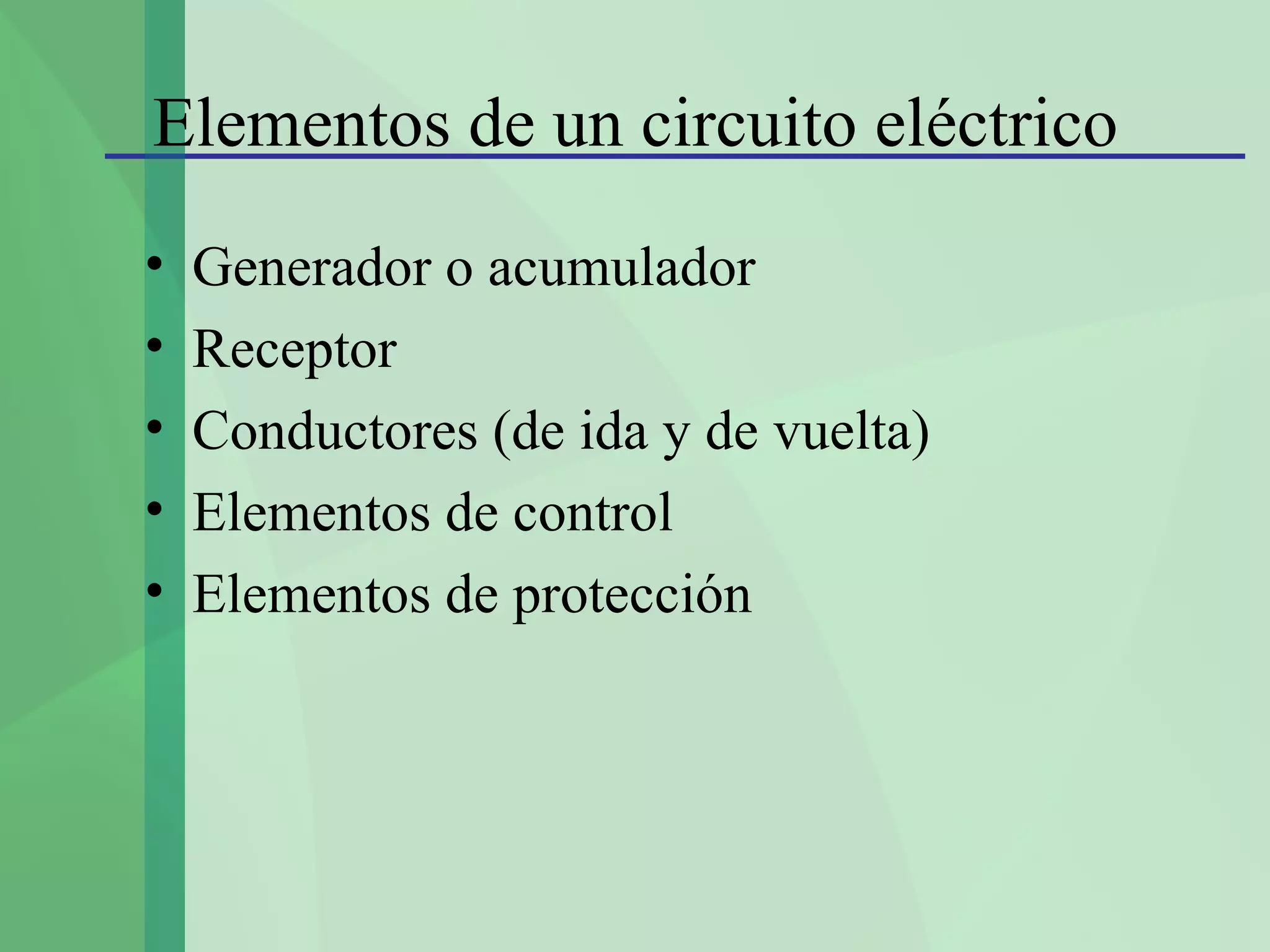

8. Elementos de un circuito eléctrico
• Generador o acumulador
• Receptor
• Conductores (de ida y de vuelta)
• Elementos de control
• Elementos de protección

9. Magnitudes

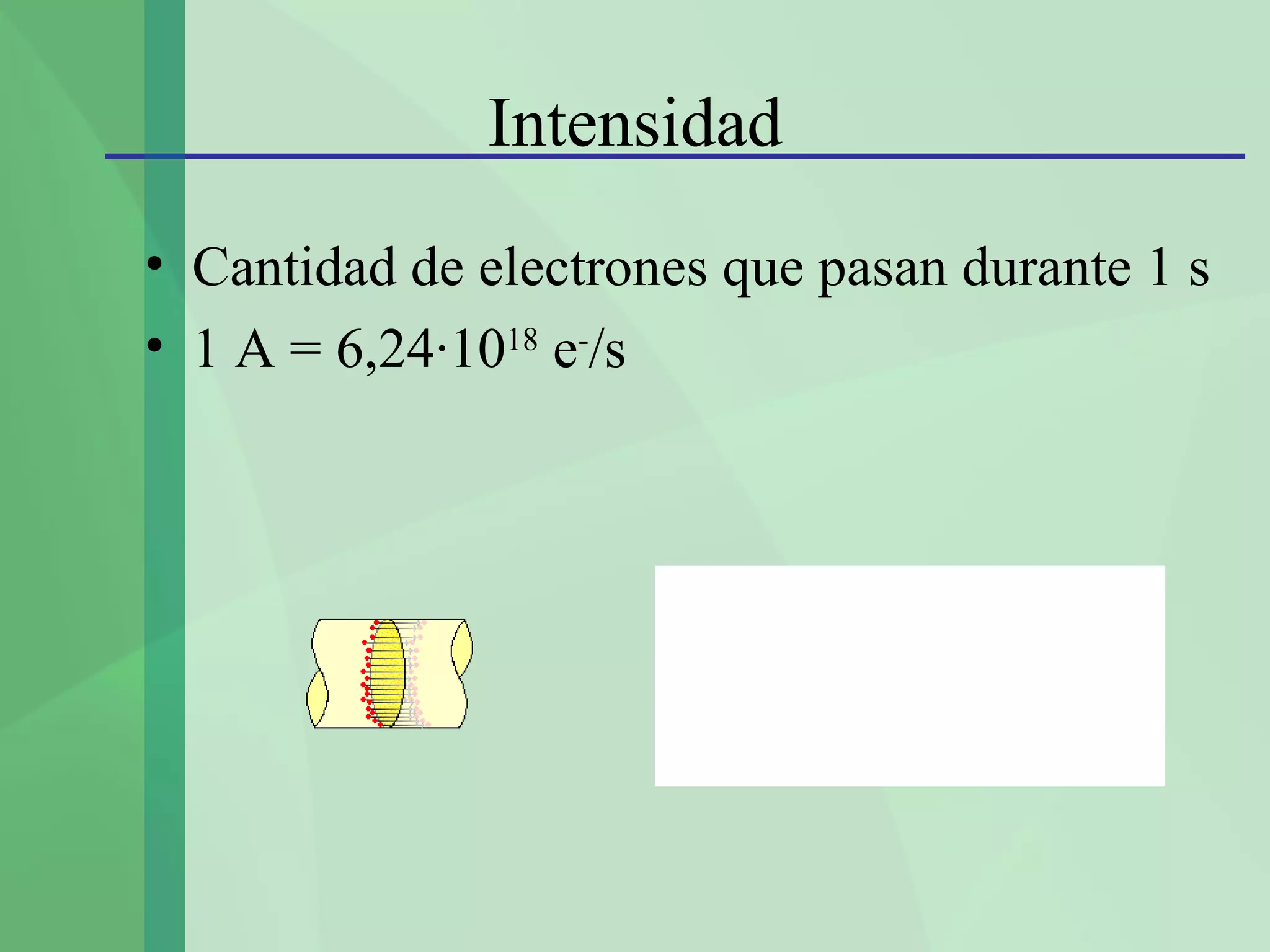

10. Intensidad
• Cantidad de electrones que pasan durante 1 s
• 1 A = 6,24·1018 e-/s

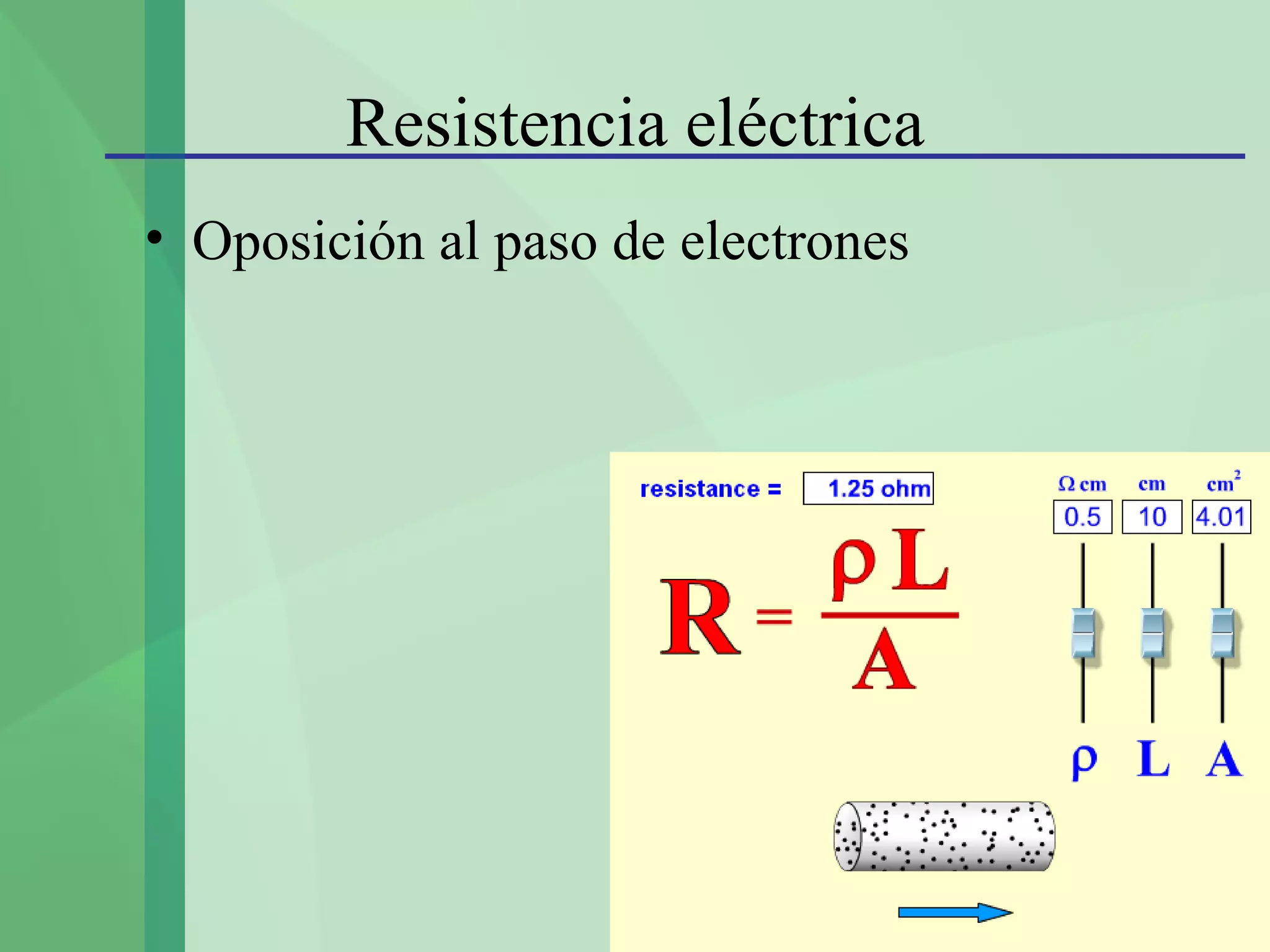

11. Resistencia eléctrica
• Oposición al paso de electrones

12. Voltaje
• Energía que se da a una unidad de carga

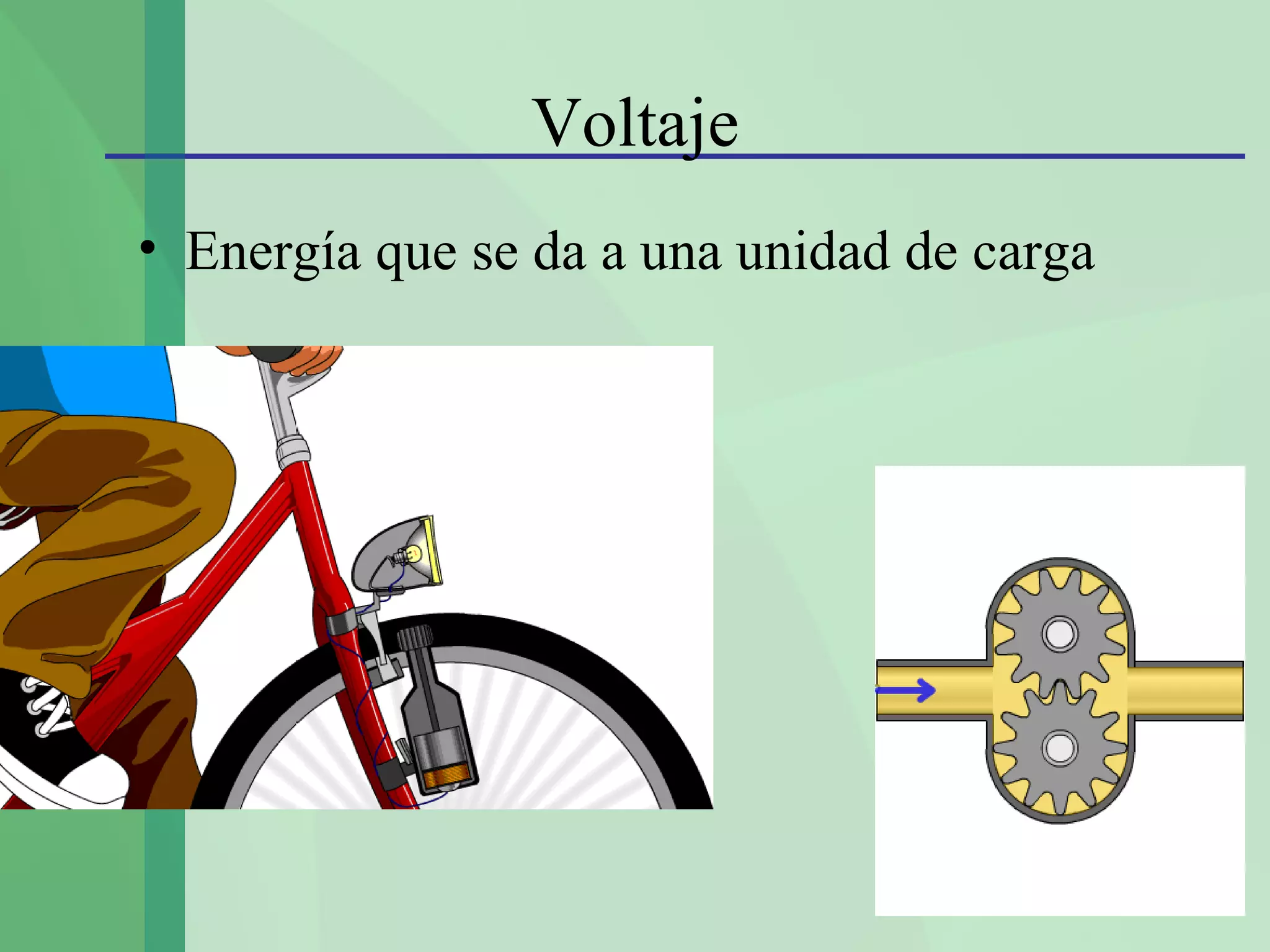

13. Voltaje
• Energía que se da a una unidad de carga

14. Voltaje
• Voltaje creado = Fuerza electromotriz (f.e.m.)
• Voltaje que se pierde = Caída de tensión (e)

15. Ley de Ohm

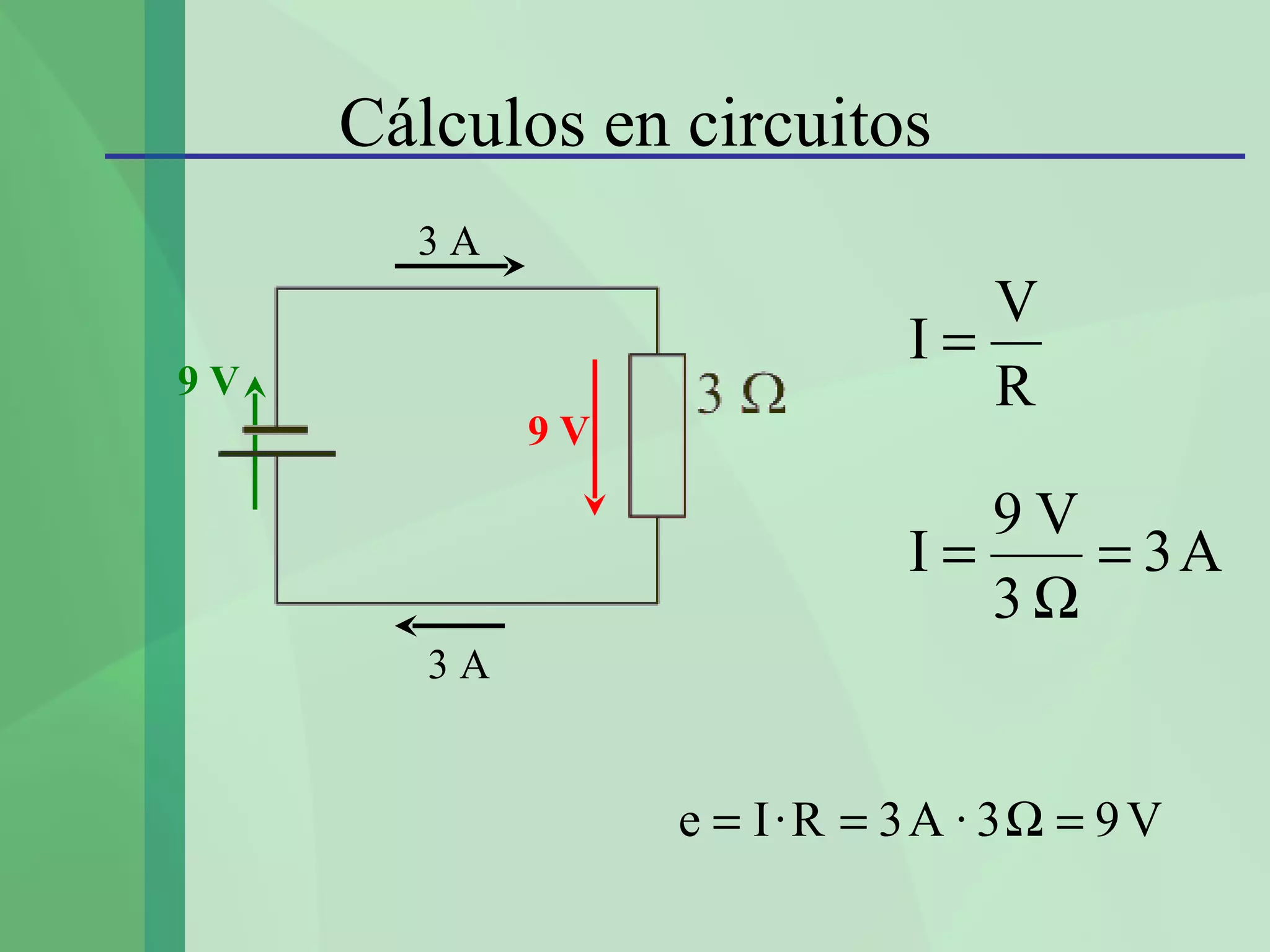

16. Cálculos en circuitos
3A
V
I=
9V R
9V
9V
I= = 3A
3Ω
3A
e = I·R = 3A · 3Ω = 9 V

17. Circuitos en serie
Varios elementos están en serie cuando la corriente que pasa por todos es la misma
IPILA = I1 = I2 = …
Conforme los electrones van atravesando resistencias, van perdiendo energía
V = e1 + e2 + …

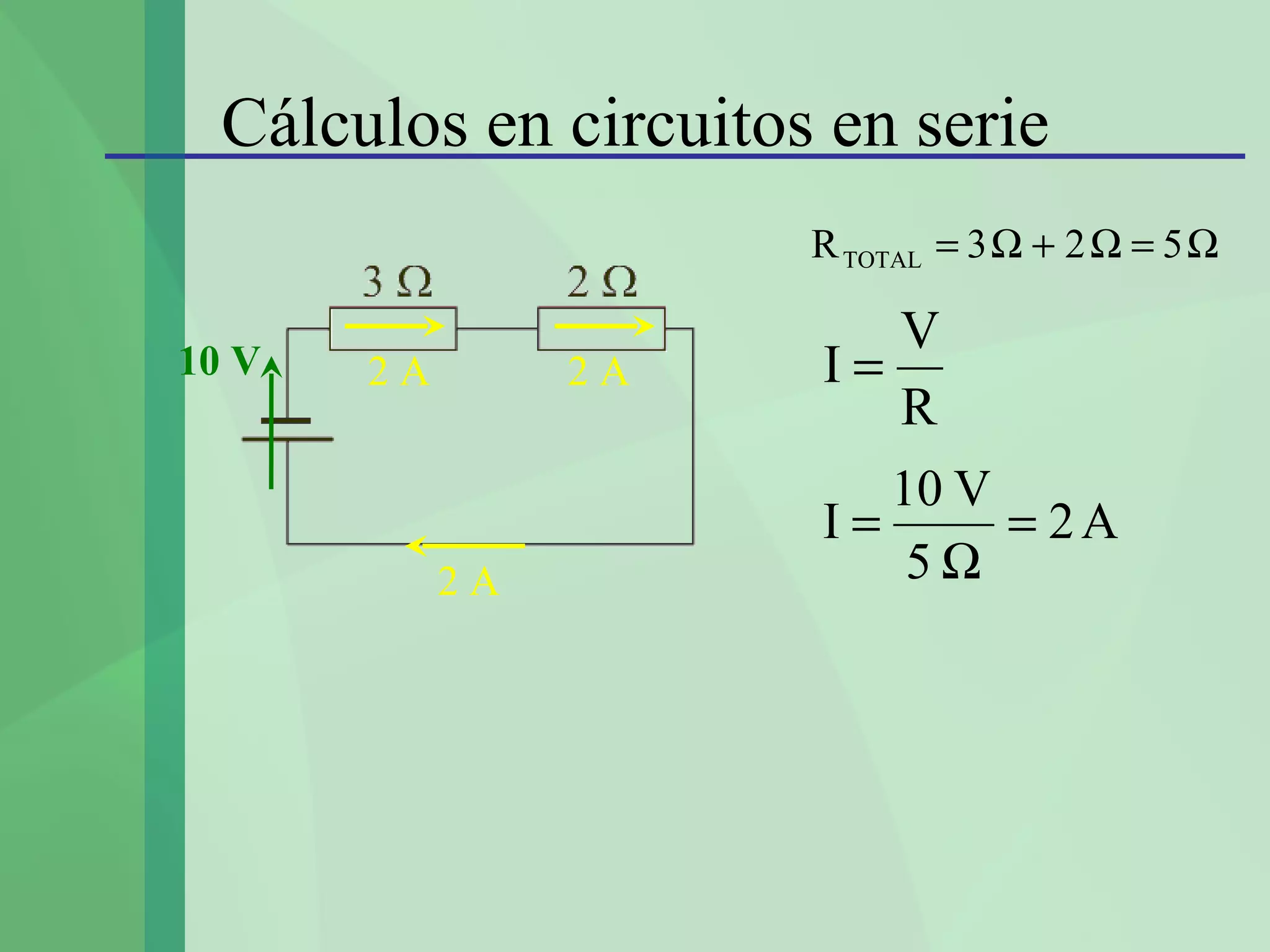

18. Cálculos en circuitos en serie
R TOTAL = 3 Ω + 2 Ω = 5 Ω
V
10 V 2A 2A I=
R
10 V
I= = 2A
2A 5Ω

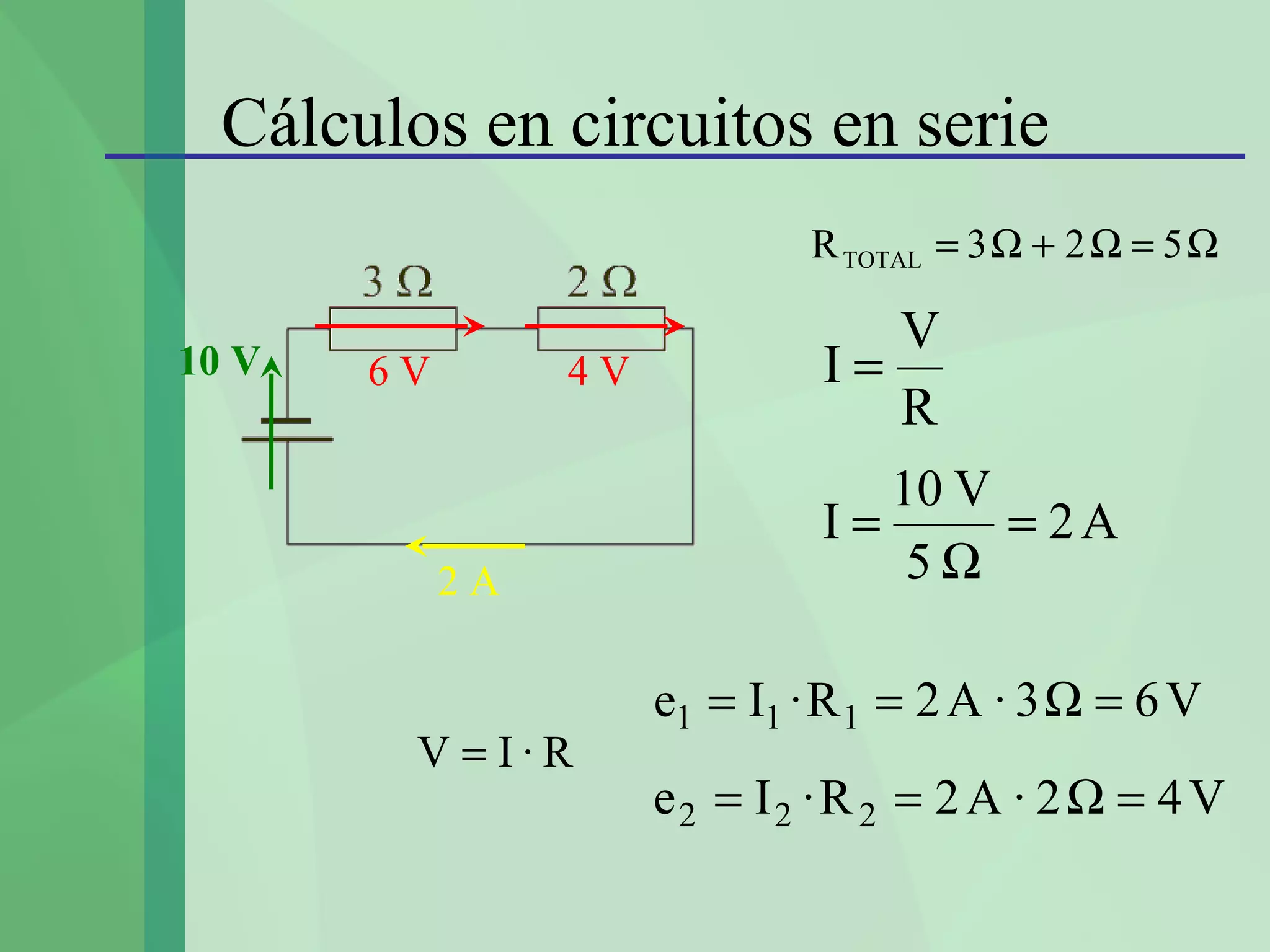

19. Cálculos en circuitos en serie
R TOTAL = 3 Ω + 2 Ω = 5 Ω
V
10 V 6V 4V I=
R
10 V
I= = 2A
2A 5Ω
e1 = I1 · R 1 = 2 A · 3 Ω = 6 V
V =I·R
e2 = I2 · R 2 = 2 A · 2 Ω = 4 V

20. Circuitos en paralelo
Varios elementos están en serie cuando están conectados al mismo voltaje
V = e1 = e2 = …
Los electrones se separan para pasar por cada resistencia
IPILA = I1 + I2 + …

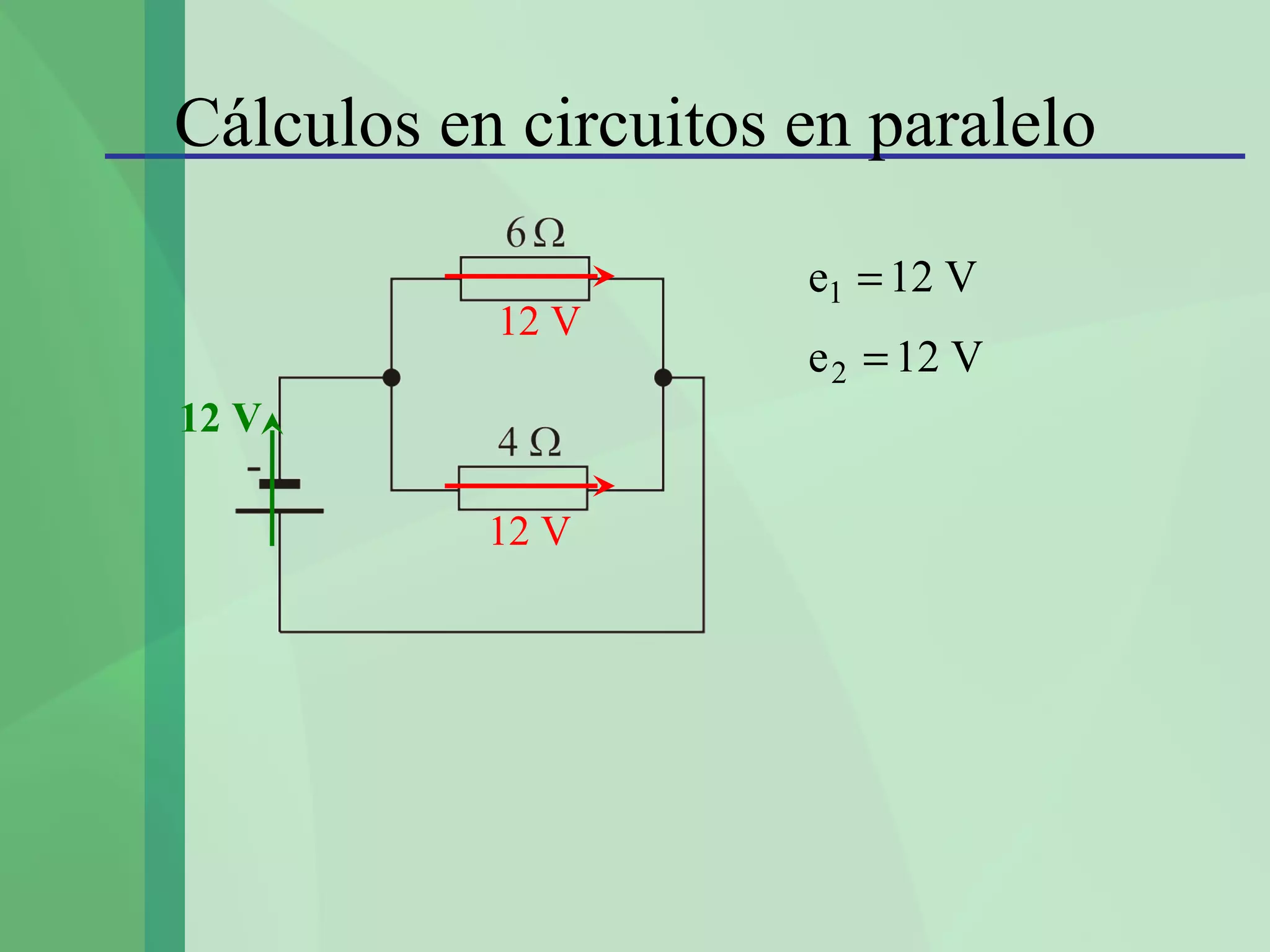

21. Cálculos en circuitos en paralelo
e1 = 12 V
12 V
e 2 = 12 V
12 V
12 V

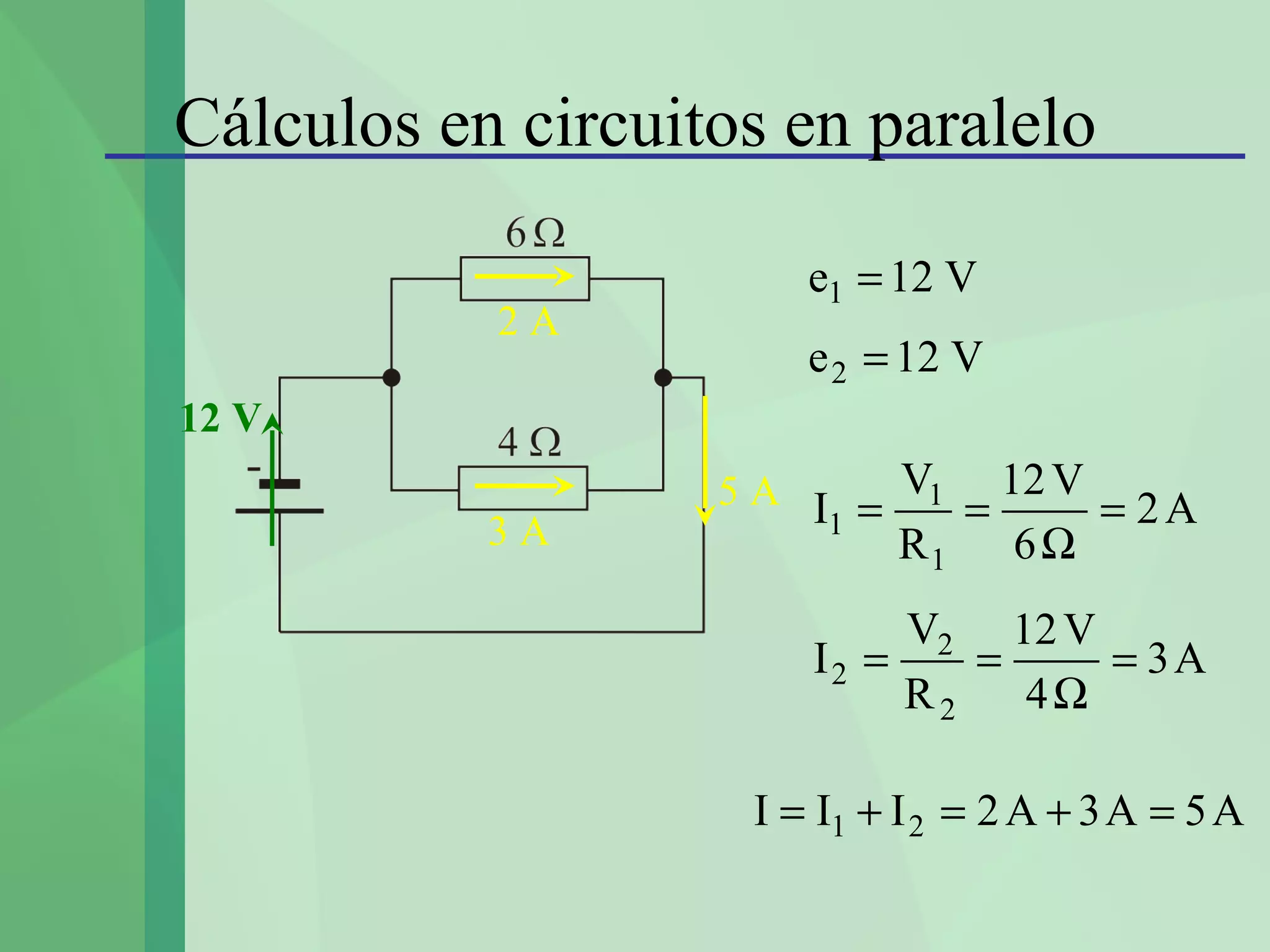

22. Cálculos en circuitos en paralelo
e1 = 12 V
2A
e 2 = 12 V
12 V
5 A I = V1 = 12 V = 2 A
3A 1
R1 6Ω
V2 12 V
I2 = = = 3A
R2 4Ω
I = I1 + I 2 = 2 A + 3 A = 5 A

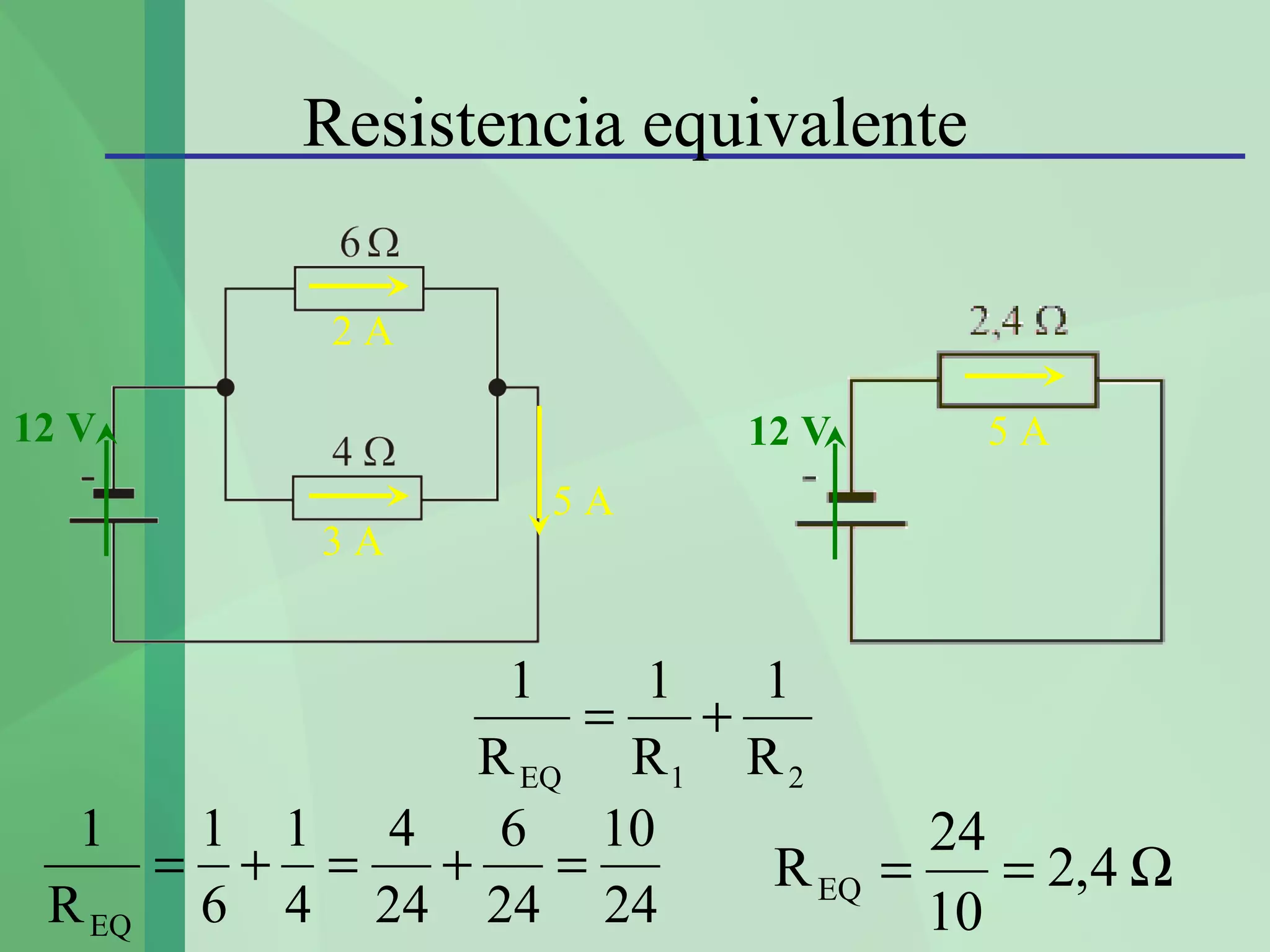

23. Resistencia equivalente
2A
12 V 12 V 5A
5A
3A
1 1 1
= +
R EQ R 1 R 2
1 1 1 4 6 10 24
= + = + = R EQ = = 2,4 Ω
R EQ 6 4 24 24 24 10

24. Circuitos mixtos
• Por los elementos en serie pasa la misma intensidad
• Los elementos en paralelo tienen la misma caída de tensión

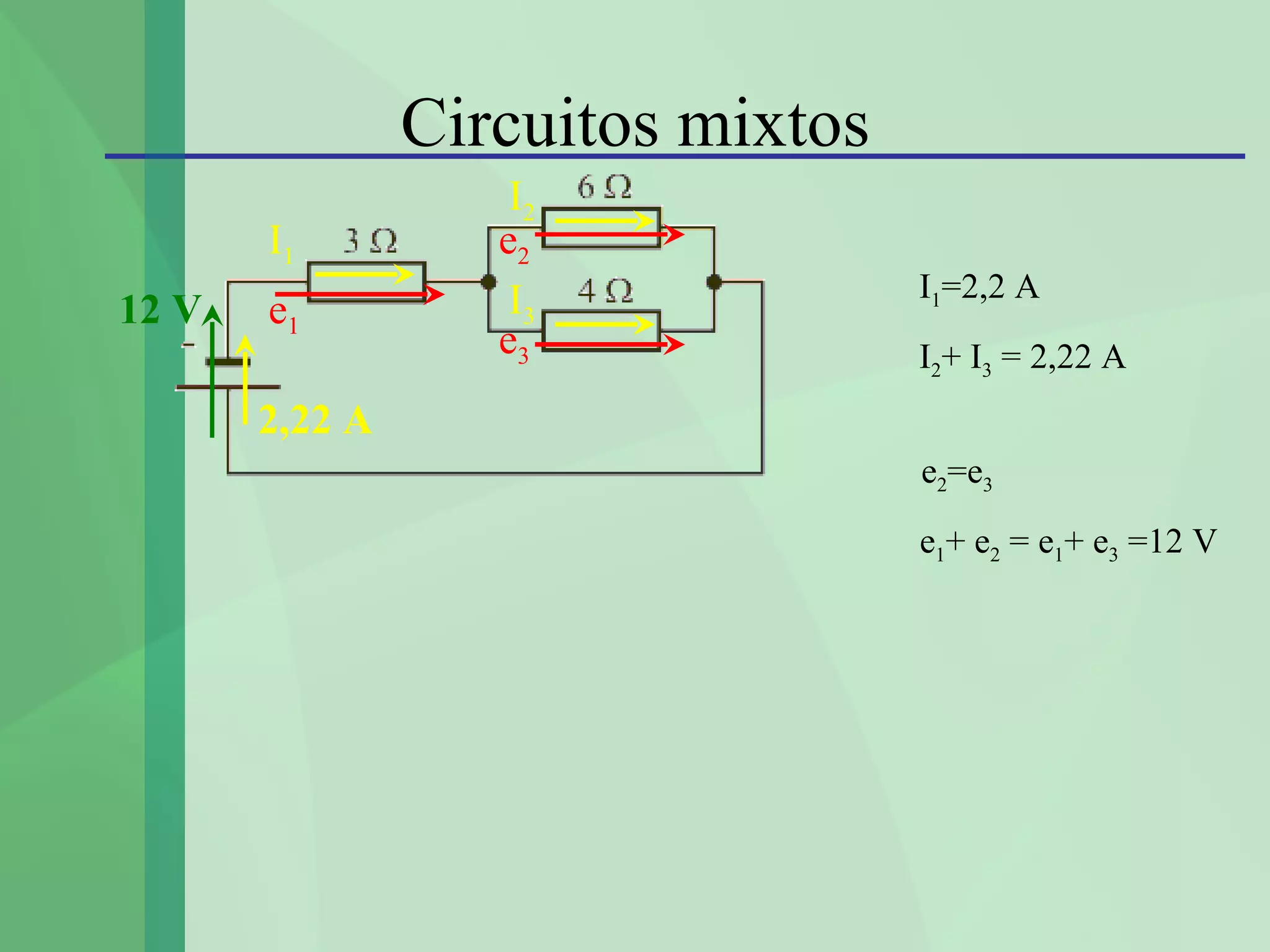

25. Circuitos mixtos
I2
I1 e2
I3 I1=2,2 A
12 V e1
e3 I2+ I3 = 2,22 A
2,22 A
e2=e3
e1+ e2 = e1+ e3 =12 V

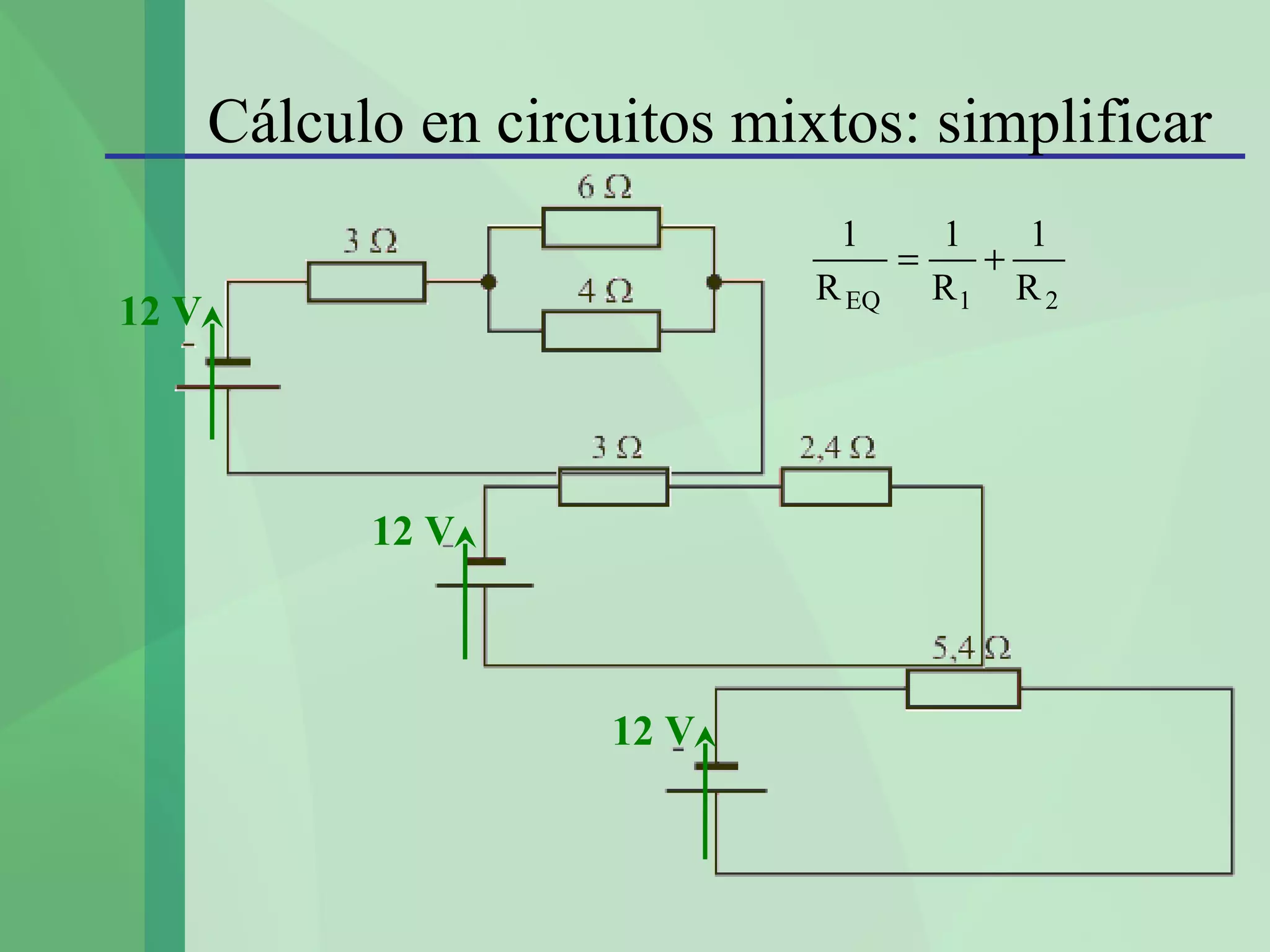

26. Cálculo en circuitos mixtos: simplificar
1 1 1
= +
R EQ R 1 R 2
12 V
12 V
12 V

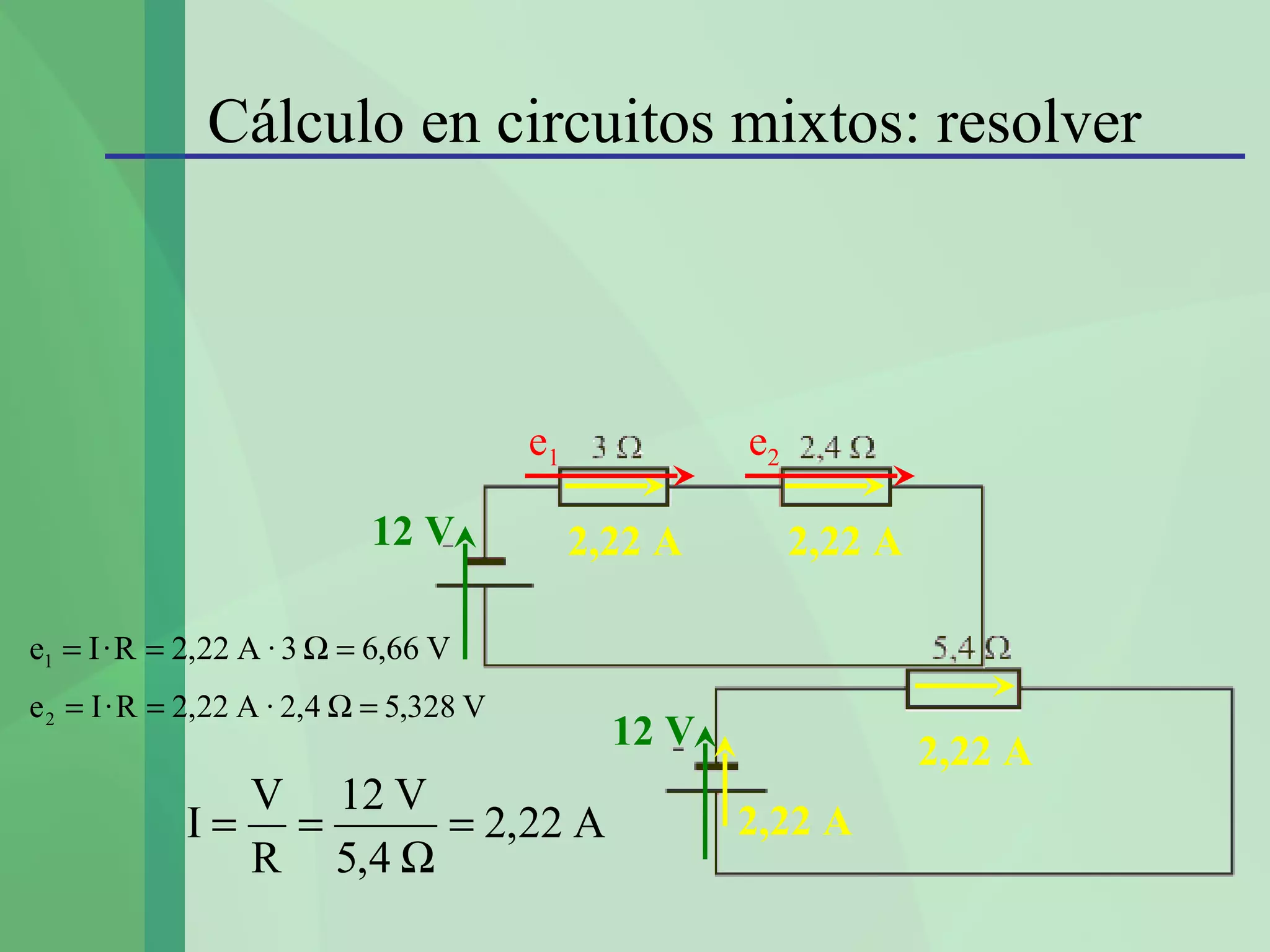

27. Cálculo en circuitos mixtos: resolver
e1 e2
12 V 2,22 A 2,22 A
e1 = I · R = 2,22 A · 3 Ω = 6,66 V
e 2 = I · R = 2,22 A · 2,4 Ω = 5,328 V
12 V 2,22 A
V 12 V
I= = = 2,22 A 2,22 A
R 5,4 Ω

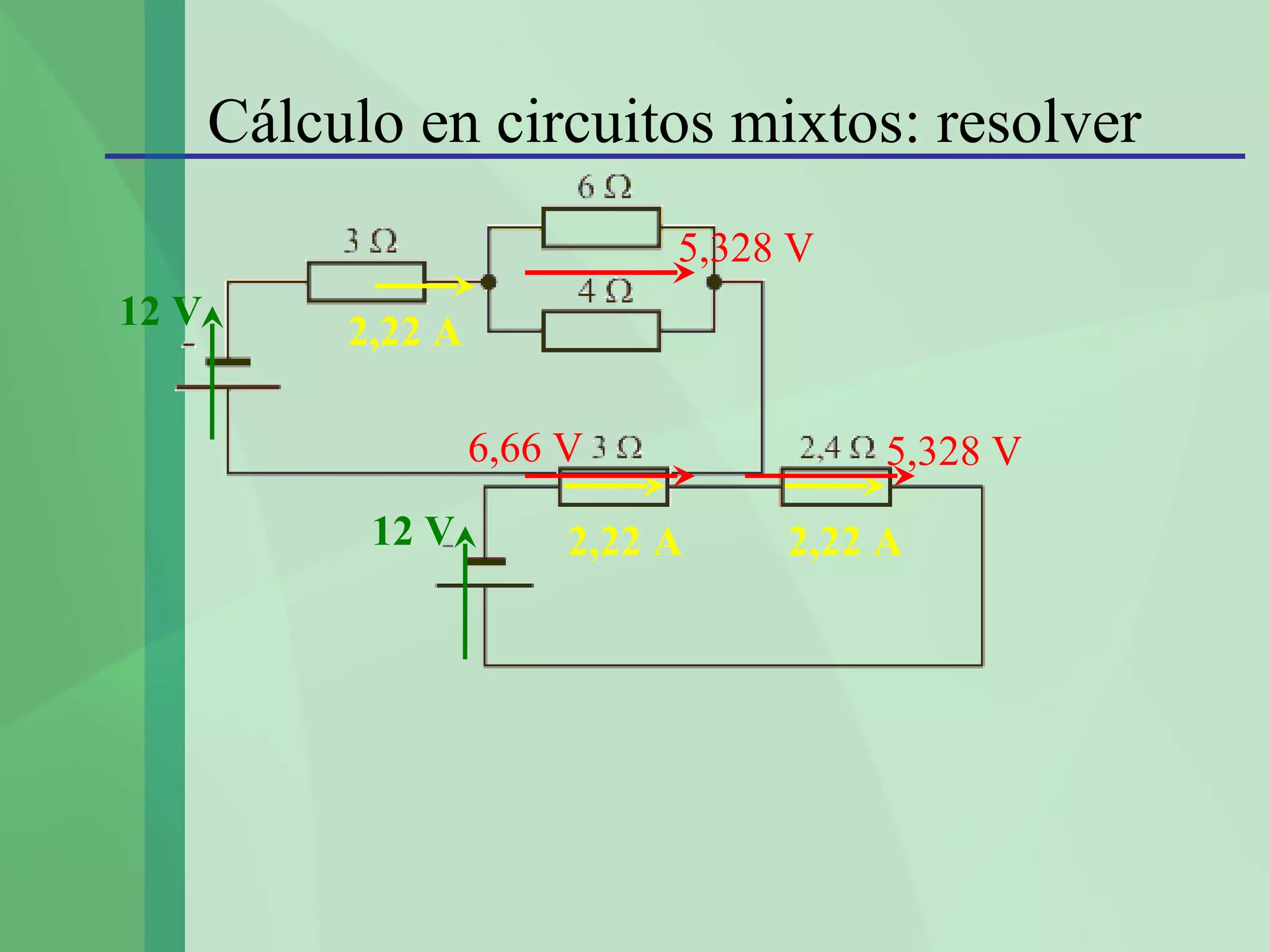

28. Cálculo en circuitos mixtos: resolver
5,328 V
12 V 2,22 A
6,66 V 5,328 V
12 V 2,22 A 2,22 A

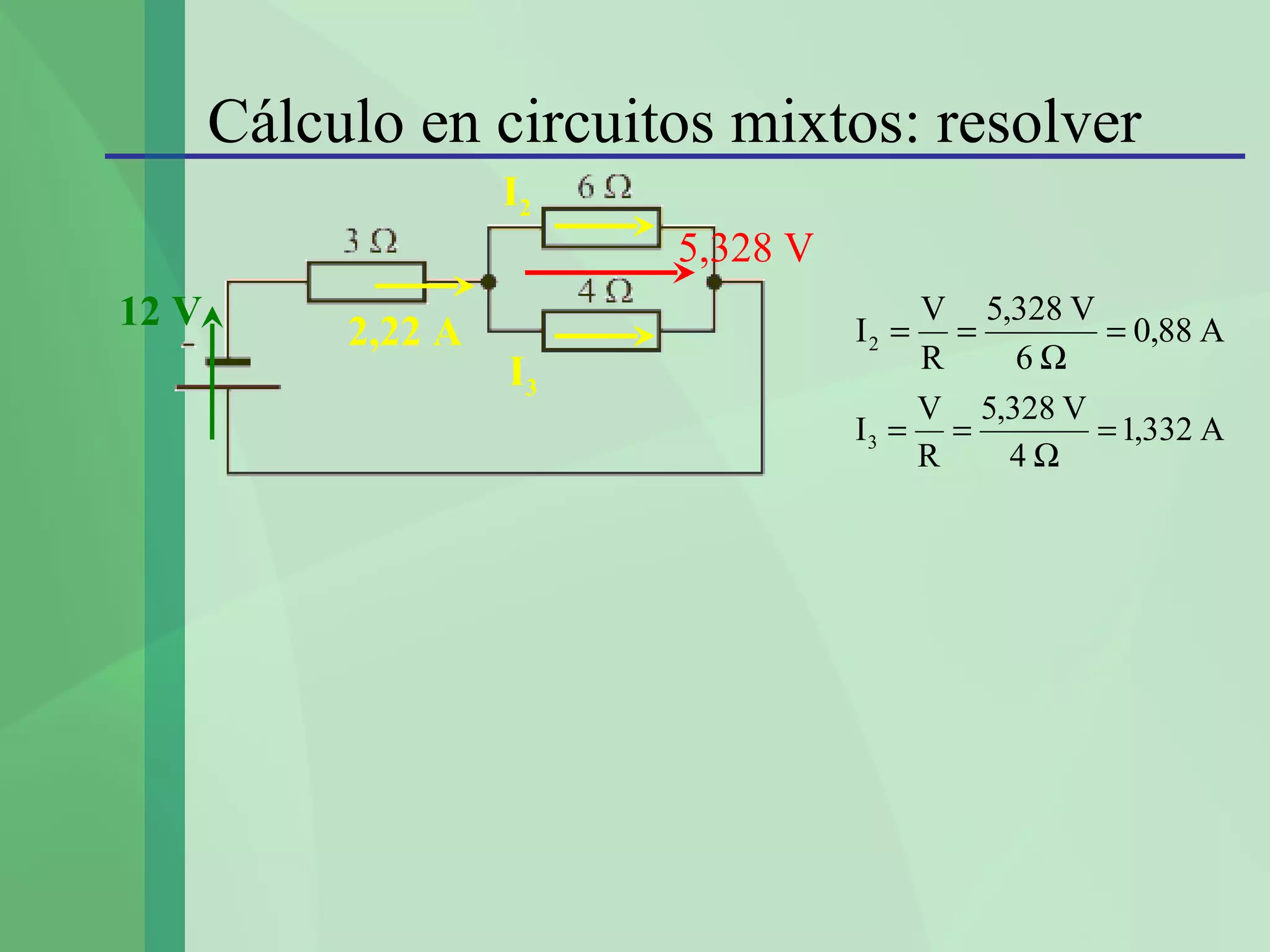

29. Cálculo en circuitos mixtos: resolver
I2
5,328 V
12 V 2,22 A I2 =
V 5,328 V
= = 0,88 A
I3 R 6Ω
V 5,328 V
I3 = = = 1,332 A
R 4Ω

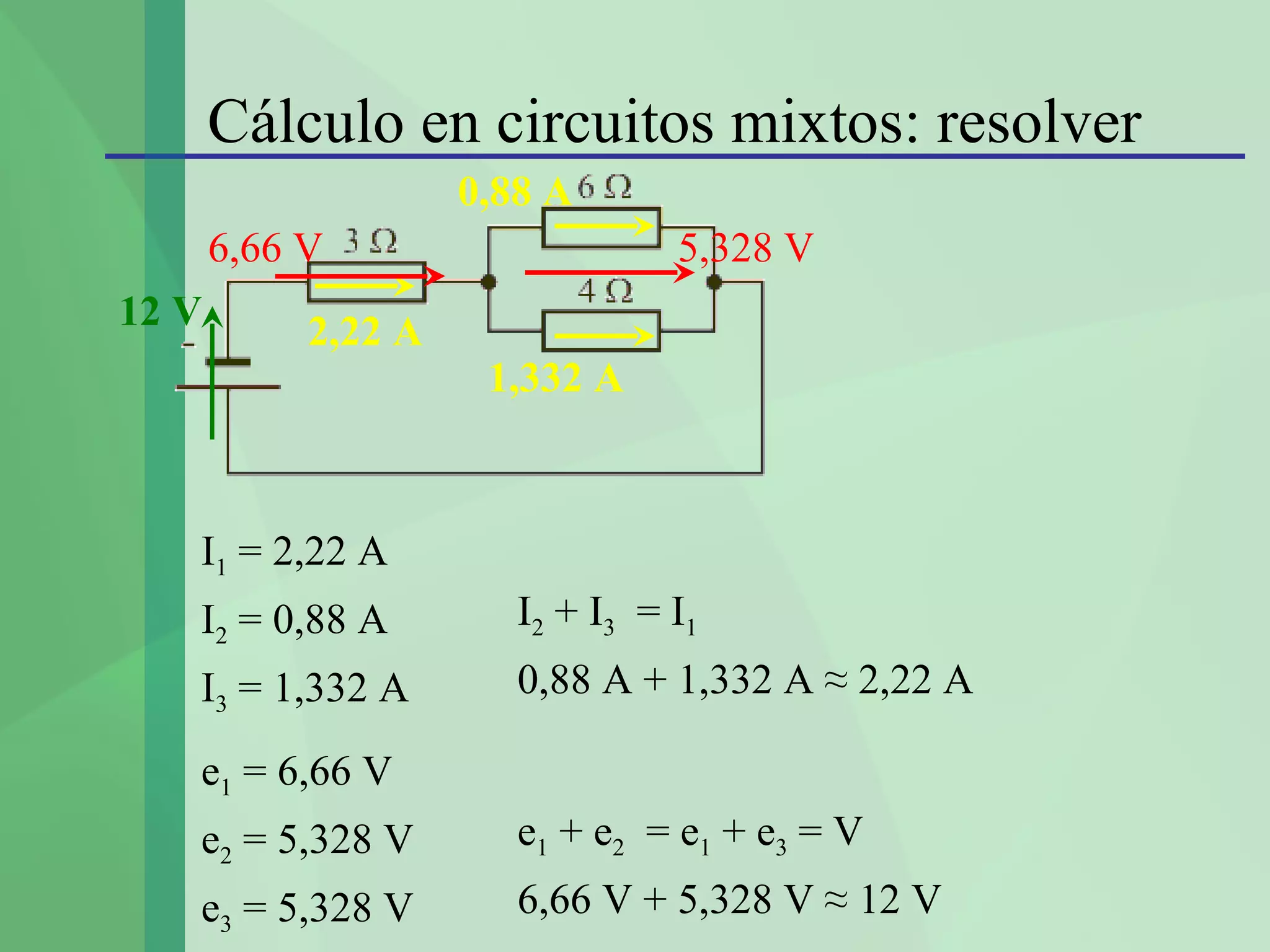

30. Cálculo en circuitos mixtos: resolver
0,88 A
6,66 V 5,328 V
12 V 2,22 A
1,332 A
I1 = 2,22 A
I2 = 0,88 A I2 + I3 = I1
I3 = 1,332 A 0,88 A + 1,332 A ≈ 2,22 A
e1 = 6,66 V
e2 = 5,328 V e1 + e2 = e1 + e3 = V
e3 = 5,328 V 6,66 V + 5,328 V ≈ 12 V

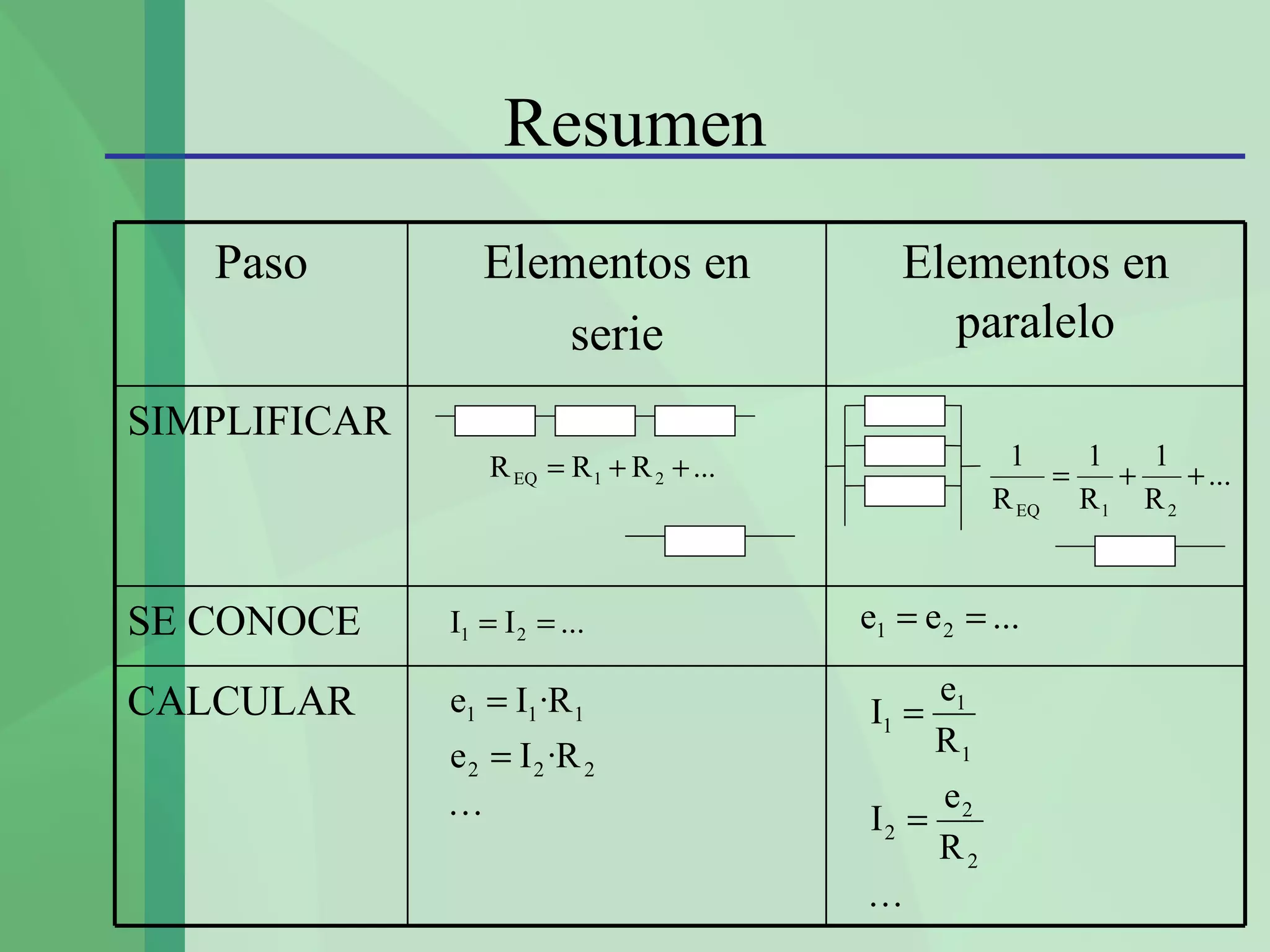

31. Resumen
Paso Elementos en Elementos en
serie paralelo
SIMPLIFICAR
R EQ = R 1 + R 2 + ... 1 1 1
= + + ...
R EQ R 1 R 2
SE CONOCE I1 = I 2 = ... e1 = e 2 = ...
CALCULAR e1 = I1 ·R 1 e1
I1 =
e 2 = I 2 ·R 2 R1
e2
 I2 =
R2


32. FIN
José Ramón López 2011
