Este documento describe una simulación para analizar voltajes en un circuito usando el método de superposición. Instruye realizar cálculos analíticos por superposición y compararlos con mediciones de un simulador de circuitos. El procedimiento incluye realizar cálculos separados, montar el circuito por partes, y luego completamente para verificar que las mediciones coincidan con los cálculos. La conclusión es que la simulación debe dar valores similares a los cálculos, y cualquier error requiere revisar los cálculos.

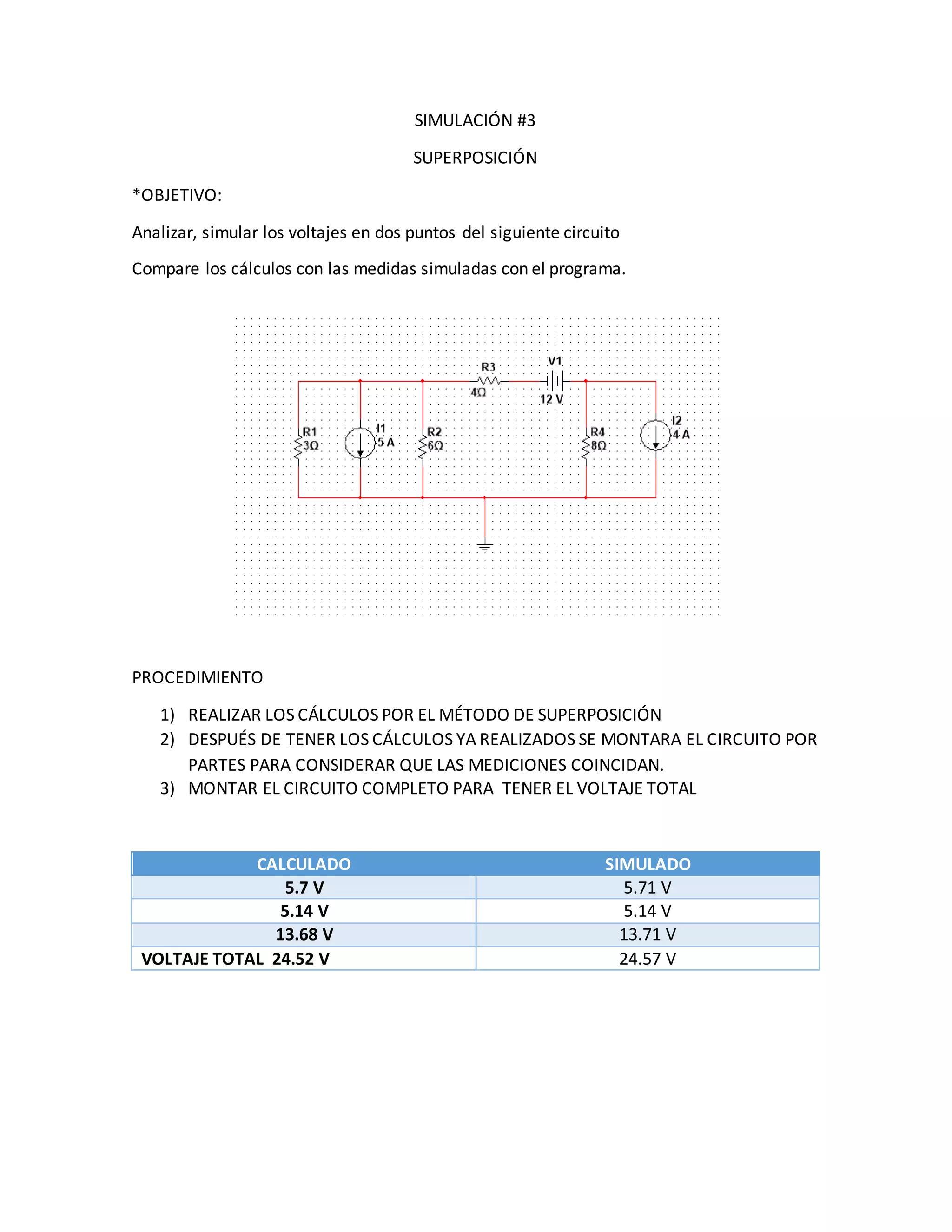

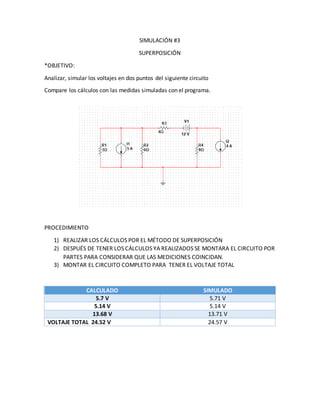

1. SIMULACIÓN #3
SUPERPOSICIÓN
*OBJETIVO:
Analizar, simular los voltajes en dos puntos del siguiente circuito
Compare los cálculos con las medidas simuladas con el programa.
PROCEDIMIENTO
1) REALIZAR LOS CÁLCULOS POR EL MÉTODO DE SUPERPOSICIÓN
2) DESPUÉS DE TENER LOS CÁLCULOS YA REALIZADOS SE MONTARA EL CIRCUITO POR
PARTES PARA CONSIDERAR QUE LAS MEDICIONES COINCIDAN.
3) MONTAR EL CIRCUITO COMPLETO PARA TENER EL VOLTAJE TOTAL
CALCULADO SIMULADO
5.7 V 5.71 V
5.14 V 5.14 V
13.68 V 13.71 V
VOLTAJE TOTAL 24.52 V 24.57 V

2. 


3. CONCLUSIONES
ANALIZAR Y REALIZAR CÁLCULOS CON EL MÉTODO DE SUPERPOSICIÓN EN ESTE CALCULO
LA SIMULACIÓN DA A ENTENDER QUE LOS VALORES TIENEN QUE SER SIMILARES Y SI HAY
UN ERROR SE VERIFICA LOS CÁLCULOS Y SE CORREGIRÁ EL VALOR.
