SIMULACION #3
OBJETIVO:
 Analizaruncircuitopor mediodel métodode superposiciónde Fuentes.
ANALISIS:

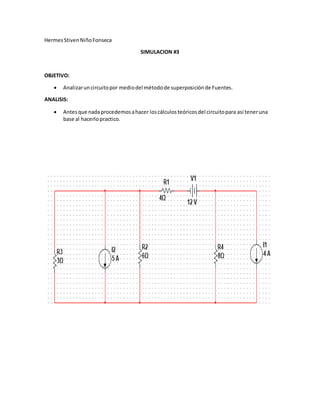

 Antesque nadaprocedemosahacer loscálculosteóricosdel circuitopara así teneruna
base al hacerlopractico.

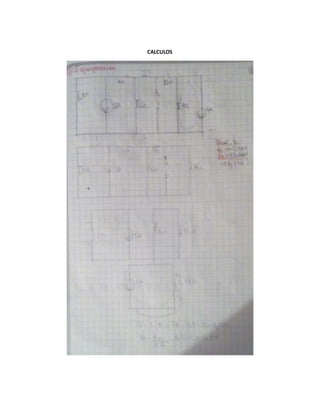

2. CALCULOS

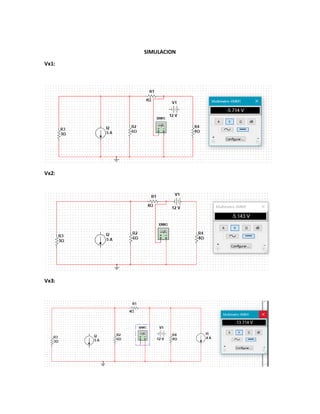

4. SIMULACION
Vx1:
Vx2:
Vx3:

5. Vtotal:

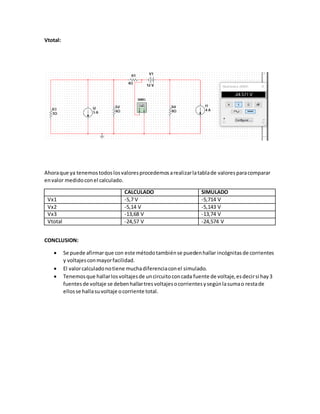

Ahoraque ya tenemostodoslosvaloresprocedemosarealizarlatablade valoresparacomparar
envalor medidoconel calculado.
CALCULADO SIMULADO
Vx1 -5,7 V -5,714 V
Vx2 -5,14 V -5,143 V
Vx3 -13,68 V -13,74 V
Vtotal -24,57 V -24,574 V
CONCLUSION:
 Se puede afirmarque con este métodotambiénse puedenhallar incógnitas de corrientes
y voltajesconmayorfacilidad.
 El valorcalculadonotiene muchadiferenciaconel simulado.
 Tenemosque hallarlosvoltajesde uncircuitoconcada fuente de voltaje,esdecirsi hay3
fuentesde voltaje se debenhallartresvoltajesocorrientesysegúnlasumao restade
ellosse hallasuvoltaje ocorriente total.
