El documento describe una simulación para determinar la máxima potencia que puede funcionar un circuito usando los teoremas de Thevenin y Norton. Se calculan los valores de resistencia equivalente de Thevenin (Rth) para diferentes resistencias de carga y se tabulan las corrientes, voltajes y potencias obtenidas. La potencia máxima ocurre con una resistencia de carga de 14,9kΩ. Se concluye que estos métodos permiten determinar fácilmente la potencia máxima de un circuito y que los teoremas de Thevenin y Norton

1. SIMULACION #4
Teorema de Thevenin y Norton
1. Análisisdel Circuito
Básicamente loque haremosseráresolverel circuitoparadescubrircuál esla máximapotencia
puede funcionaruncircuitocomoloharemosa continuación.
CALCULOS

2. Ahoraque ya hemos calculadoel circuitoloque haremosserásimularloparaverificarque sea
cierto.Esto se rectificacambiandoel valorde laresistenciade cargapara mirar encual cae la
mayor cantidadde potencia.

3. VOLTAJES
Rth: 1,49K
Rth: 7,45K
Rth: 11,92K

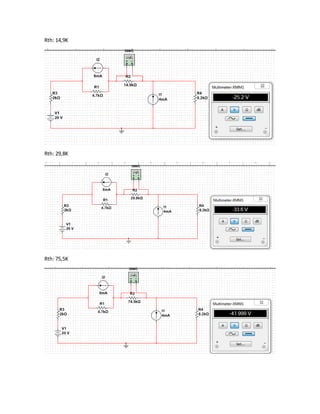

4. Rth: 14,9K
Rth: 29,8K
Rth: 75,5K

5. Rth: 149K
CORRIENTES
Rth:149K
Rth: 74,9K

6. Rth: 29,9K
Rth: 14,9K
Rth:11,92

7. Rth: 7,45K
Rth: 1,49K
TABLA DE VALORES OBTENIDOS
Rl(Ohmios)
IL VL
PLCalculado Medido Calculado Medido
1490 3,07mA 3,076mA 4,57 V 4,58V 14,02mW
7450 2,25mA 2,256mA 16,78 V 16,8V 37,75mW
11920 1,87mA 1,876mA 22,29V 22,2V 41,68mW
14900 1,69mA 1,696mA 25,181V 25,1V 42,55mW
29800 1,12mA 1,126mA 33,37V 33,3V 37,37mW
74800 0,56 mA 0,566mA 41,72V 41,99V 23,36mW
149000 0,30mA 0,309mA 44,7V 44,7V 13,41mW

8. CONCLUSIONES
 Podemosafirmarque eneste métodoesfácil hallarlacantidadmáximaque uncircuito
puede resistiresdecirque si se le colocauna menorpotenciavaa funcionarperonocon
la potenciamáxima.
 El métodode Theveninse entrelazaconel de Nortonycon cualquierase puede utilizar
para encontrarvalores.
