1. SIMULACION NUMERO 3
Kevin Felipe Florez Lara
Codigo:58070
Curso: 1AM
1) OBJETIVO
Analizar el circuito por el metodo de superposicion

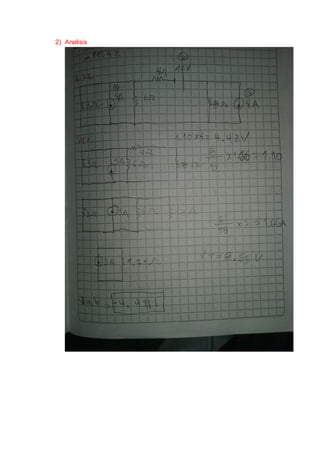

2. 2) Analisis

5. VOLTAJE TOTAL
FUENTE 1

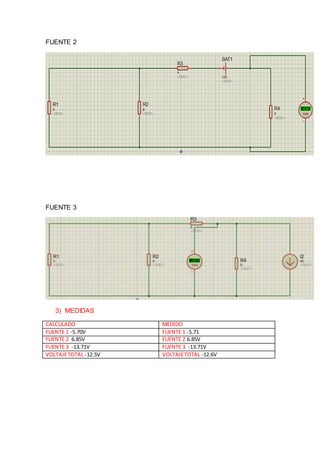

6. FUENTE 2
FUENTE 3
3) MEDIDAS
CALCULADO MEDIDO
FUENTE 1 -5.70V FUENTE 1 -5.71
FUENTE 2 6.85V FUENTE 2 6.85V
FUENTE 3 -13.71V FUENTE 3 -13.71V
VOLTAJETOTAL -12.5V VOLTAJETOTAL -12.6V

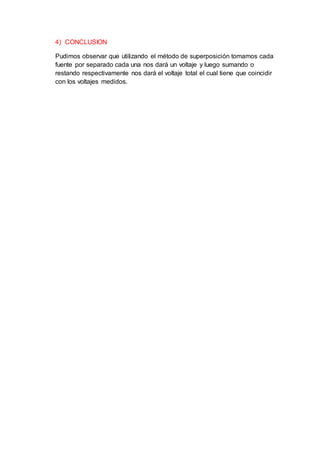

7. 4) CONCLUSION
Pudimos observar que utilizando el método de superposición tomamos cada
fuente por separado cada una nos dará un voltaje y luego sumando o
restando respectivamente nos dará el voltaje total el cual tiene que coincidir
con los voltajes medidos.
