Este documento describe un experimento sobre circuitos en paralelo. Los objetivos son calcular la resistencia total, demostrar que la corriente total es la suma de las corrientes parciales, y probar que el voltaje es el mismo a través de cada rama. Se miden las resistencias individuales, la resistencia total, las corrientes parciales y la corriente total, y los voltajes, encontrando que cumplen las leyes de circuitos en paralelo.

1. CIRCUITOS DE C.C. EN PARALELO
FISICA EXPERIMENTAL I
III
I. OBJETIVOS
S
Calcular la resistencia total de un circuito en paralelo
Demostrar que la intensidad de corriente es igual a la suma de las intensidades
parciales.
Probar que el voltaje es el mismo a través de todas las ramas del circuito.
II. MARCO TEORICO
Decimos que un conjunto de resistencias están acopladas en paralelo cuando está
colocada una al lado de la otra, de forma que la tensión que hay en sus extremos
sea la misma.
a) La intensidad equivalente es igual a la suma de las intensidades individuales.
b) La tensión es la misma para cada una de las resistencias y de la resistencia
equivalente.
Toribio Córdova / Job Abanto / Juan Aquino
1

2. CIRCUITOS DE C.C. EN PARALELO
Toribio Córdova / Job Abanto / Juan Aquino
FISICA EXPERIMENTAL III
2

3. CIRCUITOS DE C.C. EN PARALELO
FISICA EXPERIMENTAL I
III
III. MATERIALES
Fuente de C.C.
0 – 12v
1 multímetro
4 Resistencias de:
0.5KΩ, 1 KΩ, 1.5 KΩ, 2KΩ de
Ω,
0.5KΩ
Toribio Córdova / Job Abanto / Juan Aquino
3

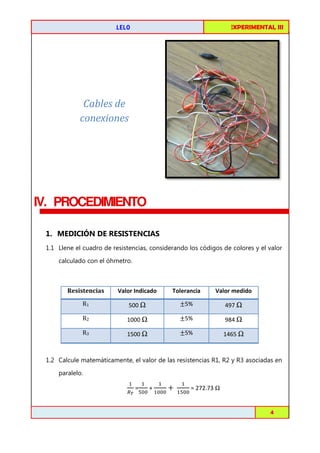

4. FISICA EXPERIMENTAL I
III
CIRCUITOS DE C.C. EN PARALELO
Cables de
conexiones
IV. PROCEDIMIENTO
1. MEDICIÓN DE RESISTENCIAS
1.1 Llene el cuadro de resistencias, considerando los códigos de colores y el valor
calculado con el óhmetro.
Resistencias
Valor Indicado
Tolerancia
Valor medido
R1
500 Ω
േ5%
497 Ω
R2
1000 Ω
േ5%
984 Ω
R3
1500 Ω
േ5%
1465 Ω
1.2 Calcule matemáticamente, el valor de las resistencias R1, R2 y R3 asociadas en
paralelo.
ଵ
=
ଵ
ோ೅ ହ଴଴
Toribio Córdova / Job Abanto / Juan Aquino
+
ଵ
ଵ଴଴଴
൅
ଵ
ଵହ଴଴
= 272.73 Ω
4

5. FISICA EXPERIMENTAL III
CIRCUITOS DE C.C. EN PARALELO
Req = 272.73 Ω
1.3 Arme el circuito de la fig. 2, y con el multímetro mida el valor de la resistencia
total.
RT = 270 Ω
1.4 ¿Coinciden los valores obtenidos en 1.2 y 1.3?
Los valores difieren en 2.73 Ω, es decir son bastante aproximados y se
observan que están dentro por n.
1.5 Calcule el valor de la resistencia total de R1, R2, R3 asociadas en paralelo.
ଵ
ோ೅
=
ଵ
ହ଴଴
+
ଵ
ଵ଴଴଴
൅
ଵ
ଵହ଴଴
= 272.73 Ω
Req = 272.73 Ω
1.6 ¿Cuál será la causa principal de cualquier variación entre las resistencias
calculadas y medidas?
Toribio Córdova / Job Abanto / Juan Aquino
5

6. FISICA EXPERIMENTAL III
CIRCUITOS DE C.C. EN PARALELO
La causa principal es el error de medición, es una particularidad esencial de la
Física en el uso de números y de ecuaciones entre esos números. Esto también
puede deberse a que idealmente los cables conductores no se oponen al paso de
la corriente eléctrica, mejor dicho que tienen resistencia cero, situación utópica.
2 MEDICIÓN DE INTENSIDADES
2.1 Usando la fuente de energía de C.C., el miliamperímetro y las resistencias R1, R2
y R3 arme el circuito de la fig. 3.
2.2 Mida la corriente IT en el circuito.
IT = 32.8 mA
2.3 Aplique la Ley de Ohm y calcule la resistencia total RT en el circuito.
R = V / I = 9 v / 32.8 mA
RT = 274.4 Ω
Toribio Córdova / Job Abanto / Juan Aquino
6

7. FISICA EXPERIMENTAL I
III
CIRCUITOS DE C.C. EN PARALELO
2.4 Mida la corriente IT en el circuito.
I= 32.8 mA
2.5 ¿Son aproximadamente iguales los tres valores de la resistencia total? Explique.
Si son aproximadamente iguales los tres valores de la resistencia total, ya que
está dentro del rango permitido por la tolerancia de las resistencias utilizadas en
la experiencia.
3. MEDICIÓN DE VOLTAJES
3.1 Mida la tensión de R1, R2, R3, en la fig. 4.
V1 =8.73 v
V2=8.73 v
V3=8.73 v
3.2 Con el voltímetro mida la tensión de la fuente de C.C.
Toribio Córdova / Job Abanto / Juan Aquino
7

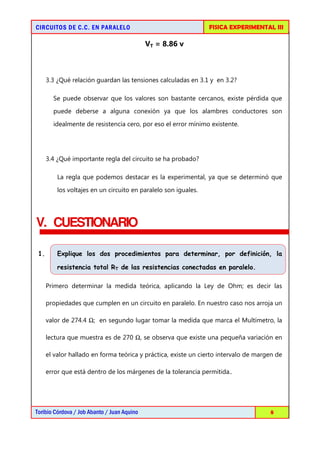

8. FISICA EXPERIMENTAL III
CIRCUITOS DE C.C. EN PARALELO
VT = 8.86 v
3.3 ¿Qué relación guardan las tensiones calculadas en 3.1 y en 3.2?
Se puede observar que los valores son bastante cercanos, existe pérdida que
puede deberse a alguna conexión ya que los alambres conductores son
idealmente de resistencia cero, por eso el error mínimo existente.
3.4 ¿Qué importante regla del circuito se ha probado?
La regla que podemos destacar es la experimental, ya que se determinó que
los voltajes en un circuito en paralelo son iguales.
V. CUESTIONARIO
1.
Explique los dos procedimientos para determinar, por definición, la
resistencia total RT de las resistencias conectadas en paralelo.
Primero determinar la medida teórica, aplicando la Ley de Ohm; es decir las
propiedades que cumplen en un circuito en paralelo. En nuestro caso nos arroja un
valor de 274.4 Ω; en segundo lugar tomar la medida que marca el Multímetro, la
lectura que muestra es de 270 Ω, se observa que existe una pequeña variación en
el valor hallado en forma teórica y práctica, existe un cierto intervalo de margen de
error que está dentro de los márgenes de la tolerancia permitida..
Toribio Córdova / Job Abanto / Juan Aquino
8
