1. UNIVERSIDAD FERMÍN TORO
VICE- RECTORADO ACADÉMICO
FACULTAD DE INGENIERÍA
Práctica No 4
Circuitos en Paralelo
Integrante:
Marihen Martínez
Prof.: Lisset Cordero
Lab. Física 2
SAIA C
Cabudare, Marzo 2015

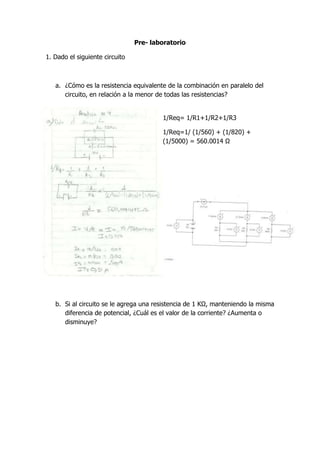

2. Pre- laboratorio
1. Dado el siguiente circuito
a. ¿Cómo es la resistencia equivalente de la combinación en paralelo del
circuito, en relación a la menor de todas las resistencias?
1/Req= 1/R1+1/R2+1/R3
1/Req=1/ (1/560) + (1/820) +
(1/5000) = 560.0014 Ω
b. Si al circuito se le agrega una resistencia de 1 KΩ, manteniendo la misma
diferencia de potencial, ¿Cuál es el valor de la corriente? ¿Aumenta o
disminuye?

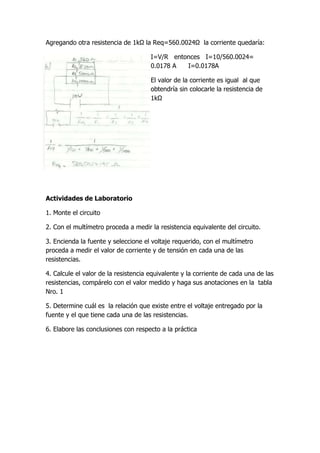

3. Agregando otra resistencia de 1kΩ la Req=560.0024Ω la corriente quedaría:
I=V/R entonces I=10/560.0024=
0.0178 A I=0.0178A
El valor de la corriente es igual al que
obtendría sin colocarle la resistencia de
1kΩ
Actividades de Laboratorio
1. Monte el circuito
2. Con el multímetro proceda a medir la resistencia equivalente del circuito.
3. Encienda la fuente y seleccione el voltaje requerido, con el multímetro
proceda a medir el valor de corriente y de tensión en cada una de las
resistencias.
4. Calcule el valor de la resistencia equivalente y la corriente de cada una de las
resistencias, compárelo con el valor medido y haga sus anotaciones en la tabla
Nro. 1
5. Determine cuál es la relación que existe entre el voltaje entregado por la
fuente y el que tiene cada una de las resistencias.
6. Elabore las conclusiones con respecto a la práctica

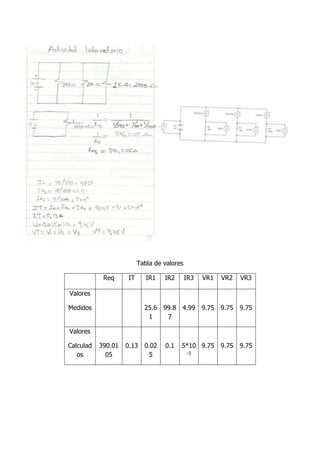

4. Tabla de valores
Req IT IR1 IR2 IR3 VR1 VR2 VR3
Valores
Medidos 25.6
1
99.8
7
4.99 9.75 9.75 9.75
Valores
Calculad
os
390.01
05
0.13 0.02
5
0.1 5*10
-3
9.75 9.75 9.75
