Objetivo:
Analizar la relación entre la resistencia entre la resistencia eléctrica y
la temperatura para dos elementos de circuito: PTC y NTC.
Materiales:
1 PTC
1NTC
1 Fuente de C.C.
1 Recipiente plástico
1 Recipiente cerámico
1 Voltímetro
1 Amperímetro
1 Termómetro
Conductores
Soportes
Marco teórico:
Resistencias dependientes (NTC y PTC)
NTC y PTC: Resistencias variables con la temperatura.
NTC: Aumenta la temperatura y disminuye la resistencia, termistor de
coeficiente negativo.
PTC: Cuando aumenta la temperatura también aumenta la resistencia,
termistor de coeficiente positivo.
Símbolos:
PTC:
NTC:
Extraído de: https://reielectro.wordpress.com/2012/10/23/resistencias-
dependientes-ntc-y-ptc/
Datos:
PTC
T (°C) I (mA) V (V) R (Kꭥ)
65 0.4 0.26 0.65
56 0.42 0.08 0.19047619
53 0.43 0.05 0.11627907
51 0.43 0.04 0.09302326
49 0.43 0.03 0.06976744
46 0.43 0.02 0.04651163
44 0.43 0.027 0.0627907
43 0.43 0.025 0.05813953
41 0.43 0.023 0.05348837
39 0.43 0.021 0.04883721
NTC
T (°C) I (mA) V (V) R (Kꭥ)
68 0.39 0.36 0.92307692
64 0.39 0.38 0.97435897
60 0.38 0.41 1.07894737
57 0.38 0.45 1.18421053
52 0.37 0.56 1.51351351
49 0.36 0.6 1.66666667
47 0.35 0.65 1.85714286
45 0.35 0.68 1.94285714
43 0.34 0.71 2.08823529
42 0.34 0.74 2.17647059

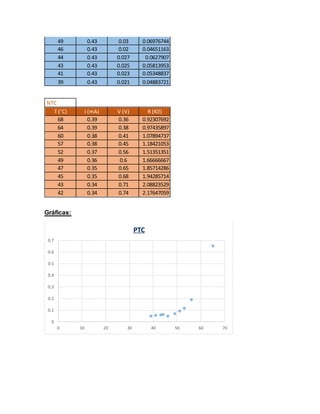

Gráficas:
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0 10 20 30 40 50 60 70
PTC
Conclusiones:
En la resistencia PTC se puede observar que al disminuir la temperatura
disminuye la resistencia, en cambio en la resistencia NTC mientras que la
temperatura disminuye, su resistencia aumenta.
0
0.5
1
1.5
2
2.5
0 10 20 30 40 50 60 70 80

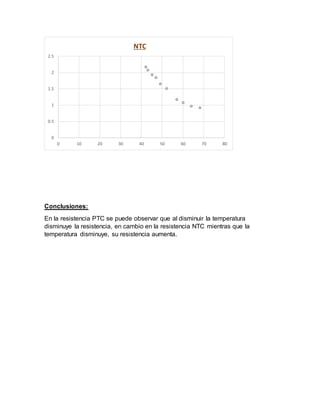

NTC
