1. Sistemas de Control
Elaborado por:
Oscar Reale
CI:24.691.562
República Bolivariana de Venezuela
Instituto Universitario Politécnico
“Santiago Mariño”
Extensión Maturín

2. ¿Qué es un sistema?
• Es un conjunto de elementos
integrados entre sí para cumplir
un fin determinado.
Entrada Sistema Entrada
Perturbación
externa
Variable de entrada
• Es una variable del sistema
tal que una modificación de
su magnitud o condición
puede alterar el estado del
sistema.
Variable de salida
• Es una variable del sistema
cuya magnitud o condición se
mide.
Perturbación
• Es una señal que tiende a
afectar el valor de la salida de
un sistema.

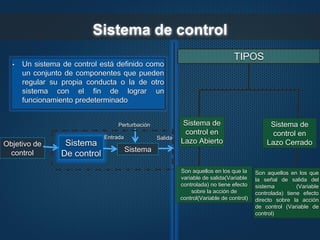

3. Sistema de control
• Un sistema de control está definido como
un conjunto de componentes que pueden
regular su propia conducta o la de otro
sistema con el fin de lograr un
funcionamiento predeterminado
Objetivo de
control
Sistema
De control
Sistema
Entrada
Perturbación
Salida
TIPOS
Sistema de
control en
Lazo Abierto
Sistema de
control en
Lazo Cerrado
Son aquellos en los que la
variable de salida(Variable
controlada) no tiene efecto
sobre la acción de
control(Variable de control)
Son aquellos en los que
la señal de salida del
sistema (Variable
controlada) tiene efecto
directo sobre la acción
de control (Variable de
control)

4. Elementos de un sistema de control
Regulador
Constituye el
elemento fundamental
en un sistema de control,
pues determina el
comportamiento del
bucle. La forma en que
el regulador genera la
señal de control se
denomina acción de
control.
Transductor
o captador
El transductor tiene la
misión de traducir o adaptar un
tipo de energía a otro mas
adecuado para el controlador.
El captador tiene la misión
de captar una determinada
información en el sistema, para
realimentarla.
Comparador o
detector de error
Proporciona la
diferencia entre la señal de
salida deseada y la obtenida
realmente.
Accionador o
actuador
Es el elemento final que
actúa sobre el proceso según
la señal de mando que reciba
del regulador
