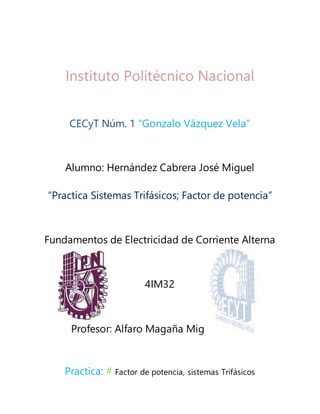

1. Instituto Politécnico Nacional
CECyT Núm. 1 “Gonzalo Vázquez Vela”
Alumno: Hernández Cabrera José Miguel
“Practica Sistemas Trifásicos; Factor de potencia”
Fundamentos de Electricidad de Corriente Alterna
4IM32
Profesor: Alfaro Magaña Miguel Ángel
Practica: # Factor de potencia, sistemas Trifásicos

2. Objetivo: Conectar los circuitos Delta y Estrella y conocer sus relaciones de
voltajes y corrientes.
Material:
 Máquina de apoyo de C.C y C.A
 Banco de Resistencias
 Voltímetros
 Watt Metros
 Amperímetros
 Conexiones

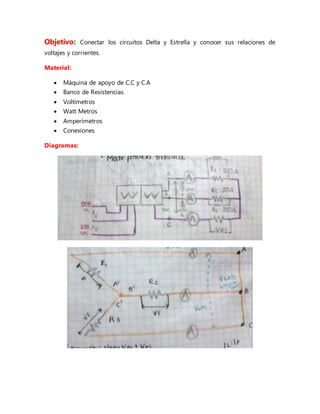

Diagramas:

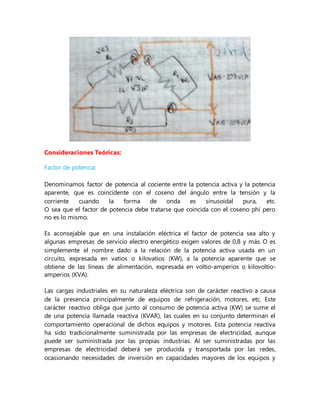

3. Consideraciones Teóricas:
Factor de potencia:
Denominamos factor de potencia al cociente entre la potencia activa y la potencia
aparente, que es coincidente con el coseno del ángulo entre la tensión y la
corriente cuando la forma de onda es sinusoidal pura, etc.
O sea que el factor de potencia debe tratarse que coincida con el coseno phi pero
no es lo mismo.
Es aconsejable que en una instalación eléctrica el factor de potencia sea alto y
algunas empresas de servicio electro energético exigen valores de 0,8 y más. O es
simplemente el nombre dado a la relación de la potencia activa usada en un
circuito, expresada en vatios o kilovatios (KW), a la potencia aparente que se
obtiene de las líneas de alimentación, expresada en voltio-amperios o kilovoltio-
amperios (KVA).
Las cargas industriales en su naturaleza eléctrica son de carácter reactivo a causa
de la presencia principalmente de equipos de refrigeración, motores, etc. Este
carácter reactivo obliga que junto al consumo de potencia activa (KW) se sume el
de una potencia llamada reactiva (KVAR), las cuales en su conjunto determinan el
comportamiento operacional de dichos equipos y motores. Esta potencia reactiva
ha sido tradicionalmente suministrada por las empresas de electricidad, aunque
puede ser suministrada por las propias industrias. Al ser suministradas por las
empresas de electricidad deberá ser producida y transportada por las redes,
ocasionando necesidades de inversión en capacidades mayores de los equipos y

4. redes de transmisión y distribución. Todas estas cargas industriales necesitan de
corrientes reactivas para su operación.

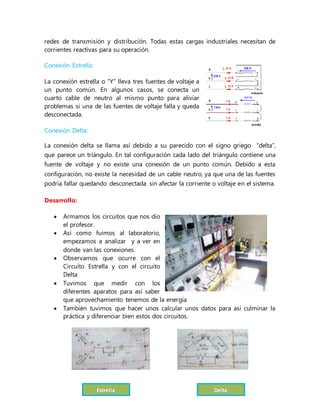

Conexión Estrella:
La conexión estrella o “Y” lleva tres fuentes de voltaje a
un punto común. En algunos casos, se conecta un
cuarto cable de neutro al mismo punto para aliviar
problemas si una de las fuentes de voltaje falla y queda
desconectada.
Conexión Delta:
La conexión delta se llama así debido a su parecido con el signo griego “delta”,
que parece un triángulo. En tal configuración cada lado del triángulo contiene una
fuente de voltaje y no existe una conexión de un punto común. Debido a esta
configuración, no existe la necesidad de un cable neutro, ya que una de las fuentes
podría fallar quedando desconectada sin afectar la corriente o voltaje en el sistema.
Desarrollo:
 Armamos los circuitos que nos dio
el profesor.
 Así como fuimos al laboratorio,
empezamos a analizar y a ver en
donde van las conexiones.
 Observamos que ocurre con el
Circuito Estrella y con el circuito
Delta
 Tuvimos que medir con los
diferentes aparatos para así saber
que aprovechamiento tenemos de la energía
 También tuvimos que hacer unos calcular unos datos para así culminar la
práctica y diferenciar bien estos dos circuitos.

5. Datos y resultados:
Estrella
Vab= 100 v
Vbc= 225 v
Vac= 115 v
Vlpro= (Vab+Vbc+Vac)/3=100 v+225 v+115 v
Vlpro=146.66 v
Vr1= 100 v
Vr2= 100 v
Vr3= 110 v
Vfpro= (Vr1+Vr2+Vr3)/3=100v+100v+110v
Vfpro=103.33 v
Vl/Vf=146.66/103.33v=1.41 v
Il1=0.36 amp
Il2=0.36 amp
Il3=0.36 amp
Itl= (Il1+Il2+Il3)/3=0.36 Amp

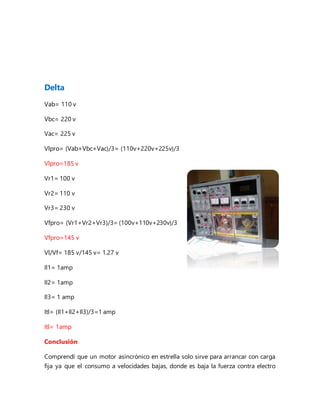

6. Delta
Vab= 110 v
Vbc= 220 v
Vac= 225 v
Vlpro= (Vab+Vbc+Vac)/3= (110v+220v+225v)/3
Vlpro=185 v
Vr1= 100 v
Vr2= 110 v
Vr3= 230 v
Vfpro= (Vr1+Vr2+Vr3)/3= (100v+110v+230v)/3
Vfpro=145 v
Vl/Vf= 185 v/145 v= 1.27 v
Il1= 1amp
Il2= 1amp
Il3= 1 amp
Itl= (Il1+Il2+Il3)/3=1 amp
Itl= 1amp
Conclusión
Comprendí que un motor asincrónico en estrella solo sirve para arrancar con carga
fija ya que el consumo a velocidades bajas, donde es baja la fuerza contra electro

7. motriz por lo que entiendo que consumiría una intensidad de corriente muy alta.
Una vez que el motor alcanzó las revoluciones de trabajo (máxima F.C.E.M), se pasa
a triángulo; es decir delta y la potencia se triplica, Entonces los resultados
calculados teóricamente no variaron mucho, de hecho unos si se aproximaron
demasiado.

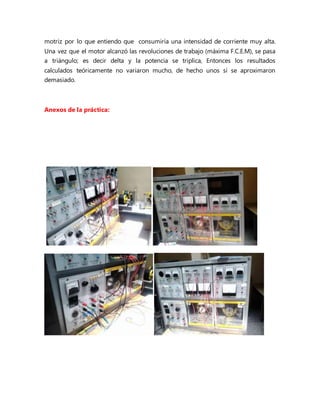

Anexos de la práctica:
