Este documento describe los conceptos básicos de los sistemas trifásicos. Explica que un sistema trifásico está formado por tres fases con igual frecuencia y longitud, con cada voltaje desfasado 120° respecto al siguiente. También describe las conexiones trifásicas en estrella y triángulo, y las magnitudes de fase y de línea. Finalmente, cubre la conversión entre conexiones estrella y triángulo mediante fórmulas matemáticas.

1. SISTEMA TRIFÁSICO

2. CONCEPTOS GENERALES DE
CONEXIONES TRIFASICOS

3. • Voltajes trifásicos balanceados
Para que los tres voltajes de un sistema trifásico estén balanceados deberán
tener amplitudes y frecuencias idénticas y estar fuera de fase entre sí
exactamente 120°.
• Circuito trifásico balanceado
Si las cargas se encuentran de manera que las corrientes producidas por los
voltajes balanceados del circuito también están balanceadas entonces todo el
circuito está balanceado.
• Voltajes de fase
Cada bobina del generador puede ser representada como una fuente de
voltaje senoidal.
Para identificar a cada voltaje se les da el nombre de voltaje de la fase a, de la
fase b y de la fase c.

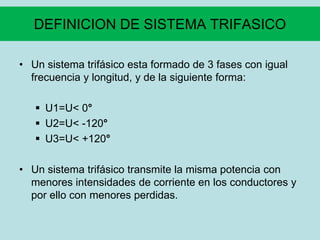

4. DEFINICION DE SISTEMA TRIFASICO
• Un sistema trifásico esta formado de 3 fases con igual
frecuencia y longitud, y de la siguiente forma:
 U1=U< 0°
 U2=U< -120°
 U3=U< +120°
• Un sistema trifásico transmite la misma potencia con
menores intensidades de corriente en los conductores y
por ello con menores perdidas.

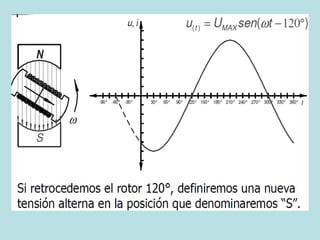

5. LA GENERACION DE LA CORREINTE CA

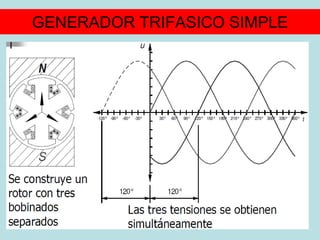

8. GENERADOR TRIFASICO SIMPLE

9. GENERADOR TRIFASICO ELEMENTAL

10. CONEXIONES TRIFASICOS
ESTRELLA Y TRIANGULO

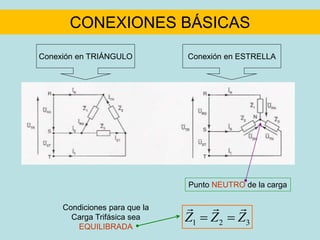

11. CONEXIONES BÁSICAS
Conexión en TRIÁNGULO Conexión en ESTRELLA
Punto NEUTRO de la carga
Condiciones para que la
Carga Trifásica sea
EQUILIBRADA
1 2 3
Z Z Z
 

12. MAGNITUDES DE FASE Y DE LÍNEA
• TENSIÓN SIMPLE O
DE FASE:
Es la diferencia de
potencial que existe en
cada una de las ramas
monofásicas de un
sistema trifásico.

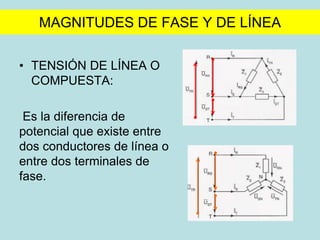

13. MAGNITUDES DE FASE Y DE LÍNEA
• TENSIÓN DE LÍNEA O
COMPUESTA:
Es la diferencia de
potencial que existe entre
dos conductores de línea o
entre dos terminales de
fase.

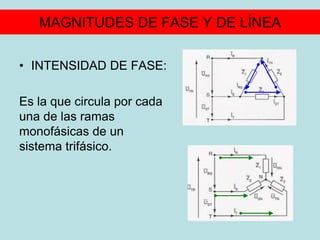

14. MAGNITUDES DE FASE Y DE LÍNEA
• INTENSIDAD DE FASE:
Es la que circula por cada
una de las ramas
monofásicas de un
sistema trifásico.

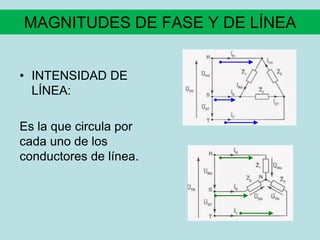

15. MAGNITUDES DE FASE Y DE LÍNEA
• INTENSIDAD DE
LÍNEA:
Es la que circula por
cada uno de los
conductores de línea.

16. MAGNITUDES DE FASE Y DE LÍNEA
• La tensión compuesta y
la tensión simple
coinciden en un sistema
conectado en triángulo.
• La corriente de fase y de
línea coinciden en un
sistema conectado en
estrella.

17. CIRCUITOS RESISTIVOS DE
CONEXIONES TRIFASICAS

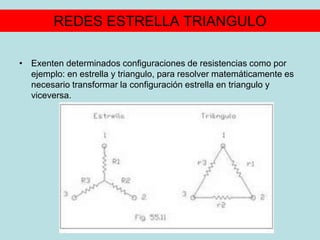

18. REDES ESTRELLA TRIANGULO
• Exenten determinados configuraciones de resistencias como por
ejemplo: en estrella y triangulo, para resolver matemáticamente es
necesario transformar la configuración estrella en triangulo y
viceversa.

19. CONVERSION DE ESTRELLA A TRIANGULO
• Formula para
conversión

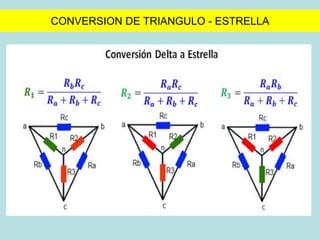

20. CONVERSION DE TRIANGULO - ESTRELLA
