El documento aborda los circuitos trifásicos balanceados, explicando su funcionamiento y principios esenciales en instalaciones eléctricas industriales. Se describen las tensiones trifásicas generadas por alternadores, así como las conexiones delta y estrella y su impacto en voltajes y corrientes en sistemas eléctricos. Además, se detallan las relaciones entre las magnitudes de línea y de fase en diferentes configuraciones de conexión.

1. ELECTROTÉCNICA

2. • Al final de la unidad, el estudiante comprende los
circuitos trifásicos balanceados.

3. Esta unidad es importante porque las instalaciones eléctricas en la
industrias y minería son trifásicas, por lo tanto debemos conocer su
funcionamiento y todos sus principios.

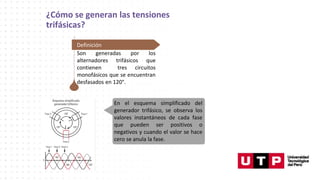

4. ¿Cómo se generan las tensiones
trifásicas?
Son generadas por los
alternadores trifásicos que
contienen tres circuitos
monofásicos que se encuentran
desfasados en 120°.
En el esquema simplificado del
generador trifásico, se observa los
valores instantáneos de cada fase
que pueden ser positivos o
negativos y cuando el valor se hace
cero se anula la fase.
Definición

5. ¿Cuáles son las ventajas de generar
tensiones trifásicas?
Ahorro en el costo de
materiales en líneas de
transmisión y
distribución
Generación de campos
giratorios
Potencia instantánea
constante

6. ¿Cómo se expresan las tensiones
instantáneas trifásicas?

7. ¿Cuál es el diagrama vectorial de las
tensiones trifásicas?

8. ¿Qué es fase en un generador trifásico?
Es cada uno de los
circuitos monofásicos del
generador trifásico.
Definición

9. ¿Qué es secuencia de fase de un
generador?
Es el orden en que las
tensiones o corrientes de
fase adquieren sus valores
máximos.
Así la secuencia ABC significa
que la tensión Va presenta su
máximo antes que la tensión
Vb y a su vez esta lo hace
antes que la tensión Vc.
Definición

10. Conexiones delta y estrella
• Conexión delta
• Diagrama de conexión delta
• Conexión estrella
• Diagrama de conexión estrella

11. Conexión delta
Es un arreglo de la conexión
de las fases del generador de
corriente alterna.
Se une el final de cada fase
con el principio de la
siguiente, en este tipo de
conexión no existe un punto
común para las tres bobinas;
por lo tanto, la conexión en
triángulo no tiene neutro.
Definición

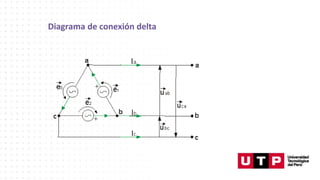

12. Diagrama de conexión delta

13. Conexión estrella
Es otro arreglo de conexión de
las fases del generador de
corriente alterna.
Se unen el final de cada uno
de las fases en un solo
punto de conexión llamado
neutro. El otro extremo de
la fase queda libre para ser
conectado a la carga.
Definición

14. Diagrama de conexión estrella

15. Análisis de los voltajes y
corrientes de un sistema
eléctrico balanceado
• Sistema eléctrico balanceado
• Voltaje de línea
• Voltaje de fase
• Corriente de línea
• Corriente de fase
• Relación entre las magnitudes de línea y de fase
en sistemas equilibrados de una conexión estrella.
• Relación entre las magnitudes de línea y de fase
en sistemas equilibrados de una conexión delta.
• Conversión estrella - triangulo

16. Sistema eléctrico balanceado
El sistema trifásico
es la combinación
de la fuente 3Ǿ y la
carga 3Ǿ.
Cuando se cumple que las
tensiones y corrientes de
línea y de fase son iguales
en módulo y desfasados
120º entre sí.
Las cargas
conectadas al
generador son
iguales.
Se considera un sistema eléctrico balanceado cuando:

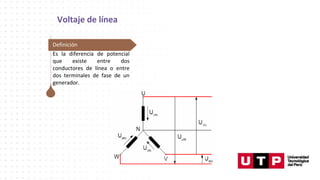

17. Voltaje de línea
Es la diferencia de potencial
que existe entre dos
conductores de línea o entre
dos terminales de fase de un
generador.
Definición

18. Voltaje de fase
Es la diferencia de potencial
que existe en cada una de las
fases monofásicas de un
generador trifásico.
Definición

19. Corriente de línea
Es la corriente que sale de
cada borne del generador.
Definición

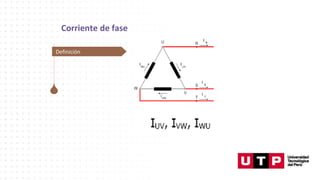

20. Corriente de fase
Definición

21. Relación entre las magnitudes de línea y
de fase en sistemas equilibrados de una
conexión estrella.
La tensión de línea en una conexión estrella es igual al producto
de la raíz cuadrada de tres por el voltaje de fase.

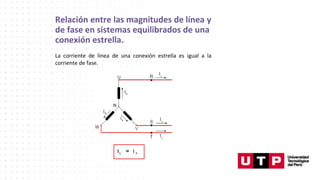

22. Relación entre las magnitudes de línea y
de fase en sistemas equilibrados de una
conexión estrella.
La corriente de línea de una conexión estrella es igual a la
corriente de fase.

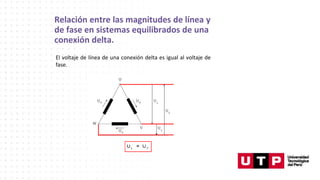

23. Relación entre las magnitudes de línea y
de fase en sistemas equilibrados de una
conexión delta.
El voltaje de línea de una conexión delta es igual al voltaje de
fase.

24. Relación entre las magnitudes de línea y
de fase en sistemas equilibrados de una
conexión delta.
Corriente de línea es igual al producto de la raíz cuadrada de
tres por la corriente de fase.
