1. INTEGRANTES:
 Neyra Ramos, Florencio Isaías
CURSO: DATAMINE, MINESIGHT, VULCAN
DOCENTE: ING. Juan Carlos Martell Ortiz.
TEMA: Datamine Estudio 3 (software)

2. INICIOS DE DATAMINE:
Software Minero DATAMINE es
producido por Mineral Industries
/Computing Limited, una compañia
fundada en 1981 dedicada a la provisión
de Software Especializado Servicios para
la Industria Minera a través del mundo.

3. ¿QUE ES?
Es el líder mundial en Software
Integrado para la industria de
los recursos naturales, se usa
para la captura de análisis de la
información, exploración,
geología, geoquímica, mecánica
de rocas, Topografía,
modelamiento geológico, diseño
de mina a cielo Abierto,
Subterráneas, planeamiento
minero y áreas relacionadas a
los estudios ambientales.

4. TIENE SOLUCIONES COMO:
 Exploración.
 Recursos y reservas.
 Planificación subterránea.
 Planificación de mina a tajo abierto.

5. EXPLORACION:
• Exploración De GIS
• Modelamiento.
Ofrece un paquete ideal
de herramientas para
compilar, visualizar,
analizar y mapear datos
geologicos en 2D y 3D
Incluye edición de puntos y strings,
diagramas funcionales, funcionalidad
esencial de modelado y estimación de
bloques, como así también la
capacidad para vincular de forma
dinámica las bases de datos de
perforaciones existentes con la
solución GIS de Datamine

6. RECURSOS Y RESERVAS:
• Modelización Avanzada De
Yacimientos Estratigráficos
Cree modelos de bloques de estratos
de alta calidad, verdaderos modelos
de prismas en 3D para la visualización,
clasificación y evaluación de mineral
de hierro, bauxita y otros yacimientos
estratificados
• Minimiza La Pérdida Y La Dilución
Del Mineral
Su sistema de control de ley le da la
última oportunidad de decidir qué
sucederá con el material que se está
cargando y, por lo tanto, debe utilizar
técnicas sofisticadas para obtener el
mejor resultado

7. PLANIFICACION SUBTERRANEA:
• Diseño estratégico y detallado
La preparación de los datos está
automatizada por completo para
lograr un sistema extremadamente
eficiente y robusto para brindar los
datos de diseño subterráneo a su
entorno de programación
• Planificación de la produccion
EPS es el potente paquete de minería
de Datamine con un programador
completo de diagramas de Gantt
creado especialmente con la
funcionalidad específica de la
industria que no ofrecen los
programadores estándares
• Perforación Y Voladura
Puede optimizar el diseño de mallas
para alcanzar el resultado de
fragmentación deseado y reducir los
costos. Otras características clave que
lo convierten en el software de diseño
de voladura subterránea más
moderno
• Diseño de la ventilación.
Es un software de modelamiento y
simulación de ventilación de minas
que le ayuda a diseñar, mejorar y
optimizar visualmente los sistemas de
ventilación de minas subterráneas

8. PLANIFICACION DE MINA A TAJO
ABIERTO:
• Diseño y planificación de
minerales.
Equipado con funcionalidades para la
generación automática de reservas,
diseño y planificación de minas,
Studio OP agiliza la generación y
comparación entre alternativas de
planes de minado.
• Análisis detallado de la
excavacion.
Este modelado detallado puede
reducir en gran medida el riesgo
de que las tasas de explotación
minera se calculen de manera
deficiente o de que se emitan
planes de excavación con
secuencias de extracción poco
prácticas, lo que significa que la
productividad y los resultados se
optimizan
• Perforación y voladura.
Diseñe e implemente de manera
efectiva sus planes de voladura
para alcanzar resultados
sistemáticos de alta calidad todas
las veces
• Topografía.
simplifica y agiliza el
procesamiento de las tareas
cotidianas de estudios
topográficos en las operaciones de
extracción de cualquier tipo de
materia prima.

9. APLICACIONES:
Núcleo Central (Core)
Exploración.
Modelamiento Geológico.
Mecánica de rocas.
Planeamiento de mina a cielo abierto.
Planeamiento de mina subterránea.
Producción mina
Rehabilitación de la mina.

10. DEFINICIONES BÁSICAS:
Nos muestra las coordenadas de nuestros taladros.
 X (Este)
 Y (Norte)
 Z (Elevación)
 LENGTH (Profundidad de nuestro taladro)
COLLAR

11. COLLAR
Este
Norte Elevación
identificador
del sondaje.
Profundidad final
VB2675:Taladro mas profundo

12. En este archivo se almacena las leyes del
mineral, obtenidos de nuestros sondajes.
HOLEID: Identificador de cada registro
FROM: Inicio de la muestra.
TO: Fin de la muestra.
 LENGTH.: Longitud de la muestra.
Au: Ley del Oro
ASSAYS

13. ASSAYS
Inicio de la
muestra. Fin de la muestra. Ley del Oro
Identificador de
cada registro
VB4291:Taladro con mas alta ley de AU

14.  Son los que te va a indicar los
puntos de inicio y el ángulo de
inclinación presente en cada
taladro (Buzamiento)
SURVEY

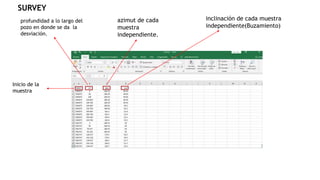

15. SURVEY
profundidad a lo largo del
pozo en donde se da la
desviación.
Inicio de la
muestra
azimut de cada
muestra
independiente.
inclinación de cada muestra
independiente(Buzamiento)

16. LITHO:
Distancia a lo largo del pozo del
inicio de cada muestra
Identificador
del sondaje
Distancia a lo largo del pozo del final de cada
muestra.
Tipo y de roca: 1 Y 2
Nos permite guardar la
información de nuestro tipo de
roca.

17. DISEÑO DE UN MODELO GEOLÓGICO EN DATAMINE – PARTE 1

19. IMPORTAR DATOS:

24. IMPORTAR LA TOPOGRAFÍA

26. VALIDAR DATOS:

29. VERIFICAR LA VALIDACIÓN:

30. CONFIGURAR LOS TALADROS:

35. PROCESO ESTADÍSTICO:

41. COMPOSITACIÓN:

44. INTERPOLACIÓN DE METALES:

45. NOMBRE DE LOS TALADROS Y DAR COLOR SI ES NECESARIO

47. NUEVA LEYENDA PARA LOS DOS TIPOS DE ROCAS

48. LUGAR DE ALMACENAMIENTO

49. UNICAS 2 TIPOS
DE ROCAS

50. COLOR DE LAS ROCAS

51. CAMBIAR DE COLOR EL DE ROCA O LA LITHOLOGY

52. INICIAR NUEVA LEYENDA

53. VISTA

57. SECIONES
 MEDIR LA LONGUITUD DE UN TALADRO A OTRO EN
SENTIDO GORIZONTAL
 DISTANCIA DE PLANO
 CORRIDA DE CADA SECCION, ETC
LONGUITUD
DE LOS
TALADROS
(Q+L)

58. MITAD DE LA LONGUITUD DE LOS TALADROS

59. PRIMERA SECCION

60. CREACION DE LINEAS

61. LEYENDA DE LA ROCA 1 Y 2

62. DAR COLOR A LAS LINEAS DE ACUERDO A LA LEYENDA DE LA ROCA 1 Y 2

63. DAR COLOR A LAS LINEAS PARA LAS TRIANGULACIONES

64. TRIANGULACION DE LA ROCA AMARILLA
SELECCIONAR ROCA
AMARILLA

65. DESPUES DE TERMINAR TODAS LAS SECCIONES PASAMOS A REALIZAR LA TRIANGULACION

66. Configuramos la distancia a la que las secciones se van a unir

67. EMPEZAMOS A UNIR LAS SECCIONES
Nos sirve para poder empezar a unir las
secciones en una nueva wireframes
Nos sirve para poder cerrar los
costados del solido creado

68. LE DAMOS COLOR PARA PODER DIFERENCIAR LOS TIPOS DE ROCA

69. PODEMOS CALCULAR EL VOLUMEN Y TONELAJE DE CADA BLOQUE

70. CREAMOS LA TRIANGULACION PARA LA SUPERFICIE

72. MODELAMIENTO POR BLOQUES
MAXIMO Y MINIMO VALOR EN X
CALCULADO POR EL PROGRAMA

73. COPIAMOS LOS PARAMETROS CALCULADOS POR EL DATAMINE Y CALCULAMOS NUEVOS DATOS
DATOS CALCULADOS
POR EL PROGRAMA
TAMAÑO DEL BLOQUE
Nº DE BLOQUES POR EJE
=(MAX-MIN)/BLOCK

74. CREAMOS UN PROTOTIPO CON LOS DATOS CALCULADOS ANTERIOMENTE

75. CREAMOS NUESTRO MODELO DE BLOQUES

76. CONFIGURAMOS PARA PODER OBSERVAR LOS BLOQUES
