Este documento describe el proceso de rebobinado de un transformador monofásico realizado como proyecto por una estudiante. Explica que un transformador aumenta o disminuye el voltaje y la corriente mediante un circuito magnético basado en la ley de Faraday. Luego detalla los 7 pasos del procedimiento de rebobinado, que incluyó retirar el alambre viejo, medir el calibre y cantidad de vueltas, comprar alambre nuevo y volver a bobinar, para finalmente cubrirlo y colocar la carcasa. Concluye res

1. Colegio Vocacional Monseñor Sanabria.
Departamento de Electrotecnia.
Undécimo año.
Transformador.
Mantenimiento de Máquinas Eléctricas.
N. Alejandra Badilla Delgado
11-11
Prof: Luis Fernando Corrales Corrales.

2. Introducción:
A continuación se presentará la crónica de la realización
del rebobinado del transformador monofásico, realizado como
proyecto.
Justificación:
La realización de este proyecto posee una gran
importancia debido a que es primordial el manejo de
conocimiento y la capacidad necesarias para poder reparar
este tipo de máquinas ya que son utilizadas en la mayoría de
sistemas eléctricos.

3. Marco teórico.
Un transformador es una máquina eléctrica estática de
corriente alterna, la cual aumenta o disminuye el voltaje y la
corriente por medio de un circuito magnético; basado en la
Ley de Faraday, en la cual se explica que un conductor que
corta un campo magnético y genera un campo magnético en
este, al cortarse ambos campos se genera una tensión
electromagnética.
Los transformadores poseen dos elementos
primordiales: los devanados, que realizan el principio de
inducción; y el núcleo, que facilita la extensión y
concentración del campo magnético.
En la construcción de un transformador se utilizan varios
elementos vitales, tales como:
a) Alambre de cobre: El cual es utilizado en la
construcción de las bobinas, ya que presenta
excelentes características de conducción.
b) Cinta aislante: Con esta se cubren las bobinas para
evitar que el cobre haga contacto con el núcleo.
c) Barniz dieléctrico: Aumenta la rigidez del alambre,
mejora la capacidad conductora.

4. d) Núcleo de acero dulce: El cual permite un mejor
establecimiento del campo magnético que permite la
obtención de la salida.

5. Procedimiento:
1. Se consiguió un transformador que
estuviera en mal estado.
2. Se retiró la cubierta y se procedió a retirar el núcleo con
la ayuda de un formón.

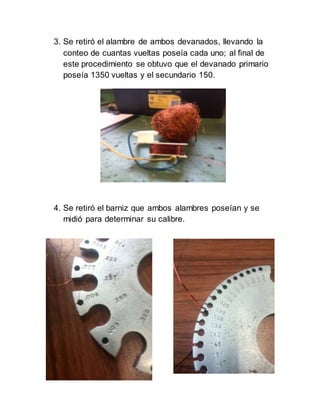

6. 3. Se retiró el alambre de ambos devanados, llevando la
conteo de cuantas vueltas poseía cada uno; al final de
este procedimiento se obtuvo que el devanado primario
poseía 1350 vueltas y el secundario 150.
4. Se retiró el barniz que ambos alambres poseían y se
midió para determinar su calibre.

7. 5. Se compró el alambre y se realizó el bobinado; al
terminar, los devanados se cubrieron con cinta aislante y
se soldaron las terminales.
6. Se colocó el núcleo alrededor de las bobinas.

8. 7. Se colocó la carcasa y se barnizó con aislante.

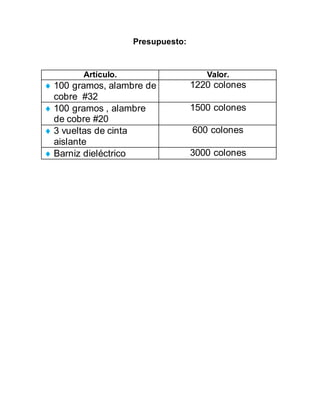

9. Presupuesto:
Artículo. Valor.
 100 gramos, alambre de
cobre #32
1220 colones
 100 gramos , alambre
de cobre #20
1500 colones
 3 vueltas de cinta
aislante
600 colones
 Barniz dieléctrico 3000 colones

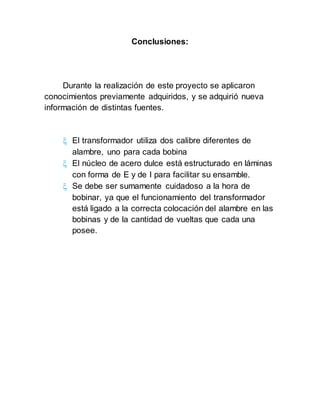

10. Conclusiones:
Durante la realización de este proyecto se aplicaron
conocimientos previamente adquiridos, y se adquirió nueva
información de distintas fuentes.
 El transformador utiliza dos calibre diferentes de
alambre, uno para cada bobina
 El núcleo de acero dulce está estructurado en láminas
con forma de E y de I para facilitar su ensamble.
 Se debe ser sumamente cuidadoso a la hora de
bobinar, ya que el funcionamiento del transformador
está ligado a la correcta colocación del alambre en las
bobinas y de la cantidad de vueltas que cada una
posee.
