Este documento proporciona especificaciones técnicas de los componentes de un cableado estructurado, incluyendo 20 tomas de datos dobles y 16 cuádruples, 508 metros de cableado permanente, 2 switches de 24 puertos cada uno, y 22 tarjetas de red cableadas e inalámbricas. Describe cada componente, sus funciones, y a qué capa del modelo OSI pertenecen, principalmente la capa física por ser los medios físicos de transmisión de datos.

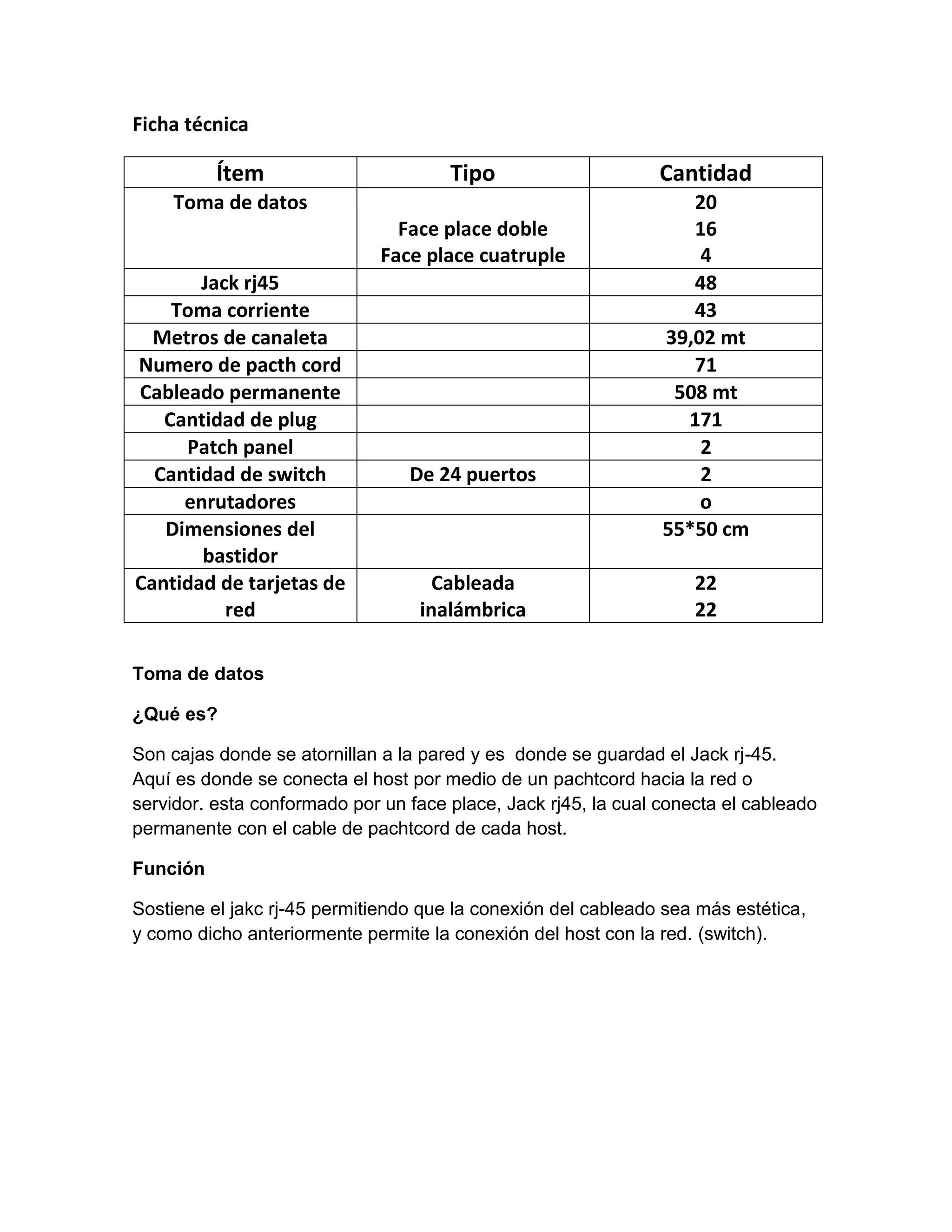

1. Ficha técnica
Ítem Tipo Cantidad
Toma de datos
Face place doble
Face place cuatruple
20
16
4
Jack rj45 48
Toma corriente 43
Metros de canaleta 39,02 mt
Numero de pacth cord 71
Cableado permanente 508 mt
Cantidad de plug 171
Patch panel 2
Cantidad de switch De 24 puertos 2
enrutadores o
Dimensiones del
bastidor
55*50 cm
Cantidad de tarjetas de
red
Cableada
inalámbrica
22
22
Toma de datos
¿Qué es?
Son cajas donde se atornillan a la pared y es donde se guardad el Jack rj-45.
Aquí es donde se conecta el host por medio de un pachtcord hacia la red o
servidor. esta conformado por un face place, Jack rj45, la cual conecta el cableado
permanente con el cable de pachtcord de cada host.
Función
Sostiene el jakc rj-45 permitiendo que la conexión del cableado sea más estética,
y como dicho anteriormente permite la conexión del host con la red. (switch).

2. -Sus especificaciones técnicasvarían ya que puede haber tomas de datos
simples, dobles o más conectores.
-Cuerpo en termoplástico de alto impacto que no propaga la llama
Pertenece a la capa física del modelo osi ya que es la que se encarga de
mantener y desactivar enlaces físicos entre dispositivos.
Face place
Es la tapa de la caja de toma de datos
La función del face place es mas que todo por parte estética y protección de los
Jack rj45; en si no interviene en el funcionamiento.
Este hecho de termo plástico de alto impacto que no propaga la llama. Pueden ser
simples dobles o mas; suministrada con tornillos de fijación
Pertenece a la capa física ya que hace parte del medio físico.
Jack Rj45
Es una interfaz física comúnmente usada para conectar redes de cableado
estructurado, (categorías 4, 5, 5e, 6 y 6a). Posee ocho pines o conexiones

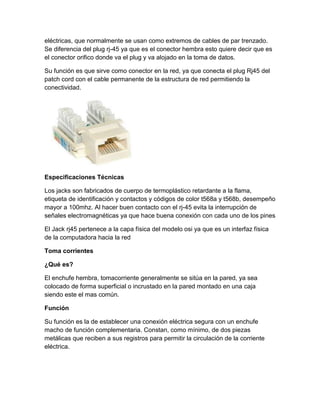

3. eléctricas, que normalmente se usan como extremos de cables de par trenzado.
Se diferencia del plug rj-45 ya que es el conector hembra esto quiere decir que es
el conector orifico donde va el plug y va alojado en la toma de datos.
Su función es que sirve como conector en la red, ya que conecta el plug Rj45 del
patch cord con el cable permanente de la estructura de red permitiendo la
conectividad.
Especificaciones Técnicas
Los jacks son fabricados de cuerpo de termoplástico retardante a la flama,
etiqueta de identificación y contactos y códigos de color t568a y t568b, desempeño
mayor a 100mhz. Al hacer buen contacto con el rj-45 evita la interrupción de
señales electromagnéticas ya que hace buena conexión con cada uno de los pines
El Jack rj45 pertenece a la capa física del modelo osi ya que es un interfaz física
de la computadora hacia la red
Toma corrientes
¿Qué es?
El enchufe hembra, tomacorriente generalmente se sitúa en la pared, ya sea
colocado de forma superficial o incrustado en la pared montado en una caja
siendo este el mas común.
Función
Su función es la de establecer una conexión eléctrica segura con un enchufe
macho de función complementaria. Constan, como mínimo, de dos piezas
metálicas que reciben a sus registros para permitir la circulación de la corriente
eléctrica.

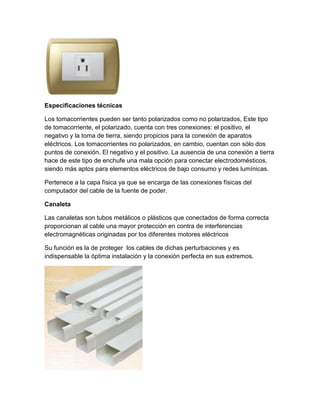

4. Especificaciones técnicas
Los tomacorrientes pueden ser tanto polarizados como no polarizados, Este tipo
de tomacorriente, el polarizado, cuenta con tres conexiones: el positivo, el
negativo y la toma de tierra, siendo propicios para la conexión de aparatos
eléctricos. Los tomacorrientes no polarizados, en cambio, cuentan con sólo dos
puntos de conexión. El negativo y el positivo. La ausencia de una conexión a tierra
hace de este tipo de enchufe una mala opción para conectar electrodomésticos,
siendo más aptos para elementos eléctricos de bajo consumo y redes lumínicas.
Pertenece a la capa física ya que se encarga de las conexiones físicas del
computador del cable de la fuente de poder.
Canaleta
Las canaletas son tubos metálicos o plásticos que conectados de forma correcta
proporcionan al cable una mayor protección en contra de interferencias
electromagnéticas originadas por los diferentes motores eléctricos
Su función es la de proteger los cables de dichas perturbaciones y es
indispensable la óptima instalación y la conexión perfecta en sus extremos.

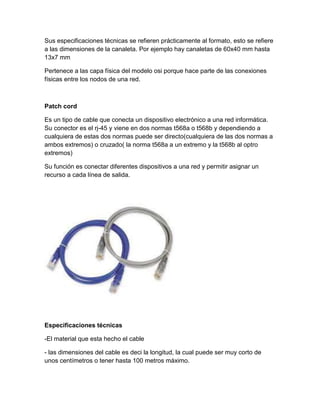

5. Sus especificaciones técnicas se refieren prácticamente al formato, esto se refiere
a las dimensiones de la canaleta. Por ejemplo hay canaletas de 60x40 mm hasta
13x7 mm
Pertenece a las capa física del modelo osi porque hace parte de las conexiones
físicas entre los nodos de una red.
Patch cord
Es un tipo de cable que conecta un dispositivo electrónico a una red informática.
Su conector es el rj-45 y viene en dos normas t568a o t568b y dependiendo a
cualquiera de estas dos normas puede ser directo(cualquiera de las dos normas a
ambos extremos) o cruzado( la norma t568a a un extremo y la t568b al optro
extremos)
Su función es conectar diferentes dispositivos a una red y permitir asignar un
recurso a cada línea de salida.
Especificaciones técnicas
-El material que esta hecho el cable
- las dimensiones del cable es deci la longitud, la cual puede ser muy corto de
unos centímetros o tener hasta 100 metros máximo.

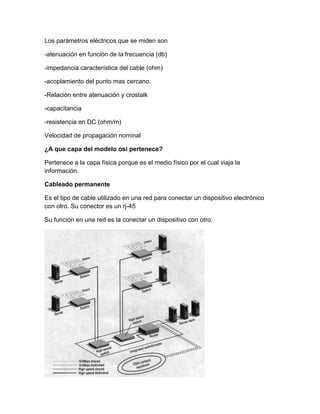

6. Los parámetros eléctricos que se miden son
-atenuación en función de la frecuencia (db)
-impedancia característica del cable (ohm)
-acoplamiento del punto mas cercano.
-Relación entre atenuación y crostalk
-capacitancia
-resistencia en DC (ohm/m)
Velocidad de propagación nominal
¿A que capa del modelo osi pertenece?
Pertenece a la capa física porque es el medio físico por el cual viaja la
información.
Cableado permanente
Es el tipo de cable utilizado en una red para conectar un dispositivo electrónico
con otro. Su conector es un rj-45
Su función en una red es la conectar un dispositivo con otro.

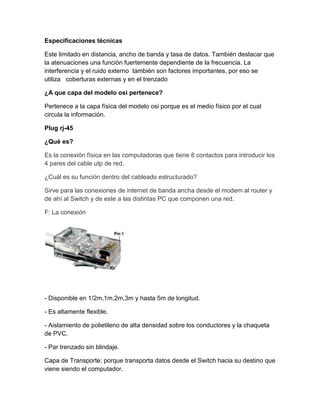

7. Especificaciones técnicas
Este limitado en distancia, ancho de banda y tasa de datos. También destacar que
la atenuaciones una función fuertemente dependiente de la frecuencia. La
interferencia y el ruido externo también son factores importantes, por eso se
utiliza coberturas externas y en el trenzado
¿A que capa del modelo osi pertenece?
Pertenece a la capa física del modelo osi porque es el medio físico por el cual
circula la información.
Plug rj-45
¿Qué es?
Es la conexión física en las computadoras que tiene 8 contactos para introducir los
4 pares del cable utp de red.
¿Cuál es su función dentro del cableado estructurado?
Sirve para las conexiones de internet de banda ancha desde el modem al router y
de ahí al Switch y de este a las distintas PC que componen una red.
F: La conexión
- Disponible en 1/2m,1m,2m,3m y hasta 5m de longitud.
- Es altamente flexible.
- Aislamiento de polietileno de alta densidad sobre los conductores y la chaqueta
de PVC.
- Par trenzado sin blindaje.
Capa de Transporte: porque transporta datos desde el Switch hacia su destino que
viene siendo el computador.

8. Patch panel
¿Qué es?
Es el elemento encargado de recibir todos los cables del cableado estructurado.
¿Qué función realiza dentro del cableado estructurado?
F: Sirve como un organizador de las conexiones de la red, para que los elementos
relacionados de la Red LAN y los equipos de la conectividad puedan ser
fácilmente incorporados al sistema y además los puertos de conexión de los
equipos activos de la red (Switch, Router, etc.) no tengan algún daño por el
constante trabajo de retirar e introducir en sus puertos.
ESPECIFICACIONES:
-disponible de 24 a 48 puertos.
-tiene su propia identificaciónnumérica.
-sus configuraciones de cableado son: T568A Y T568B.
CAPA FISICA: es la encargada de transmitir los datos hacia el computador
enviándoselos a la canaleta como un medio de transporte.
SWITCH
Es un dispositivo digital lógico de interconexión de redes de computadoras
F: Su función es interconectar dos o más segmentos de red, de manera similar a
los puentes de red, pasando datos de un segmento a otro de acuerdo con la
dirección Mac de destino en las tramas de la red.

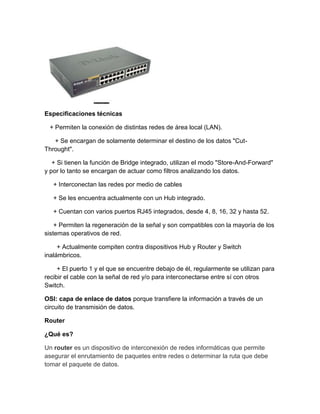

9. Especificaciones técnicas
+ Permiten la conexión de distintas redes de área local (LAN).
+ Se encargan de solamente determinar el destino de los datos "Cut-
Throught".
+ Si tienen la función de Bridge integrado, utilizan el modo "Store-And-Forward"
y por lo tanto se encargan de actuar como filtros analizando los datos.
+ Interconectan las redes por medio de cables
+ Se les encuentra actualmente con un Hub integrado.
+ Cuentan con varios puertos RJ45 integrados, desde 4, 8, 16, 32 y hasta 52.
+ Permiten la regeneración de la señal y son compatibles con la mayoría de los
sistemas operativos de red.
+ Actualmente compiten contra dispositivos Hub y Router y Switch
inalámbricos.
+ El puerto 1 y el que se encuentre debajo de él, regularmente se utilizan para
recibir el cable con la señal de red y/o para interconectarse entre sí con otros
Switch.
OSI: capa de enlace de datos porque transfiere la información a través de un
circuito de transmisión de datos.
Router
¿Qué es?
Un router es un dispositivo de interconexión de redes informáticas que permite
asegurar el enrutamiento de paquetes entre redes o determinar la ruta que debe
tomar el paquete de datos.

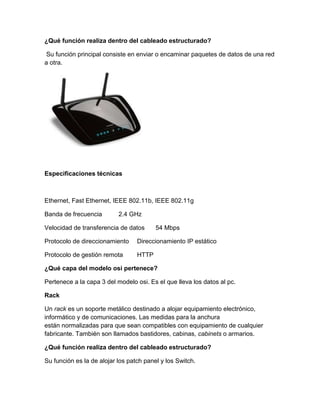

10. ¿Qué función realiza dentro del cableado estructurado?
Su función principal consiste en enviar o encaminar paquetes de datos de una red
a otra.
Especificaciones técnicas
Ethernet, Fast Ethernet, IEEE 802.11b, IEEE 802.11g
Banda de frecuencia 2.4 GHz
Velocidad de transferencia de datos 54 Mbps
Protocolo de direccionamiento Direccionamiento IP estático
Protocolo de gestión remota HTTP
¿Qué capa del modelo osi pertenece?
Pertenece a la capa 3 del modelo osi. Es el que lleva los datos al pc.
Rack
Un rack es un soporte metálico destinado a alojar equipamiento electrónico,
informático y de comunicaciones. Las medidas para la anchura
están normalizadas para que sean compatibles con equipamiento de cualquier
fabricante. También son llamados bastidores, cabinas, cabinets o armarios.
¿Qué función realiza dentro del cableado estructurado?
Su función es la de alojar los patch panel y los Switch.

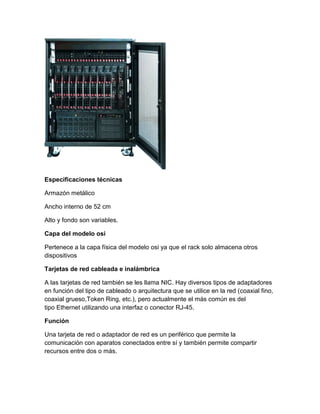

11. Especificaciones técnicas
Armazón metálico
Ancho interno de 52 cm
Alto y fondo son variables.
Capa del modelo osi
Pertenece a la capa física del modelo osi ya que el rack solo almacena otros
dispositivos
Tarjetas de red cableada e inalámbrica
A las tarjetas de red también se les llama NIC. Hay diversos tipos de adaptadores
en función del tipo de cableado o arquitectura que se utilice en la red (coaxial fino,
coaxial grueso,Token Ring, etc.), pero actualmente el más común es del
tipo Ethernet utilizando una interfaz o conector RJ-45.
Función
Una tarjeta de red o adaptador de red es un periférico que permite la
comunicación con aparatos conectados entre sí y también permite compartir
recursos entre dos o más.

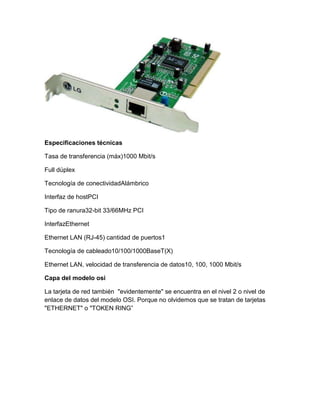

12. Especificaciones técnicas
Tasa de transferencia (máx)1000 Mbit/s
Full dúplex
Tecnología de conectividadAlámbrico
Interfaz de hostPCI
Tipo de ranura32-bit 33/66MHz PCI
InterfazEthernet
Ethernet LAN (RJ-45) cantidad de puertos1
Tecnología de cableado10/100/1000BaseT(X)
Ethernet LAN, velocidad de transferencia de datos10, 100, 1000 Mbit/s
Capa del modelo osi
La tarjeta de red también "evidentemente" se encuentra en el nivel 2 o nivel de
enlace de datos del modelo OSI. Porque no olvidemos que se tratan de tarjetas
"ETHERNET" o "TOKEN RING”
