2. 1- Hacer una tabla o ficha técnica:
Item Cantidad
Toma de datos 20
Faceplate doble
(cuádruple)
16
(4)
Jack rj45 48
Toma de corriente 43
Patch cords 70
Plug RJ45 140
Patch panel (Conexiones) 1 (48)
Switch 2
Router inalámbrico 2
Router cableado 0
Bastidor 55x50x52
Tarjeta de red (inalámbrica) 22(23)
Metros de canaleta 32,87 m
Metros de cableado permanente 468,78 m
2- Se debe realizar una consulta de cada uno de los elementos que implican el
levantamiento físico de la red de datos y eléctrico.
a- Canaleta
- ¿Qué es?
Las canaletas son tubos metálicos o plásticos que se pueden adherir a la pared o al suelo
para que se coloque el cableado en ellos.
- Función:
Las canaletas, conectadas de forma correcta proporcionan al cable una mayor protección
contra las interferencias electromagnéticas originadas por los diferentes motores eléctricos.
Para que las canaletas protejan los cables de dichas perturbaciones, es indispensable la
óptima instalación y la conexión perfecta de sus extremos.
También se utiliza para darle cierta estética y orden a la instalación ya que es más fácil de
organizar y arreglar los cables.
- Especificaciones técnicas:
3. Cantidad de divisiones.
Cantidad de cables que puede almacenar.
Ancho, alto y profundidad
Capacidad para almacenar el cable de corriente.
- Capa modelo OSI:
La canaleta corresponde a la capa 1 del modelo OSI ya que hace parte del medio físico.
- Imagen física:
b- Tomacorriente
- ¿Qué es?
Es una pieza que se sitúa en la pared, de forma superficial o dentro de la misma. Consta
como mínimo de dos piezas metálicas que reciben a sus complementarias macho y
permiten la circulación de la corriente eléctrica.
- Función:
Su función consiste en establecer una conexión eléctrica segura con un enchufe de función
complementaria.
- Especificaciones técnicas:
Tipo de tomacorriente
Número de tomacorrientes
Tensión.
Frecuencia.
- Capa de modelo OSI:
4. Pertenece a la campa 1 del modelo OSI ya que es esta la que define las características
eléctricas de la red.
- Imagen física:
c- Patchcord.
- ¿Qué es?
Es un tipo de cable eléctrico u óptico usados para conectar dispositivos eléctricos u ópticos
a otros el enrutamiento de la señal.
- Función:
Permite la conexión de diversos dispositivos para su comunicación
- Especificaciones técnicas:
Categoría
Longitud y diámetro
Conector (generalmente RJ45)
Material del que está hecho
Resistencia
Velocidad
- Capa de modelo OSI :
5. Pertenece a la capa 1 o capa física del modelo OSI porque es el medio físico por el cual va
a viajar la comunicación o información.
- Imagen física:
d- TARJETA DE RED E INALÁMBRICA:
- ¿Qué es?
Es un periférico que permite comunicar y compartir recursos con aparatos conectados entre
sí. La tarjeta de red inalámbrica, no necesita de cables para compartir informaciónen las
redes inalámbricas.
- Función:
Permite la comunicación con aparatos conectados entre sí y también permite compartir
recursos entre dos o más computadoras con o sin presencia de cables, dependiendo si es
inalámbrica o no.
- Especificaciones técnicas:
Velocidad de conexión.
Tipo de conexión.
Tipo de adaptador.
Tipo de arquitectura.
- Modelo OSI:
6. Pertenece a la capa 2o capa de enlace del modelo OSI, ya que permite la transferencia de
información.
- Imagen física:
e- CABLEADO PERMANENTE
- ¿Qué es?
Es el cable que está colocado dentro de la canaleta, no se puede mover y va conectado a
una toma de datos y al patch panel.
- Función:
Es el cableado encargado de llevar los datos desde la toma de datos hasta el modem.
- Especificaciones técnicas:
Categoría
Longitud y diámetro
Conector (generalmente Jack RJ45)
Material del que está hecho
Resistencia
Velocidad de transmisión
- Modelo OSI:
7. Pertenece a la capa 1o capa física del modelo OSI, ya que es el medio físico por el cual va a
viajar la información.
- Imagen física:
f- Plug RJ-45
- ¿Qué es?
Es un conector que posee ocho pines y normalmente se usan como extremos de cables de
par trenzado.
- Función:
Son los extremos de los cables trenzados (como patchcord) así pueden ser conectados a los
Jacks RJ45 y al dispositivo electrónico, logrando así la conexión.
- Especificaciones técnicas:
Tipo de contactos
Tipos de cable
Velocidad
- Modelo OSI:
Pertenece a la capa 1 o capa física del modelo OSI porque son conectores físicos por los
cuales viaja la información.
- Imagen física:
8. g- Patch panel
- ¿Qué es?
Es el elemento encargado de recibir todos los cables del cableado estructurado.
Función:
Cumple la función de recibir la información de todos los cables del sistema estructurado,
sirve como un organizador de las conexiones de la red, para que los elementos relacionados
de la Red LAN y los equipos de la conectividad puedan ser fácilmente incorporados al
sistema y además los puertos de conexión de los equipos activos de la red (Switch, Router,
etc.) no tengan algún daño por el constante trabajo de retirar e introducir en sus puertos.
- Especificaciones técnicas
Parámetros eléctricos
Número de conexiones
Categoría
Dimensiones
- Modelo OSI:
9. Pertenece a la capa 1 o física del modelo OSI ya que es un dispositivo físico al cual llega la
información.
- Imagen física:
h- Switch
- ¿Qué es?
Es un dispositivo digital lógico de interconexión de redes de computadoras
- Función:
Su función es interconectar dos o más segmentos de red, de manera similar a los puentes de
red, pasando datos de un segmento a otro.
- Especificaciones técnicas
Número de conexiones.
Velocidad
Dimensiones
Memoria y procesador
Capacidad de conmutación.
- Modelo OSI.
Pertenece a la capa 2 o capa de enlace del modelo OSI porque se encarga del re
direccionamiento de la topología de la red y de interconectar.
10. - Imagen física:
i- Router
- ¿Qué es?
Es un dispositivo que proporciona conectividad a nivel de red
- Función:
Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra,
asegurado el enrutamiento de paquetes entre redes, o determinar la ruta exacta que debería
tomar los paquetes de datos que son intercambiados.
- Especificaciones técnicas:
Cantidad de módulos
Dimensiones
Memoria
Tipo de conectividad (inalámbrico o cableado)
Software
Velocidad

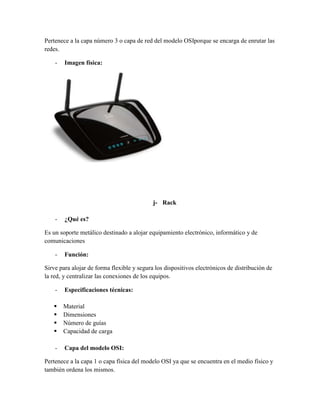

- Modelo OSI:
11. Pertenece a la capa número 3 o capa de red del modelo OSIporque se encarga de enrutar las
redes.
- Imagen física:
j- Rack
- ¿Qué es?
Es un soporte metálico destinado a alojar equipamiento electrónico, informático y de
comunicaciones
- Función:
Sirve para alojar de forma flexible y segura los dispositivos electrónicos de distribución de
la red, y centralizar las conexiones de los equipos.
- Especificaciones técnicas:
Material
Dimensiones
Número de guías
Capacidad de carga
- Capa del modelo OSI:
Pertenece a la capa 1 o capa física del modelo OSI ya que se encuentra en el medio físico y
también ordena los mismos.
12. - Imagen física:
k- Toma de datos
- ¿Qué es?
Es un interfaz física ubicada en la pared, comúnmente usada para conectar redes de
cableado estructurado y cuenta con Jacks RJ45.
- Función:
Permite conectar el computador por medio de un patchcord al cableado estructurado.
- Especificaciones técnicas
Número de conexiones.
Material
Dimensiones
- Modelo OSI
Pertenece a la capa 1 o capa física del modelo OSI que es un medio físico por el cual viaja
la información.
- Imagen física:
13. l- Faceplate
- ¿Qué es?
Es una cubierta de plástico o de metal que se pone sobre la superficie de un dispositivo.
- Función:
Se encarga de proteger los dispositivos que cubre (por ejemplo el toma de datos)además de
tener una función estética.
- Especificaciones técnicas:
Material
Número de cavidades
Dimensiones
- Modelo OSI:
Pertenece a la capa 1 o capa física del modelo OSI pues su función es solo la de proteger
otros elementos físicos.
14. - Imagen Física:
m- Jack RJ45
- ¿Qué es?
Es una interfaz física comúnmente usada para conectar redes de cableado estructurado.
- Función:
Permite conectar los Plug RJ45 a diferentes pares trenzados, comúnmente al cableado
permanente.
- Especificaciones técnicas
Tipo de contactos
Número de contactos
Tipos de cable
Velocidad
- Capa del modelo OSI
Pertenece a la capa 1º capa física del modelo OSI, porque es un interfaz físico que conecta
cables UTP.
