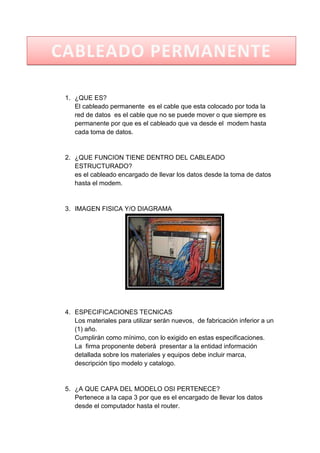

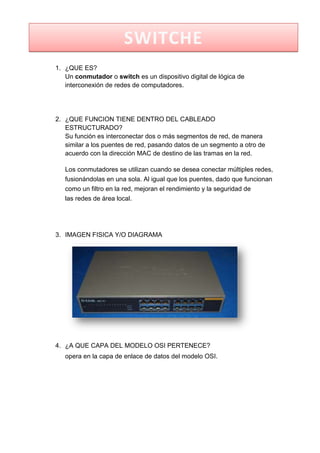

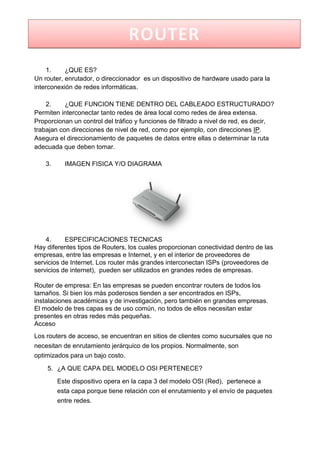

El documento contiene definiciones y especificaciones técnicas de varios componentes del cableado estructurado como tomacorrientes, tarjetas de red, canaletas, cables de parcheo, cableado permanente, routers, racks, jacks RJ45, switches e inventario de la segunda sala de sistemas. Explica que función tienen estos componentes en el cableado estructurado y a qué capa del modelo OSI pertenecen según su función dentro de la red.

1. -661035-194945INSTITUCIÓN EDUCATIVAGABO0INSTITUCIÓN EDUCATIVAGABOINSTITUCIÓN EDUCATIVA<br />GABO<br />FLOOPERS 11-3<br />Mayerlin Ortiz Ceballos<br />Laura Vélez Vélez<br />Matheo Moreno<br />Alexis Vélez Arias<br />11-3<br />Redes , Informática<br />Marco Antonio Fula<br />FICHA TECNICA<br />-280035187960TOMA CORRIENTE0TOMA CORRIENTE<br />¿QUE ES?<br />Se denomina tomacorriente a la pieza que generalmente se sitúa en la pared, de forma superficial o empotrada en la misma. Consta como mínimo de dos piezas metálicas que reciben a sus complementarias macho y permiten la circulación de la corriente eléctrica.<br />¿QUE FUNCION TIENE DENTRO DEL CABLEADO ESTRUCTURADO?<br />Establecer una conexión eléctrica segura con un enchufe macho de función complementaria.<br />IMAGEN FISICA Y/O DIAGRAMA<br />ESPECIFICACIONES TECNICAS<br />Tiene un rango entre 115 y 120 voltios, y 60 Hz de frecuencia<br />-394335-354965TARJETA DE RED0TARJETA DE RED<br />¿QUE ES?<br />Una tarjeta de red o adaptador de red permite la comunicación con aparatos conectados entre si y también permite compartir recursos entre dos o más computadoras . A las tarjetas de red también se les llama NIC (interfaz de red). Hay diversos tipos de adaptadores en función del tipo de cableado o arquitectura que se utilice en la red (coaxial fino, coaxial grueso) pero actualmente el más común es del tipo Ethernet utilizando una interfaz o conector RJ-45.<br />¿QUE FUNCION TIENE DENTRO DEL CABLEADO ESTRUCTURADO?<br />. <br />IMAGEN FISICA Y/O DIAGRAMA<br />ESPECIFICACIONES TECNICAS<br />Cada tarjeta de red tiene un numero de identificación único de 48 bits y pueden ser de dos tipos, inalámbricas o no inalámbricas.<br />¿A QUE CAPA DEL MODELO OSI PERTENECE?<br />Pertenece a la capa 1 física, ya que es un medio físico del que también depende una transferencia de datos.<br />-480060-131445CANALETA0CANALETA<br />¿QUE ES?<br />Una canaleta es un ducto adherido a la pared o piso por medio del cual pasara el cable (del tipo que sea).Las canaletas instalan, protegen y ocultan sobre la pared tramos de cables de red sin tener que desperdiciar tiempo haciendo pasar los tramos de cables detrás de la pared. Además, se ofrecen en color blanco y marfil para que se combinen perfectamente con la decoración de su casa u oficina.<br />¿QUE FUNCION TIENE DENTRO DEL CABLEADO ESTRUCTURADO?<br />Su función es proteger todo tipo de cable que contiene el cableado estructurado para evitar cualquier anomalía en el sistema.<br />IMAGEN FISICA Y/O DIAGRAMA<br />ESPECIFICACIONES TECNICAS <br />Las principales especificaciones son el formato .Este se refiere a las dimensiones de la canaleta indicándonos las medidas que tiene cada lado .Ella también puede venir con división o sin división y con adhesivo o sin este.<br />¿A QUE CAPA DEL MODELO OSI PERTENECE?<br />Pertenece a la capa 1 por que hace parte de las conexiones físicas entre los nodos en una red.<br />-441960-252730CABLE DE PARCHEO0CABLE DE PARCHEO<br />¿QUE ES?<br />Es un tipo de cable utilizado para conectar un dispositivo electrónico a una red informática. su conector es el RJ 45.<br />¿QUE FUNCION TIENE DENTRO DEL CABLEADO ESTRUCTURADO?<br />La función que realiza el cable de parcheo en el cableado estructurado es que este permite entrelazar el panel de los diferentes equipos.<br />IMAGEN FISICA Y/O DIAGRAMA<br />ESPECIFICACIONES TECNICAS <br />- El material que esta hecho el cable, Las dimensiones o la longitud, el color.<br />¿A QUE CAPA DEL MODELO OSI PERTENECE?<br />Pertenece a la capa 1 porque es el medio físico por donde viaja la información.<br />-441960-372110CABLEADO PERMANENTE0CABLEADO PERMANENTE<br />¿QUE ES?<br />El cableado permanente es el cable que esta colocado por toda la red de datos es el cable que no se puede mover o que siempre es permanente por que es el cableado que va desde el modem hasta cada toma de datos.<br />¿QUE FUNCION TIENE DENTRO DEL CABLEADO ESTRUCTURADO?<br />es el cableado encargado de llevar los datos desde la toma de datos hasta el modem.<br />IMAGEN FISICA Y/O DIAGRAMA<br />ESPECIFICACIONES TECNICAS <br />Los materiales para utilizar serán nuevos, de fabricación inferior a un (1) año.Cumplirán como mínimo, con lo exigido en estas especificaciones.La firma proponente deberá presentar a la entidad información detallada sobre los materiales y equipos debe incluir marca, descripción tipo modelo y catalogo.<br />¿A QUE CAPA DEL MODELO OSI PERTENECE?Pertenece a la capa 3 por que es el encargado de llevar los datos desde el computador hasta el router.<br />-413385-442595ROUTER0ROUTER<br />¿QUE ES?Un router, enrutador, o direccionador es un dispositivo de hardware usado para la interconexión de redes informáticas.<br />¿QUE FUNCION TIENE DENTRO DEL CABLEADO ESTRUCTURADO?Permiten interconectar tanto redes de área local como redes de área extensa.Proporcionan un control del tráfico y funciones de filtrado a nivel de red, es decir, trabajan con direcciones de nivel de red, como por ejemplo, con direcciones IP.Asegura el direccionamiento de paquetes de datos entre ellas o determinar la ruta adecuada que deben tomar. <br />IMAGEN FISICA Y/O DIAGRAMA<br />ESPECIFICACIONES TECNICAS Hay diferentes tipos de Routers, los cuales proporcionan conectividad dentro de las empresas, entre las empresas e Internet, y en el interior de proveedores de servicios de Internet. Los router más grandes interconectan ISPs (proveedores de servicios de internet), pueden ser utilizados en grandes redes de empresas.Router de empresa: En las empresas se pueden encontrar routers de todos los tamaños. Si bien los más poderosos tienden a ser encontrados en ISPs, instalaciones académicas y de investigación, pero también en grandes empresas.El modelo de tres capas es de uso común, no todos de ellos necesitan estar presentes en otras redes más pequeñas.Acceso<br />Los routers de acceso, se encuentran en sitios de clientes como sucursales que no necesitan de enrutamiento jerárquico de los propios. Normalmente, son optimizados para un bajo costo.<br />¿A QUE CAPA DEL MODELO OSI PERTENECE?<br />Este dispositivo opera en la capa 3 del modelo OSI (Red), pertenece a esta capa porque tiene relación con el enrutamiento y el envío de paquetes entre redes.<br />-45148535560RACK0RACK<br />¿QUE ES?Un bastidor destinado a alojar equipamiento electrónico, informático y de comunicaciones. Las medidas para la anchura están normalizadas para que sea compatible con equipamiento de cualquier fabricante, siendo la medida más normalizada la de 19 pulgadas.<br />¿QUE FUNCION TIENE DENTRO DEL CABLEADO ESTRUCTURADO?Guarda el equipo determinado, a parte de su espacio, está disponible para ser correctamente ordenado.<br />IMAGEN FISICA Y/O DIAGRAMA<br />ESPECIFICACIONES TECNICAS <br />Externamente, los racks para montaje de servidores tienen una anchura estándar de 600 mm y un fondo de 800 o 1000 mm. La anchura de 600 mm para racks de servidores coincide con el tamaño estándar de las losetas en los centros de datos. De esta manera es muy sencillo hacer distribuciones de espacios en centros de datos (CPD). Para servidores se utilizan también racks de 800 mm de ancho, cuando es necesario disponer de suficiente espacio lateral para cableado. Estos racks tienen como desventaja una peor eficiencia energética en la refrigeración.<br />El armazón cuenta con guías horizontales donde puede apoyarse el equipamiento, así como puntos de anclaje para los tornillos que fijan dicho equipamiento al armazón. En este sentido, un rack es muy parecido a una simple estantería.<br />-394335-354965JACK RJ450JACK RJ45<br />¿QUE ES?<br />es una interfaz física comúnmente usada para conectar redes de cableado estructurado. Es parte del Código Federal de Regulaciones de Estados Unidos. Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado.<br />¿QUE FUNCION TIENE DENTRO DEL CABLEADO ESTRUCTURADO?Una aplicación común es su uso en cables de red Ethernet, donde suelen usarse 8 pines (4 pares). Otras aplicaciones incluyen terminaciones de teléfonos (4 pines o 2 pares) por ejemplo en Francia y Alemania, otros servicios de red como RDSI y T1 e incluso RS-232.<br />IMAGEN FISICA Y/O DIAGRAMA<br />1434465376745500<br />ESPECIFICACIONES TECNICAS<br />Norma A<br />Blanco Verde<br />Verde<br />Blanco Naranja<br />Azul<br />Blanco Azul<br />Naranja<br />Blanco Marrón<br />Marrón<br />Norma B<br />Blanco Naranja<br />Naranja<br />Blanco Verde<br />Azul<br />Blanco Azul<br />Verde<br />Blanco Marrón<br />Marrón<br />.<br />¿A QUE CAPA DEL MODELO OSI PERTENECE?<br />Pertenece a la capa física del modelo OSI (capa 1).<br />-394335-354965SWITCHE0SWITCHE<br />¿QUE ES?<br />Un conmutador o switch es un dispositivo digital de lógica de interconexión de redes de computadores. <br />¿QUE FUNCION TIENE DENTRO DEL CABLEADO ESTRUCTURADO?<br />Su función es interconectar dos o más segmentos de red, de manera similar a los puentes de red, pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.<br />Los conmutadores se utilizan cuando se desea conectar múltiples redes, fusionándolas en una sola. Al igual que los puentes, dado que funcionan como un filtro en la red, mejoran el rendimiento y la seguridad de las redes de área local.<br />IMAGEN FISICA Y/O DIAGRAMA<br />¿A QUE CAPA DEL MODELO OSI PERTENECE?<br />opera en la capa de enlace de datos del modelo OSI. <br />INVENTARIO DE LA SEGUNDA SALA DE SISTEMASAcargo de Marco Antonio Fula<br />*8 tacos*20 faceplate (16 dobles- 4 cuádruples)*80 tomacorrientes donde 20 son dobles naranja y 20 son dobles blancos *48 jacks*60 patch cord*1 patch panel (48 puertos)*120 plugs*switch cada uno de 24 puertos*No hay ningún router*1 bastidor*20 tarjetas de red*1 extintor*1 video cámara de seguridad*1 pantalla plasma*6 lamparas de doble tubo*1 aire acondicionado*20 computadores (8 pantalla plana y 12 pantalla normal)*17 teclados (15 operando y 2 sin función) *15 mouse (14 operando y 1 sin función)*21 torres (20 operando y 1 sin función)<br />
