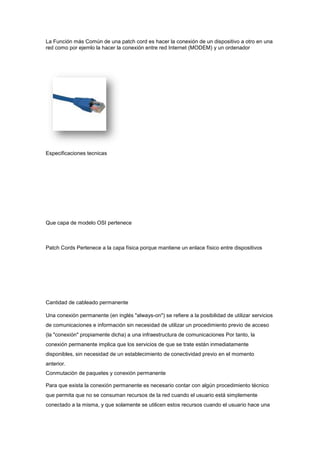

1) Un face place es una placa que sostiene los conectores de red y protege el bus de datos del polvo. 2) Un RJ45 es un conector común para conectar redes de cable estructurado y tiene 8 pines de cobre. 3) Un patch cord se usa para conectar dispositivos de red como un modem y computadora perteneciendo a la capa física del modelo OSI.

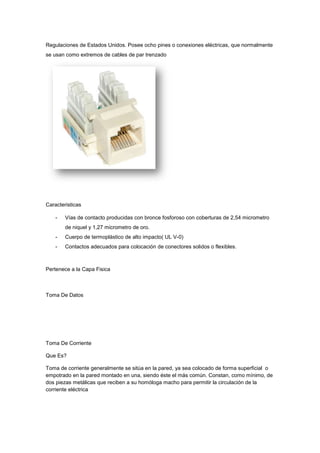

1. Face Place<br />Es una placa que sostiene los jack de red o telefonía. Estas son las plaquitas que se atornillan en la pared.<br />Su función es proteger el bus de datos de la exposición de polvo y demás elementos que puedan causar cualquier tipo de averiacionCaracteristicas<br />-face place o bastidor de 2 puestos para RJ45<br />-acepta modulos RJ45, BNC,DB9,Fibra óptica <br />-Para cualquier caja nema de 10 * 5 Cm (las cajas de hierro negro que están embutidas en la pared)<br />Pertenece a la Capa Fisica<br />RJ45<br />RJ-45 (registered jack 45) es una interfaz física comúnmente usada para conectar redes decableado estructurado, (categorías 4, 5, 5e, 6 y 6a). Es parte del Código Federal de Regulaciones de Estados Unidos. Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado<br />Caracteristicas<br />Vías de contacto producidas con bronce fosforoso con coberturas de 2,54 micrometro de niquel y 1,27 micrometro de oro.

2. Cuerpo de termoplástico de alto impacto( UL V-0)

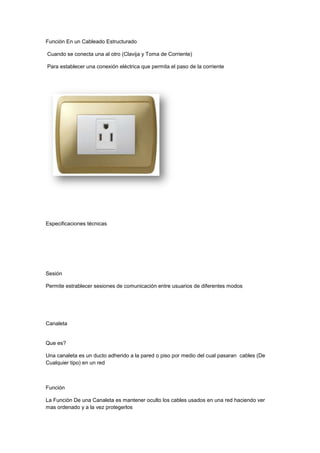

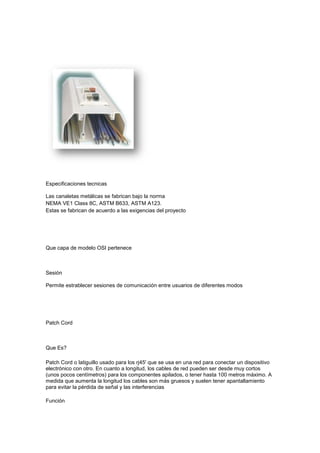

3. Contactos adecuados para colocación de conectores solidos o flexibles.Pertenece a la Capa Fisica<br />Toma De Datos<br />Toma De Corriente<br />Que Es?<br />Toma de corriente generalmente se sitúa en la pared, ya sea colocado de forma superficial o empotrado en la pared montado en una, siendo éste el más común. Constan, como mínimo, de dos piezas metálicas que reciben a su homóloga macho para permitir la circulación de la corriente eléctrica<br />Función En un Cableado Estructurado<br /> Cuando se conecta una al otro (Clavija y Toma de Corriente)<br /> Para establecer una conexión eléctrica que permita el paso de la corriente <br />Especificaciones técnicas<br />Sesión<br />Permite estrablecer sesiones de comunicación entre usuarios de diferentes modos<br />Canaleta<br />Que es?<br />Una canaleta es un ducto adherido a la pared o piso por medio del cual pasaran cables (De Cualquier tipo) en un red<br />Función<br />La Función De una Canaleta es mantener oculto los cables usados en una red haciendo ver mas ordenado y a la vez protegerlos<br /> <br />Especificaciones tecnicas <br />Las canaletas metálicas se fabrican bajo la normaNEMA VE1 Class 8C, ASTM B633, ASTM A123.Estas se fabrican de acuerdo a las exigencias del proyecto<br />Que capa de modelo OSI pertenece<br />Sesión<br />Permite estrablecer sesiones de comunicación entre usuarios de diferentes modos<br />Patch Cord<br />Que Es?<br />Patch Cord o latiguillo usado para los rj45' que se usa en una red para conectar un dispositivo electrónico con otro. En cuanto a longitud, los cables de red pueden ser desde muy cortos (unos pocos centímetros) para los componentes apilados, o tener hasta 100 metros máximo. A medida que aumenta la longitud los cables son más gruesos y suelen tener apantallamiento para evitar la pérdida de señal y las interferencias<br />Función<br />La Función más Común de una patch cord es hacer la conexión de un dispositivo a otro en una red como por ejemlo la hacer la conexión entre red Internet (MODEM) y un ordenador<br />Especificaciones tecnicas<br />Que capa de modelo OSI pertenece<br />Patch Cords Pertenece a la capa física porque mantiene un enlace físico entre dispositivos<br />Cantidad de cableado permanente<br />Una conexión permanente (en inglés \"
always-on\"
) se refiere a la posibilidad de utilizar servicios de comunicaciones e información sin necesidad de utilizar un procedimiento previo de acceso (la \"
conexión\"

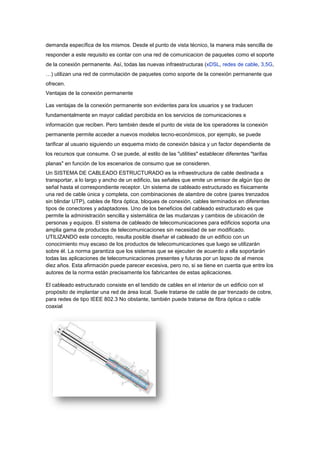

propiamente dicha) a una infraestructura de comunicaciones Por tanto, la conexión permanente implica que los servicios de que se trate están inmediatamente disponibles, sin necesidad de un establecimiento de conectividad previo en el momento anterior.<br />Conmutación de paquetes y conexión permanente<br />Para que exista la conexión permanente es necesario contar con algún procedimiento técnico que permita que no se consuman recursos de la red cuando el usuario está simplemente conectado a la misma, y que solamente se utilicen estos recursos cuando el usuario hace una demanda específica de los mismos. Desde el punto de vista técnico, la manera más sencilla de responder a este requisito es contar con una red de comunicacion de paquetes como el soporte de la conexión permanente. Así, todas las nuevas infraestructuras (xDSL, redes de cable, 3,5G, …) utilizan una red de conmutación de paquetes como soporte de la conexión permanente que ofrecen.<br />Ventajas de la conexión permanente<br />Las ventajas de la conexión permanente son evidentes para los usuarios y se traducen fundamentalmente en mayor calidad percibida en los servicios de comunicaciones e información que reciben. Pero también desde el punto de vista de los operadores la conexión permanente permite acceder a nuevos modelos tecno-económicos, por ejemplo, se puede tarificar al usuario siguiendo un esquema mixto de conexión básica y un factor dependiente de los recursos que consume. O se puede, al estilo de las \"
utilities\"
establecer diferentes \"
tarifas planas\"
en función de los escenarios de consumo que se consideren.<br />Un SISTEMA DE CABLEADO ESTRUCTURADO es la infraestructura de cable destinada a transportar, a lo largo y ancho de un edificio, las señales que emite un emisor de algún tipo de señal hasta el correspondiente receptor. Un sistema de cableado estructurado es físicamente una red de cable única y completa, con combinaciones de alambre de cobre (pares trenzados sin blindar UTP), cables de fibra óptica, bloques de conexión, cables terminados en diferentes tipos de conectores y adaptadores. Uno de los beneficios del cableado estructurado es que permite la administración sencilla y sistemática de las mudanzas y cambios de ubicación de personas y equipos. El sistema de cableado de telecomunicaciones para edificios soporta una amplia gama de productos de telecomunicaciones sin necesidad de ser modificado. UTILIZANDO este concepto, resulta posible diseñar el cableado de un edificio con un conocimiento muy escaso de los productos de telecomunicaciones que luego se utilizarán sobre él. La norma garantiza que los sistemas que se ejecuten de acuerdo a ella soportarán todas las aplicaciones de telecomunicaciones presentes y futuras por un lapso de al menos diez años. Esta afirmación puede parecer excesiva, pero no, si se tiene en cuenta que entre los autores de la norma están precisamente los fabricantes de estas aplicaciones.<br />El cableado estructurado consiste en el tendido de cables en el interior de un edificio con el propósito de implantar una red de área local. Suele tratarse de cable de par trenzado de cobre, para redes de tipo IEEE 802.3 No obstante, también puede tratarse de fibra óptica o cable coaxial <br />Las grandes longitudes transportables evitan la incorporación de uniones<br />Los anclajes exigen poco espacio durante el transporte, el almacenamiento y la instalación<br />La buena flexibilidad de los anclajes los hace insensibles ante daños mecánicos<br />La longitud del anclaje es flexible, pudiendo acortarse a medida<br />Se puede suministrar doble protección anticorrosiva<br />La protección anticorrosiva puede confirmarse permanentemente midiendo el aislamiento eléctrico<br />Montaje sencillo debido al peso relativamente bajo<br />Los anclajes practicamente no tienen límite de capacidad de carga, pudiéndose variar libremente la cantidad de cables<br />Calidad garantizada por el sistema de supervisión de calidad interno y externo durante la producción<br /> <br />Pertenece a la capa de transporte porque el cableado permanente se encarga de trasportar datos y la capa del modelo OSI hace lo mismo<br />Cantidad de plug RJ45<br />RJ45 es un conector de registro , que especifica los conectores físicos masculinos y femeninos, así como la asignación de pines de los cables en un cable de teléfono. El \"

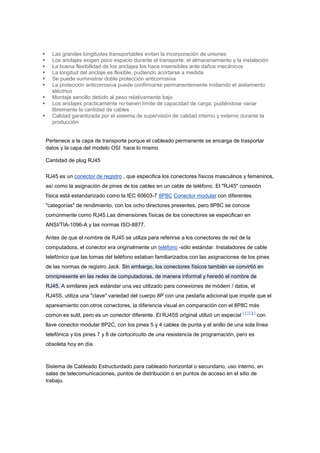

RJ45\"
conexión física está estandarizado como la IEC 60603-7 8P8C Conector modular con diferentes \"
categorías\"
de rendimiento, con los ocho directores presentes, pero 8P8C se conoce comúnmente como RJ45.Las dimensiones físicas de los conectores se especifican en ANSI/TIA-1096-A y las normas ISO-8877.<br />Antes de que el nombre de RJ45 se utiliza para referirse a los conectores de red de la computadora, el conector era originalmente un teléfono -sólo estándar. Instaladores de cable telefónico que las tomas del teléfono estaban familiarizados con las asignaciones de los pines de las normas de registro Jack. Sin embargo, los conectores físicos también se convirtió en omnipresente en las redes de computadoras, de manera informal y heredó el nombre de RJ45. A similares jack estándar una vez utilizado para conexiones de módem / datos, el RJ45S, utiliza una \"
clave\"

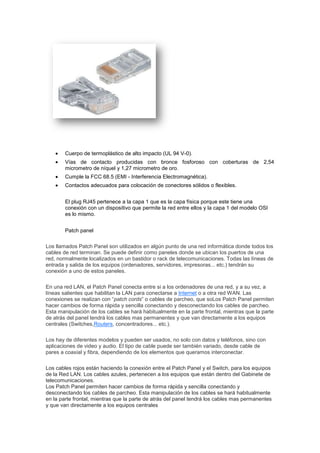

variedad del cuerpo 8P con una pestaña adicional que impide que el apareamiento con otros conectores, la diferencia visual en comparación con el 8P8C más común es sutil, pero es un conector diferente. El RJ45S original utilizó un especial [ 1 ] [ 2 ] con llave conector modular 8P2C, con los pines 5 y 4 cables de punta y el anillo de una sola línea telefónica y los pines 7 y 8 de cortocircuito de una resistencia de programación, pero es obsoleta hoy en día. <br />Sistema de Cableado Estructurdado para cableado horizontal o secundario, uso interno, en salas de telecomunicaciones, puntos de distribución o en puntos de acceso en el sitio de trabajo. <br />Cuerpo de termoplástico de alto impacto (UL 94 V-0).<br />Vías de contacto producidas con bronce fosforoso con coberturas de 2,54 micrometro de níquel y 1,27 micrometro de oro.<br />Cumple la FCC 68.5 (EMI - Interferencia Electromagnética).<br />Contactos adecuados para colocación de conectores sólidos o flexibles. <br />El plug RJ45 pertenece a la capa 1 que es la capa física porque este tiene una conexión con un dispositivo que permite la red entre ellos y la capa 1 del modelo OSI es lo mismo.<br />Patch panel<br />Los llamados Patch Panel son utilizados en algún punto de una red informática donde todos los cables de red terminan. Se puede definir como paneles donde se ubican los puertos de una red, normalmente localizados en un bastidor o rack de telecomunicaciones. Todas las líneas de entrada y salida de los equipos (ordenadores, servidores, impresoras... etc.) tendrán su conexión a uno de estos paneles.<br />En una red LAN, el Patch Panel conecta entre si a los ordenadores de una red, y a su vez, a líneas salientes que habilitan la LAN para conectarse a Internet o a otra red WAN. Las conexiones se realizan con “patch cords” o cables de parcheo, que soLos Patch Panel permiten hacer cambios de forma rápida y sencilla conectando y desconectando los cables de parcheo. Esta manipulación de los cables se hará habitualmente en la parte frontal, mientras que la parte de atrás del panel tendrá los cables mas permanentes y que van directamente a los equipos centrales (Switches,Routers, concentradores... etc.).<br />Los hay de diferentes modelos y pueden ser usados, no solo con datos y teléfonos, sino con aplicaciones de video y audio. El tipo de cable puede ser también variado, desde cable de pares a coaxial y fibra, dependiendo de los elementos que queramos interconectar.<br />Los cables rojos están haciendo la conexión entre el Patch Panel y el Switch, para los equipos de la Red LAN. Los cables azules, pertenecen a los equipos que están dentro del Gabinete de telecomunicaciones.Los Patch Panel permiten hacer cambios de forma rápida y sencilla conectando y desconectando los cables de parcheo. Esta manipulación de los cables se hará habitualmente en la parte frontal, mientras que la parte de atrás del panel tendrá los cables mas permanentes y que van directamente a los equipos centrales<br />El concepto de cableado estructurado, pretende dar una solución universal al tema de infraestructura de red ante el cambio constante de tecnología en los equipos de conectividad (hubs, switchs, routers, etc).El cableado estructurado incorpora el sistema de cableado que se extiende desde el área de trabajo de telecomunicaciones (puesto de trabajo) hasta el cuarto de telecomunicaciones, donde se ubica el rack concentrador del cableado.Este sistema de cableado incluye:· Las salidas (cajas/tapas/conectores) de telecomunicaciones en el área de trabajo (en inglés, Work Area Outlets).· Patch cords (cables y conectores) instalados entre las salidas del área de trabajo y el cuarto de telecomunicaciones.· Patch panels y patch cords utilizados para configurar las conexiones de cableado horizontal en el cuarto de telecomunicaciones.<br />La función que realiza dentro de un cableado estructurado es que los cableados estructurados se conectan al patch panel para asi obtener conectarse a una fuente de internet.<br /> Se adquieren patch panel para armar, es decir, que sólo viene el troquel para que cada uno de los conectores sea instalado, o viene armado de fábrica, en cuyo caso sólo es necesario ponchar el cable. se consiguen en presentación de 12, 24, 48, 96 puertos.· Los patch panels que se utilizan poseen dos opciones de frente: fijo para 24, 48 ó 96 ports RJ45 Categoría 5 o modular de hasta 24 ó 48 ports (RJ45 T568A, RJ45 T568B, RJ25, RJ11, ST, BNC o tapas ciegas) en colores diferentes. · La ventaja de los patch panels modulares, es que aceptan las mismas rosetas que se ubican en los puestos de trabajo en cualquier orden, tipo y color.· Poseen además un opcional para montar en pared, o se puede utilizar directamente para instalar en rack con frente standard de 19\"

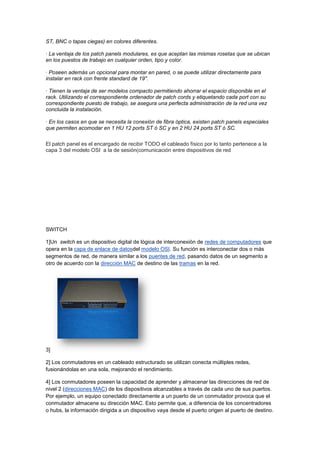

.· Tienen la ventaja de ser modelos compacto permitiendo ahorrar el espacio disponible en el rack. Utilizando el correspondiente ordenador de patch cords y etiquetando cada port con su correspondiente puesto de trabajo, se asegura una perfecta administración de la red una vez concluida la instalación.· En los casos en que se necesita la conexión de fibra óptica, existen patch panels especiales que permiten acomodar en 1 HU 12 ports ST ó SC y en 2 HU 24 ports ST ó SC.<br />El patch panel es el encargado de recibir TODO el cableado físico por lo tanto pertenece a la capa 3 del modelo OSI a la de sesión(comunicación entre dispositivos de red<br />SWITCH<br />1]Un switch es un dispositivo digital de lógica de interconexión de redes de computadores que opera en la capa de enlace de datosdel modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes de red, pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.<br />3]<br />2] Los conmutadores en un cableado estructurado se utilizan conecta múltiples redes, fusionándolas en una sola, mejorando el rendimiento.<br />4] Los conmutadores poseen la capacidad de aprender y almacenar las direcciones de red de nivel 2 (direcciones MAC) de los dispositivos alcanzables a través de cada uno de sus puertos. Por ejemplo, un equipo conectado directamente a un puerto de un conmutador provoca que el conmutador almacene su dirección MAC. Esto permite que, a diferencia de los concentradores o hubs, la información dirigida a un dispositivo vaya desde el puerto origen al puerto de destino. En el caso de conectar dos conmutadores o un conmutador y un concentrador, cada conmutador aprenderá las direcciones MAC de los dispositivos accesibles por sus puertos, por lo tanto en el puerto de interconexión se almacenan las MAC de los dispositivos del otro conmutador.<br />5] opera en la capa de enlace de datos del modelo OSI.<br />ROUTERS<br />*es un dispositivo de hardware usado para la interconexión de redes informáticas que permite asegurar el direccionamiento de paquetes de datos entre ellas o determinar la mejor ruta que deben tomar.<br />2] Cuando los datos se presenta en en una de las líneas, el router lee la información de dirección en el paquete para determinar su destino final.Luego, utilizando la información en su tabla de enrutamiento , que dirige el paquete a la red siguiente de su viaje o descarta el paquete.<br />3] <br />4] En términos técnicos se traspasan \"
paquetes\"
de información desde su fuente hacia un destino a través de \"
nodos\"

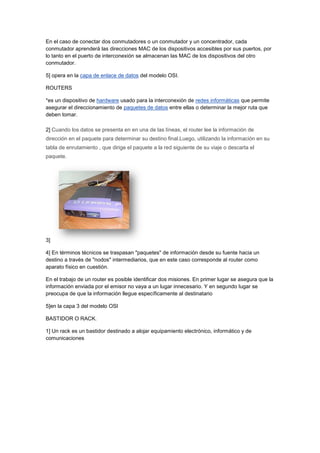

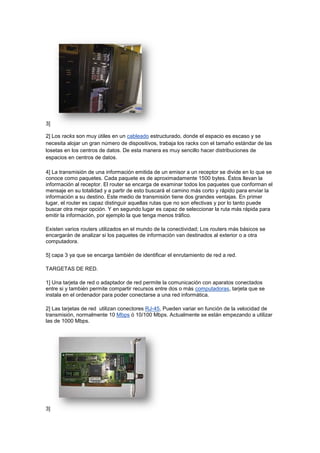

intermediarios, que en este caso corresponde al router como aparato físico en cuestión.<br />En el trabajo de un router es posible identificar dos misiones. En primer lugar se asegura que la información enviada por el emisor no vaya a un lugar innecesario. Y en segundo lugar se preocupa de que la información llegue específicamente al destinatario<br />5]en la capa 3 del modelo OSI<br />BASTIDOR O RACK.<br />1] Un rack es un bastidor destinado a alojar equipamiento electrónico, informático y de comunicaciones<br />3] <br />2] Los racks son muy útiles en un cableado estructurado, donde el espacio es escaso y se necesita alojar un gran número de dispositivos, trabaja los racks con el tamaño estándar de las losetas en los centros de datos. De esta manera es muy sencillo hacer distribuciones de espacios en centros de datos.<br />4] La transmisión de una información emitida de un emisor a un receptor se divide en lo que se conoce como paquetes. Cada paquete es de aproximadamente 1500 bytes. Éstos llevan la información al receptor. El router se encarga de examinar todos los paquetes que conforman el mensaje en su totalidad y a partir de esto buscará el camino más corto y rápido para enviar la información a su destino. Este medio de transmisión tiene dos grandes ventajas. En primer lugar, el router es capaz distinguir aquellas rutas que no son efectivas y por lo tanto puede buscar otra mejor opción. Y en segundo lugar es capaz de seleccionar la ruta más rápida para emitir la información, por ejemplo la que tenga menos tráfico.<br />Existen varios routers utilizados en el mundo de la conectividad; Los routers más básicos se encargarán de analizar si los paquetes de información van destinados al exterior o a otra computadora.<br />5] capa 3 ya que se encarga también de identificar el enrutamiento de red a red.<br />TARGETAS DE RED.<br />1] Una tarjeta de red o adaptador de red permite la comunicación con aparatos conectados entre si y también permite compartir recursos entre dos o más computadoras, tarjeta que se instala en el ordenador para poder conectarse a una red informática.<br />2] Las tarjetas de red utilizan conectores RJ-45, Pueden variar en función de la velocidad de transmisión, normalmente 10 Mbps ó 10/100 Mbps. Actualmente se están empezando a utilizar las de 1000 Mbps.<br />3] <br />4] Cada tarjeta de red tiene un número de identificación único de 48 bits, en hexadecimal llamado dirección MAC (no confundir conApple Macintosh). Estas direcciones hardware únicas son administradas por el Institute of Electronic and Electrical Engineers (IEEE). Los tres primeros octetos del número MAC son conocidos como OUI e identifican a proveedores específicos y son designados por la IEEE.<br />Se denomina también NIC al circuito integrado de la tarjeta de red que se encarga de servir como interfaz de Ethernet entre el medio físico (por ejemplo un cable coaxial) y el equipo (por ejemplo una computadora personal o una impresora). Es un circuito integrado usado en computadoras o periféricos tales como las tarjetas de red, impresoras de red o sistemas intergrados (embebed en inglés), para conectar dos o más dispositivos entre sí a través de algún medio, ya sea conexión inalámbrica, cable UTP, cable coaxial, fibra óptica, etc.<br />5] red ya que mantiene una relación en intercambio de datos y de sesión ya que permite el enlace entre 2 pcs y su intercange de datos <br />
