1. PRÁCTICA E/S DIGITALES
MICROELECTRONICA

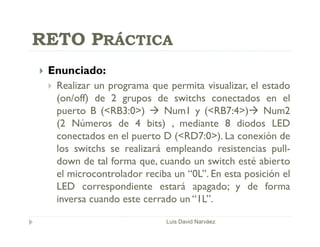

2.  Enunciado:
 Realizar un programa que permita visualizar, el estado
(on/off) de 2 grupos de switchs conectados en el
puerto B (<RB3:0>)  Num1 y (<RB7:4>) Num2
(2 Números de 4 bits) , mediante 8 diodos LED
conectados en el puerto D (<RD7:0>). La conexión de
los switchs se realizará empleando resistencias pull-
down de tal forma que, cuando un switch esté abierto
el microcontrolador reciba un “0L”. En esta posición el
LED correspondiente estará apagado; y de forma
inversa cuando este cerrado un “1L”.
Luis David Narváez
RETO PRÁCTICA

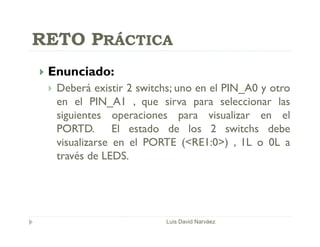

3.  Enunciado:
 Deberá existir 2 switchs; uno en el PIN_A0 y otro
en el PIN_A1 , que sirva para seleccionar las
siguientes operaciones para visualizar en el
PORTD. El estado de los 2 switchs debe
visualizarse en el PORTE (<RE1:0>) , 1L o 0L a
través de LEDS.
Luis David Narváez
RETO PRÁCTICA

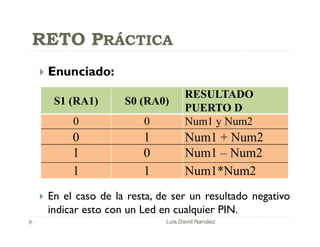

4.  Enunciado:
 En el caso de la resta, de ser un resultado negativo
indicar esto con un Led en cualquier PIN.
Luis David Narváez
RETO PRÁCTICA
S1 (RA1) S0 (RA0)
RESULTADO
PUERTO D
0 0 Num1 y Num2
0 1 Num1 + Num2
1 0 Num1 – Num2
1 1 Num1*Num2
