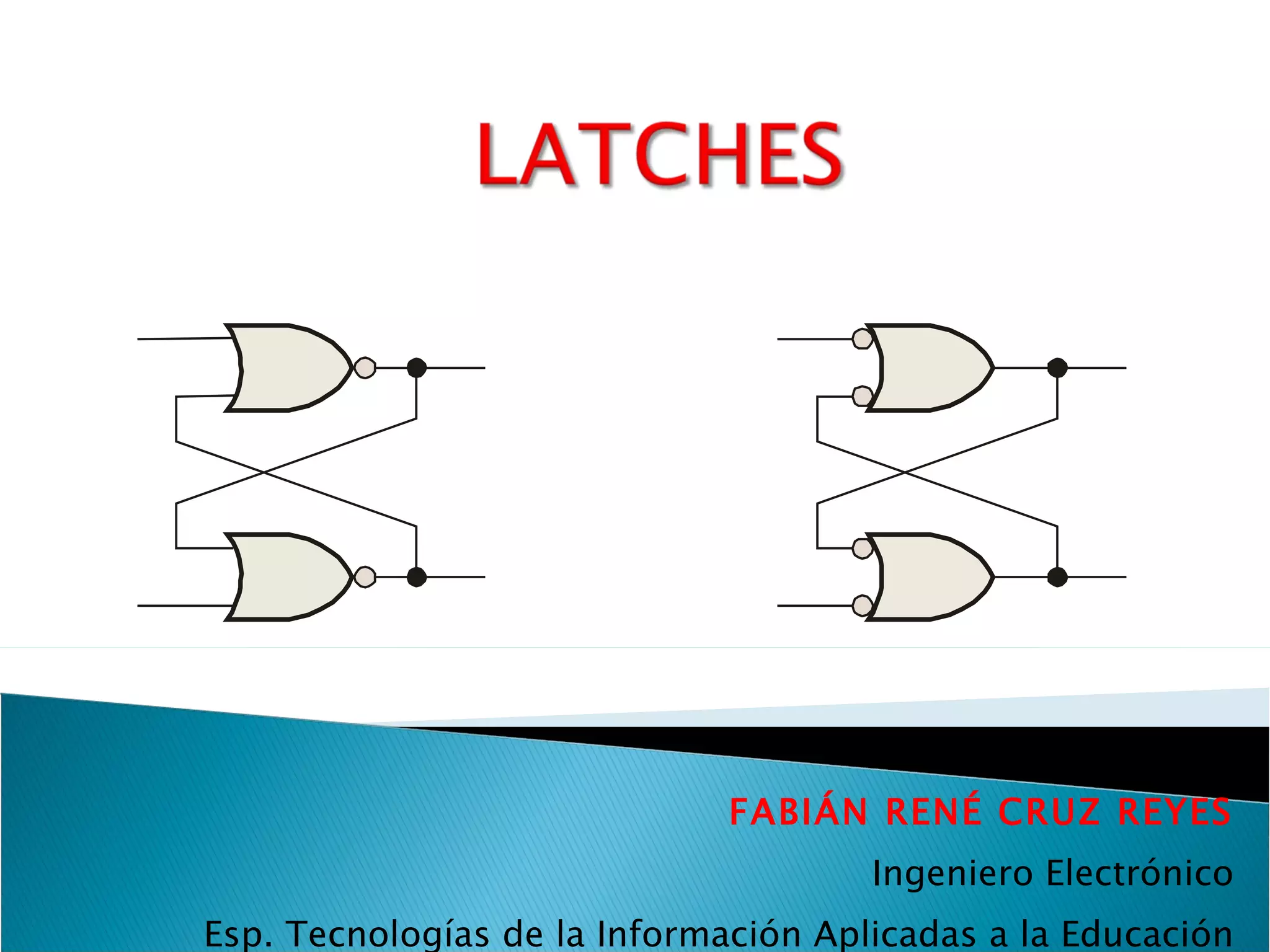

1. FABIÁN RENÉ CRUZ REYES Ingeniero Electrónico Esp. Tecnologías de la Información Aplicadas a la Educación

2. Latches Es un tipo de dispositivo lógico de almacenamiento temporal de dos estados (biestable o multivibrador), que se suele agrupar en una categoría diferente a la de los flips-flops. La diferencia principal entre ambos tipos de dispositivos está en el método empleado para cambiar de estado. Figura 1 Figura 2 NOR Latch Entradas Activas en Alto NAND Latch Entradas Activas en Bajo R S Q Q El latch S-R Un latch es un tipo de multivibrador biestable. Un latch S-R (Set-Reset) con entrada activa a nivel alto se compone de dos puertas NOR acopladas tal como se muestra en la figura 1; un latch S-R con entrada activa a nivel bajo está formado por dos puertas NAND conectadas tal como se muestra en la figura 2. Observe que la salida de cada compuerta se conecta a la entrada de la puerta opuesta. Esto origina la realimentación (feedback) regenerativa característica de todos los multivibradores. Q S R Q

3. Tabla de Verdad Latch con estrada activa en nivel bajo ̃S ̃R Q ̃Q Comentarios 1 1 NC NC No cambio 0 1 1 0 Latch en estado SET 1 0 0 1 Latch en estado RESET 0 0 1 1 Condición no válida

4. El Latch S-R está disponible como el circuito integrado 74LS279A Latches 1 Q 2 Q 3 Q 4 Q 74LS279A Se centra en cuatro Latch internos Los Latch de S - R son de uso frecuente para los circuitos Antirrebote de los contactos de un interruptor Posición 1 a 2 Posición 2 a 1 S R Q V CC S R

5. Solución Recuerde que S y R únicamente se activan cuando EN es Alto. S R EN Q Latch con entrada de habilitación : El Latch tiene una entrada adicional la cual va a permitir el cambio en las salidas Latches R S Q EN Determinar la forma de onda de la salida Q , si se aplican las señales de entrada mostradas en la figura, el estado inicial de Q es bajo. Ejemplo Q

6. El LATCH Tipo D se diferencia del LATCH S - R en que solo tiene una entrada, además de la de habilitación (EN), esta entrada recibe el nombre de entrada de datos D. Latch Tipo D D EN Q Q D EN La tabla de verdad para el Latch tipo D resume su operación. Q Q

7. Latches Determine la salida Q para el Latch tipo D , con las siguientes entradas. Q D EN Ejemplo Note que EN no es activo durante estas veces así que el resultado del Latch no cambia . Q

8. El resultado de un Latch tipo D no cambiará si: Si las salidas son niveles bajos. Si EN no está activo Si D es un nivel bajo Todas las anteriores 2. Hacer el dibujo de un circuito con los integrados 74LS00 y 74LS02, en los cuales se puedan comprobar las tablas de verdad de cada uno de estos Latch S-R (Con entradas activas en nivel bajo y en nivel alto) 3. Haga el dibujo de un ejemplo de una aplicación práctica que se le puede dar a un Latch (S-R) ó Tipo D

9. 4. Suponga que el resultado inicial en Q es alto, para las entradas mostradas, el resultado se irá de alto a bajo sobre qué impulso de reloj? 1 2 3 4 EN R S 1 2 3 4 5. En un Latch tipo D con entrada de habilitación, la salida Q siempre es igual a la entrada D: Antes del pulso de habilitación Durante el pulso de habilitación Inmediatamente después del pulso de habilitación Respuestas b y c
