1. Implementación de diferentes tipos de circuitos, para cada caso de
multivibradores
Mesías G. Luis M.
Universidad Nacional San Luis Gonzaga de Ica, Perú
luismesias@outlook.es
Resumen
En este artículo se pretende dar a conocer acerca de
los estados de los circuitos secuenciales astables,
biestable y monoestable, los cuales son circuitos
digitales que poseen las propiedades de
almacenamiento de las entradas que pasan a través de
bloques de memoria. Para llevar a cabo esta
propiedad es necesaria la realimentación de las
salidas, o parte de las salidas hacia la entrada del
circuito conbinacional. También se narra el
funcionamiento de un multivibrador los cuales son
generadores de frecuencia variable alimentados con
corriente continua que producen ondas cuadradas que
son necesarias en cualquier circuito electrónico y
trabajando con un integrado 555.
ABSTRACT
This article aims to raise awareness about the states
of sequential circuit`s astable, biestable and
monoestable, which are digital circuits have storage
properties of the entries that pass through memory
blocks. To carry out this property is required
feedback from the outputs,orpart of the outlets to the
circuit input combinational.It also tellsthe operation
of a multivibrador which are variable frequency
generators dc supply which produce square waves
which are necessary for any electronic circuit and
worked with a 555 integrated.
Palabrasclaves:
Multivibrador: Los Multivibradores están dentro del
terreno de los circuitos productores de señales cuyo
origen se encuentra en el oscilador, aunque con
procedimientos y resultados diferentes. El tipo de
multivibrador a que vamos a referirnos en primer
lugar, recibe el nombre de multivibrador astable, es
decir que genera oscilaciones eléctricas de mayor o
menor frecuencia. Después nos referiremos a
los mutivibradores biestables y de
los monoestables que se utilizan los encendidos
electrónicos integrales, de máxima complejidad
electrónica.
Astable.
También conocido como osciladorde carrera libre, es
un circuito capaz de cambiar de un estado a otro sin
intervención externa, al ser conectado,
automáticamente comienza su ciclo permaneciendo
en un estado por cierto tiempo, cambiando al otro
estado y permaneciendo en este el mismo tiempo que
el estado anterior, Es decir, tiene un ciclo activo del
50%. Un buen ejemplo de esto es circuito
integrado 555, conectado como Multivibrador
Astable, con el cuál puede lograrse este efecto.
Biestable.
Es un circuito capaz de cambiar de un estado al otro,
pero a diferencia del anterior, este circuito necesita
forzosamente de un pulso externo para cambiar sus
estados, no puede hacerlo automáticamente, y puede
mantenerse en un solo estado indefinidamente
siempre y cuando no reciba un pulso externo. Un
buen ejemplo de esto es un Flip Flop (el más sencillo,
el de tipo "Set Reset"), este circuito necesita un pulso
en cada una de sus entradas para poder cambiar entre
estados.
Monoestable.
Este circuito tiene la característica de que necesita de
un pulso externo para cambiar de estado, pasado un
período de tiempo, este regresa al estado anterior, es
imposible mantener el estado activo indefinidamente.
A este circuito comúnmente se le conoce como
"Timer", Un buen ejemplo de esto,es nuevamente el
circuito integrado 555, conectado como
Multivibrador Monoestable.
Circuito: es una red eléctrica (interconexión de dos o
más componentes, tales como resistencias,
inductores, capacitores, fuentes, interruptores y
semiconductores) que contiene al menos una
trayectoria cerrada.
I. INTRODUCCION
La importancia de la electrónica y la
electricidad en nuestra vida diaria, puesto
que la evolución tecnológica nos exige, hace
que día a día la implementemos y una de las
formas por las que debemos empezar es
diseñando, practicando, e implementando
diferentes circuitos.
Antes de empezar a hablar de los
multivibradores es necesario saber el
2. funcionamiento del temporizador con el que
se va a trabajar.
II. TEMPORIZADOR 555
El 555 es un circuito integrado cuya función principal
es producir pulsos de temporización con precisión,
entre sus funciones secundarias están la de oscilador,
divisor de frecuencia, modulador o generador.
III. FUNCIONAMIENTO TEMPORIZADOR
555:
Se alimenta de una fuente externa conectada entre sus
terminales 8 (+Vcc) y 1(GND) tierra; el voltaje de la
fuente va desde los 5 voltios hasta 15 voltios de
corriente continua, la misma fuente se conecta a un
circuito pasivo RC, que proporciona por medio de la
descarga de su capacitor una señalde voltaje que esta
en funcion del tiempo, esta señalde tensión es de 1/3
de Vcc y se compara contra el voltaje aplicado
externamente sobre la terminal 2 (TRIGGER) que es
la entrada de un comparador.
La terminal 6 (THRESHOLD) se ofrece como la
entrada de otro comparador, en la cual se compara a
2/3 de la Vcc contra la amplitud de señal externa que
le sirve de disparo.
La terminal 5(CONTROL VOLTAGE) se dispone
para producir modulación por anchura de pulsos, la
descargardel condensadorexterior se hace por medio
de la terminal 7 (DISCHARGE), se descarga cuando
el transitor (NPN) T1, se encuentra en saturaion, se
puede descargar prematuramente el capacitor por
medio de la polarización del transitor (PNP) T2
IV. MULTIVIBRADOR DESCRIPCION
El multivibrador es un circuito de electrónica
analógica con dos estados que genera una señal
cuadrada.
V. CARACTERÍSTICAS DE UN
MULTIVIBRADOR
La principal característica de este dispositivo es su
lazo de retroalimentación, lo que le convierte en un
circuito regenerativo. Este lazo de retroalimentación
posee una ganancia de voltaje muy alta cuando todos
los dispositivos que lo componen se encuentran en
regiones activas,llegando a alcanzar valores de hasta
varios miles.
Por otra parte, esa misma ganancia puede descender
hasta valores cercanos a cero cuando alguno de los
dispositivos del lazo no está en su región activa.
VI. Aplicaciones de multivibrador
El multivibrador, al ser un dispositivo de
conmutación, se utiliza principalmente como
temporizador en circuitos digitales y
analógicos. Otra aplicación importante de
este tipo de dispositivos es de la generación
de formas de ondas.
VII. MULTIVIBRADOR AESTABLE
Circuito con un integrado 555 funcionando como
aestable.
En electrónica, un astable es un multivibrador que no
tiene ningún estado estable,lo que significa que posee
dos estados "quasi-estables" entre los que conmuta,
permaneciendo en cada uno de ellos un tiempo
determinado. La frecuencia de conmutación depende,
en general, de la carga y descarga de condensadores.
CIRCUITO MULTIVIBRADOR
Funcionamiento del circuito:
El condensadorC1 está permanentemente cargándose
y descargándose.Cuando se carga lo hace a través de
R1 mientras que cuando se descarga lo hace a través
de R2.
Esta particularidad se consigue gracias al diodo D3
conectado en paralelo con R2.
El condensadorse carga hasta los 2/3 de la tensión de
alimentación (Vcc). Llegados a este punto el
condensador comienza a descargarse hasta 1/3 de la
tensión de alimentación (Vcc). El proceso se repite

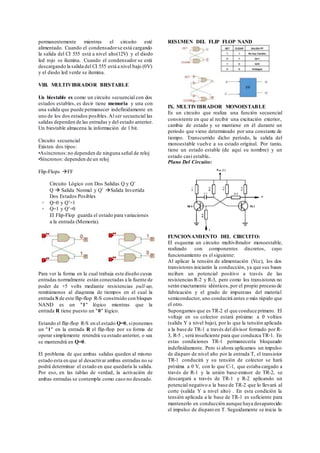

3. permanentemente mientras el circuito esté
alimentado. Cuando el condensadorse está cargando
la salida del CI 555 está a nivel alto(12V) y el diodo
led rojo se ilumina. Cuando el condensador se está
descargando la salida del CI 555 está a nivel bajo (0V)
y el diodo led verde se ilumina.
VIII. MULTIVIBRADOR BIESTABLE
Un biestable es como un circuito secuencial con dos
estados estables, es decir tiene memoria y una con
una salida que puede permanecer indefinidamente en
uno de los dos estados posibles.Al ser secuencial las
salidas dependen de las entradas y del estado anterior.
Un biestable almacena la información de 1 bit.
Circuito secuencial
Existen dos tipos:
•Asíncronos:no dependen de ninguna señal de reloj
•Síncronos: dependen de un reloj
Flip-Flops FF
Circuito Lógico con Dos Salidas Q y Q’
Q Salida Normal y Q’ Salida Invertida
Dos Estados Posibles
◦ Q=0 y Q’=1
◦ Q=1 y Q’=0
El Flip-Flop guarda el estado para variaciones
a la entrada (Memoria).
Para ver la forma en la cual trabaja este diseño cuyas
entradas normalmente están conectadas a la fuente de
poder de +5 volts mediante resistencias pull-up,
remitámonos al diagrama de tiempos en el cual la
entrada S de este flip-flop R-S construído con bloques
NAND es un "1" lógico mientras que la
entrada R tiene puesto un "0" lógico.
Estando el flip-flop R-S en el estado Q=0, siponemos
un "1" en la entrada R el flip-flop por su forma de
operar simplemente retendrá su estado anterior, o sea
se mantendrá en Q=0.
El problema de que ambas salidas queden al mismo
estado esta en que al desactivar ambas entradas no se
podrá determinar el estado en que quedaría la salida.
Por eso, en las tablas de verdad, la activación de
ambas entradas se contempla como caso no deseado.
RESUMEN DEL FLIP FLOP NAND
IX. MULTIVIBRADOR MONOESTABLE
Es un circuito que realiza una función secuencial
consistente en que al recibir una excitación exterior,
cambia de estado y se mantiene en él durante un
periodo que viene determinado por una constante de
tiempo. Transcurrido dicho período, la salida del
monoestable vuelve a su estado original. Por tanto,
tiene un estado estable (de aquí su nombre) y un
estado casi estable.
Plano Del Circuito:
FUNCIONAMIENTO DEL CIRCUITO:
El esquema un circuito multivibrador monoestable,
realizado con componentes discretos, cuyo
funcionamiento es el siguiente:
Al aplicar la tensión de alimentación (Vcc), los dos
transistores iniciarán la conducción, ya que sus bases
reciben un potencial positivo a través de las
resistencias R-2 y R-3, pero como los transistores no
serán exactamente idénticos,por el propio proceso de
fabricación y el grado de impurezas del material
semiconductor, uno conducirá antes o más rápido que
el otro.
Supongamos que es TR-2 el que conduce primero. El
voltaje en su colector estará próximo a 0 voltios
(salida Y a nivel bajo), por lo que la tensión aplicada
a la base de TR-1 a través del divisor formado por R-
3, R-5 , será insuficiente para que conduzca TR-1. En
estas condiciones TR-1 permanecería bloqueado
indefinidamente. Pero si ahora aplicamos un impulso
de disparo de nivel alto por la entrada T, el transistor
TR-1 conducirá y su tensión de colector se hará
próxima a 0 V, con lo que C-1, que estaba cargado a
través de R-1 y la unión base-emisor de TR-2, se
descargará a través de TR-1 y R-2 aplicando un
potencial negativo a la base de TR-2 que lo llevará al
corte (salida Y a nivel alto) . En esta condición la
tensión aplicada a la base de TR-1 es suficiente para
mantenerlo en conducción aunque haya desaparecido
el impulso de disparo en T. Seguidamente se inicia la
4. carga de C-1 a través de R-2 y TR-1 hasta que la
tensión en el punto de unión de C-1 y R-2 (base de
TR-2) sea suficiente para que TR-2 vuelva a conducir
y TR-1 quede bloqueado. La duración del periodo
casi estable viene definido por los valores de C-1 y
R-2.
MATERIALES:
2 transistores NPN
6 resistencias
1 condensador
CONCLUSIÓN:
El circuito astable no posee un
estado estable sino dos estados
"quasi-estables"
El circuito biestable, posee dos
estados estables ya sea nivel bajo o
alto, es decir retienen el dato de
salida aunque desaparezca el de
entrada.
El circuito monoestable posee un
solo estado estable y otro Quasi-
estable, nivel alto o bajo si esta se
quita la salida regresa a su estado
anterior.
DIFICULTADES:
Poca información, o si hay pues no es muy
detallada
X. OBJETIVOS:
Objetivo General
El objetivo del presente trabajo es dar a conocer y
explicar los diferentes tipos de multivibradores.
OBJETIVOS ESPECIFICOS:
Poner en practica los conocimientos adquiridos
durante mi proceso de formación.
RECOMENDACIONES
Si gusta realizar los circuitos mostrados
anteriormente:
Siempre guiarse del plano y las posiciones
en que están los dispositivos, para así no
causar cortos ni problemas con los
dispositivos.
En todo caso Buscar sus respectivos
Datasheet del 555, nand, etc
WEB GRAFÍA
https://docs.google.com/document/d/1XHn
gGTXMcAK1OWzJqbiStqNa1iZCdhRKhb
OSwLAidtY/edit?pli=1
http://www.etitudela.com/profesores/jplv/d
ownloads/555astable2.pdf
https://www.google.com.pe/url?sa=t&rct=j
&q=&esrc=s&source=web&cd=6&cad=rja
&uact=8&ved=0CCoQFjAF&url=http%3A
%2F%2Ffcidca.webcindario.com%2Fflipfl
ops.ppt&ei=bQytU4KhMeaosASXx4GwD
Q&usg=AFQjCNG_fj3BeJ4CzNE-5-
9vYDQI8eLHxA&bvm=bv.69837884,d.c
Wc
