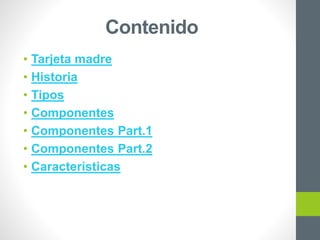

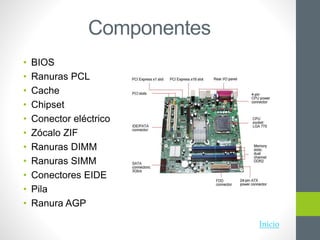

• Tarjeta madre
• Historia
• Tipos
• Componentes
• Componentes Part.1
• Componentes Part.2
• Características
3. Tarjeta madre

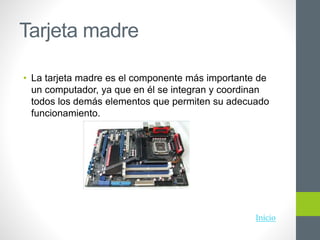

• La tarjeta madre es el componente más importante de
un computador, ya que en él se integran y coordinan
todos los demás elementos que permiten su adecuado
funcionamiento.
Inicio
4. Historia de la tarjeta madre

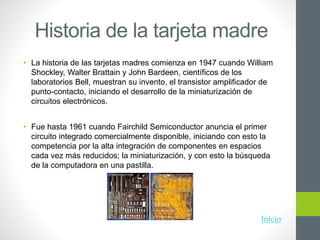

• La historia de las tarjetas madres comienza en 1947 cuando William
Shockley, Walter Brattain y John Bardeen, científicos de los
laboratorios Bell, muestran su invento, el transistor amplificador de
punto-contacto, iniciando el desarrollo de la miniaturización de
circuitos electrónicos.
• Fue hasta 1961 cuando Fairchild Semiconductor anuncia el primer
circuito integrado comercialmente disponible, iniciando con esto la
competencia por la alta integración de componentes en espacios
cada vez más reducidos; la miniaturización, y con esto la búsqueda
de la computadora en una pastilla.
Inicio
5. Tipos

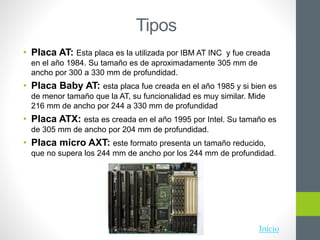

• Placa AT: Esta placa es la utilizada por IBM AT INC y fue creada
en el año 1984. Su tamaño es de aproximadamente 305 mm de
ancho por 300 a 330 mm de profundidad.
• Placa Baby AT: esta placa fue creada en el año 1985 y si bien es
de menor tamaño que la AT, su funcionalidad es muy similar. Mide
216 mm de ancho por 244 a 330 mm de profundidad
• Placa ATX: esta es creada en el año 1995 por Intel. Su tamaño es
de 305 mm de ancho por 204 mm de profundidad.
• Placa micro AXT: este formato presenta un tamaño reducido,
que no supera los 244 mm de ancho por los 244 mm de profundidad.
Inicio
7. Componentes Part.1

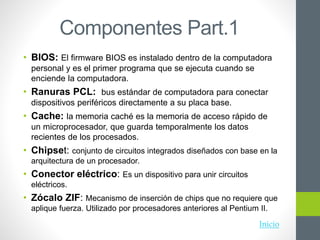

• BIOS: El firmware BIOS es instalado dentro de la computadora
personal y es el primer programa que se ejecuta cuando se
enciende la computadora.
• Ranuras PCL: bus estándar de computadora para conectar
dispositivos periféricos directamente a su placa base.
• Cache: la memoria caché es la memoria de acceso rápido de
un microprocesador, que guarda temporalmente los datos
recientes de los procesados.
• Chipset: conjunto de circuitos integrados diseñados con base en la
arquitectura de un procesador.
• Conector eléctrico: Es un dispositivo para unir circuitos
eléctricos.
• Zócalo ZIF: Mecanismo de inserción de chips que no requiere que
aplique fuerza. Utilizado por procesadores anteriores al Pentium II.
Inicio
8. Componentes Part.2

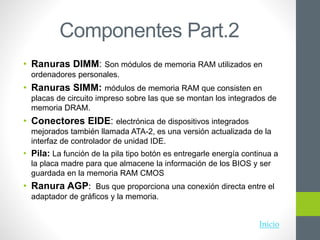

• Ranuras DIMM: Son módulos de memoria RAM utilizados en
ordenadores personales.
• Ranuras SIMM: módulos de memoria RAM que consisten en
placas de circuito impreso sobre las que se montan los integrados de
memoria DRAM.
• Conectores EIDE: electrónica de dispositivos integrados
mejorados también llamada ATA-2, es una versión actualizada de la
interfaz de controlador de unidad IDE.
• Pila: La función de la pila tipo botón es entregarle energía continua a
la placa madre para que almacene la información de los BIOS y ser
guardada en la memoria RAM CMOS
• Ranura AGP: Bus que proporciona una conexión directa entre el
adaptador de gráficos y la memoria.
Inicio
9. Características

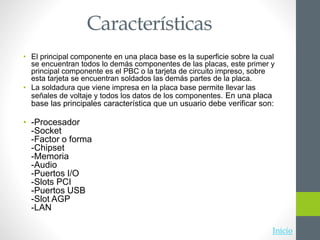

• El principal componente en una placa base es la superficie sobre la cual
se encuentran todos lo demás componentes de las placas, este primer y
principal componente es el PBC o la tarjeta de circuito impreso, sobre
esta tarjeta se encuentran soldados las demás partes de la placa.
• La soldadura que viene impresa en la placa base permite llevar las
señales de voltaje y todos los datos de los componentes. En una placa
base las principales característica que un usuario debe verificar son:
• -Procesador
-Socket
-Factor o forma
-Chipset
-Memoria
-Audio
-Puertos I/O
-Slots PCI
-Puertos USB
-Slot AGP
-LAN
Inicio
