1. TÉCNICAS
CONSTRUCTIVAS
CONTEMPORANEAS EN
DUBAI
Integrantes:
Luz Millán C.I. 25.93.804
Segundo Suárez C.I. 26.082.953
República Bolivariana de Venezuela
Ministerio del Poder Popular para la Educación
Instituto Universitario Politécnico Santiago Mariño
Extensión Porlamar
HISTORIADELATECNOLOGÍA

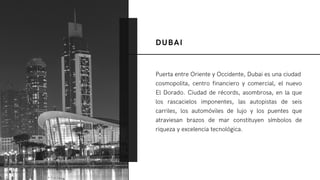

2. DUBAI
Puerta entre Oriente y Occidente, Dubai es una ciudad
cosmopolita, centro financiero y comercial, el nuevo
El Dorado. Ciudad de récords, asombrosa, en la que
los rascacielos imponentes, las autopistas de seis
carriles, los automóviles de lujo y los puentes que
atraviesan brazos de mar constituyen símbolos de
riqueza y excelencia tecnológica.

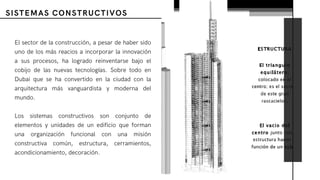

3. SISTEMAS CONSTRUCTIVOS
El sector de la construcción, a pesar de haber sido
uno de los más reacios a incorporar la innovación
a sus procesos, ha logrado reinventarse bajo el
cobijo de las nuevas tecnologías. Sobre todo en
Dubai que se ha convertido en la ciudad con la
arquitectura más vanguardista y moderna del
mundo.
Los sistemas constructivos son conjunto de
elementos y unidades de un edificio que forman
una organización funcional con una misión
constructiva común, estructura, cerramientos,
acondicionamiento, decoración.

4. El pilote es un elemento
constructivo utilizado
para cimentación de
obras, que permite
trasladar las cargas
hasta un estrato
resistente del suelo
CIMENTACIÓN
POR PILOTAJE
Consiste en la
utilización de hormigón
o concreto reforzado
con barras o mallas
de acero,llamadas arma
duras. utilizado
mayormente en los
rascacielos de Dubai.
HORMIGÓN
ARMADO
Al igual que otros tipos
de acero, los
componentes principales
son hierro y carbono.
utilizados en obras de
gran envergadura. para
salvar grandes luces se
utilizan macro cerchas.
ACERO
ESTRUCTURAL
ESTRUCTURA
EN DUBAI
SISTEMAS CONSTRUCTIVOS

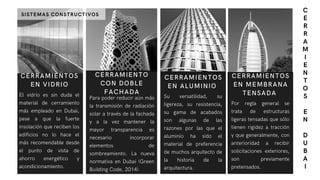

5. El vidrio es sin duda el
material de cerramiento
más empleado en Dubai,
pese a que la fuerte
insolación que reciben los
edificios no lo hace el
más recomendable desde
el punto de vista de
ahorro energético y
acondicionamiento.
CERRAMIENTOS
EN VIDRIO
Por regla general se
trata de estructuras
ligeras tensadas que sólo
tienen rigidez a tracción
y que generalmente, con
anterioridad a recibir
solicitaciones exteriores,
son previamente
pretensados.
CERRAMIENTOS
EN MEMBRANA
TENSADA
C
E
R
R
A
M
I
E
N
T
O
S
E
N
D
U
B
A
I
Para poder reducir aún más
la transmisión de radiación
solar a través de la fachada
y a la vez mantener la
mayor transparencia es
necesario incorporar
elementos de
sombreamiento. La nueva
normativa en Dubai (Green
Building Code, 2014)
CERRAMIENTO
CON DOBLE
FACHADA
Su versatilidad, su
ligereza, su resistencia,
su gama de acabados
son algunas de las
razones por las que el
aluminio ha sido el
material de preferencia
de muchos arquitecto de
la historia de la
arquitectura.
CERRAMIENTOS
EN ALUMINIO
SISTEMAS CONSTRUCTIVOS

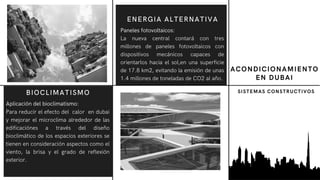

6. Aplicación del bioclimatismo:
Para reducir el efecto del calor en dubai
y mejorar el microclima alrededor de las
edificaciónes a través del diseño
bioclimático de los espacios exteriores se
tienen en consideración aspectos como el
viento, la brisa y el grado de reflexión
exterior.
BIOCLIMATISMO
ACONDICIONAMIENTO
EN DUBAI
Paneles fotovoltaicos:
La nueva central contará con tres
millones de paneles fotovoltaicos con
dispositivos mecánicos capaces de
orientarlos hacia el sol,en una superficie
de 17.8 km2, evitando la emisión de unas
1.4 millones de toneladas de CO2 al año.
ENERGIA ALTERNATIVA
SISTEMAS CONSTRUCTIVOS

7. En cuanto a la Decoración en las
edificaciones en Dubai podemos decir
que son bastante lujosas y se caracteriza
por un diseño opulento y palaciego.
LUJO
DECORACIÓN EN
DUBAI
A pesar de la opulencia del estilo
Dubaiense no se deja atrás nunca la
elegancia y las formas únicas, que hacen
de todas las edificaciones únicas e
importantes ante el Mundo y la
arquirtectura. Cada una de ellas un
ejemplo de lo posible, llamado imposible.
ELEGANCIA
SISTEMAS CONSTRUCTIVOS

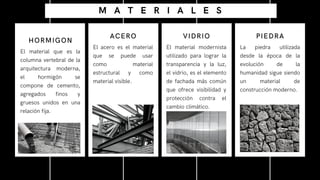

8. El material que es la
columna vertebral de la
arquitectura moderna,
el hormigón se
compone de cemento,
agregados finos y
gruesos unidos en una
relación fija.
HORMIGON
El acero es el material
que se puede usar
como material
estructural y como
material visible.
ACERO
El material modernista
utilizado para lograr la
transparencia y la luz,
el vidrio, es el elemento
de fachada más común
que ofrece visibilidad y
protección contra el
cambio climático.
VIDRIO
La piedra utilizada
desde la época de la
evolución de la
humanidad sigue siendo
un material de
construcción moderno.
PIEDRA
M A T E R I A L E S

9. se han
desarrollado impresoras
para producir paneles,
módulos e incluso
estructuras
completas de hormigón
o polímero.
IMPRESION 3D
Los
bioplásticos son
polímeros duraderos
fabricados a partir de
biomasa renovable
en lugar de petróleo.
BIOPLASTICOS
Pueden
usarse paneles solares
térmicos en la parte
exterior de las paredes de
los edificios para captar el
calor solar y utilizarlo de
manera eficiente
ENVOLTURA
FOTOVOLTATICA
material que
constituyen una buena
alternativa para los
cerramientos, divisiones
interiores y cubiertas.
PANELES DE
FIBRAS Y
COMPOSITES
M A T E R I A L E S

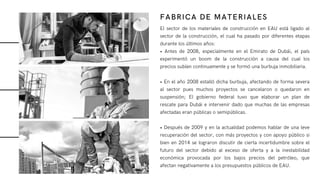

10. El sector de los materiales de construcción en EAU está ligado al
sector de la construcción, el cual ha pasado por diferentes etapas
durante los últimos años:
• Antes de 2008, especialmente en el Emirato de Dubái, el país
experimentó un boom de la construcción a causa del cual los
precios subían continuamente y se formó una burbuja inmobiliaria.
• En el año 2008 estalló dicha burbuja, afectando de forma severa
al sector pues muchos proyectos se cancelaron o quedaron en
suspensión; El gobierno federal tuvo que elaborar un plan de
rescate para Dubái e intervenir dado que muchas de las empresas
afectadas eran públicas o semipúblicas.
• Después de 2009 y en la actualidad podemos hablar de una leve
recuperación del sector, con más proyectos y con apoyo público si
bien en 2014 se lograron discutir de cierta incertidumbre sobre el
futuro del sector debido al exceso de oferta y a la inestabilidad
económica provocada por los bajos precios del petróleo, que
afectan negativamente a los presupuestos públicos de EAU.
FABRICA DE MATERIALES

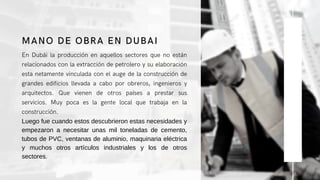

11. En Dubái la producción en aquellos sectores que no están
relacionados con la extracción de petrolero y su elaboración
esta netamente vinculada con el auge de la construcción de
grandes edificios llevada a cabo por obreros, ingenieros y
arquitectos. Que vienen de otros países a prestar sus
servicios. Muy poca es la gente local que trabaja en la
construcción.
Luego fue cuando estos descubrieron estas necesidades y
empezaron a necesitar unas mil toneladas de cemento,
tubos de PVC, ventanas de aluminio, maquinaria eléctrica
y muchos otros artículos industriales y los de otros
sectores.
MANO DE OBRA EN DUBAI

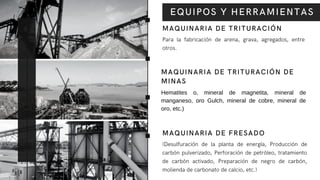

12. Para la fabricación de arena, grava, agregados, entre
otros.
MAQUINARIA DE TRITURACIÓN
EQUIPOS Y HERRAMIENTAS
Hematites o, mineral de magnetita, mineral de
manganeso, oro Gulch, mineral de cobre, mineral de
oro, etc.)
MAQUINARIA DE TRITURACIÓN DE
MINAS
(Desulfuración de la planta de energía, Producción de
carbón pulverizado, Perforación de petróleo, tratamiento
de carbón activado, Preparación de negro de carbón,
molienda de carbonato de calcio, etc.)
MAQUINARIA DE FRESADO

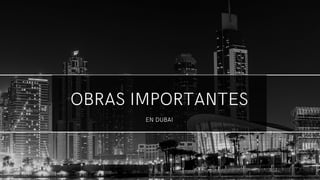

13. OBRAS IMPORTANTES
EN DUBAI

14. CAYAN TOWER
Es un rascacielos en forma de espiral, es el
rascacielos más alto de este tipo en el mundo.
La construcción de esta torre de 306 metros
comenzó en febrero de 2007 y su construcción
finalizó en el 2013. Tiene 73 plantas y con una
rotación de 80%.
Cada piso esta desplazado del anterior en 1.2
grados, siendo así el costo total de la
construcción de unos 1000 millones de
dirhams (272 millones de dólares).

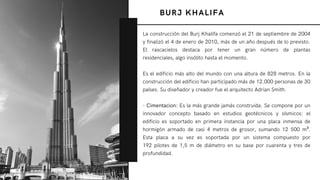

15. BURJ KHALIFA
La construcción del Burj Khalifa comenzó el 21 de septiembre de 2004
y finalizó el 4 de enero de 2010, más de un año después de lo previsto.
El rascacielos destaca por tener un gran número de plantas
residenciales, algo insólito hasta el momento.
Es el edificio más alto del mundo con una altura de 828 metros. En la
construcción del edificio han participado más de 12.000 personas de 30
países. Su diseñador y creador fue el arquitecto Adrian Smith.
- Cimentacion: Es la más grande jamás construida. Se compone por un
innovador concepto basado en estudios geotécnicos y sísmicos: el
edificio es soportado en primera instancia por una placa inmensa de
hormigón armado de casi 4 metros de grosor, sumando 12 500 m³.
Esta placa a su vez es soportada por un sistema compuesto por
192 pilotes de 1,5 m de diámetro en su base por cuarenta y tres de
profundidad.

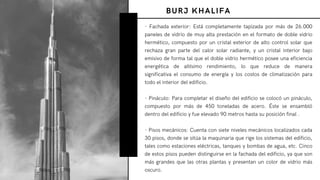

16. - Fachada exterior: Está completamente tapizada por más de 26.000
paneles de vidrio de muy alta prestación en el formato de doble vidrio
hermético, compuesto por un cristal exterior de alto control solar que
rechaza gran parte del calor solar radiante, y un cristal interior bajo
emisivo de forma tal que el doble vidrio hermético posee una eficiencia
energética de altísimo rendimiento, lo que reduce de manera
significativa el consumo de energía y los costos de climatización para
todo el interior del edificio.
- Pináculo: Para completar el diseño del edificio se colocó un pináculo,
compuesto por más de 450 toneladas de acero. Éste se ensambló
dentro del edificio y fue elevado 90 metros hasta su posición final .
- Pisos mecánicos: Cuenta con siete niveles mecánicos localizados cada
30 pisos, donde se sitúa la maquinaria que rige los sistemas del edificio,
tales como estaciones eléctricas, tanques y bombas de agua, etc. Cinco
de estos pisos pueden distinguirse en la fachada del edificio, ya que son
más grandes que las otras plantas y presentan un color de vidrio más
oscuro.
BURJ KHALIFA

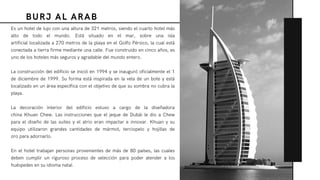

17. BURJ AL ARAB
Es un hotel de lujo con una altura de 321 metros, siendo el cuarto hotel más
alto de todo el mundo. Está situado en el mar, sobre una isla
artificial localizada a 270 metros de la playa en el Golfo Pérsico, la cual está
conectada a tierra firme mediante una calle. Fue construido en cinco años, es
uno de los hoteles más seguros y agradable del mundo entero.
La construcción del edificio se inició en 1994 y se inauguró oficialmente el 1
de diciembre de 1999. Su forma está inspirada en la vela de un bote y está
localizado en un área específica con el objetivo de que su sombra no cubra la
playa.
La decoración interior del edificio estuvo a cargo de la diseñadora
china Khuan Chew. Las instrucciones que el jeque de Dubái le dio a Chew
para el diseño de las suites y el atrio eran impactar e innovar. Khuan y su
equipo utilizaron grandes cantidades de mármol, terciopelo y hojillas de
oro para adornarlo.
En el hotel trabajan personas provenientes de más de 80 países, las cuales
deben cumplir un riguroso proceso de selección para poder atender a los
huéspedes en su idioma natal.

18. Los dos rascacielos del Complejo Torres Emirates que se elevan 309 y 354,6
metros respectivamente se ubican entre los 23º y 47º edificios más altos del
mundo. Hasta la construcción del Burj Khalifa fueron los edificios más altos
de Dubai.
Pese al paso del tiempo las Torres Emirates siguen siendo uno de los perfiles
más admirados del skyline de la ciudad.
El complejo Emirates Towers está ubicado en el centro financiero de la ciudad,
en Sheikh Zayed Road y es un símbolo de la ciudad de Dubai, Emiratos Árabes
Unidos.Dentro del distrito comercial más dinámico del emirato, las Torres
Emirates ofrecen un fácil acceso a la carretera, a las áreas comerciales del
Aeropuerto Internacional de Dubai, instalaciones recreativas y a los emiratos
vecinos.
El complejo Torres Emirates comprende la Torre de Oficinas Emirates, Torre
1, y el lujoso Hotel Torres Emirates Jumeirah, Torre 2, (Jumeirah Emirates
Towers Hotel), con 400 habitaciones de lujo. Las dos torres están unidas en la
parte baja por un centro comercial de tres plantas llamado “El Boulevard” que
con sus 9.000 m² ofrece tiendas al por menor, restaurantes y cafés.
EMIRATES TOWERS

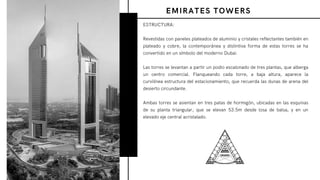

19. ESTRUCTURA:
Revestidas con paneles plateados de aluminio y cristales reflectantes también en
plateado y cobre, la contemporánea y distintiva forma de estas torres se ha
convertido en un símbolo del moderno Dubai.
Las torres se levantan a partir un podio escalonado de tres plantas, que alberga
un centro comercial. Flanqueando cada torre, a baja altura, aparece la
curvilínea estructura del estacionamiento, que recuerda las dunas de arena del
desierto circundante.
Ambas torres se asientan en tres patas de hormigón, ubicadas en las esquinas
de su planta triangular, que se elevan 53.5m desde losa de balsa, y en un
elevado eje central acristalado.
EMIRATES TOWERS

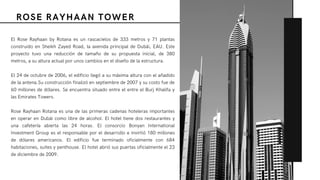

20. ROSE RAYHAAN TOWER
El Rose Rayhaan by Rotana es un rascacielos de 333 metros y 71 plantas
construido en Sheikh Zayed Road, la avenida principal de Dubái, EAU. Este
proyecto tuvo una reducción de tamaño de su propuesta inicial, de 380
metros, a su altura actual por unos cambios en el diseño de la estructura.
El 24 de octubre de 2006, el edificio llegó a su máxima altura con el añadido
de la antena.Su construcción finalizó en septiembre de 2007 y su costo fue de
60 millones de dólares. Se encuentra situado entre el entre el Burj Khalifa y
las Emirates Towers.
Rose Rayhaan Rotana es una de las primeras cadenas hoteleras importantes
en operar en Dubái como libre de alcohol. El hotel tiene dos restaurantes y
una cafetería abierta las 24 horas. El consorcio Bonyan International
Investment Group es el responsable por el desarrollo e invirtió 180 millones
de dólares americanos. El edificio fue terminado oficialmente con 684
habitaciones, suites y penthouse. El hotel abrió sus puertas oficialmente el 23
de diciembre de 2009.
