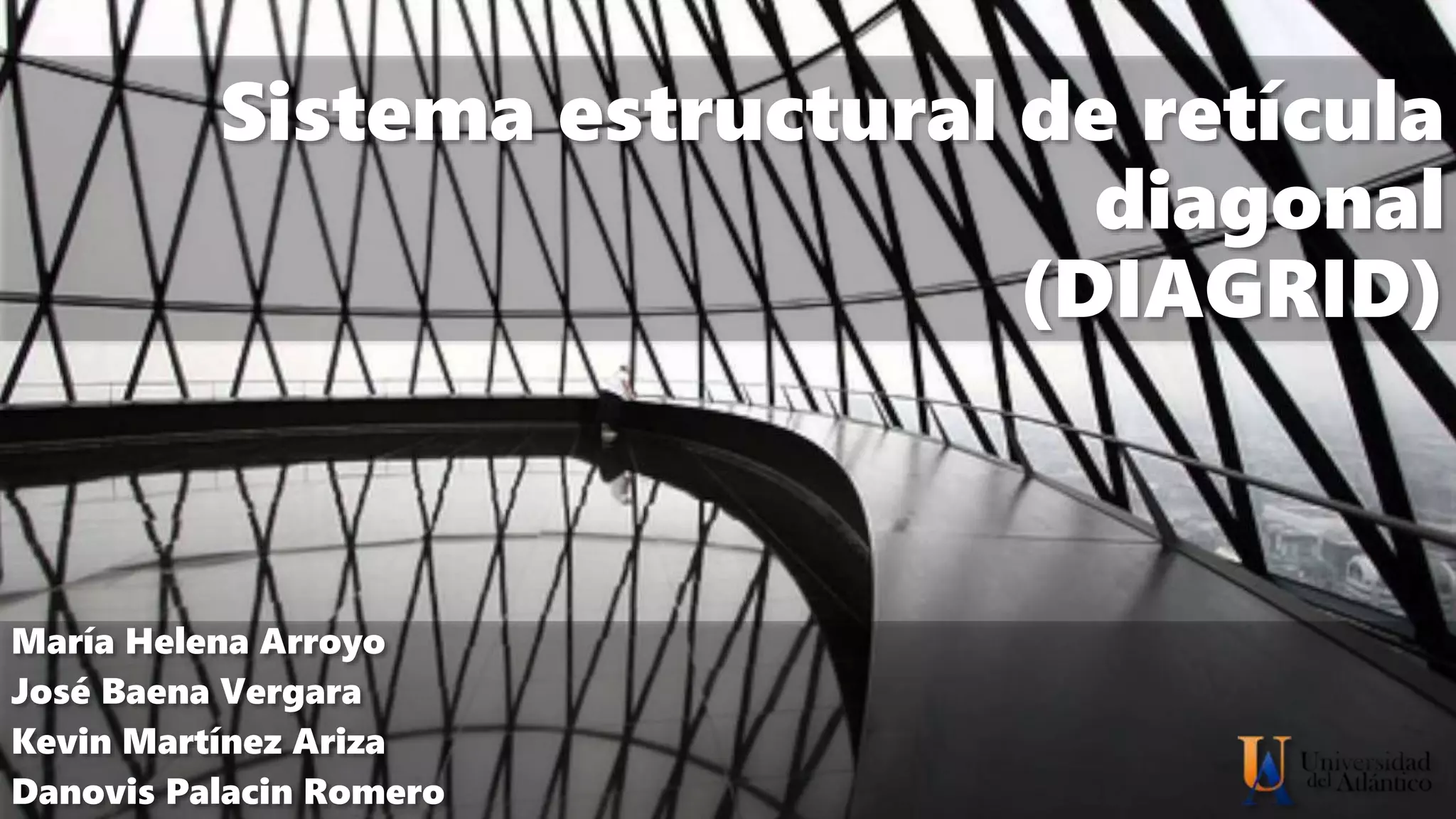

1. Sistema estructural de retícula
diagonal
(DIAGRID)
María Helena Arroyo
José Baena Vergara
Kevin Martínez Ariza
Danovis Palacin Romero

2. Definición
Las estructuras Diagrid son mallas de elementos que se
intersecan y que están unidos mediante piezas especiales
para crear una malla diagonal a lo largo y ancho de una
superficie. Gracias a su triangulación, los elementos en
diagonal son capaces de soportar tanto las cargas por
gravedad como las laterales, lo cual permite una
distribución de cargas relativamente uniforme.
One Shelley Street, Sidney, Australia, 2009.
Fitzpatrick + Parteners.

3. Definición
Este esqueleto externo permite reducir el número de apoyos
interiores, con el consiguiente ahorro de espacio y de materiales
constructivos, y aporta una mayor flexibilidad a las
distribuciones interiores. Dado que cada elemento diagonal
proporciona un recorrido continuo de distribución de cargas
hasta el terreno, la cantidad de vías posibles de descarga en caso
de fallo estructural produce un alto grado de redundancia.

4. Antecedentes
Estructuras hiperboloides:
Son estructuras diseñadas con geometría
hiperbólica. A menudo se trata de estructuras altas
como torres donde se aprovecha la resistencia
estructural de la geometría hiperbólica para
apoyar un objeto, pero también se utiliza para
efecto decorativo, así como por su economía
estructural. Las primeras estructuras hiperboloides
fueron construidas por el ingeniero ruso Vladímir
Shúkjov (1853-1939)

5. Antecedentes
Entre 1886 y 1889 Shukjov desarrolló el concepto
de cubiertas estructurales excepcionalmente
ligeras, lo que lo llevó a solicitar en 1895 una
patente para cubiertas configuradas con células
con forma romboidal, las que con el tiempo
evolucionaron a lo que ahora se conoce como
DIAGRID.

6. Torre de televisión de CantónTorre Shukjob en Polibino, Rusia
Torre Shukjob en Moscú, Rusia

7. Desarrollo
La diversidad de formas estructurales ha sido posible
gracias a las tecnologías digitales que nos ayudan a
concebir y visualizar complejas construcciones y
composiciones tridimensionales. El modelaje
tridimensional y los softwares CAD permiten desarrollar,
describir y fabricar los componentes para hacer realidad
estas construcciones.

8. Desarrollo
El modelado tridimensional y el software CAD no solo
tienen la capacidad informática para calcular los requisitos
estructurales de cada elemento, sino también los medios
por los que las impresoras 3D fabrican dichos elementos,
muchos de los cuales son diferentes en su ensamblaje en
obra.

10. Funcionamiento

11. Funcionamiento

12. Diagrid vs estructura convencional

13. Diagrid vs estructura convencional

14. Ventajas
• Se comporta como una membrana, estructuralmente y
estéticamente eficaz
• Elimina columnas verticales permitiendo que los miembros
diagonales para llevar a cargas de gravedad, así como fuerzas
laterales
• Proporciona flexión y rigidez al esfuerzo cortante
• Abarca distancias mayores en comparación con las estructuras
tradicionales de acero
• La cantidad de acero utilizado se reduce en comparación con las
estructuras de acero ordinario.
• Atribuye la distribución inteligente de la carga inherente lo que

15. Ventajas
• La membrana sirve para cambiar dinámicamente el
aspecto de un edificio.
• Los materiales utilizados para su construcción además de
ser ligeros proporcionan un alto nivel de fuerza.
• El sistema estructural se mantiene estable y distribuye
cargas dinámicas debido a la rigidez lateral de las
estructuras diagrid.
• Dado que las estructuras están generalmente revestidas
con vidrio, maximizan la iluminación natural.

16. Desventajas
• Diseñar la estructura puede ser muy complicada debido a los
complejos modelos informáticos y métodos de construcción
• Los límites de altura para diagrid-concreto y diagrid-acero
son 60 y 100 plantas, respectivamente
• En caso de un diagrid-concreto, se requiere una gran
cantidad de trabajo especializado, que finalmente conduce a
un mayor coste de construcción.
• En el caso de diagrid-acero, la prefabricación del diseño
complejo aumenta los costes.

18. The Gherkin (30 st Mary axe)
Generado a partir de una planta circular, partiendo de una
geometría radial, el perfil del edificio se ensancha a medida
que asciende y se estrecha al llegar al vértice. Esta forma
característica responde a las limitaciones del emplazamiento:
el edificio se antoja más esbelto que un bloque rectangular de
las mismas dimensiones y el hecho de que su perfil se estreche
al descender hacia la base posibilita que el espacio público sea
mayor en el nivel rasante.

19. The Gherkin (30 st Mary axe)

20. The Capital Gate Tower
The Capital Gate Tower en Abu Dhabi,
fue concebido desde un principio para
cubrir el objetivo de entrar en el libro
Guiness de los Records como la torre
más inclinada del mundo.
