Este documento describe los diferentes medios de transmisión utilizados en las redes locales, incluyendo medios guiados como cable coaxial, par trenzado y fibra óptica, así como medios no guiados como ondas de radio. También explica los diferentes tipos de conmutación en redes de datos, como conmutación de circuitos, mensajes y paquetes.

1. REDES LOCALES
Redes de Datos
Angel Calderon
Universidad Nacional Abierta y a Distancia UNAD

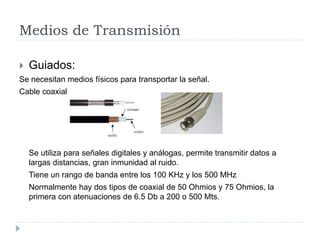

2. Medios de Transmisión
 Guiados:
Se necesitan medios físicos para transportar la señal.
Cable coaxial
Se utiliza para señales digitales y análogas, permite transmitir datos a
largas distancias, gran inmunidad al ruido.
Tiene un rango de banda entre los 100 KHz y los 500 MHz
Normalmente hay dos tipos de coaxial de 50 Ohmios y 75 Ohmios, la
primera con atenuaciones de 6.5 Db a 200 o 500 Mts.

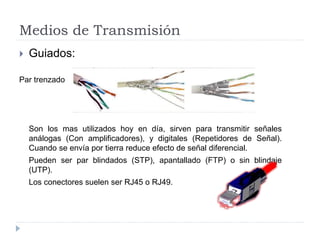

3. Medios de Transmisión
 Guiados:
Par trenzado
Son los mas utilizados hoy en día, sirven para transmitir señales
análogas (Con amplificadores), y digitales (Repetidores de Señal).
Cuando se envía por tierra reduce efecto de señal diferencial.
Pueden ser par blindados (STP), apantallado (FTP) o sin blindaje
(UTP).
Los conectores suelen ser RJ45 o RJ49.

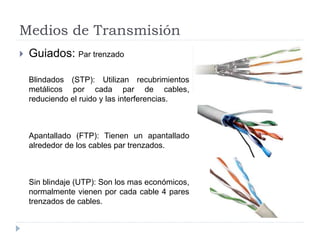

4. Medios de Transmisión
 Guiados: Par trenzado
Blindados (STP): Utilizan recubrimientos
metálicos por cada par de cables,
reduciendo el ruido y las interferencias.
Apantallado (FTP): Tienen un apantallado
alrededor de los cables par trenzados.
Sin blindaje (UTP): Son los mas económicos,
normalmente vienen por cada cable 4 pares
trenzados de cables.

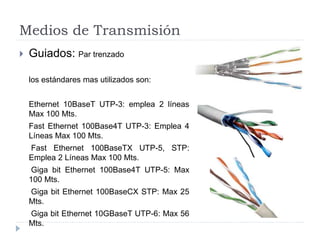

5. Medios de Transmisión
 Guiados: Par trenzado
los estándares mas utilizados son:
Ethernet 10BaseT UTP-3: emplea 2 líneas
Max 100 Mts.
Fast Ethernet 100Base4T UTP-3: Emplea 4
Líneas Max 100 Mts.
Fast Ethernet 100BaseTX UTP-5, STP:
Emplea 2 Líneas Max 100 Mts.
Giga bit Ethernet 100Base4T UTP-5: Max
100 Mts.
Giga bit Ethernet 100BaseCX STP: Max 25
Mts.
Giga bit Ethernet 10GBaseT UTP-6: Max 56
Mts.

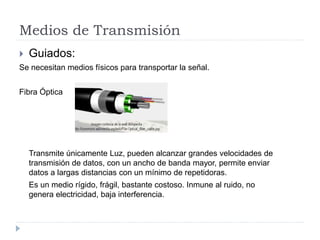

6. Medios de Transmisión
 Guiados:
Se necesitan medios físicos para transportar la señal.
Fibra Óptica
Transmite únicamente Luz, pueden alcanzar grandes velocidades de
transmisión de datos, con un ancho de banda mayor, permite enviar
datos a largas distancias con un mínimo de repetidoras.
Es un medio rígido, frágil, bastante costoso. Inmune al ruido, no
genera electricidad, baja interferencia.

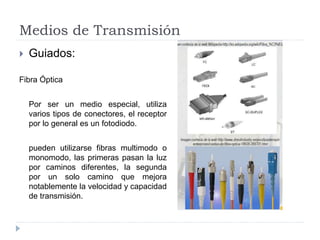

7. Medios de Transmisión
 Guiados:
Fibra Óptica
Por ser un medio especial, utiliza
varios tipos de conectores, el receptor
por lo general es un fotodiodo.
pueden utilizarse fibras multimodo o
monomodo, las primeras pasan la luz
por caminos diferentes, la segunda
por un solo camino que mejora
notablemente la velocidad y capacidad
de transmisión.

8. Medios de Transmisión
 Guiados: Fibra Óptica
Cuando se transmite la luz por
una fibra monomodo, es mejor
que multimodo, pero el cableado
es mas costoso, el cable debe
tener un núcleo de diámetro muy
pequeño. Cuando se utiliza el
modo multimodo se puede hacer
de índice discreto o índice
gradual, esto consiste en la forma
que se envía la señal. Para mayor
claridad revisemos la próxima
grafica.

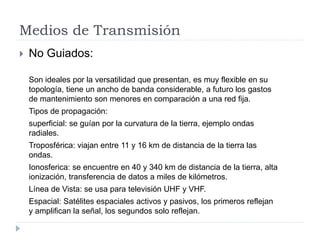

9. Medios de Transmisión
 No Guiados:
Son ideales por la versatilidad que presentan, es muy flexible en su
topología, tiene un ancho de banda considerable, a futuro los gastos
de mantenimiento son menores en comparación a una red fija.
Tipos de propagación:
superficial: se guían por la curvatura de la tierra, ejemplo ondas
radiales.
Troposférica: viajan entre 11 y 16 km de distancia de la tierra las
ondas.
Ionosferica: se encuentre en 40 y 340 km de distancia de la tierra, alta
ionización, transferencia de datos a miles de kilómetros.
Línea de Vista: se usa para televisión UHF y VHF.
Espacial: Satélites espaciales activos y pasivos, los primeros reflejan
y amplifican la señal, los segundos solo reflejan.

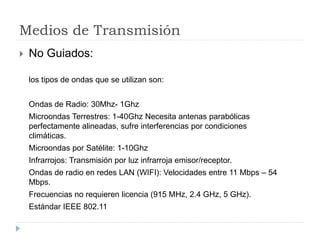

10. Medios de Transmisión
 No Guiados:
los tipos de ondas que se utilizan son:
Ondas de Radio: 30Mhz- 1Ghz
Microondas Terrestres: 1-40Ghz Necesita antenas parabólicas
perfectamente alineadas, sufre interferencias por condiciones
climáticas.
Microondas por Satélite: 1-10Ghz
Infrarrojos: Transmisión por luz infrarroja emisor/receptor.
Ondas de radio en redes LAN (WIFI): Velocidades entre 11 Mbps – 54
Mbps.
Frecuencias no requieren licencia (915 MHz, 2.4 GHz, 5 GHz).
Estándar IEEE 802.11

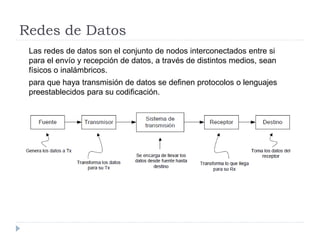

11. Redes de Datos
Las redes de datos son el conjunto de nodos interconectados entre si
para el envío y recepción de datos, a través de distintos medios, sean
físicos o inalámbricos.
para que haya transmisión de datos se definen protocolos o lenguajes
preestablecidos para su codificación.

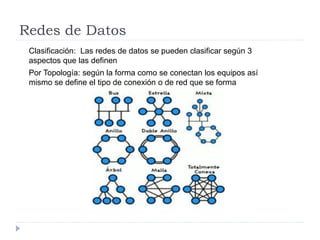

12. Redes de Datos
Clasificación: Las redes de datos se pueden clasificar según 3
aspectos que las definen
Por Topología: según la forma como se conectan los equipos así
mismo se define el tipo de conexión o de red que se forma

13. Redes de Datos
Por Ámbito Geográfico: Según la distancia entre equipos o
dispositivos se hace una clasificación para la red.
PAN (Personal Área Network): Distancias menores a 10 Mts.
LAN (Local Área Network): Distancias de hasta 100 Km, son privadas
o corporativas, tamaño limitado.
MAN (Metropolitan Área Network): parecida a la red LAN pero para
toda la ciudad.
WAN (Wide Área Network): Distancias mayores a 100Km, necesita
elementos de conmutación, Conecta diferentes LANs.

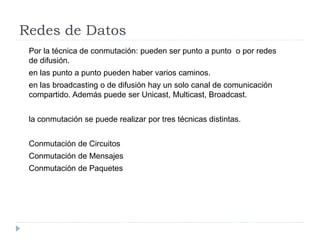

14. Redes de Datos
Por la técnica de conmutación: pueden ser punto a punto o por redes
de difusión.
en las punto a punto pueden haber varios caminos.
en las broadcasting o de difusión hay un solo canal de comunicación
compartido. Además puede ser Unicast, Multicast, Broadcast.
la conmutación se puede realizar por tres técnicas distintas.
Conmutación de Circuitos
Conmutación de Mensajes
Conmutación de Paquetes

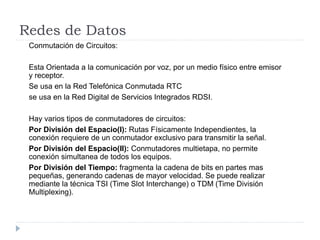

15. Redes de Datos
Conmutación de Circuitos:
Esta Orientada a la comunicación por voz, por un medio físico entre emisor
y receptor.
Se usa en la Red Telefónica Conmutada RTC
se usa en la Red Digital de Servicios Integrados RDSI.
Hay varios tipos de conmutadores de circuitos:
Por División del Espacio(I): Rutas Físicamente Independientes, la
conexión requiere de un conmutador exclusivo para transmitir la señal.
Por División del Espacio(II): Conmutadores multietapa, no permite
conexión simultanea de todos los equipos.
Por División del Tiempo: fragmenta la cadena de bits en partes mas
pequeñas, generando cadenas de mayor velocidad. Se puede realizar
mediante la técnica TSI (Time Slot Interchange) o TDM (Time División
Multiplexing).

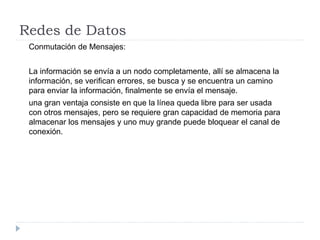

16. Redes de Datos
Conmutación de Mensajes:
La información se envía a un nodo completamente, allí se almacena la
información, se verifican errores, se busca y se encuentra un camino
para enviar la información, finalmente se envía el mensaje.
una gran ventaja consiste en que la línea queda libre para ser usada
con otros mensajes, pero se requiere gran capacidad de memoria para
almacenar los mensajes y uno muy grande puede bloquear el canal de
conexión.

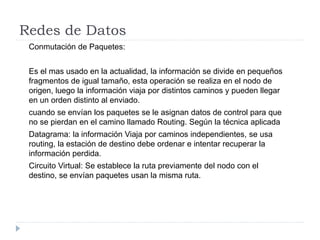

17. Redes de Datos
Conmutación de Paquetes:
Es el mas usado en la actualidad, la información se divide en pequeños
fragmentos de igual tamaño, esta operación se realiza en el nodo de
origen, luego la información viaja por distintos caminos y pueden llegar
en un orden distinto al enviado.
cuando se envían los paquetes se le asignan datos de control para que
no se pierdan en el camino llamado Routing. Según la técnica aplicada
Datagrama: la información Viaja por caminos independientes, se usa
routing, la estación de destino debe ordenar e intentar recuperar la
información perdida.
Circuito Virtual: Se establece la ruta previamente del nodo con el
destino, se envían paquetes usan la misma ruta.

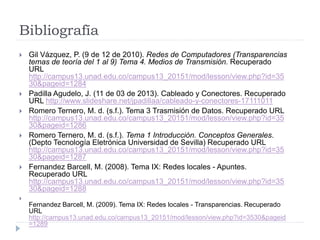

18. Bibliografía
