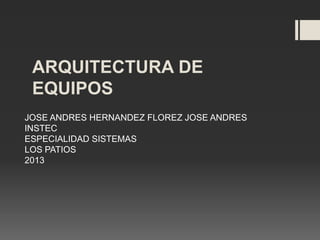

ARQUITECTURA DE
EQUIPOS
JOSE ANDRES HERNANDEZ FLOREZ JOSE ANDRES
INSTEC
ESPECIALIDAD SISTEMAS
LOS PATIOS
2013
DISPOSITIVOSDE
COMUNICACIÓN
TIPOS DE
DISPOSITIVOS
TOPOLOGÍA DE
UNA RED
REDES
INALÁMBRICAS
DISPOSITIVOS DE COMUNICACIÓN
Los dispositivos de comunicación son: los periféricos y
medios necesarios para lograr que los elementos de
una red logren la comunicación dentro de los
componentes.

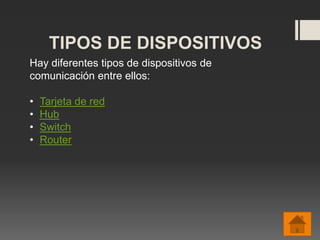

TIPOS DE DISPOSITIVOS
Hay diferentes tipos de dispositivos de
comunicación entre ellos:
• Tarjeta de red
• Hub
• Switch
• Router

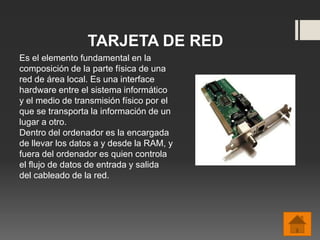

TARJETA DE RED
Es el elemento fundamental en la
composición de la parte física de una
red de área local. Es una interface
hardware entre el sistema informático
y el medio de transmisión físico por el
que se transporta la información de un
lugar a otro.
Dentro del ordenador es la encargada
de llevar los datos a y desde la RAM, y
fuera del ordenador es quien controla
el flujo de datos de entrada y salida
del cableado de la red.

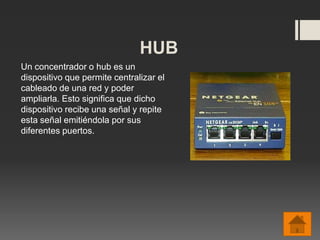

HUB
Un concentrador o hub es un
dispositivo que permite centralizar el
cableado de una red y poder
ampliarla. Esto significa que dicho
dispositivo recibe una señal y repite
esta señal emitiéndola por sus
diferentes puertos.

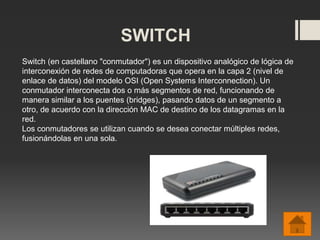

SWITCH
Switch (en castellano "conmutador") es un dispositivo analógico de lógica de
interconexión de redes de computadoras que opera en la capa 2 (nivel de
enlace de datos) del modelo OSI (Open Systems Interconnection). Un
conmutador interconecta dos o más segmentos de red, funcionando de
manera similar a los puentes (bridges), pasando datos de un segmento a
otro, de acuerdo con la dirección MAC de destino de los datagramas en la
red.
Los conmutadores se utilizan cuando se desea conectar múltiples redes,
fusionándolas en una sola.

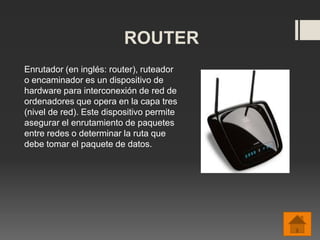

ROUTER
Enrutador (en inglés: router), ruteador
o encaminador es un dispositivo de
hardware para interconexión de red de
ordenadores que opera en la capa tres
(nivel de red). Este dispositivo permite
asegurar el enrutamiento de paquetes
entre redes o determinar la ruta que
debe tomar el paquete de datos.

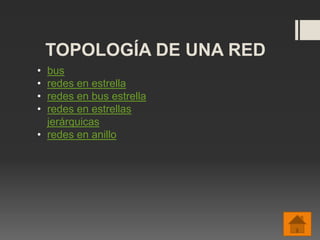

TOPOLOGÍA DE UNA RED
• bus
• redes en estrella
• redes en bus estrella
• redes en estrellas
jerárquicas
• redes en anillo

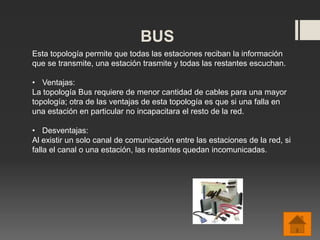

BUS
Esta topología permite que todas las estaciones reciban la información
que se transmite, una estación trasmite y todas las restantes escuchan.
• Ventajas:
La topología Bus requiere de menor cantidad de cables para una mayor
topología; otra de las ventajas de esta topología es que si una falla en
una estación en particular no incapacitara el resto de la red.
• Desventajas:
Al existir un solo canal de comunicación entre las estaciones de la red, si
falla el canal o una estación, las restantes quedan incomunicadas.

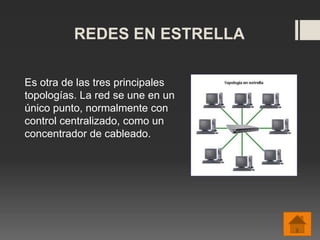

REDES EN ESTRELLA
Es otra de las tres principales
topologías. La red se une en un
único punto, normalmente con
control centralizado, como un
concentrador de cableado.

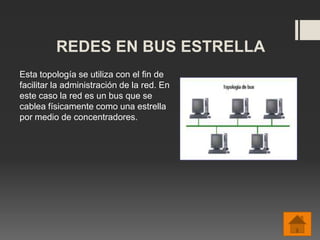

REDES EN BUS ESTRELLA
Esta topología se utiliza con el fin de
facilitar la administración de la red. En
este caso la red es un bus que se
cablea físicamente como una estrella
por medio de concentradores.

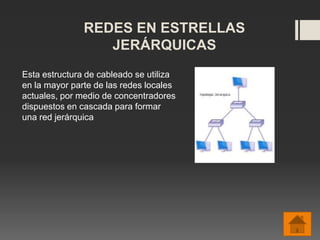

REDES EN ESTRELLAS
JERÁRQUICAS
Esta estructura de cableado se utiliza
en la mayor parte de las redes locales
actuales, por medio de concentradores
dispuestos en cascada para formar
una red jerárquica

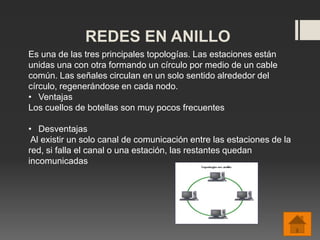

REDES EN ANILLO
Es una de las tres principales topologías. Las estaciones están
unidas una con otra formando un círculo por medio de un cable
común. Las señales circulan en un solo sentido alrededor del
círculo, regenerándose en cada nodo.
• Ventajas
Los cuellos de botellas son muy pocos frecuentes
• Desventajas
Al existir un solo canal de comunicación entre las estaciones de la
red, si falla el canal o una estación, las restantes quedan
incomunicadas

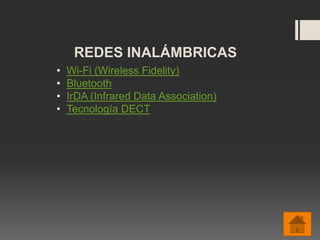

REDES INALÁMBRICAS
• Wi-Fi (Wireless Fidelity)
• Bluetooth
• IrDA (Infrared Data Association)
• Tecnología DECT
WI-FI (WIRELESS FIDELITY)
Es un mecanismo de conexión de dispositivos
electrónicos de forma inalámbrica. Los
dispositivos habilitados con Wi-Fi, tales como:
un ordenador personal, una consola de
videojuegos, un Smartphone o un reproductor
de audio digital, pueden conectarse a Internet a
través de un punto de acceso de red
inalámbrica. Dicho punto de acceso (o hotspot)
tiene un alcance de unos 20 metros en
interiores y al aire libre una distancia mayor.
Pueden cubrir grandes áreas la superposición
de múltiples puntos de acceso.

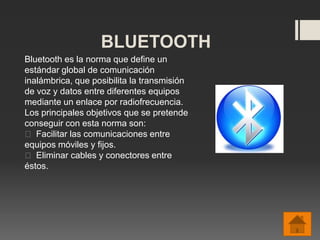

BLUETOOTH
Bluetooth es la norma que define un
estándar global de comunicación
inalámbrica, que posibilita la transmisión
de voz y datos entre diferentes equipos
mediante un enlace por radiofrecuencia.
Los principales objetivos que se pretende
conseguir con esta norma son:
 Facilitar las comunicaciones entre
equipos móviles y fijos.
 Eliminar cables y conectores entre
éstos.

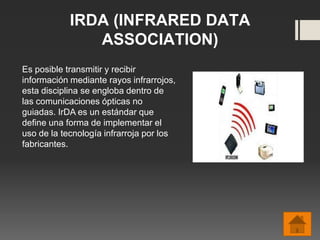

IRDA (INFRARED DATA
ASSOCIATION)
Es posible transmitir y recibir
información mediante rayos infrarrojos,
esta disciplina se engloba dentro de
las comunicaciones ópticas no
guiadas. IrDA es un estándar que
define una forma de implementar el
uso de la tecnología infrarroja por los
fabricantes.
TECNOLOGÍA DECT
Las siglas DECT se corresponden con la expresión inglesa “Digital
Enhanced Cordless Telecomunications”, es decir, “Sistema
Avanzado de Telecomunicaciones Digitales Inalámbricas”. Es el
estándar europeo para las comunicaciones sin hilos en distancias
de entre 50 y 300 metros.
Sólo se puede utilizar con los teléfonos fijos inalámbricos
diseñados específicamente para esta tecnología. Soporta altas
densidades de tráfico con un bajo riesgo de interferencias.
