El SCR (rectificador controlado de silicio) se usa principalmente para controlar la potencia que se entrega a una carga al recortar un semiciclo de la forma de onda de corriente alterna. Para funcionar, el SCR debe ser activado por una señal de disparo a su compuerta y conducirá solo durante el semiciclo positivo; interrumpe la conducción cuando el voltaje pasa por cero voltios y debe ser redisparado. El ángulo de disparo puede variarse usando una resistencia variable para regular la corriente de compuerta y

1. TIRISTORES SCR
RECTIFICADOR CONTROLADO DE SILICIO
EL SCR EN CORRIENTE ALTERNA
Se usa principalmente para controlar la potencia que se entrega a una carga. La fuente de
tensión puede ser de 110Vca, 120Vca, 240Vca, etc. Para el estudio del SCR en corriente
alterna se usará un osciloscopio para definir en detalle su función operacional. El
dispositivo debe ser activado con disparado por compuerta para su conducción, de lo
contario al alimentarse de una fuente de corriente alterna queda abierto y recibe la forma
de onda de la fuente como se muestra en la figura

2. RECTIFICADOR CONTROLADO DE SILICIO

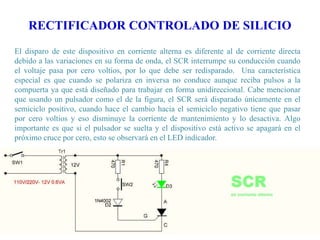

El disparo de este dispositivo en corriente alterna es diferente al de corriente directa
debido a las variaciones en su forma de onda, el SCR interrumpe su conducción cuando
el voltaje pasa por cero voltios, por lo que debe ser redisparado. Una característica
especial es que cuando se polariza en inversa no conduce aunque reciba pulsos a la
compuerta ya que está diseñado para trabajar en forma unidireccional. Cabe mencionar
que usando un pulsador como el de la figura, el SCR será disparado únicamente en el
semiciclo positivo, cuando hace el cambio hacia el semiciclo negativo tiene que pasar
por cero voltios y eso disminuye la corriente de mantenimiento y lo desactiva. Algo
importante es que si el pulsador se suelta y el dispositivo está activo se apagará en el
próximo cruce por cero, esto se observará en el LED indicador.

3. RECTIFICADOR CONTROLADO DE SILICIO
Si se usa el circuito de la figura y el interruptor queda cerrado, el SCR se disparará cada
vez que inicie un semiciclo positivo y cumpla con los requerimientos de corriente de
disparo y mantenimiento, al usar el osciloscopio se observa la forma de onda.
En la forma de onda se nota que el semiciclo negativo se observa en el SCR aunque el
interruptor esté cerrado, demostrando su operación unidireccional en AC, en el semiciclo
positivo en sus terminales posee aproximadamente 0.7V y lo demás del voltaje pasa a R.
Por esta razón se le llama Rectificador Controlado de Silicio, debido a que puede
recortar un semiciclo de la forma de onda de corriente alterna.

4. RECTIFICADOR CONTROLADO DE SILICIO

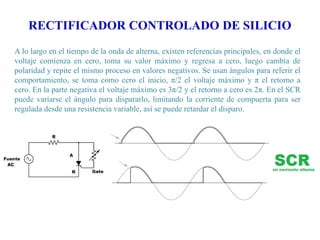

A lo largo en el tiempo de la onda de alterna, existen referencias principales, en donde el
voltaje comienza en cero, toma su valor máximo y regresa a cero, luego cambia de
polaridad y repite el mismo proceso en valores negativos. Se usan ángulos para referir el
comportamiento, se toma como cero el inicio, π/2 el voltaje máximo y π el retorno a
cero. En la parte negativa el voltaje máximo es 3π/2 y el retorno a cero es 2π. En el SCR
puede variarse el ángulo para dispararlo, limitando la corriente de compuerta para ser
regulada desde una resistencia variable, así se puede retardar el disparo.

5. RECTIFICADOR CONTROLADO DE SILICIO
El voltaje del semiciclo positivo se divide entre el SCR y la carga.
En el osciloscopio se puede observar la variación del ángulo de disparo.

6. RECTIFICADOR CONTROLADO DE SILICIO

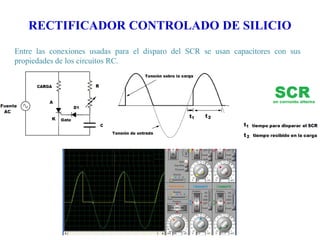

Entre las conexiones usadas para el disparo del SCR se usan capacitores con sus
propiedades de los circuitos RC.

7. RECTIFICADOR CONTROLADO DE SILICIO
Un circuito especial para aprovechar los dos ciclos de la onda alterna es usar dos SCR
contrapuestos y diseñar los ángulos de disparo.

8. RECTIFICADOR CONTROLADO DE SILICIO

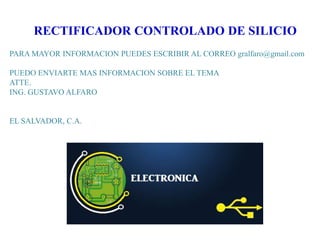

PARA MAYOR INFORMACION PUEDES ESCRIBIR AL CORREO gralfaro@gmail.com
