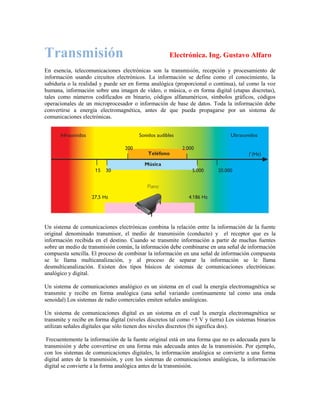

Transmisión Electrónica. Ing. Gustavo Alfaro
En esencia, telecomunicaciones electrónicas son la transmisión, recepción y procesamiento de
información usando circuitos electrónicos. La información se define como el conocimiento, la
sabiduría o la realidad y puede ser en forma analógica (proporcional o continua), tal como la voz
humana, información sobre una imagen de vídeo, o música, o en forma digital (etapas discretas),
tales como números codificados en binario, códigos alfanuméricos, símbolos gráficos, códigos
operacionales de un microprocesador o información de base de datos. Toda la información debe
convertirse a energía electromagnética, antes de que pueda propagarse por un sistema de
comunicaciones electrónicas.
Un sistema de comunicaciones electrónicas combina la relación entre la información de la fuente
original denominado transmisor, el medio de transmisión (conducto) y el receptor que es la
información recibida en el destino. Cuando se transmite información a partir de muchas fuentes
sobre un medio de transmisión común, la información debe combinarse en una señal de información
compuesta sencilla. El proceso de combinar la información en una señal de información compuesta
se le llama multicanalización, y al proceso de separar la información se le llama
desmulticanalización. Existen dos tipos básicos de sistemas de comunicaciones electrónicas:
analógico y digital.
Un sistema de comunicaciones analógico es un sistema en el cual la energía electromagnética se
transmite y recibe en forma analógica (una señal variando continuamente tal como una onda
senoidal) Los sistemas de radio comerciales emiten señales analógicas.
Un sistema de comunicaciones digital es un sistema en el cual la energía electromagnética se
transmite y recibe en forma digital (niveles discretos tal como +5 V y tierra) Los sistemas binarios
utilizan señales digitales que sólo tienen dos niveles discretos (bi significa dos).
Frecuentemente la información de la fuente original está en una forma que no es adecuada para la
transmisión y debe convertirse en una forma más adecuada antes de la transmisión. Por ejemplo,
con los sistemas de comunicaciones digitales, la información analógica se convierte a una forma
digital antes de la transmisión, y con los sistemas de comunicaciones analógicas, la información
digital se convierte a la forma analógica antes de la transmisión.
Los sistemas de comunicaciones analógicas fueron los primeros en desarrollarse; sin embargo, en
los últimos años los sistemas de comunicaciones digitales se han hecho más comunes.
No es práctico propagar energía electromagnética de baja frecuencia por la atmósfera de la tierra.
Por lo tanto, con las comunicaciones de radio, es necesario superponer una señal de inteligencia de
frecuencia relativamente baja a una señal de frecuencia relativamente alta para la transmisión. En
los sistemas de comunicaciones electrónicas analógicas, la información de la fuente (señal de
inteligencia) actúa sobre o modula una señal senoidal de frecuencia única. Modular simplemente
significa variar, cambiar o regular. Por lo tanto, la información de la fuente de frecuencia
relativamente baja se llama señal de modulación, la señal de frecuencia relativamente alta, sobre la
cual se actúa (modulada) se llama la portadora, y la señal resultante se llama la onda modulada o
señal. La información de la fuente se transporta a través del sistema sobre la portadora.
Las ondas de baja frecuencia sufren una gran atenuación en el aire, de forma que recorren distancias
muy pequeñas, lo que no las hace aptas para transmitir información a grandes distancias. Por el
contrario, las ondas de frecuencia más alta son capaces de recorrer grandes distancias. A la hora de
transmitir mensajes de audio (sonido) nos encontramos con que este da lugar a ondas de frecuencia
muy baja, y lo mismo ocurre con las imágenes. Para resolver este problema se recurre a combinar la
señal de baja frecuencia con otra de alta frecuencia, que sí puede propagarse a grandes distancias.
En consecuencia, para transmitir información mediante ondas es necesario utilizar dos señales
combinadas: la onda moduladora y la portadora.
• La onda moduladora es una señal de frecuencia baja cuyas variaciones contienen la información
que se desea transmitir.
• La onda portadora es una señal de frecuencia más alta que actúa como «soporte» en la
transmisión.
La modulación de señales esta presente en todos los procesos iniciales que hacen a las
telecomunicaciones, su concepto es muy simple sin embargo, suele perderse de vista al empezar a
estudiar los distintos tipos de modulaciones analógicas y digitales. El proceso de establecer una
comunicación, mediante una onda acústica, implica que dicha onda necesita un medio para
propagarse, lo hace a la velocidad del sonido según el medio y no puede propagarse en el vacio.
Este tipo de ondas son fácilmente atenuables y no constituyen un proceso ideal para establecer
vínculos a grandes distancias, además no tienen confidencialidad.
Con los sistemas de comunicaciones analógicas, la modulación es el proceso de variar o cambiar
alguna propiedad de una portadora analógica de acuerdo con la información original de la fuente.
Recíprocamente, la demodulación es el proceso de convertir los cambios en la portadora analógica a
la información original de la fuente. La modulación se realiza en el transmisor, en un circuito
llamado modulador, y la demodulación se realiza en el receptor, en un circuito llamado
demodulador. La señal de información que modula la portadora principal se llama señal de banda
base o simplemente banda base. La banda base es una señal de información, como un canal
telefónico sencillo, y la señal de banda base compuesta es la señal para la información total, como
varios cientos de canales telefónicos. Las señales de banda base se convierten a partir de su banda
de frecuencia original a una banda más adecuada para transmisión a través del sistema de
comunicaciones. Las señales de banda base se convierten en frecuencia alta en el transmisor y se
convierten en frecuencia baja en el receptor. La traslación de frecuencia es el proceso de convertir
una frecuencia sencilla o una banda de frecuencias a otra ubicación en el espectro de la frecuencia
total.
El término canal es comúnmente utilizado, cuando se refiere a una banda especifica de frecuencias
distribuidas, para un servicio en particular o transmisión. Por ejemplo, un canal estándar de banda
de frecuencia para voz ocupa un ancho de banda de 3 kHz y se utiliza para la transmisión de señales
de voz de calidad. Un canal de RF se refiere a una banda de frecuencias usadas para propagar
señales de radiofrecuencia, tal como un canal sencillo y comercial de emisión FM que ocupa,
aproximadamente, una banda de frecuencias de 200 kHz dentro de la banda total de 88 a 108 MHz
asignada para la transmisión comercial de FM.
Ya que el propósito de un sistema de comunicaciones electrónico es comunicar información entre
dos o más ubicaciones (generalmente llamadas estaciones) Esto se logra convirtiendo la
información de la fuente original a energía electromagnética y después transmitiendo la energía a
uno o más destinos, en donde se convierte de nuevo a su forma original. La energía
electromagnética puede propagarse en varios modos: como un voltaje o una corriente a través de un
cable metálico, como ondas de radio emitidas por el espacio libre o como ondas de luz por una fibra
óptica.
La energía electromagnética está distribuida a través de un rango de frecuencias casi infinito. El
espectro de frecuencias electromagnéticas total que muestra las localizaciones aproximadas de
varios servicios dentro de la banda.
MODULACIÓN Y DEMODULACIÓN
Por razones que se explican más adelante, no es práctico propagar energía electromagnética de baja
frecuencia por la atmósfera de la tierra. Por lo tanto, con las comunicaciones de radio, es necesario
superponer una señal de inteligencia de frecuencia relativamente baja a una señal de frecuencia
relativamente alta para la transmisión. En los sistemas de comunicaciones electrónicas analógicas,
la información de la fuente (señal de inteligencia) actúa sobre o modula una señal senoidal de
frecuencia única. Se denomina modulación al proceso de colocar ó montar la información contenida
en una señal, generalmente de baja frecuencia, sobre una señal de alta frecuencia, Debido a este
proceso la señal de alta frecuencia denominada portadora, sufrirá la modificación de alguna de sus
parámetros, siendo dicha modificación proporcional a la amplitud de la señal de baja frecuencia
denominada moduladora. A la señal resultante de este proceso se la denomina señal modulada.
Modular simplemente significa variar, cambiar o regular. Por lo tanto, la información de la fuente
de frecuencia relativamente baja se llama señal de modulación, la señal de frecuencia relativamente
alta, sobre la cual se actúa (modulada) se llama la portadora, y la señal resultante se llama la onda
modulada o señal. En esencia, la información de la fuente se transporta a través del sistema sobre la
portadora.
Es necesario modular las señales por diferentes razones:
1) Si todos los usuarios transmiten a la frecuencia de la señal original o moduladora, no será posible
reconocer la información inteligente contenida en dicha señal, debido a la interferencia entre las
señales transmitidas por diferentes usuarios.
2) A altas frecuencias se tiene mayor eficiencia en la transmisión, de acuerdo al medio que se
emplee.
3) Se aprovecha mejor el espectro electromagnético, ya que permite la multiplexación por
frecuencias.
4) En caso de transmisión inalámbrica, las antenas tienen medidas más razonables.
Con los sistemas de comunicaciones analógicas, la modulación es el proceso de variar o cambiar
alguna propiedad de una portadora analógica de acuerdo con la información original de la fuente.
Recíprocamente, la demodulación es el proceso de convertir los cambios en la portadora analógica a
la información original de la fuente. La modulación se realiza en el transmisor, en un circuito
llamado modulador, y la demodulación se realiza en el receptor, en un circuito llamado
demodulador.
La señal de información que modula la portadora principal se llama señal de banda base o
simplemente banda base. La banda base es una señal de información, como un canal telefónico
sencillo, y la señal de banda base compuesta es la señal para la información total, como varios
cientos de canales telefónicos. Las señales de banda base se convierten a partir de su banda de
frecuencia original a una banda más adecuada para transmisión a través del sistema de
comunicaciones. Las señales de banda base se convierten en frecuencia alta en el transmisor y se
convierten en frecuencia baja en el receptor. La traslación de frecuencia es el proceso de convertir
una frecuencia sencilla o una banda de frecuencias a otra ubicación en el espectro de la frecuencia
total.
El término canal es comúnmente utilizado, cuando se refiere a una banda especifica de frecuencias
distribuidas, para un servicio en particular o transmisión. Por ejemplo, un canal estándar de banda
de frecuencia para voz ocupa un ancho de banda de 3 kHz y se utiliza para la transmisión de señales
de voz de calidad. Un canal de RF se refiere a una banda de frecuencias usadas para propagar
señales de radiofrecuencia, tal como un canal sencillo y comercial de emisión FM que ocupa,
aproximadamente, una banda de frecuencias de 200 kHz dentro de la banda total de 88 a 108 MHz
asignada para la transmisión comercial de FM.
Tres propiedades de una onda senoidal pueden ser variadas: la amplitud (V), la frecuencia (f), la
fase (0), o cualquier combinación de dos o más de estas propiedades. Si la amplitud de la portadora
es variada proporcionalmente a la información de la fuente, resulta la amplitud modulada (AM) Si
la frecuencia de la portadora varía proporcionalmente a la información de la fuente, resulta la
frecuencia modulada (FM) Si la fase de la portadora varia proporcionalmente a la información de la
fuente, resulta la fase modulada (PM).
Hay dos razones importantes de porque es necesaria la modulación en un sistema de
comunicaciones electrónicas. La primera es el hecho de que es extremadamente difícil irradiar
señales a frecuencias bajas por la atmósfera de la Tierra en forma de energía electromagnética.
Segundo, las señales de información frecuentemente ocupan la misma banda de frecuencia y, si son
transmitidas en su forma original, interferirán. Un ejemplo de esto es la banda radiodifusora de FM
comercial.
Todas las estaciones FM emiten información de voz y música que ocupa la banda de frecuencias de
audio de 0 a 15 kHz.
Cada estación traslada su información a una banda de frecuencia diferente (canal), para que sus
transmisiones no interfieran con las transmisiones de las demás. En la figura se observa el proceso
de la modulación usada en el transmisor y la demodulación usada en recepción.

Más contenido relacionado

La actualidad más candente

Tema 5: Modelos de propagación en interiores
Tema 5: Modelos de propagación en interioresTema 5: Modelos de propagación en interiores
Tema 5: Modelos de propagación en interioresFrancisco Sandoval

Teorema del muestro y PCM
Teorema del muestro y PCMTeorema del muestro y PCM
Teorema del muestro y PCMJoaquin Vicioso

Laboratorio modulación am y fm
Laboratorio modulación am y fmLaboratorio modulación am y fm
Laboratorio modulación am y fmJuan Jose Mora

5.SONET/SDH Red óptica síncrona
5.SONET/SDH Red óptica síncrona5.SONET/SDH Red óptica síncrona
5.SONET/SDH Red óptica síncronaEdison Coimbra G.

Modulador y demodulador ask
Modulador y demodulador askModulador y demodulador ask
Modulador y demodulador askIsrael Chala

CI19. Presentación 4. Large scale path loss (simplificada)
CI19. Presentación 4. Large scale path loss (simplificada)CI19. Presentación 4. Large scale path loss (simplificada)
CI19. Presentación 4. Large scale path loss (simplificada)Francisco Sandoval

Lab 1 Medida de Ondas Estacionarias Antenas Dipolo
Lab 1 Medida de Ondas Estacionarias Antenas DipoloLab 1 Medida de Ondas Estacionarias Antenas Dipolo
Lab 1 Medida de Ondas Estacionarias Antenas DipoloDavid Andres Rincon

Lecture 7 analisis radioprop p5
Lecture 7 analisis radioprop   p5Lecture 7 analisis radioprop   p5
Lecture 7 analisis radioprop p5nica2009

Ejercicios Modulación Análoga & Digital resultados(fam)-rev3
Ejercicios Modulación Análoga & Digital resultados(fam)-rev3Ejercicios Modulación Análoga & Digital resultados(fam)-rev3
Ejercicios Modulación Análoga & Digital resultados(fam)-rev3Francisco Apablaza

Presentación del Curso Sistemas de Conmutación en Unicauca
Presentación del Curso Sistemas de Conmutación en UnicaucaPresentación del Curso Sistemas de Conmutación en Unicauca
Presentación del Curso Sistemas de Conmutación en UnicaucaEng. Fernando Mendioroz, MSc.

Lecture 13 modulacion digital parte 1
Lecture 13  modulacion digital   parte 1Lecture 13  modulacion digital   parte 1
Lecture 13 modulacion digital parte 1nica2009

9.3 sistemas de senalizacion
9.3 sistemas de senalizacion9.3 sistemas de senalizacion
9.3 sistemas de senalizacionEdison Coimbra G.


La actualidad más candente (20)

Tema 5: Modelos de propagación en interiores
Tema 5: Modelos de propagación en interioresTema 5: Modelos de propagación en interiores
Tema 5: Modelos de propagación en interiores

íNdice de modulación
íNdice de modulacióníNdice de modulación
íNdice de modulación

Teorema del muestro y PCM
Teorema del muestro y PCMTeorema del muestro y PCM
Teorema del muestro y PCM

Modulacion am
Modulacion amModulacion am
Modulacion am

Laboratorio modulación am y fm
Laboratorio modulación am y fmLaboratorio modulación am y fm
Laboratorio modulación am y fm

PCM y Delta - Telecomunicaciones III
PCM y Delta - Telecomunicaciones IIIPCM y Delta - Telecomunicaciones III
PCM y Delta - Telecomunicaciones III

5.SONET/SDH Red óptica síncrona
5.SONET/SDH Red óptica síncrona5.SONET/SDH Red óptica síncrona
5.SONET/SDH Red óptica síncrona

Modulador y demodulador ask
Modulador y demodulador askModulador y demodulador ask
Modulador y demodulador ask

Circuitos moduladores y receptores de am
Circuitos moduladores y receptores de amCircuitos moduladores y receptores de am
Circuitos moduladores y receptores de am

Tema 2: Large-scale path loss
Tema 2: Large-scale path lossTema 2: Large-scale path loss
Tema 2: Large-scale path loss

CI19. Presentación 4. Large scale path loss (simplificada)
CI19. Presentación 4. Large scale path loss (simplificada)CI19. Presentación 4. Large scale path loss (simplificada)
CI19. Presentación 4. Large scale path loss (simplificada)

Pcm
PcmPcm
Pcm

Lab 1 Medida de Ondas Estacionarias Antenas Dipolo
Lab 1 Medida de Ondas Estacionarias Antenas DipoloLab 1 Medida de Ondas Estacionarias Antenas Dipolo
Lab 1 Medida de Ondas Estacionarias Antenas Dipolo

Lecture 7 analisis radioprop p5
Lecture 7 analisis radioprop   p5Lecture 7 analisis radioprop   p5
Lecture 7 analisis radioprop p5

Ejercicios Modulación Análoga & Digital resultados(fam)-rev3
Ejercicios Modulación Análoga & Digital resultados(fam)-rev3Ejercicios Modulación Análoga & Digital resultados(fam)-rev3
Ejercicios Modulación Análoga & Digital resultados(fam)-rev3

Presentación del Curso Sistemas de Conmutación en Unicauca
Presentación del Curso Sistemas de Conmutación en UnicaucaPresentación del Curso Sistemas de Conmutación en Unicauca
Presentación del Curso Sistemas de Conmutación en Unicauca

Lecture 13 modulacion digital parte 1
Lecture 13  modulacion digital   parte 1Lecture 13  modulacion digital   parte 1
Lecture 13 modulacion digital parte 1

Modulacion fsk
Modulacion fskModulacion fsk
Modulacion fsk

Transmisor de AM
Transmisor de AM Transmisor de AM
Transmisor de AM

9.3 sistemas de senalizacion
9.3 sistemas de senalizacion9.3 sistemas de senalizacion
9.3 sistemas de senalizacion


Destacado

Curso arduino advanced aula 14
Curso arduino advanced   aula 14Curso arduino advanced   aula 14
Curso arduino advanced aula 14Franklin Andrade

Correcao do fator de potencia
Correcao do fator de potenciaCorrecao do fator de potencia
Correcao do fator de potenciaAdemir Santos

Programacion en actionscript
Programacion en actionscriptProgramacion en actionscript
Programacion en actionscriptcristian guevara

Curso basico videojuegos nive..
Curso basico videojuegos nive..Curso basico videojuegos nive..
Curso basico videojuegos nive..Andres Garcia

Clase Introducción a AS3
Clase Introducción a AS3Clase Introducción a AS3
Clase Introducción a AS3Andres Garcia

Presentación Del Curso Programacion Avanzada
Presentación Del Curso  Programacion  AvanzadaPresentación Del Curso  Programacion  Avanzada
Presentación Del Curso Programacion AvanzadaAndres Garcia

Formatos para animación en multimedia
Formatos para animación en multimediaFormatos para animación en multimedia
Formatos para animación en multimediakarina154

Modulo 1 introducción a la Informática
Modulo 1 introducción a la InformáticaModulo 1 introducción a la Informática
Modulo 1 introducción a la InformáticaAna Rita Velez

Reporting con tablas dinámicas en excel
Reporting con tablas dinámicas en excelReporting con tablas dinámicas en excel
Reporting con tablas dinámicas en excelLuis Muñiz González

Inteligencia de Negocio con Excel Power Pivot
Inteligencia de Negocio con Excel Power PivotInteligencia de Negocio con Excel Power Pivot
Inteligencia de Negocio con Excel Power PivotEAE

Cálculos de resistências
Cálculos de resistênciasCálculos de resistências
Cálculos de resistênciasBranco Branco


Destacado (20)

Tiristores triac 2
Tiristores triac  2Tiristores triac  2
Tiristores triac 2

Curso arduino advanced aula 14
Curso arduino advanced   aula 14Curso arduino advanced   aula 14
Curso arduino advanced aula 14

Correcao do fator de potencia
Correcao do fator de potenciaCorrecao do fator de potencia
Correcao do fator de potencia

Programacion en actionscript
Programacion en actionscriptProgramacion en actionscript
Programacion en actionscript

Tiristores Clase 2
Tiristores Clase 2Tiristores Clase 2
Tiristores Clase 2

Curso basico videojuegos nive..
Curso basico videojuegos nive..Curso basico videojuegos nive..
Curso basico videojuegos nive..

Office
OfficeOffice
Office

Iñikuk muchik octavina 2013
Iñikuk muchik octavina 2013Iñikuk muchik octavina 2013
Iñikuk muchik octavina 2013

Catalogo de recursos
Catalogo de recursosCatalogo de recursos
Catalogo de recursos

Flash as3 components_help
Flash as3 components_helpFlash as3 components_help
Flash as3 components_help

Clase Introducción a AS3
Clase Introducción a AS3Clase Introducción a AS3
Clase Introducción a AS3

Presentación Del Curso Programacion Avanzada
Presentación Del Curso  Programacion  AvanzadaPresentación Del Curso  Programacion  Avanzada
Presentación Del Curso Programacion Avanzada

As3 unidad 3 animación de flash
As3 unidad 3 animación de flashAs3 unidad 3 animación de flash
As3 unidad 3 animación de flash

Modulo 1
Modulo 1Modulo 1
Modulo 1

Formatos para animación en multimedia
Formatos para animación en multimediaFormatos para animación en multimedia
Formatos para animación en multimedia

01 presentación - módulo n°1 • algoritmos
01 presentación - módulo n°1 • algoritmos01 presentación - módulo n°1 • algoritmos
01 presentación - módulo n°1 • algoritmos

Modulo 1 introducción a la Informática
Modulo 1 introducción a la InformáticaModulo 1 introducción a la Informática
Modulo 1 introducción a la Informática

Reporting con tablas dinámicas en excel
Reporting con tablas dinámicas en excelReporting con tablas dinámicas en excel
Reporting con tablas dinámicas en excel

Inteligencia de Negocio con Excel Power Pivot
Inteligencia de Negocio con Excel Power PivotInteligencia de Negocio con Excel Power Pivot
Inteligencia de Negocio con Excel Power Pivot

Cálculos de resistências
Cálculos de resistênciasCálculos de resistências
Cálculos de resistências


Similar a Transmisión electrónica

Clase1 Fundamentos de Comunicaciones Electronicas
Clase1 Fundamentos de Comunicaciones ElectronicasClase1 Fundamentos de Comunicaciones Electronicas
Clase1 Fundamentos de Comunicaciones ElectronicasJohan Silva Cueva

Introducción a las redes de computadores fase 1
Introducción a las redes de computadores fase 1Introducción a las redes de computadores fase 1
Introducción a las redes de computadores fase 1Deisy Molano R

Fase 1 redes_locales_yd
Fase 1 redes_locales_ydFase 1 redes_locales_yd
Fase 1 redes_locales_ydYuli M. Diaz

Fase 1 redes_locales_yd
Fase 1 redes_locales_ydFase 1 redes_locales_yd
Fase 1 redes_locales_ydYuli M. Diaz

Redes presentación Equipo 4
Redes presentación Equipo 4Redes presentación Equipo 4
Redes presentación Equipo 4AlexisDorante

Fase1 fabio arce
Fase1 fabio arceFase1 fabio arce
Fase1 fabio arceFabio_Arce

Actividad_individual _redes_locales_basico_fase_1
Actividad_individual _redes_locales_basico_fase_1Actividad_individual _redes_locales_basico_fase_1
Actividad_individual _redes_locales_basico_fase_1Andres Sanchez Sanchez

Actividad 1-redes basico
Actividad 1-redes basicoActividad 1-redes basico
Actividad 1-redes basicocamilo restrepo

Actividad individual redes local básico 2015
Actividad individual redes local básico 2015Actividad individual redes local básico 2015
Actividad individual redes local básico 2015Jorge Saavedra

Comunicaciones inalámbricas
Comunicaciones inalámbricasComunicaciones inalámbricas
Comunicaciones inalámbricasdalianaarias

Actividad 1 redes locales basico
Actividad 1 redes locales basicoActividad 1 redes locales basico
Actividad 1 redes locales basicormigues

2.Laminas tema 2 Transmisiòn de Datos.ppt
2.Laminas tema 2 Transmisiòn de Datos.ppt2.Laminas tema 2 Transmisiòn de Datos.ppt
2.Laminas tema 2 Transmisiòn de Datos.pptJuanAlvaradoDiaz2

Actividad inicial redes_johan_forero
Actividad inicial redes_johan_foreroActividad inicial redes_johan_forero
Actividad inicial redes_johan_foreroJohan Forero

Redes locales basico fase 1
Redes locales basico fase 1Redes locales basico fase 1
Redes locales basico fase 1Jenner Mejia


Similar a Transmisión electrónica (20)

Comunicaciones Electricas
Comunicaciones ElectricasComunicaciones Electricas
Comunicaciones Electricas

C O M U N I C A C I O N E S E L E C T RÓ N I C A S
C O M U N I C A C I O N E S  E L E C T RÓ N I C A SC O M U N I C A C I O N E S  E L E C T RÓ N I C A S
C O M U N I C A C I O N E S E L E C T RÓ N I C A S

Programa
ProgramaPrograma
Programa

Clase1 Fundamentos de Comunicaciones Electronicas
Clase1 Fundamentos de Comunicaciones ElectronicasClase1 Fundamentos de Comunicaciones Electronicas
Clase1 Fundamentos de Comunicaciones Electronicas

Introducción a las redes de computadores fase 1
Introducción a las redes de computadores fase 1Introducción a las redes de computadores fase 1
Introducción a las redes de computadores fase 1

Comunicaciones ElectróNicas
Comunicaciones ElectróNicasComunicaciones ElectróNicas
Comunicaciones ElectróNicas

Modulación AM - PM - FM
Modulación AM - PM - FMModulación AM - PM - FM
Modulación AM - PM - FM

Fase 1 redes_locales_yd
Fase 1 redes_locales_ydFase 1 redes_locales_yd
Fase 1 redes_locales_yd

Fase 1 redes_locales_yd
Fase 1 redes_locales_ydFase 1 redes_locales_yd
Fase 1 redes_locales_yd

Redes presentación Equipo 4
Redes presentación Equipo 4Redes presentación Equipo 4
Redes presentación Equipo 4

Fase1 fabio arce
Fase1 fabio arceFase1 fabio arce
Fase1 fabio arce

Fase1 fabio arce
Fase1 fabio arceFase1 fabio arce
Fase1 fabio arce

Actividad_individual _redes_locales_basico_fase_1
Actividad_individual _redes_locales_basico_fase_1Actividad_individual _redes_locales_basico_fase_1
Actividad_individual _redes_locales_basico_fase_1

Actividad 1-redes basico
Actividad 1-redes basicoActividad 1-redes basico
Actividad 1-redes basico

Actividad individual redes local básico 2015
Actividad individual redes local básico 2015Actividad individual redes local básico 2015
Actividad individual redes local básico 2015

Comunicaciones inalámbricas
Comunicaciones inalámbricasComunicaciones inalámbricas
Comunicaciones inalámbricas

Actividad 1 redes locales basico
Actividad 1 redes locales basicoActividad 1 redes locales basico
Actividad 1 redes locales basico

2.Laminas tema 2 Transmisiòn de Datos.ppt
2.Laminas tema 2 Transmisiòn de Datos.ppt2.Laminas tema 2 Transmisiòn de Datos.ppt
2.Laminas tema 2 Transmisiòn de Datos.ppt

Actividad inicial redes_johan_forero
Actividad inicial redes_johan_foreroActividad inicial redes_johan_forero
Actividad inicial redes_johan_forero

Redes locales basico fase 1
Redes locales basico fase 1Redes locales basico fase 1
Redes locales basico fase 1


Más de Gustavo Alfaro

Determinantes y matrices 3x3.pptx
Determinantes y matrices 3x3.pptxDeterminantes y matrices 3x3.pptx
Determinantes y matrices 3x3.pptxGustavo Alfaro

matrices y determinantes 3x3.pptx
matrices y determinantes 3x3.pptxmatrices y determinantes 3x3.pptx
matrices y determinantes 3x3.pptxGustavo Alfaro

matrices y determinantes 2x2.pptx
matrices y determinantes 2x2.pptxmatrices y determinantes 2x2.pptx
matrices y determinantes 2x2.pptxGustavo Alfaro

Ecuación de la linea recta.pptx
Ecuación de la linea recta.pptxEcuación de la linea recta.pptx
Ecuación de la linea recta.pptxGustavo Alfaro

Linea recta desde ecuacion.pptx
Linea recta desde ecuacion.pptxLinea recta desde ecuacion.pptx
Linea recta desde ecuacion.pptxGustavo Alfaro

Linea recta desde 2 puntos.pptx
Linea recta desde 2 puntos.pptxLinea recta desde 2 puntos.pptx
Linea recta desde 2 puntos.pptxGustavo Alfaro

pendiente desde 2 puntos.pptx
pendiente desde  2 puntos.pptxpendiente desde  2 puntos.pptx
pendiente desde 2 puntos.pptxGustavo Alfaro

Arduino pines de alimentacion
Arduino pines de alimentacionArduino pines de alimentacion
Arduino pines de alimentacionGustavo Alfaro

Gasto cardiaco ó prueba de esfuerzo
Gasto cardiaco ó prueba de esfuerzoGasto cardiaco ó prueba de esfuerzo
Gasto cardiaco ó prueba de esfuerzoGustavo Alfaro

Ranuras de expansion de computadoras
Ranuras de expansion de computadorasRanuras de expansion de computadoras
Ranuras de expansion de computadorasGustavo Alfaro

Computadora proceso de arranque
Computadora proceso de arranqueComputadora proceso de arranque
Computadora proceso de arranqueGustavo Alfaro

Chipset de computadoras
Chipset de computadorasChipset de computadoras
Chipset de computadorasGustavo Alfaro

Microprocesadores y memoria de computadoras
Microprocesadores y memoria de computadorasMicroprocesadores y memoria de computadoras
Microprocesadores y memoria de computadorasGustavo Alfaro


Más de Gustavo Alfaro (20)

Determinantes y matrices 3x3.pptx
Determinantes y matrices 3x3.pptxDeterminantes y matrices 3x3.pptx
Determinantes y matrices 3x3.pptx

matrices y determinantes 3x3.pptx
matrices y determinantes 3x3.pptxmatrices y determinantes 3x3.pptx
matrices y determinantes 3x3.pptx

matrices y determinantes 2x2.pptx
matrices y determinantes 2x2.pptxmatrices y determinantes 2x2.pptx
matrices y determinantes 2x2.pptx

Ecuación de la linea recta.pptx
Ecuación de la linea recta.pptxEcuación de la linea recta.pptx
Ecuación de la linea recta.pptx

Linea recta desde ecuacion.pptx
Linea recta desde ecuacion.pptxLinea recta desde ecuacion.pptx
Linea recta desde ecuacion.pptx

Linea recta desde 2 puntos.pptx
Linea recta desde 2 puntos.pptxLinea recta desde 2 puntos.pptx
Linea recta desde 2 puntos.pptx

pendiente desde 2 puntos.pptx
pendiente desde  2 puntos.pptxpendiente desde  2 puntos.pptx
pendiente desde 2 puntos.pptx

Arduino pines de alimentacion
Arduino pines de alimentacionArduino pines de alimentacion
Arduino pines de alimentacion

Tiristores triac 3
Tiristores triac 3Tiristores triac 3
Tiristores triac 3

Tiristores triac
Tiristores triacTiristores triac
Tiristores triac

Tiristores scr 3
Tiristores scr 3Tiristores scr 3
Tiristores scr 3

Tiristores scr 2
Tiristores scr 2Tiristores scr 2
Tiristores scr 2

Tiristores scr
Tiristores scrTiristores scr
Tiristores scr

Diodos clase 2
Diodos clase 2Diodos clase 2
Diodos clase 2

Gasto cardiaco ó prueba de esfuerzo
Gasto cardiaco ó prueba de esfuerzoGasto cardiaco ó prueba de esfuerzo
Gasto cardiaco ó prueba de esfuerzo

Ranuras de expansion de computadoras
Ranuras de expansion de computadorasRanuras de expansion de computadoras
Ranuras de expansion de computadoras

Computadora proceso de arranque
Computadora proceso de arranqueComputadora proceso de arranque
Computadora proceso de arranque

Chipset de computadoras
Chipset de computadorasChipset de computadoras
Chipset de computadoras

Microprocesadores y memoria de computadoras
Microprocesadores y memoria de computadorasMicroprocesadores y memoria de computadoras
Microprocesadores y memoria de computadoras

Motores paso paso
Motores paso pasoMotores paso paso
Motores paso paso


Último

KELA Presentacion Costa Rica 2024 - evento Protégeles
KELA Presentacion Costa Rica 2024 - evento ProtégelesKELA Presentacion Costa Rica 2024 - evento Protégeles
KELA Presentacion Costa Rica 2024 - evento ProtégelesFundación YOD YOD

Instrumentación Hoy_ INTERPRETAR EL DIAGRAMA UNIFILAR GENERAL DE UNA PLANTA I...
Instrumentación Hoy_ INTERPRETAR EL DIAGRAMA UNIFILAR GENERAL DE UNA PLANTA I...Instrumentación Hoy_ INTERPRETAR EL DIAGRAMA UNIFILAR GENERAL DE UNA PLANTA I...
Instrumentación Hoy_ INTERPRETAR EL DIAGRAMA UNIFILAR GENERAL DE UNA PLANTA I...AlanCedillo9

Proyecto integrador. Las TIC en la sociedad S4.pptx
Proyecto integrador. Las TIC en la sociedad S4.pptxProyecto integrador. Las TIC en la sociedad S4.pptx
Proyecto integrador. Las TIC en la sociedad S4.pptx241521559

International Women's Day Sucre 2024 (IWD)
International Women's Day Sucre 2024 (IWD)International Women's Day Sucre 2024 (IWD)
International Women's Day Sucre 2024 (IWD)GDGSucre

Medidas de formas, coeficiente de asimetría y coeficiente de curtosis.pptx
Medidas de formas, coeficiente de asimetría y coeficiente de curtosis.pptxMedidas de formas, coeficiente de asimetría y coeficiente de curtosis.pptx
Medidas de formas, coeficiente de asimetría y coeficiente de curtosis.pptxaylincamaho

Presentación inteligencia artificial en la actualidad
Presentación inteligencia artificial en la actualidadPresentación inteligencia artificial en la actualidad
Presentación inteligencia artificial en la actualidadMiguelAngelVillanuev48

ATAJOS DE WINDOWS. Los diferentes atajos para utilizar en windows y ser más e...
ATAJOS DE WINDOWS. Los diferentes atajos para utilizar en windows y ser más e...ATAJOS DE WINDOWS. Los diferentes atajos para utilizar en windows y ser más e...
ATAJOS DE WINDOWS. Los diferentes atajos para utilizar en windows y ser más e...FacuMeza2

CLASE DE TECNOLOGIA E INFORMATICA PRIMARIA
CLASE  DE TECNOLOGIA E INFORMATICA PRIMARIACLASE  DE TECNOLOGIA E INFORMATICA PRIMARIA
CLASE DE TECNOLOGIA E INFORMATICA PRIMARIAWilbisVega

El gusano informático Morris (1988) - Julio Ardita (1995) - Citizenfour (2014...
El gusano informático Morris (1988) - Julio Ardita (1995) - Citizenfour (2014...El gusano informático Morris (1988) - Julio Ardita (1995) - Citizenfour (2014...
El gusano informático Morris (1988) - Julio Ardita (1995) - Citizenfour (2014...JaquelineJuarez15

ejercicios pseint para aprogramacion sof
ejercicios pseint para aprogramacion sofejercicios pseint para aprogramacion sof
ejercicios pseint para aprogramacion sofJuancarlosHuertasNio1

Cortes-24-de-abril-Tungurahua-3 año 2024
Cortes-24-de-abril-Tungurahua-3 año 2024Cortes-24-de-abril-Tungurahua-3 año 2024
Cortes-24-de-abril-Tungurahua-3 año 2024GiovanniJavierHidalg

Hernandez_Hernandez_Practica web de la sesion 12.pptx
Hernandez_Hernandez_Practica web de la sesion 12.pptxHernandez_Hernandez_Practica web de la sesion 12.pptx
Hernandez_Hernandez_Practica web de la sesion 12.pptxJOSEMANUELHERNANDEZH11

trabajotecologiaisabella-240424003133-8f126965.pdf
trabajotecologiaisabella-240424003133-8f126965.pdftrabajotecologiaisabella-240424003133-8f126965.pdf
trabajotecologiaisabella-240424003133-8f126965.pdfIsabellaMontaomurill

Global Azure Lima 2024 - Integración de Datos con Microsoft Fabric
Global Azure Lima 2024 - Integración de Datos con Microsoft FabricGlobal Azure Lima 2024 - Integración de Datos con Microsoft Fabric
Global Azure Lima 2024 - Integración de Datos con Microsoft FabricKeyla Dolores Méndez

PARTES DE UN OSCILOSCOPIO ANALOGICO .pdf
PARTES DE UN OSCILOSCOPIO ANALOGICO .pdfPARTES DE UN OSCILOSCOPIO ANALOGICO .pdf
PARTES DE UN OSCILOSCOPIO ANALOGICO .pdfSergioMendoza354770

guía de registro de slideshare por Brayan Joseph
guía de registro de slideshare por Brayan Josephguía de registro de slideshare por Brayan Joseph
guía de registro de slideshare por Brayan JosephBRAYANJOSEPHPEREZGOM

SalmorejoTech 2024 - Spring Boot <3 Testcontainers
SalmorejoTech 2024 - Spring Boot <3 TestcontainersSalmorejoTech 2024 - Spring Boot <3 Testcontainers
SalmorejoTech 2024 - Spring Boot <3 TestcontainersIván López Martín

Redes direccionamiento y subredes ipv4 2024 .pdf
Redes direccionamiento y subredes ipv4 2024 .pdfRedes direccionamiento y subredes ipv4 2024 .pdf
Redes direccionamiento y subredes ipv4 2024 .pdfsoporteupcology

Plan de aula informatica segundo periodo.docx
Plan de aula informatica segundo periodo.docxPlan de aula informatica segundo periodo.docx
Plan de aula informatica segundo periodo.docxpabonheidy28

La era de la educación digital y sus desafios
La era de la educación digital y sus desafiosLa era de la educación digital y sus desafios
La era de la educación digital y sus desafiosFundación YOD YOD


Último (20)

KELA Presentacion Costa Rica 2024 - evento Protégeles
KELA Presentacion Costa Rica 2024 - evento ProtégelesKELA Presentacion Costa Rica 2024 - evento Protégeles
KELA Presentacion Costa Rica 2024 - evento Protégeles

Instrumentación Hoy_ INTERPRETAR EL DIAGRAMA UNIFILAR GENERAL DE UNA PLANTA I...
Instrumentación Hoy_ INTERPRETAR EL DIAGRAMA UNIFILAR GENERAL DE UNA PLANTA I...Instrumentación Hoy_ INTERPRETAR EL DIAGRAMA UNIFILAR GENERAL DE UNA PLANTA I...
Instrumentación Hoy_ INTERPRETAR EL DIAGRAMA UNIFILAR GENERAL DE UNA PLANTA I...

Proyecto integrador. Las TIC en la sociedad S4.pptx
Proyecto integrador. Las TIC en la sociedad S4.pptxProyecto integrador. Las TIC en la sociedad S4.pptx
Proyecto integrador. Las TIC en la sociedad S4.pptx

International Women's Day Sucre 2024 (IWD)
International Women's Day Sucre 2024 (IWD)International Women's Day Sucre 2024 (IWD)
International Women's Day Sucre 2024 (IWD)

Medidas de formas, coeficiente de asimetría y coeficiente de curtosis.pptx
Medidas de formas, coeficiente de asimetría y coeficiente de curtosis.pptxMedidas de formas, coeficiente de asimetría y coeficiente de curtosis.pptx
Medidas de formas, coeficiente de asimetría y coeficiente de curtosis.pptx

Presentación inteligencia artificial en la actualidad
Presentación inteligencia artificial en la actualidadPresentación inteligencia artificial en la actualidad
Presentación inteligencia artificial en la actualidad

ATAJOS DE WINDOWS. Los diferentes atajos para utilizar en windows y ser más e...
ATAJOS DE WINDOWS. Los diferentes atajos para utilizar en windows y ser más e...ATAJOS DE WINDOWS. Los diferentes atajos para utilizar en windows y ser más e...
ATAJOS DE WINDOWS. Los diferentes atajos para utilizar en windows y ser más e...

CLASE DE TECNOLOGIA E INFORMATICA PRIMARIA
CLASE  DE TECNOLOGIA E INFORMATICA PRIMARIACLASE  DE TECNOLOGIA E INFORMATICA PRIMARIA
CLASE DE TECNOLOGIA E INFORMATICA PRIMARIA

El gusano informático Morris (1988) - Julio Ardita (1995) - Citizenfour (2014...
El gusano informático Morris (1988) - Julio Ardita (1995) - Citizenfour (2014...El gusano informático Morris (1988) - Julio Ardita (1995) - Citizenfour (2014...
El gusano informático Morris (1988) - Julio Ardita (1995) - Citizenfour (2014...

ejercicios pseint para aprogramacion sof
ejercicios pseint para aprogramacion sofejercicios pseint para aprogramacion sof
ejercicios pseint para aprogramacion sof

Cortes-24-de-abril-Tungurahua-3 año 2024
Cortes-24-de-abril-Tungurahua-3 año 2024Cortes-24-de-abril-Tungurahua-3 año 2024
Cortes-24-de-abril-Tungurahua-3 año 2024

Hernandez_Hernandez_Practica web de la sesion 12.pptx
Hernandez_Hernandez_Practica web de la sesion 12.pptxHernandez_Hernandez_Practica web de la sesion 12.pptx
Hernandez_Hernandez_Practica web de la sesion 12.pptx

trabajotecologiaisabella-240424003133-8f126965.pdf
trabajotecologiaisabella-240424003133-8f126965.pdftrabajotecologiaisabella-240424003133-8f126965.pdf
trabajotecologiaisabella-240424003133-8f126965.pdf

Global Azure Lima 2024 - Integración de Datos con Microsoft Fabric
Global Azure Lima 2024 - Integración de Datos con Microsoft FabricGlobal Azure Lima 2024 - Integración de Datos con Microsoft Fabric
Global Azure Lima 2024 - Integración de Datos con Microsoft Fabric

PARTES DE UN OSCILOSCOPIO ANALOGICO .pdf
PARTES DE UN OSCILOSCOPIO ANALOGICO .pdfPARTES DE UN OSCILOSCOPIO ANALOGICO .pdf
PARTES DE UN OSCILOSCOPIO ANALOGICO .pdf

guía de registro de slideshare por Brayan Joseph
guía de registro de slideshare por Brayan Josephguía de registro de slideshare por Brayan Joseph
guía de registro de slideshare por Brayan Joseph

SalmorejoTech 2024 - Spring Boot <3 Testcontainers
SalmorejoTech 2024 - Spring Boot <3 TestcontainersSalmorejoTech 2024 - Spring Boot <3 Testcontainers
SalmorejoTech 2024 - Spring Boot <3 Testcontainers

Redes direccionamiento y subredes ipv4 2024 .pdf
Redes direccionamiento y subredes ipv4 2024 .pdfRedes direccionamiento y subredes ipv4 2024 .pdf
Redes direccionamiento y subredes ipv4 2024 .pdf

Plan de aula informatica segundo periodo.docx
Plan de aula informatica segundo periodo.docxPlan de aula informatica segundo periodo.docx
Plan de aula informatica segundo periodo.docx

La era de la educación digital y sus desafios
La era de la educación digital y sus desafiosLa era de la educación digital y sus desafios
La era de la educación digital y sus desafios


Transmisión electrónica

  • 1. Transmisión Electrónica. Ing. Gustavo Alfaro En esencia, telecomunicaciones electrónicas son la transmisión, recepción y procesamiento de información usando circuitos electrónicos. La información se define como el conocimiento, la sabiduría o la realidad y puede ser en forma analógica (proporcional o continua), tal como la voz humana, información sobre una imagen de vídeo, o música, o en forma digital (etapas discretas), tales como números codificados en binario, códigos alfanuméricos, símbolos gráficos, códigos operacionales de un microprocesador o información de base de datos. Toda la información debe convertirse a energía electromagnética, antes de que pueda propagarse por un sistema de comunicaciones electrónicas. Un sistema de comunicaciones electrónicas combina la relación entre la información de la fuente original denominado transmisor, el medio de transmisión (conducto) y el receptor que es la información recibida en el destino. Cuando se transmite información a partir de muchas fuentes sobre un medio de transmisión común, la información debe combinarse en una señal de información compuesta sencilla. El proceso de combinar la información en una señal de información compuesta se le llama multicanalización, y al proceso de separar la información se le llama desmulticanalización. Existen dos tipos básicos de sistemas de comunicaciones electrónicas: analógico y digital. Un sistema de comunicaciones analógico es un sistema en el cual la energía electromagnética se transmite y recibe en forma analógica (una señal variando continuamente tal como una onda senoidal) Los sistemas de radio comerciales emiten señales analógicas. Un sistema de comunicaciones digital es un sistema en el cual la energía electromagnética se transmite y recibe en forma digital (niveles discretos tal como +5 V y tierra) Los sistemas binarios utilizan señales digitales que sólo tienen dos niveles discretos (bi significa dos). Frecuentemente la información de la fuente original está en una forma que no es adecuada para la transmisión y debe convertirse en una forma más adecuada antes de la transmisión. Por ejemplo, con los sistemas de comunicaciones digitales, la información analógica se convierte a una forma digital antes de la transmisión, y con los sistemas de comunicaciones analógicas, la información digital se convierte a la forma analógica antes de la transmisión.
  • 2. Los sistemas de comunicaciones analógicas fueron los primeros en desarrollarse; sin embargo, en los últimos años los sistemas de comunicaciones digitales se han hecho más comunes. No es práctico propagar energía electromagnética de baja frecuencia por la atmósfera de la tierra. Por lo tanto, con las comunicaciones de radio, es necesario superponer una señal de inteligencia de frecuencia relativamente baja a una señal de frecuencia relativamente alta para la transmisión. En los sistemas de comunicaciones electrónicas analógicas, la información de la fuente (señal de inteligencia) actúa sobre o modula una señal senoidal de frecuencia única. Modular simplemente significa variar, cambiar o regular. Por lo tanto, la información de la fuente de frecuencia relativamente baja se llama señal de modulación, la señal de frecuencia relativamente alta, sobre la cual se actúa (modulada) se llama la portadora, y la señal resultante se llama la onda modulada o señal. La información de la fuente se transporta a través del sistema sobre la portadora. Las ondas de baja frecuencia sufren una gran atenuación en el aire, de forma que recorren distancias muy pequeñas, lo que no las hace aptas para transmitir información a grandes distancias. Por el contrario, las ondas de frecuencia más alta son capaces de recorrer grandes distancias. A la hora de transmitir mensajes de audio (sonido) nos encontramos con que este da lugar a ondas de frecuencia muy baja, y lo mismo ocurre con las imágenes. Para resolver este problema se recurre a combinar la señal de baja frecuencia con otra de alta frecuencia, que sí puede propagarse a grandes distancias. En consecuencia, para transmitir información mediante ondas es necesario utilizar dos señales combinadas: la onda moduladora y la portadora. • La onda moduladora es una señal de frecuencia baja cuyas variaciones contienen la información que se desea transmitir. • La onda portadora es una señal de frecuencia más alta que actúa como «soporte» en la transmisión. La modulación de señales esta presente en todos los procesos iniciales que hacen a las telecomunicaciones, su concepto es muy simple sin embargo, suele perderse de vista al empezar a estudiar los distintos tipos de modulaciones analógicas y digitales. El proceso de establecer una comunicación, mediante una onda acústica, implica que dicha onda necesita un medio para propagarse, lo hace a la velocidad del sonido según el medio y no puede propagarse en el vacio. Este tipo de ondas son fácilmente atenuables y no constituyen un proceso ideal para establecer vínculos a grandes distancias, además no tienen confidencialidad.
  • 3. Con los sistemas de comunicaciones analógicas, la modulación es el proceso de variar o cambiar alguna propiedad de una portadora analógica de acuerdo con la información original de la fuente. Recíprocamente, la demodulación es el proceso de convertir los cambios en la portadora analógica a la información original de la fuente. La modulación se realiza en el transmisor, en un circuito llamado modulador, y la demodulación se realiza en el receptor, en un circuito llamado demodulador. La señal de información que modula la portadora principal se llama señal de banda base o simplemente banda base. La banda base es una señal de información, como un canal telefónico sencillo, y la señal de banda base compuesta es la señal para la información total, como varios cientos de canales telefónicos. Las señales de banda base se convierten a partir de su banda de frecuencia original a una banda más adecuada para transmisión a través del sistema de comunicaciones. Las señales de banda base se convierten en frecuencia alta en el transmisor y se convierten en frecuencia baja en el receptor. La traslación de frecuencia es el proceso de convertir una frecuencia sencilla o una banda de frecuencias a otra ubicación en el espectro de la frecuencia total. El término canal es comúnmente utilizado, cuando se refiere a una banda especifica de frecuencias distribuidas, para un servicio en particular o transmisión. Por ejemplo, un canal estándar de banda de frecuencia para voz ocupa un ancho de banda de 3 kHz y se utiliza para la transmisión de señales de voz de calidad. Un canal de RF se refiere a una banda de frecuencias usadas para propagar señales de radiofrecuencia, tal como un canal sencillo y comercial de emisión FM que ocupa, aproximadamente, una banda de frecuencias de 200 kHz dentro de la banda total de 88 a 108 MHz asignada para la transmisión comercial de FM. Ya que el propósito de un sistema de comunicaciones electrónico es comunicar información entre dos o más ubicaciones (generalmente llamadas estaciones) Esto se logra convirtiendo la información de la fuente original a energía electromagnética y después transmitiendo la energía a uno o más destinos, en donde se convierte de nuevo a su forma original. La energía electromagnética puede propagarse en varios modos: como un voltaje o una corriente a través de un cable metálico, como ondas de radio emitidas por el espacio libre o como ondas de luz por una fibra óptica. La energía electromagnética está distribuida a través de un rango de frecuencias casi infinito. El espectro de frecuencias electromagnéticas total que muestra las localizaciones aproximadas de varios servicios dentro de la banda.
  • 4. MODULACIÓN Y DEMODULACIÓN Por razones que se explican más adelante, no es práctico propagar energía electromagnética de baja frecuencia por la atmósfera de la tierra. Por lo tanto, con las comunicaciones de radio, es necesario superponer una señal de inteligencia de frecuencia relativamente baja a una señal de frecuencia relativamente alta para la transmisión. En los sistemas de comunicaciones electrónicas analógicas, la información de la fuente (señal de inteligencia) actúa sobre o modula una señal senoidal de frecuencia única. Se denomina modulación al proceso de colocar ó montar la información contenida en una señal, generalmente de baja frecuencia, sobre una señal de alta frecuencia, Debido a este proceso la señal de alta frecuencia denominada portadora, sufrirá la modificación de alguna de sus parámetros, siendo dicha modificación proporcional a la amplitud de la señal de baja frecuencia denominada moduladora. A la señal resultante de este proceso se la denomina señal modulada. Modular simplemente significa variar, cambiar o regular. Por lo tanto, la información de la fuente de frecuencia relativamente baja se llama señal de modulación, la señal de frecuencia relativamente alta, sobre la cual se actúa (modulada) se llama la portadora, y la señal resultante se llama la onda modulada o señal. En esencia, la información de la fuente se transporta a través del sistema sobre la portadora. Es necesario modular las señales por diferentes razones: 1) Si todos los usuarios transmiten a la frecuencia de la señal original o moduladora, no será posible reconocer la información inteligente contenida en dicha señal, debido a la interferencia entre las señales transmitidas por diferentes usuarios. 2) A altas frecuencias se tiene mayor eficiencia en la transmisión, de acuerdo al medio que se emplee. 3) Se aprovecha mejor el espectro electromagnético, ya que permite la multiplexación por frecuencias. 4) En caso de transmisión inalámbrica, las antenas tienen medidas más razonables. Con los sistemas de comunicaciones analógicas, la modulación es el proceso de variar o cambiar alguna propiedad de una portadora analógica de acuerdo con la información original de la fuente. Recíprocamente, la demodulación es el proceso de convertir los cambios en la portadora analógica a la información original de la fuente. La modulación se realiza en el transmisor, en un circuito llamado modulador, y la demodulación se realiza en el receptor, en un circuito llamado demodulador. La señal de información que modula la portadora principal se llama señal de banda base o simplemente banda base. La banda base es una señal de información, como un canal telefónico sencillo, y la señal de banda base compuesta es la señal para la información total, como varios cientos de canales telefónicos. Las señales de banda base se convierten a partir de su banda de frecuencia original a una banda más adecuada para transmisión a través del sistema de comunicaciones. Las señales de banda base se convierten en frecuencia alta en el transmisor y se convierten en frecuencia baja en el receptor. La traslación de frecuencia es el proceso de convertir una frecuencia sencilla o una banda de frecuencias a otra ubicación en el espectro de la frecuencia total. El término canal es comúnmente utilizado, cuando se refiere a una banda especifica de frecuencias distribuidas, para un servicio en particular o transmisión. Por ejemplo, un canal estándar de banda de frecuencia para voz ocupa un ancho de banda de 3 kHz y se utiliza para la transmisión de señales
  • 5. de voz de calidad. Un canal de RF se refiere a una banda de frecuencias usadas para propagar señales de radiofrecuencia, tal como un canal sencillo y comercial de emisión FM que ocupa, aproximadamente, una banda de frecuencias de 200 kHz dentro de la banda total de 88 a 108 MHz asignada para la transmisión comercial de FM. Tres propiedades de una onda senoidal pueden ser variadas: la amplitud (V), la frecuencia (f), la fase (0), o cualquier combinación de dos o más de estas propiedades. Si la amplitud de la portadora es variada proporcionalmente a la información de la fuente, resulta la amplitud modulada (AM) Si la frecuencia de la portadora varía proporcionalmente a la información de la fuente, resulta la frecuencia modulada (FM) Si la fase de la portadora varia proporcionalmente a la información de la fuente, resulta la fase modulada (PM). Hay dos razones importantes de porque es necesaria la modulación en un sistema de comunicaciones electrónicas. La primera es el hecho de que es extremadamente difícil irradiar señales a frecuencias bajas por la atmósfera de la Tierra en forma de energía electromagnética. Segundo, las señales de información frecuentemente ocupan la misma banda de frecuencia y, si son transmitidas en su forma original, interferirán. Un ejemplo de esto es la banda radiodifusora de FM comercial. Todas las estaciones FM emiten información de voz y música que ocupa la banda de frecuencias de audio de 0 a 15 kHz.
  • 6. Cada estación traslada su información a una banda de frecuencia diferente (canal), para que sus transmisiones no interfieran con las transmisiones de las demás. En la figura se observa el proceso de la modulación usada en el transmisor y la demodulación usada en recepción.
