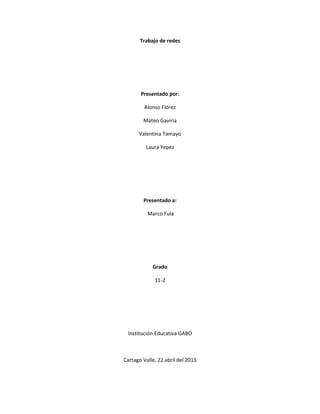

1. Trabajo de redes
Presentado por:
Alonso Flórez
Mateo Gaviria
Valentina Tamayo
Laura Yepez
Presentado a:
Marco Fula
Grado
11-2
Institución Educativa GABO
Cartago Valle, 22 abril del 2013

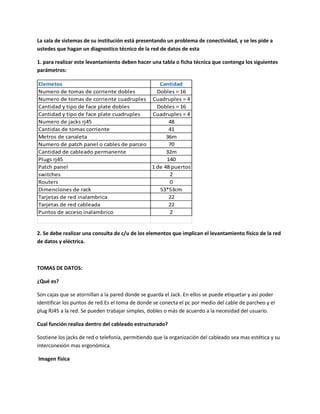

2. La sala de sistemas de su institución está presentando un problema de conectividad, y se les pide a
ustedes que hagan un diagnostico técnico de la red de datos de esta
1. para realizar este levantamiento deben hacer una tabla o ficha técnica que contenga los siguientes
parámetros:
Elemetos Cantidad
Numero de tomas de corriente dobles Dobles = 16
Numero de tomas de corriente cuadruples Cuadruples = 4
Cantidad y tipo de face plate dobles Dobles = 16
Cantidad y tipo de face plate cuadruples Cuadruples = 4
Numero de jacks rj45 48
Cantidas de tomas corriente 41
Metros de canaleta 36m
Numero de patch panel o cables de parceo 70
Cantidad de cableado permanente 32m
Plugs rj45 140
Patch panel 1 de 48 puertos
switches 2
Routers 0
Dimenciones de rack 53*53cm
Tarjetas de red inalambrica 22
Tarjetas de red cableada 22
Puntos de acceso inalambrico 2
2. Se debe realizar una consulta de c/u de los elementos que implican el levantamiento físico de la red
de datos y eléctrica.
TOMAS DE DATOS:
¿Qué es?
Son cajas que se atornillan a la pared donde se guarda el Jack. En ellos se puede etiquetar y así poder
identificar los puntos de red.Es el toma de donde se conecta el pc por medio del cable de parcheo y el
plug RJ45 a la red. Se pueden trabajar simples, dobles o más de acuerdo a la necesidad del usuario.
Cual función realiza dentro del cableado estructurado?
Sostiene los jacks de red o telefonía, permitiendo que la organización del cableado sea mas estética y su
interconexión mas ergonómica.
Imagen física

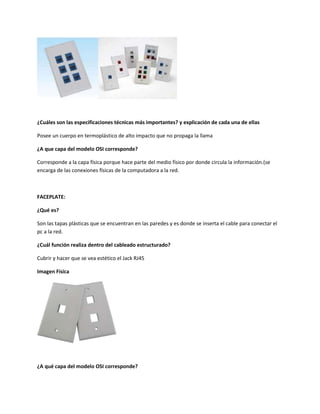

3. ¿Cuáles son las especificaciones técnicas más importantes? y explicación de cada una de ellas
Posee un cuerpo en termoplástico de alto impacto que no propaga la llama
¿A que capa del modelo OSI corresponde?
Corresponde a la capa física porque hace parte del medio físico por donde circula la información.(se
encarga de las conexiones físicas de la computadora a la red.
FACEPLATE:
¿Qué es?
Son las tapas plásticas que se encuentran en las paredes y es donde se inserta el cable para conectar el
pc a la red.
¿Cuál función realiza dentro del cableado estructurado?
Cubrir y hacer que se vea estético el Jack RJ45
Imagen Física
¿A qué capa del modelo OSI corresponde?

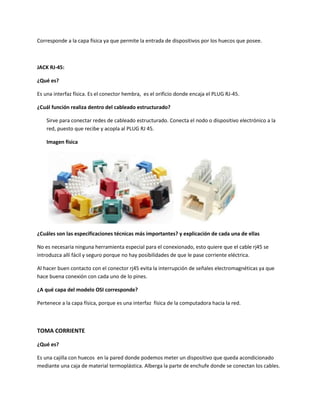

4. Corresponde a la capa física ya que permite la entrada de dispositivos por los huecos que posee.
JACK RJ-45:
¿Qué es?
Es una interfaz física. Es el conector hembra, es el orificio donde encaja el PLUG RJ-45.
¿Cuál función realiza dentro del cableado estructurado?
Sirve para conectar redes de cableado estructurado. Conecta el nodo o dispositivo electrónico a la
red, puesto que recibe y acopla al PLUG RJ 45.
Imagen física
¿Cuáles son las especificaciones técnicas más importantes? y explicación de cada una de ellas
No es necesaria ninguna herramienta especial para el conexionado, esto quiere que el cable rj45 se
introduzca allí fácil y seguro porque no hay posibilidades de que le pase corriente eléctrica.
Al hacer buen contacto con el conector rj45 evita la interrupción de señales electromagnéticas ya que
hace buena conexión con cada uno de lo pines.
¿A qué capa del modelo OSI corresponde?
Pertenece a la capa física, porque es una interfaz física de la computadora hacia la red.
TOMA CORRIENTE
¿Qué es?
Es una cajilla con huecos en la pared donde podemos meter un dispositivo que queda acondicionado
mediante una caja de material termoplástica. Alberga la parte de enchufe donde se conectan los cables.

5. ¿Cuál función realiza dentro del cableado estructurado?
Permite la circulación de la corriente eléctrica
Imagen Física
¿A qué capa del modelo OSI corresponde?
A la capa física ya que se encarga de las conexiones físicas de la computadora hacia la red.
CANALETAS:
¿Qué es?
Una canaleta es un canal que contiene cables en una instalación.
La canaleta es el medio por el cual los cables de red son llevados y protegidos de acuerdo a su
trayectoria.
¿Cuál función realiza dentro del cableado estructurado?
-alojamiento de cableado de tendidos eléctricos
-alojamiento de cableado de telecomunicaciones
-organización y protección del cableado
Imagen física:

6. ¿Cuáles son las especificaciones técnicas más importantes? y explicación de cada una de ellas
-La principal especificación técnica de las canaletas es el formato. Este se refiere a las dimensiones de la
canaleta, indicándonos las medidas (que difieren de un tipo a otro) que tiene cada lado: habiendo, por
ejemplo, canaletas desde 60x49m.m hasta 13x7m.m. Ellas también pueden venir con división o sin
división, y con adhesivo o sin este.
A que capa del modelo OSI pertenece:
Este elemento pertenece a la capa 1 o capa física, porque hace parte de las conexiones físicas entre los
nodos en una red.
PATCH CORDS:
¿Qué es?
Es un tipo de cable utilizado para conectar un dispositivo electrónico a una red informática.
¿Cuál función realiza dentro del cableado estructurado?
Permite la comunicación entre nodos porque es allí por donde circula físicamente.
Imagen Física
¿Cuáles son las especificaciones técnicas más importantes? y explicación de cada una de ellas
-El material del que está hecho el cable
-las dimensiones o en otras palabras, la longitud. Pueden ser desde muy cortos para los componentes
ampliados, o tener hasta 100 metros máximo. A medida que aumenta la longitud los cables son más
gruesos y suelen tener apantallamiento para evitar la pérdida de señal y las interfaces

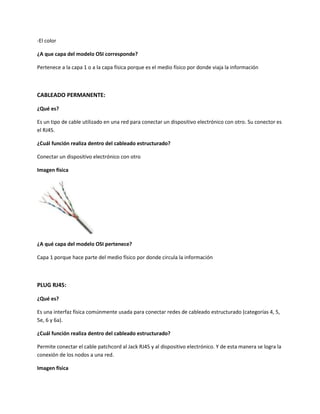

7. -El color
¿A que capa del modelo OSI corresponde?
Pertenece a la capa 1 o a la capa física porque es el medio físico por donde viaja la información
CABLEADO PERMANENTE:
¿Qué es?
Es un tipo de cable utilizado en una red para conectar un dispositivo electrónico con otro. Su conector es
el RJ45.
¿Cuál función realiza dentro del cableado estructurado?
Conectar un dispositivo electrónico con otro
Imagen física
¿A qué capa del modelo OSI pertenece?
Capa 1 porque hace parte del medio físico por donde circula la información
PLUG RJ45:
¿Qué es?
Es una interfaz física comúnmente usada para conectar redes de cableado estructurado (categorías 4, 5,
5e, 6 y 6a).
¿Cuál función realiza dentro del cableado estructurado?
Permite conectar el cable patchcord al Jack RJ45 y al dispositivo electrónico. Y de esta manera se logra la
conexión de los nodos a una red.
Imagen física

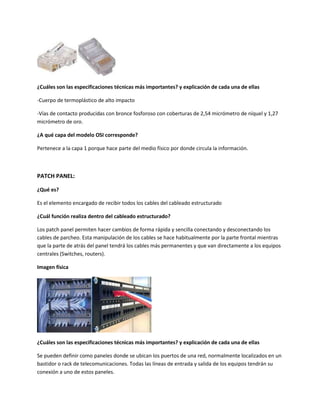

8. ¿Cuáles son las especificaciones técnicas más importantes? y explicación de cada una de ellas
-Cuerpo de termoplástico de alto impacto
-Vías de contacto producidas con bronce fosforoso con coberturas de 2,54 micrómetro de níquel y 1,27
micrómetro de oro.
¿A qué capa del modelo OSI corresponde?
Pertenece a la capa 1 porque hace parte del medio físico por donde circula la información.
PATCH PANEL:
¿Qué es?
Es el elemento encargado de recibir todos los cables del cableado estructurado
¿Cuál función realiza dentro del cableado estructurado?
Los patch panel permiten hacer cambios de forma rápida y sencilla conectando y desconectando los
cables de parcheo. Esta manipulación de los cables se hace habitualmente por la parte frontal mientras
que la parte de atrás del panel tendrá los cables más permanentes y que van directamente a los equipos
centrales (Switches, routers).
Imagen física
¿Cuáles son las especificaciones técnicas más importantes? y explicación de cada una de ellas
Se pueden definir como paneles donde se ubican los puertos de una red, normalmente localizados en un
bastidor o rack de telecomunicaciones. Todas las líneas de entrada y salida de los equipos tendrán su
conexión a uno de estos paneles.

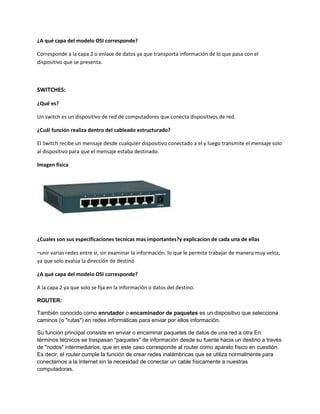

9. ¿A qué capa del modelo OSI corresponde?
Corresponde a la capa 2 o enlace de datos ya que transporta información de lo que pasa con el
dispositivo que se presenta.
SWITCHES:
¿Qué es?
Un switch es un dispositivo de red de computadores que conecta dispositivos de red.
¿Cuál función realiza dentro del cableado estructurado?
El Switch recibe un mensaje desde cualquier dispositivo conectado a el y luego transmite el mensaje solo
al dispositivo para que el mensaje estaba destinado.
Imagen física
¿Cuales son sus especificaciones tecnicas mas importantes?y explicacion de cada una de ellas
-unir varias redes entre sí, sin examinar la información. lo que le permite trabajar de manera muy veloz,
ya que solo evalúa la dirección de destino
¿A qué capa del modelo OSI corresponde?
A la capa 2 ya que solo se fija en la información o datos del destino.
ROUTER:
También conocido como enrutador o encaminador de paquetes es un dispositivo que selecciona
caminos (o "rutas") en redes informáticas para enviar por ellos información.
Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra En
términos técnicos se traspasan "paquetes" de información desde su fuente hacia un destino a través
de "nodos" intermediarios, que en este caso corresponde al router como aparato físico en cuestión.
Es decir, el router cumple la función de crear redes inalámbricas que se utiliza normalmente para
conectarnos a la Internet sin la necesidad de conectar un cable físicamente a nuestras
computadoras.

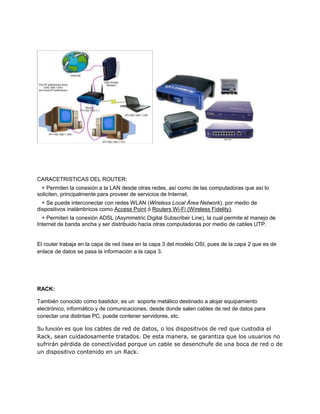

10. CARACETRISTICAS DEL ROUTER:
+ Permiten la conexión a la LAN desde otras redes, así como de las computadoras que así lo
soliciten, principalmente para proveer de servicios de Internet.
+ Se puede interconectar con redes WLAN (Wireless Local Área Network), por medio de
dispositivos inalámbricos como Access Point ó Routers Wi-Fi (Wireless Fidelity).
+ Permiten la conexión ADSL (Asymmetric Digital Subscriber Line), la cual permite el manejo de
Internet de banda ancha y ser distribuido hacia otras computadoras por medio de cables UTP.
El router trabaja en la capa de red ósea en la capa 3 del modelo OSI, pues de la capa 2 que es de
enlace de datos se pasa la información a la capa 3.
RACK:
También conocido como bastidor, es un soporte metálico destinado a alojar equipamiento
electrónico, informático y de comunicaciones, desde donde salen cables de red de datos para
conectar una distintas PC, puede contener servidores, etc.
Su función es que los cables de red de datos, o los dispositivos de red que custodia el
Rack, sean cuidadosamente tratados. De esta manera, se garantiza que los usuarios no
sufrirán pérdida de conectividad porque un cable se desenchufe de una boca de red o de
un dispositivo contenido en un Rack.

11. CARACTERÍSTICAS DE LOS RACK:
+ Tipo Gabinete
+ Capacidad de 7 posiciones RMS, para fijar en pared
+ Construido de metal importado
+ Ranuras de ventilación, ventilación 110 volts para enfriamiento
+ Puerta al frente con llave y ventana de vidrio o acrílico
+ Puerta removible
+ 04 agujeros para cables.
+ Color negro
+ Capacidad 50lbs.
+ Largo de 20”
Pertenece a la capa 1, capa física, pues Es una caja y no se ocupa de nada mas
TARJETAS DE RED CABLEADA:
Es una tarjeta para expansión de capacidades
FUNCIÓN

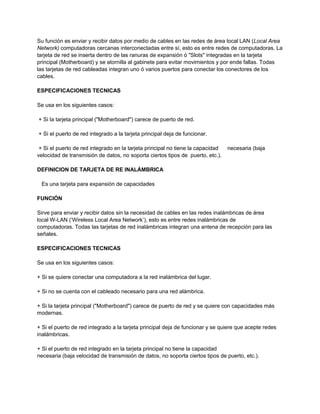

12. Su función es enviar y recibir datos por medio de cables en las redes de área local LAN (Local Area
Network) computadoras cercanas interconectadas entre sí, esto es entre redes de computadoras. La
tarjeta de red se inserta dentro de las ranuras de expansión ó "Slots" integradas en la tarjeta
principal (Motherboard) y se atornilla al gabinete para evitar movimientos y por ende fallas. Todas
las tarjetas de red cableadas integran uno ó varios puertos para conectar los conectores de los
cables.
ESPECIFICACIONES TECNICAS
Se usa en los siguientes casos:
+ Si la tarjeta principal ("Motherboard") carece de puerto de red.
+ Si el puerto de red integrado a la tarjeta principal deja de funcionar.
+ Si el puerto de red integrado en la tarjeta principal no tiene la capacidad necesaria (baja
velocidad de transmisión de datos, no soporta ciertos tipos de puerto, etc.).
DEFINICION DE TARJETA DE RE INALÁMBRICA
Es una tarjeta para expansión de capacidades
FUNCIÓN
Sirve para enviar y recibir datos sin la necesidad de cables en las redes inalámbricas de área
local W-LAN (’Wireless Local Area Network’), esto es entre redes inalámbricas de
computadoras. Todas las tarjetas de red inalámbricas integran una antena de recepción para las
señales.
ESPECIFICACIONES TECNICAS
Se usa en los siguientes casos:
+ Si se quiere conectar una computadora a la red inalámbrica del lugar.
+ Si no se cuenta con el cableado necesario para una red alámbrica.
+ Si la tarjeta principal ("Motherboard") carece de puerto de red y se quiere con capacidades más
modernas.
+ Si el puerto de red integrado a la tarjeta principal deja de funcionar y se quiere que acepte redes
inalámbricas.
+ Si el puerto de red integrado en la tarjeta principal no tiene la capacidad
necesaria (baja velocidad de transmisión de datos, no soporta ciertos tipos de puerto, etc.).

13. Pertenecen a la capa numero 2 del modelo osi porque proporciona una transferencia de datos atraves
de una sola parte de la ruta.
