Este documento presenta un inventario de elementos de cableado estructurado y sus especificaciones técnicas. Incluye tomas de datos, jacks RJ45, canales, cables de parcheo, cableado permanente, plugs RJ45, paneles de parcheo y switches. Además, describe las dimensiones de un bastidor y salón de cableado.

1. Inventario:
Elementos: Cantidad
Toma de Datos 20
Toma Corriente 43
Face Place: Cuadruple 4
Doble 16
Jack RJ45 48
Metros Canaleta 36.09Mt
Patch Cord 70
Cableado Permanente 508Mt
Plug RJ45 140
Patch Panel 48 (Puertos)
Switches 2 de 24 c/u
Routers:: cableado 0
Inhalambrico 2
Tarjetas de Red: Cableado 22
Inhalambrico 22
Dimensiones del Bastidor: Ancho 52Mt
Alto 55Mt
profundidad 51 Mt
elevacion 1.77 Mt (desde el suelo)
Dimensiones del salon: Alto 2.80Mt
Ancho 6.11 Mt
Largo 11.51 Mt
Actividad
Para los siguientes objetos:
Definir
Función que realiza dentro del cableado estructurado
Imagen física
Especificaciones técnicas
Capa del Modelo OSI a la cual pertenece.

2. Toma de datos
Que es?
Son cajas donde guardamos el jacks, están ubicadas en la pared; podemos encontrar toma
corrientes simple o dobles. En este podemos identificar los puntos de red, se conecta la
computadora por medio del cable de parcheo y el plug RJ45 a una red.
Cual función realiza dentro del cableado estructurado?
Nos permite poner allí los jacks dándole una mejor presentación y seguridad al cableado.
Imagen física.
Cuáles son las especificaciones técnicas más importantes y explicación
de cada una de ellas?
Cuerpo en termoplástico de alto impacto que no propaga la llama.
Disponibles en: simple, siendo4*2 y doble, siendo 4*4.
A que capa del modelo OSI pertenece?
A la capa física, porque esta es la que se encarga de mantener y desactivar enlaces físicos entre
dispositivos.

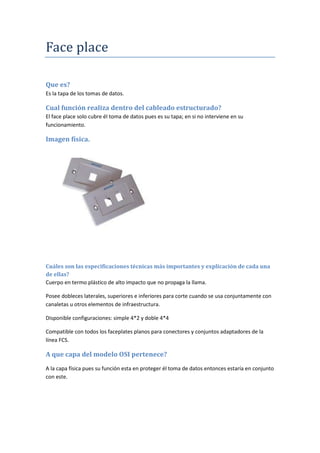

3. Face place
Que es?
Es la tapa de los tomas de datos.
Cual función realiza dentro del cableado estructurado?
El face place solo cubre él toma de datos pues es su tapa; en si no interviene en su
funcionamiento.
Imagen física.
Cuáles son las especificaciones técnicas más importantes y explicación de cada una
de ellas?
Cuerpo en termo plástico de alto impacto que no propaga la llama.
Posee dobleces laterales, superiores e inferiores para corte cuando se usa conjuntamente con
canaletas u otros elementos de infraestructura.
Disponible configuraciones: simple 4*2 y doble 4*4
Compatible con todos los faceplates planos para conectores y conjuntos adaptadores de la
línea FCS.
A que capa del modelo OSI pertenece?
A la capa física pues su función esta en proteger él toma de datos entonces estaría en conjunto
con este.

4. Jacks RJ45
Qué es?
Es una interfaz física comúnmente usada para conectar redes de cableado estructurado,
(categorías 4, 5, 5e, 6 y 6a). Es parte del Código Federal de Regulaciones de Estados Unidos.
Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables
de par trenzado.
Cual función realiza dentro del cableado estructurado?
Una aplicación común es conectando cables de red Ethernet, donde suelen usarse 8 pines.
Imagen física.
Cuáles son las especificaciones técnicas más importantes y explicación
de cada una de ellas.
El concepto “diseño con el mínimo de componentes” aumenta la rapidez de montaje.
Disponibles para 10BASE-T,100BASE-T y Gigabit Ethernet en 4 y 8 hilos . Cat.5e
Estándar. Debido al nuevo e innovador diseño no es necesaria ninguna herramienta especial
para el conexionado. El sistema doble de anclaje evita un posible daño al conector (versión
metal). Cuerpo del conector robusto con una fuerza de retención del cable de 98N. Área de
contacto: El conector RJ45 Ethernet Industrial con múltiples contactos por pin conectado al
modular Jack RJ45 específico evitará la interrupción de señales electromagnéticas (capacidad
en tiempo real). Disponemos de los cables Ethernet para múltiples aplicaciones en maquinaria
Industrial. (4 y 8 hilos)
A que capa del modelo OSI pertenece?
A la capa física, porque proporciona un interfaz físico de trasmisión entre la computadora y la
red.

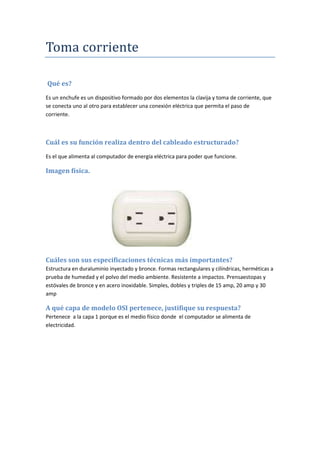

5. Toma corriente
Qué es?
Es un enchufe es un dispositivo formado por dos elementos la clavija y toma de corriente, que
se conecta uno al otro para establecer una conexión eléctrica que permita el paso de
corriente.
Cuál es su función realiza dentro del cableado estructurado?
Es el que alimenta al computador de energía eléctrica para poder que funcione.
Imagen física.
Cuáles son sus especificaciones técnicas más importantes?
Estructura en duraluminio inyectado y bronce. Formas rectangulares y cilíndricas, herméticas a
prueba de humedad y el polvo del medio ambiente. Resistente a impactos. Prensaestopas y
estóvales de bronce y en acero inoxidable. Simples, dobles y triples de 15 amp, 20 amp y 30
amp
A qué capa de modelo OSI pertenece, justifique su respuesta?
Pertenece a la capa 1 porque es el medio físico donde el computador se alimenta de
electricidad.

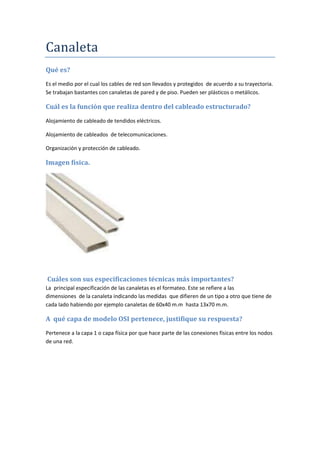

6. Canaleta
Qué es?
Es el medio por el cual los cables de red son llevados y protegidos de acuerdo a su trayectoria.
Se trabajan bastantes con canaletas de pared y de piso. Pueden ser plásticos o metálicos.
Cuál es la función que realiza dentro del cableado estructurado?
Alojamiento de cableado de tendidos eléctricos.
Alojamiento de cableados de telecomunicaciones.
Organización y protección de cableado.
Imagen física.
Cuáles son sus especificaciones técnicas más importantes?
La principal especificación de las canaletas es el formateo. Este se refiere a las
dimensiones de la canaleta indicando las medidas que difieren de un tipo a otro que tiene de
cada lado habiendo por ejemplo canaletas de 60x40 m.m hasta 13x70 m.m.
A qué capa de modelo OSI pertenece, justifique su respuesta?
Pertenece a la capa 1 o capa física por que hace parte de las conexiones físicas entre los nodos
de una red.

7. Patchcords o cables de parcheo
Qué es?
Es un tipo de cable utilizado para conectar un dispositivo eléctrico a una red informática. Su
conector es Rj-45.
Cuál es la función que realiza dentro del cableado estructurado?
Permite la comunicación entre nodos porque es allí por donde circula físicamente la
información atreves de señales eléctricas.
Imagen física.
Cuáles son sus especificaciones técnicas más importantes?
El material de que esta hecho el cable.
Las dimensiones.
El color.
Pueden ser desde muy cortos para los componentes apilados o tener hasta 100 metros
máximos.A medida que aumenta la longitud los cables son más gruesos y suelen tener
apantallamiento para evitar la pérdida de señal y las interferencias.
A qué capa de modelo OSI pertenece?
Pertenece a la capa 1 o capa física porque es el medio físico por donde viaja la información.

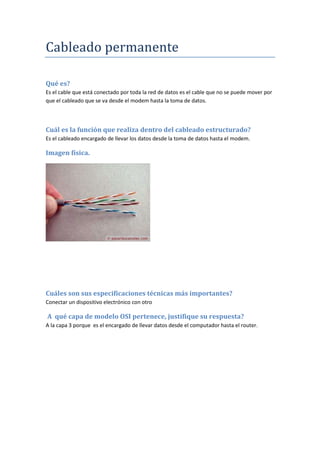

8. Cableado permanente
Qué es?
Es el cable que está conectado por toda la red de datos es el cable que no se puede mover por
que el cableado que se va desde el modem hasta la toma de datos.
Cuál es la función que realiza dentro del cableado estructurado?
Es el cableado encargado de llevar los datos desde la toma de datos hasta el modem.
Imagen física.
Cuáles son sus especificaciones técnicas más importantes?
Conectar un dispositivo electrónico con otro
A qué capa de modelo OSI pertenece, justifique su respuesta?
A la capa 3 porque es el encargado de llevar datos desde el computador hasta el router.

9. Plug RJ 45
Qué es?
Es un conector muy utilizado en las computadoras. Posee ocho pines que normalmente se
usan como extremos de cables de par trenzado
Sistema de Cableado Estructurado para cableado horizontal o secundario, uso interno, en salas
de telecomunicaciones, puntos de distribución o en puntos de acceso en el sitio de trabajo.
Cual función realiza dentro del cable estructurado?
Permite conectar el cable patchcord al Jack rj-45 y al dispositivo electrónico. Y de esta
manera se logra la conexión de los nodos a una red.
Imagen Física.
Cuáles son las especificaciones técnicas más importantes y explicación
de cada una de ellas:
-Cuerpo de termoplástico de alto impacto (UL 94 V-O)
-vías de contacto producidas con bronce fosforoso con coberturas de 2,54 micrómetros de
níquel y 1,27 micrómetros de oro.
-cumple la FCC 68.5 (EMI –Interferencia Electromagnética)
-contactos adecuados para colocación de conectores sólidos o flexibles.
Que capa de modelo OSI pertenece?
Pertenece a la capa 1 por que hace parte del medio físico por donde circula la información.

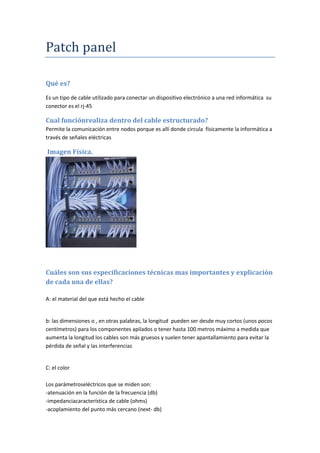

10. Patch panel
Qué es?
Es un tipo de cable utilizado para conectar un dispositivo electrónico a una red informática su
conector es el rj-45
Cual funciónrealiza dentro del cable estructurado?
Permite la comunicación entre nodos porque es allí donde circula físicamente la informática a
través de señales eléctricas
Imagen Física.
Cuáles son sus especificaciones técnicas mas importantes y explicación
de cada una de ellas?
A: el material del que está hecho el cable
b: las dimensiones o , en otras palabras, la longitud pueden ser desde muy cortos (unos pocos
centímetros) para los componentes apilados o tener hasta 100 metros máximo a medida que
aumenta la longitud los cables son más gruesos y suelen tener apantallamiento para evitar la
pérdida de señal y las interferencias
C: el color
Los parámetroseléctricos que se miden son:
-atenuación en la función de la frecuencia (db)
-impedanciacaracterística de cable (ohms)
-acoplamiento del punto más cercano (next- db)

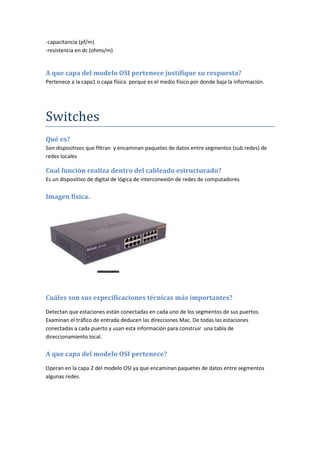

11. -capacitancia (pf/m)
-resistencia en dc (ohms/m)
A que capa del modelo OSI pertenece justifique su respuesta?
Pertenece a la capa1 o capa física porque es el medio físico por donde baja la información.
Switches
Qué es?
Son dispositivos que filtran y encaminan paquetes de datos entre segmentos (sub redes) de
redes locales
Cual función realiza dentro del cableado estructurado?
Es un dispositivo de digital de lógica de interconexión de redes de computadores
Imagen física.
Cuáles son sus especificaciones técnicas más importantes?
Detectan que estaciones están conectadas en cada uno de los segmentos de sus puertos.
Examinan el tráfico de entrada deducen las direcciones Mac. De todas las estaciones
conectadas a cada puerto y usan esta información para construir una tabla de
direccionamiento local.
A que capa del modelo OSI pertenece?
Operan en la capa 2 del modelo OSI ya que encaminan paquetes de datos entre segmentos
algunas redes.

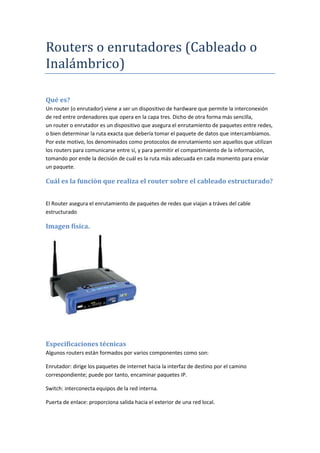

12. Routers o enrutadores (Cableado o
Inalámbrico)
Qué es?
Un router (o enrutador) viene a ser un dispositivo de hardware que permite la interconexión
de red entre ordenadores que opera en la capa tres. Dicho de otra forma más sencilla,
un router o enrutador es un dispositivo que asegura el enrutamiento de paquetes entre redes,
o bien determinar la ruta exacta que debería tomar el paquete de datos que intercambiamos.
Por este motivo, los denominados como protocolos de enrutamiento son aquellos que utilizan
los routers para comunicarse entre sí, y para permitir el compartimiento de la información,
tomando por ende la decisión de cuál es la ruta más adecuada en cada momento para enviar
un paquete.
Cuál es la función que realiza el router sobre el cableado estructurado?
El Router asegura el enrutamiento de paquetes de redes que viajan a tráves del cable
estructurado
Imagen física.
Especificaciones técnicas
Algunos routers están formados por varios componentes como son:
Enrutador: dirige los paquetes de internet hacia la interfaz de destino por el camino
correspondiente; puede por tanto, encaminar paquetes IP.
Switch: interconecta equipos de la red interna.
Puerta de enlace: proporciona salida hacia el exterior de una red local.

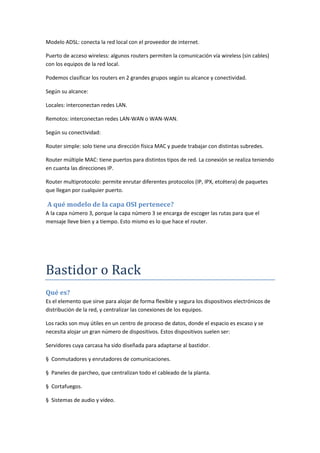

13. Modelo ADSL: conecta la red local con el proveedor de internet.
Puerto de acceso wireless: algunos routers permiten la comunicación vía wireless (sin cables)
con los equipos de la red local.
Podemos clasificar los routers en 2 grandes grupos según su alcance y conectividad.
Según su alcance:
Locales: interconectan redes LAN.
Remotos: interconectan redes LAN-WAN o WAN-WAN.
Según su conectividad:
Router simple: solo tiene una dirección física MAC y puede trabajar con distintas subredes.
Router múltiple MAC: tiene puertos para distintos tipos de red. La conexión se realiza teniendo
en cuanta las direcciones IP.
Router multiprotocolo: permite enrutar diferentes protocolos (IP, IPX, etcétera) de paquetes
que llegan por cualquier puerto.
A qué modelo de la capa OSI pertenece?
A la capa número 3, porque la capa número 3 se encarga de escoger las rutas para que el
mensaje lleve bien y a tiempo. Esto mismo es lo que hace el router.
Bastidor o Rack
Qué es?
Es el elemento que sirve para alojar de forma flexible y segura los dispositivos electrónicos de
distribución de la red, y centralizar las conexiones de los equipos.
Los racks son muy útiles en un centro de proceso de datos, donde el espacio es escaso y se
necesita alojar un gran número de dispositivos. Estos dispositivos suelen ser:
Servidores cuya carcasa ha sido diseñada para adaptarse al bastidor.
§ Conmutadores y enrutadores de comunicaciones.
§ Paneles de parcheo, que centralizan todo el cableado de la planta.
§ Cortafuegos.
§ Sistemas de audio y vídeo.

14. Cuál es la función que necesita sobre el cableado estructurado?
El rack concentra las señales de voz y datos y las reparte por la planta a través del cableado
Estructurado.
Imagen física.
Cuáles son las especificaciones técnicas mas importantes?
Los racks se componen de un armazón metálico con un ancho normalizado de 19” (pulgadas),
mientras que la altura y fondo varían según la necesidad. Disponen de un bastidor con unas
guías horizontales, donde pueden apoyarse los equipos, y otras verticales para fijar con
tornillos. Las especificaciones de una rack estándar se encuentran bajo las normas
equivalentes DIN 41494 parte 1 y 7, UNE-20539 parte 1 y parte 2 e IEC 297 parte 1 y 2,EIA 310-
D y tienen que cumplir la normativa medioambiental rahs.
A qué modelo de capa OSI pertenece?
A la capa número 1 porque el rack hace parte de lo físico; y no se ocupa de nada más.
Tarjeta de red cableada e inalámbrica
Qué es?
Una tarjeta de red o adaptador de red permite la comunicación con aparatos conectados entre
sí y también permite compartir recursos entre dos o más computadoras (discos duros, ROM,
impresoras, etc.). A las tarjetas de red también se les llama NIC (por network interface card; en
español "tarjeta de interfaz de red"). Hay diversos tipos de adaptadores en función del tipo de
cableado o arquitectura que se utilice en la red (coaxial fino, coaxial grueso, Token Ring, etc.),
pero actualmente el más común es del tipo Ethernet utilizando una interfaz o conector RJ-45.
Inalámbrica: Es una tarjeta para expansión de capacidades que sirve para enviar y recibir datos
sin la necesidad de cables en las redes inalámbricas de área local ("W-LAN "Wireless Local Area
Network"), esto es entre redes inalámbricas de computadoras. La tarjeta de red se inserta

15. dentro de las ranuras de expansión o "Slots" integradas en la tarjeta principal
("Motherboard") y se atornilla al gabinete para evitar movimientos y por ende fallas. Todas las
tarjetas de red inalámbricas integran una antena de recepción para las señales.
Cuál es la función que realiza sobre el cableado estructurado?
Que a través de ella se conecta la red por el patchcord.
Imagen física.
Cuáles son las especificaciones técnicas más importantes?
Cada tarjeta de red tiene un número de identificación único de 48 bits, en hexadecimal
llamado dirección MAC (no confundir con Apple Macintosh). Estas direcciones hardware únicas
son administradas por el Institute of Electronic and ElectricalEngineers (IEEE). Es un circuito
integrado usado en computadoras o periféricos tales como las tarjetas de red, impresoras de
red o sistemas integrados (embebed en inglés), para conectar dos o más dispositivos entre sí a
través de algún medio, ya sea conexión inalámbrica, cable UTP, cable coaxial, fibra óptica,
etc. Inalámbrica:
- Están diseñadas para ciertos tipos de estándares de redes inalámbricas, por lo que tienen una
velocidad máxima de transmisión de datos en bits por segundo (bps) acorde al estándar.
- Tienen una antena que permite la buena recepción de datos de la red, así como para su envío.
-Cuentan con un conector PCI en su parte inferior que permite insertarlas en las ranuras de
expansión del mismo tipo de la tarjeta principal.
-Pueden convivir con las tarjetas de red integradas en la tarjeta principal, se puede tener acceso
a redes de manera independiente, no hay límite de tarjetas de red conectadas en una
computadora.
-Compiten actualmente contra los adaptadores USB para redes inalámbricas, las cuales ofrecen
muchas ventajas con respecto a la portabilidad, la facilidad de uso y el tamaño.
Los componentes son visibles, ya que no cuenta con cubierta protectora; son básicamente los
siguientes:
.- Conectar para las ranuras: es el encargado de transmitir datos entre los puertos de la tarjeta
y la tarjeta principal (´´motherboard´´).
.- Tarjeta: es la placa plástica sobre la cual se encuentran montados todos los chips y circuitos.
.- Placa de sujeción: es metálica y permite soportar los puertos así como la sujeción hacia el

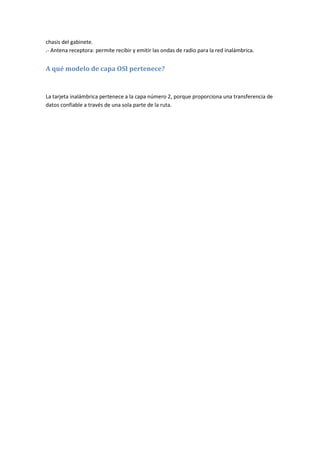

16. chasis del gabinete.
.- Antena receptora: permite recibir y emitir las ondas de radio para la red inalámbrica.
A qué modelo de capa OSI pertenece?
La tarjeta inalámbrica pertenece a la capa número 2, porque proporciona una transferencia de
datos confiable a través de una sola parte de la ruta.
